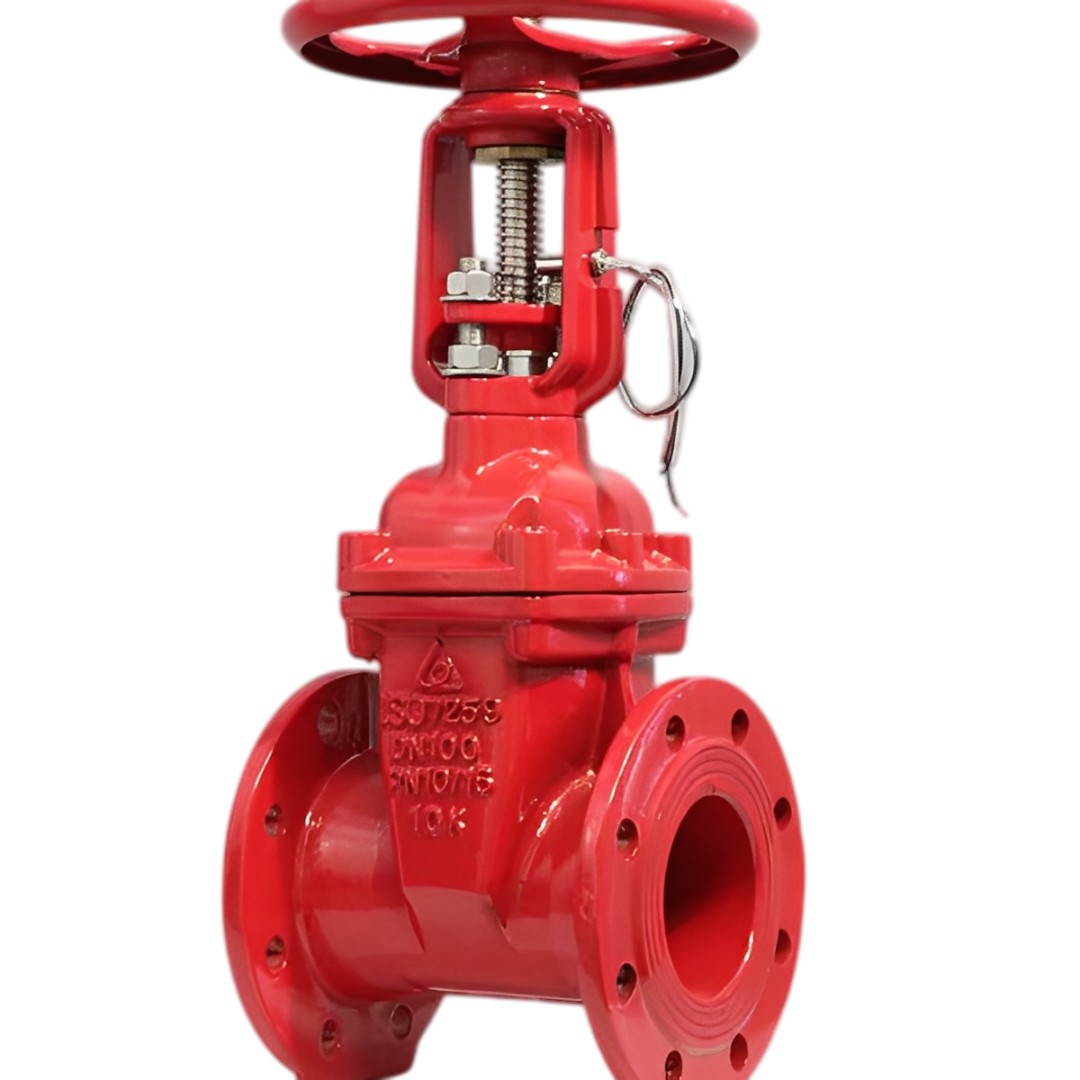

Giới thiệu van cổng Shinyi GRSX
Van cổng Shinyi GRSX là dòng van cổng lá bọc cao su ty nổi, được tích hợp bộ tín hiệu giám sát trạng thái, chuyên dùng cho các hệ thống phòng cháy chữa cháy yêu cầu kiểm soát vị trí van từ tủ trung tâm.
Theo đúng datasheet và quy ước mã hóa của Shinyi, GRSX thuộc nhóm van cổng ty nổi (Rising Stem), trong đó trục van sẽ trồi lên khi van mở và hạ xuống khi van đóng. Thiết kế này cho phép quan sát trực quan trạng thái đóng mở của van.
Khác với van cổng thông thường, GRSX được trang bị hộp tín hiệu (supervisory switch) giúp gửi cảnh báo về trung tâm khi van bị đóng, đóng chưa hết hành trình hoặc bị can thiệp ngoài ý muốn.
Sản phẩm được Shinyi sản xuất tại Việt Nam, đáp ứng yêu cầu kỹ thuật cho các hệ thống PCCC trong khu công nghiệp, trung tâm thương mại và công trình công cộng.

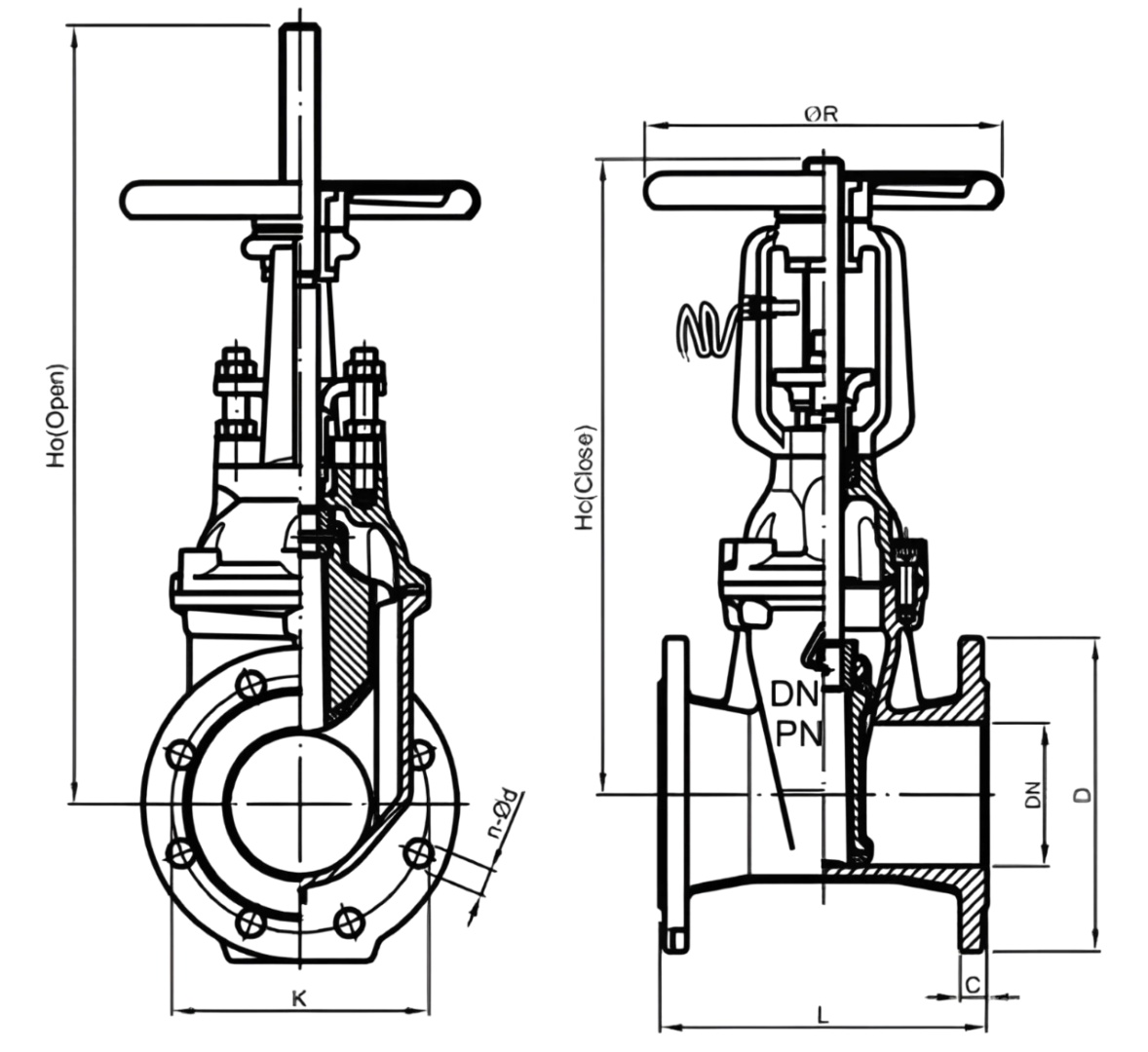

Đặc điểm thiết kế ty nổi và bộ tín hiệu
Van cổng Shinyi GRSX sử dụng thiết kế ty nổi, trong đó trục van liên kết trực tiếp với lá van và di chuyển lên xuống theo hành trình đóng mở. Người vận hành có thể nhận biết trạng thái van chỉ bằng quan sát vị trí trục.
Thiết kế ty nổi yêu cầu không gian lắp đặt phía trên đủ lớn để trục van trồi lên khi mở hoàn toàn. Vì vậy, GRSX thường được lắp đặt tại phòng bơm, trạm kỹ thuật hoặc khu vực lắp đặt nổi.
Hộp tín hiệu giám sát được gắn trực tiếp trên cụm tay quay, liên kết cơ khí với trục van để theo dõi vị trí đóng hoặc mở.
Khi van bị đóng hoặc không ở trạng thái mở hoàn toàn, bộ tín hiệu sẽ kích hoạt tiếp điểm và truyền tín hiệu cảnh báo về tủ trung tâm PCCC.
Cấu tạo và vật liệu van Shinyi GRSX
Van cổng Shinyi GRSX được chế tạo với thân và nắp van bằng gang cầu, đảm bảo khả năng chịu áp và độ bền cơ học trong điều kiện làm việc khắc nghiệt của hệ thống chữa cháy.
Lá van dạng nêm được bọc cao su EPDM lưu hóa toàn phần, giúp tạo độ kín cao khi đóng van và hạn chế rò rỉ nước chữa cháy.
Trục van ty nổi được chế tạo từ thép không gỉ, có khả năng chống ăn mòn tốt và đảm bảo chuyển động nâng hạ ổn định trong suốt vòng đời sử dụng.
Hệ gioăng và O-ring bằng cao su NBR được bố trí tại các vị trí tiếp giáp giữa thân, nắp và trục, giúp ngăn rò rỉ lưu chất ra bên ngoài.
| Bộ phận | Vật liệu / Cấu hình | Vai trò kỹ thuật |
|---|---|---|
| Thân, nắp van | Gang cầu | Chịu lực, bảo vệ kết cấu |
| Lá van | Gang cầu + EPDM | Làm kín dòng chảy |
| Trục ty nổi | Inox | Truyền động và hiển thị trạng thái |
| Hộp tín hiệu | Supervisory switch | Giám sát trạng thái van |
Bề mặt thân van được phủ sơn epoxy resin powder giúp tăng khả năng chống ăn mòn và phù hợp cho lắp đặt lâu dài trong môi trường công nghiệp và PCCC.
Nguyên lý hoạt động và đặc tính dòng chảy
Van cổng Shinyi GRSX hoạt động theo nguyên lý nâng hạ lá van thông qua cơ cấu ren gắn trực tiếp trên trục ty nổi. Khi xoay tay quay, trục van trồi lên hoặc hạ xuống, kéo theo lá van đóng hoặc mở dòng chảy.
Khi van mở hoàn toàn, lá van rút hoàn toàn khỏi tiết diện dòng chảy, cho phép nước chữa cháy đi qua mà không bị cản trở.
Nhờ đặc tính này, tổn thất áp suất qua van rất nhỏ, giúp đảm bảo lưu lượng và áp lực ổn định cho hệ thống PCCC khi xảy ra sự cố.
Song song với chuyển động cơ khí, bộ tín hiệu sẽ theo dõi vị trí trục van và gửi tín hiệu cảnh báo khi van không ở trạng thái mở hoàn toàn.
- Van khóa tuyến cho hệ PCCC
- Giám sát trạng thái đóng/mở bằng tín hiệu
- Tổn thất áp suất thấp khi mở hoàn toàn
Dải kích thước DN50–DN600
Van cổng Shinyi GRSX được sản xuất với dải kích thước từ DN50 đến DN600, đáp ứng nhu cầu sử dụng trong các hệ thống PCCC có quy mô khác nhau.
Các kích thước DN50 đến DN100 thường được lắp đặt tại các nhánh cấp nước chữa cháy phụ, khu vực sprinkler hoặc hệ thống chữa cháy trong nhà.
Dải DN125 đến DN300 được sử dụng phổ biến cho tuyến ống chính và vòng cấp nước chữa cháy trong khu công nghiệp và trung tâm thương mại.
Đối với các kích thước lớn DN350 đến DN600, van thường được lắp đặt tại trạm bơm chữa cháy và tuyến cấp nước chính của hệ thống PCCC.
Việc Shinyi sản xuất đầy đủ dải DN tại Việt Nam giúp thuận tiện cho việc thay thế, bảo trì và mở rộng hệ thống chữa cháy.
Ứng dụng và lắp đặt trong hệ công nghiệp
Van cổng Shinyi GRSX được ứng dụng rộng rãi trong các hệ thống PCCC yêu cầu giám sát trạng thái van theo thời gian thực.
Sản phẩm phù hợp cho nhà máy, khu công nghiệp, trung tâm thương mại, kho logistics và các công trình công cộng có yêu cầu nghiệm thu PCCC nghiêm ngặt.
Khi lắp đặt, cần đảm bảo đủ không gian chiều cao cho trục ty nổi và vị trí lắp đặt hộp tín hiệu. Van nên được đặt ở trạng thái mở hoàn toàn sau khi hoàn thiện lắp đặt.
Trong quá trình vận hành, cần kiểm tra định kỳ hộp tín hiệu, dây kết nối và trạng thái trục van để đảm bảo hệ thống giám sát hoạt động chính xác và ổn định.
