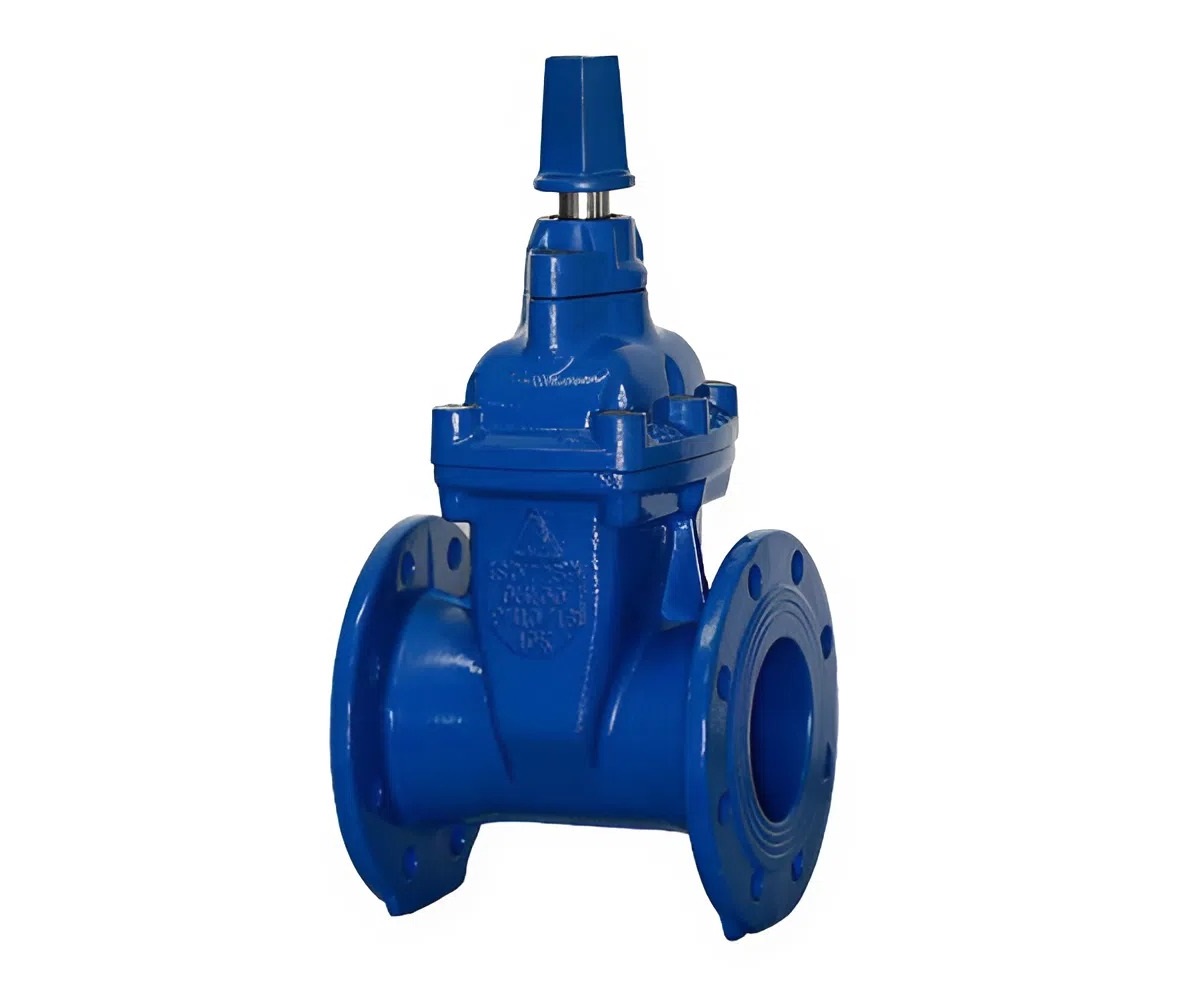

Giới thiệu van cổng Shinyi GVCX
Van cổng Shinyi GVCX là dòng van cổng lá bọc cao su ty chìm, thiết kế nắp chụp (cap type), chuyên dùng cho các hệ thống cấp nước và hạ tầng kỹ thuật yêu cầu lắp đặt ngầm. Đây là loại van khóa tuyến, làm việc theo chế độ đóng hoặc mở hoàn toàn.
Theo đúng quy ước mã hóa và datasheet của Shinyi, GVCX thuộc nhóm van cổng ty chìm (Non-Rising Stem), trong đó trục van nằm hoàn toàn bên trong thân và không thay đổi chiều cao tổng thể khi vận hành.
Ký hiệu “C” trong model thể hiện kết cấu nắp chụp, cho phép thao tác đóng mở thông qua ty vận hành chuyên dụng từ bên trên, phù hợp cho hố van và tuyến ống chôn ngầm.
Sản phẩm được Shinyi sản xuất tại Việt Nam, đáp ứng yêu cầu kỹ thuật cho các công trình cấp nước đô thị, khu công nghiệp và hệ thống PCCC ngoài nhà.
Đặc điểm thiết kế ty chìm nắp chụp
Van cổng Shinyi GVCX sử dụng thiết kế ty chìm, trong đó trục van không trồi lên khi mở van. Toàn bộ cơ cấu truyền động được bảo vệ bên trong thân và nắp van.
Thiết kế nắp chụp giúp loại bỏ tay quay hoặc hộp số lộ thiên, giảm nguy cơ hư hỏng do va chạm cơ học, thời tiết hoặc tác động từ môi trường bên ngoài.
Kết cấu này đặc biệt phù hợp cho các tuyến ống chôn đất, hố van ngoài trời hoặc khu vực công cộng, nơi yêu cầu an toàn và tính thẩm mỹ cao.
So với van cổng tay quay, GVCX có kết cấu gọn hơn và ít chi tiết tiếp xúc trực tiếp với môi trường, giúp giảm chi phí bảo trì trong quá trình vận hành lâu dài.

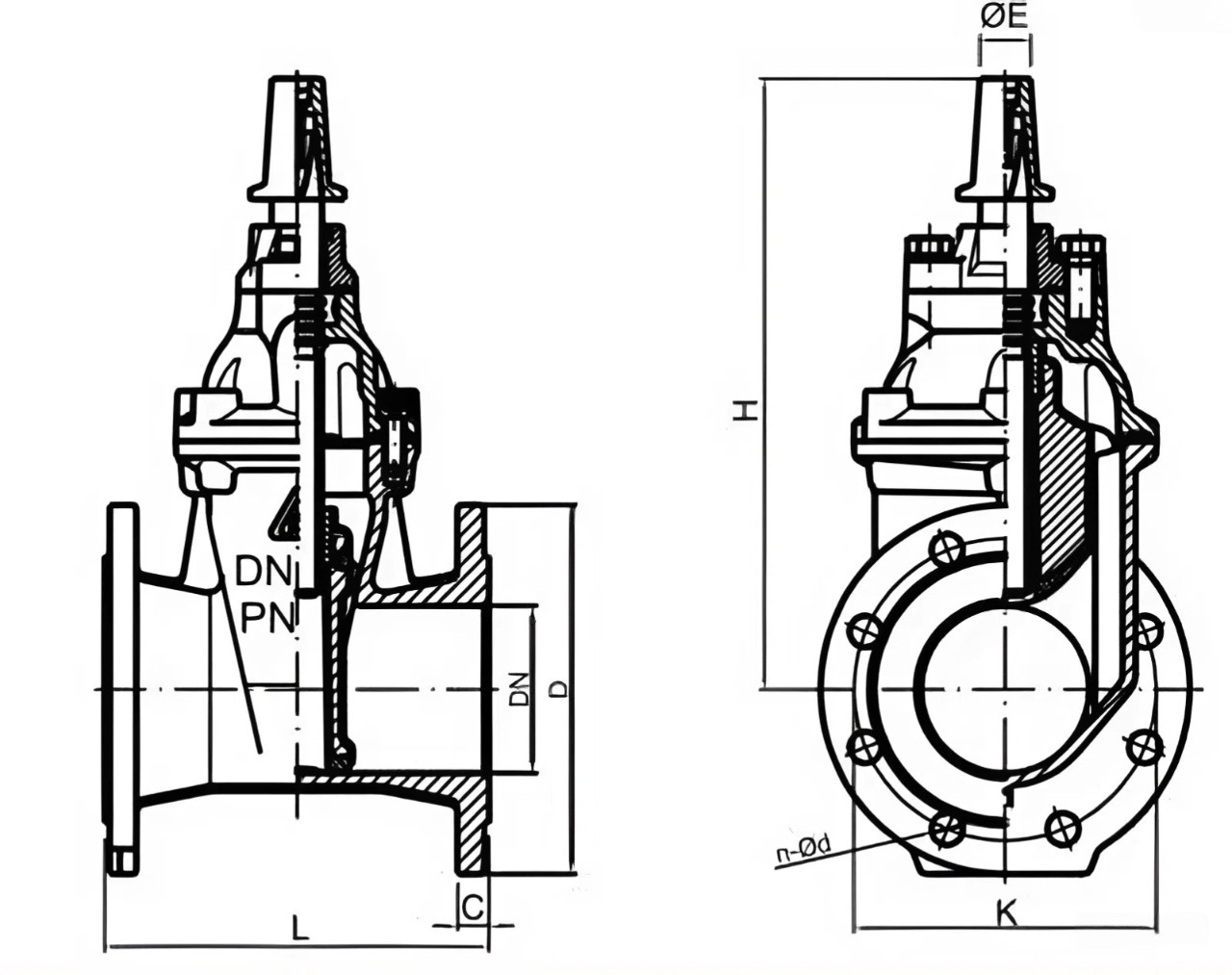

Cấu tạo và vật liệu van Shinyi GVCX
Van cổng Shinyi GVCX được chế tạo với thân và nắp van bằng gang cầu, vật liệu có khả năng chịu lực và chịu áp tốt, phù hợp cho các hệ thống đường ống có đường kính lớn.
Lá van dạng nêm được bọc cao su EPDM lưu hóa toàn phần, giúp tạo độ kín cao và phân bố đều lực ép khi đóng van. Thiết kế này hạn chế rò rỉ và giảm nguy cơ kẹt van do cặn bẩn.
Trục van được chế tạo từ thép không gỉ, có khả năng chống ăn mòn tốt khi làm việc trong môi trường ẩm ướt hoặc chôn ngầm lâu dài.
Hệ gioăng và O-ring bằng cao su NBR được bố trí tại các vị trí tiếp giáp, đảm bảo độ kín giữa thân, nắp và trục van.
| Bộ phận | Vật liệu | Vai trò kỹ thuật |
|---|---|---|
| Thân, nắp van | Gang cầu | Chịu lực, bảo vệ kết cấu |
| Lá van | Gang cầu + EPDM | Làm kín dòng chảy |
| Trục van | Inox | Truyền động đóng mở |
| Gioăng, O-ring | NBR | Ngăn rò rỉ lưu chất |
Bề mặt van được phủ sơn epoxy resin powder với độ dày phù hợp cho lắp đặt ngầm, giúp tăng khả năng chống ăn mòn và kéo dài tuổi thọ sản phẩm.
Nguyên lý hoạt động và đặc tính dòng chảy
Van cổng Shinyi GVCX hoạt động theo nguyên lý nâng hạ lá van thông qua cơ cấu ren bên trong. Việc đóng mở được thực hiện bằng ty vận hành thông qua nắp chụp.
Khi van mở hoàn toàn, lá van rút khỏi tiết diện dòng chảy, cho phép lưu chất đi qua mà không bị cản trở. Nhờ đó, tổn thất áp suất qua van là rất nhỏ.
Đặc tính này giúp GVCX phù hợp cho các hệ thống truyền tải nước đường dài, nơi việc giảm tổn thất áp suất là yếu tố quan trọng trong thiết kế.
Khi van đóng, lá van bọc cao su EPDM ép sát vào bề mặt làm kín của thân van, đảm bảo độ kín hoàn toàn và hạn chế rò rỉ trong suốt quá trình vận hành.
- Van khóa tuyến, không dùng điều tiết lưu lượng
- Tổn thất áp suất thấp khi mở hoàn toàn
- Độ kín cao, phù hợp hệ thống nước
Dải kích thước DN50–DN600
Van cổng Shinyi GVCX được sản xuất với dải kích thước từ DN50 đến DN600, đáp ứng nhu cầu sử dụng trong các hệ thống cấp nước đô thị và khu công nghiệp.
Các size DN50 đến DN100 thường được lắp đặt tại các nhánh cấp nước phụ và tuyến phân phối trong khu dân cư, nơi yêu cầu van khóa gọn và dễ thao tác bằng ty vận hành.
Dải DN125 đến DN300 được sử dụng phổ biến cho tuyến ống chính, trạm bơm và mạng lưới cấp nước đô thị.
Đối với các size lớn DN350 đến DN600, van thường được lắp đặt tại các tuyến truyền tải nước và nhà máy xử lý nước. Việc thao tác đóng mở được thực hiện bằng thiết bị chuyên dụng thông qua nắp chụp.
Sản xuất đầy đủ dải DN tại Việt Nam giúp việc thay thế, bảo trì và mở rộng hệ thống được thực hiện nhanh chóng và thuận tiện.
Ứng dụng và lắp đặt trong hệ công nghiệp
Van cổng Shinyi GVCX được sử dụng rộng rãi trong hệ thống cấp nước đô thị, khu công nghiệp, nhà máy xử lý nước và các công trình hạ tầng kỹ thuật lắp đặt ngầm.
Thiết kế ty chìm nắp chụp giúp van đặc biệt phù hợp cho các tuyến ống chôn đất, hố van ngoài trời và khu vực công cộng.
Khi lắp đặt, cần đảm bảo van ở trạng thái mở hoàn toàn trước khi chôn ngầm. Hố van cần có không gian đủ để thao tác ty vận hành khi cần bảo trì.
Trong quá trình vận hành, việc đóng mở nên thực hiện từ từ để tránh sốc áp. Kiểm tra định kỳ giúp đảm bảo van hoạt động ổn định và kéo dài tuổi thọ hệ thống.
