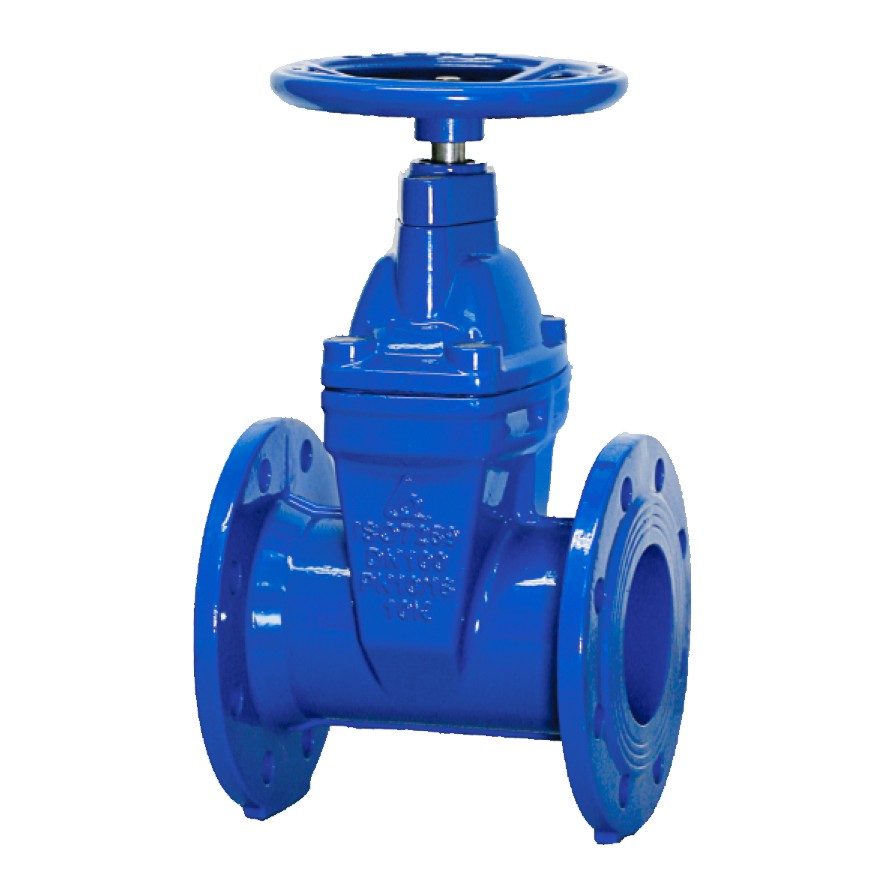

Giới thiệu van cổng Shinyi RVHX
Van cổng Shinyi RVHX là dòng van cổng lá bọc cao su ty chìm, vận hành bằng tay quay, được sử dụng trong các hệ thống cấp nước, PCCC và hạ tầng kỹ thuật công nghiệp. Đây là loại van khóa tuyến, làm việc theo chế độ đóng hoặc mở hoàn toàn, không dùng cho điều tiết lưu lượng.
Theo đúng quy ước mã hóa và datasheet của Shinyi, RVHX thuộc nhóm van ty chìm (Non-Rising Stem). Ký hiệu “H” trong mã model thể hiện kiểu vận hành bằng tay quay, không liên quan đến cấu trúc ty nổi hay ty chìm.
Sản phẩm được Shinyi sản xuất tại Việt Nam, phù hợp với điều kiện thi công và vận hành của các hệ thống cấp nước đô thị, khu công nghiệp và công trình PCCC trong nước.
Thiết kế lá van dạng nêm bọc cao su EPDM lưu hóa toàn phần giúp van đạt độ kín cao, hạn chế rò rỉ và đảm bảo vận hành ổn định trong thời gian dài.
Đặc điểm thiết kế ty chìm
Van cổng Shinyi RVHX sử dụng thiết kế ty chìm, trong đó trục van nằm hoàn toàn bên trong thân và không thay đổi chiều cao tổng thể khi đóng hoặc mở van. Cơ cấu truyền động được bố trí gọn trong thân và nắp van.
Thiết kế ty chìm giúp van phù hợp cho lắp đặt trong hố van, buồng kỹ thuật ngầm hoặc các vị trí hạn chế không gian phía trên, nơi không thể sử dụng van ty nổi.
So với van ty nổi, kết cấu ty chìm giúp hạn chế tác động trực tiếp của môi trường bên ngoài lên trục van, từ đó giảm nguy cơ ăn mòn và hư hỏng trong quá trình vận hành lâu dài.
Việc kết hợp ty chìm với tay quay giúp RVHX phù hợp cho các hệ thống cần thao tác thủ công ổn định, không yêu cầu đóng mở với tần suất cao.

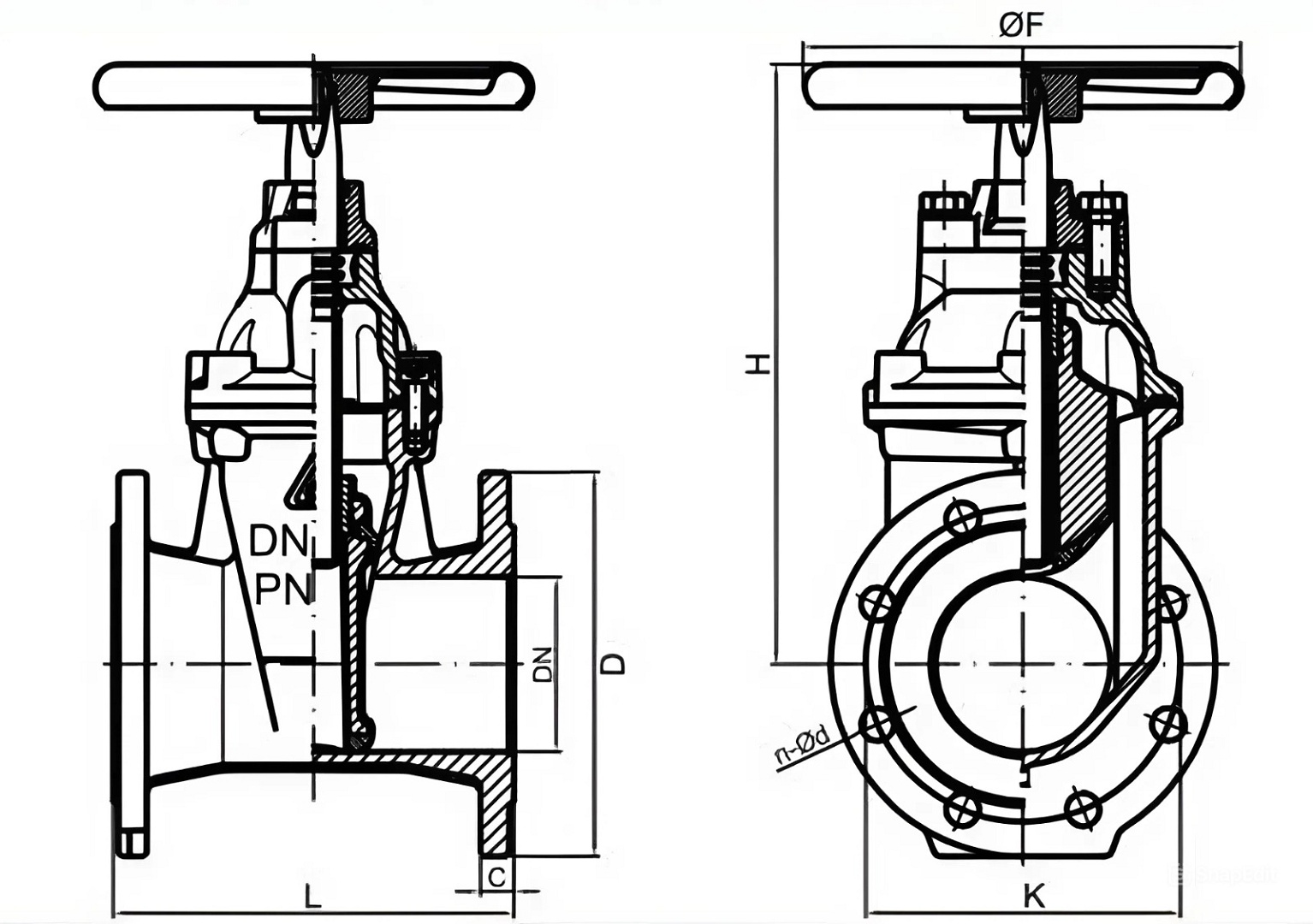

Cấu tạo và vật liệu van Shinyi RVHX
Van cổng Shinyi RVHX được chế tạo với kết cấu chắc chắn, đáp ứng yêu cầu làm việc lâu dài trong các hệ thống có áp suất và lưu lượng lớn. Thân và nắp van sử dụng vật liệu gang cầu, cho khả năng chịu lực và chịu áp tốt.
Lá van dạng nêm được bọc cao su EPDM lưu hóa trực tiếp lên bề mặt kim loại. Lớp cao su này có độ đàn hồi cao, giúp phân bố đều lực ép khi đóng van và hạn chế hiện tượng kẹt van do cặn bẩn.
Trục van được chế tạo từ thép không gỉ, kết hợp với hệ gioăng và vòng làm kín bằng cao su NBR, đảm bảo truyền lực ổn định và ngăn rò rỉ lưu chất ra môi trường bên ngoài.
Tay quay được chế tạo chắc chắn, cho phép thao tác đóng mở bằng tay một cách ổn định và an toàn trong điều kiện vận hành thông thường.
| Bộ phận | Vật liệu | Chức năng |
|---|---|---|
| Thân, nắp van | Gang cầu | Chịu lực, bảo vệ kết cấu |
| Lá van | Gang cầu + EPDM | Làm kín dòng chảy |
| Trục van | Inox | Truyền động đóng mở |
| Gioăng, O-ring | NBR | Ngăn rò rỉ |
Nguyên lý hoạt động và đặc tính dòng chảy
Van cổng Shinyi RVHX hoạt động theo nguyên lý nâng hạ lá van thông qua cơ cấu ren bên trong thân van. Khi xoay tay quay, chuyển động quay được truyền xuống trục và biến đổi thành chuyển động tịnh tiến của lá van.
Khi van mở hoàn toàn, lá van rút khỏi tiết diện dòng chảy, cho phép lưu chất đi qua mà không bị cản trở. Nhờ đó, tổn thất áp suất qua van là rất nhỏ.
Khi van đóng, lá van bọc cao su EPDM ép sát vào bề mặt làm kín của thân van, đảm bảo độ kín hoàn toàn và hạn chế rò rỉ trong suốt quá trình vận hành.
- Chỉ dùng cho đóng/mở hoàn toàn
- Không phù hợp điều tiết lưu lượng
- Giảm tổn thất áp suất hệ thống
Dải kích thước DN50–DN600
Van cổng Shinyi RVHX được sản xuất với dải kích thước từ DN50 đến DN600, đáp ứng đa dạng nhu cầu sử dụng trong hệ thống cấp nước và PCCC.
Các size DN50–DN100 thường được lắp đặt tại các nhánh cấp nước phụ và hệ thống PCCC nội bộ, nơi yêu cầu thao tác đóng mở thủ công đơn giản.
Dải DN125–DN300 được sử dụng phổ biến cho tuyến ống chính, trạm bơm và mạng PCCC vòng trong khu công nghiệp và khu dân cư.
Đối với các size lớn từ DN350–DN600, van thường được lắp đặt tại các tuyến truyền tải nước và nhà máy xử lý nước. Ở các kích thước này, tay quay có thể kết hợp hộp số để giảm lực thao tác.
Ứng dụng và lắp đặt trong hệ công nghiệp
Van cổng Shinyi RVHX được ứng dụng rộng rãi trong hệ thống cấp nước đô thị, khu công nghiệp, nhà máy xử lý nước và hệ thống PCCC ngoài nhà.
Sản phẩm phù hợp cho lắp đặt trong hố van, buồng kỹ thuật và các tuyến ống ngầm cần thao tác đóng mở thủ công ổn định.
Khi lắp đặt, van nên được đặt ở trạng thái mở hoàn toàn, mặt bích cần được làm sạch và siết bulong đều lực theo trình tự chéo để đảm bảo độ kín.
Trong quá trình vận hành, cần đóng mở van từ từ để tránh sốc áp và kiểm tra định kỳ nhằm đảm bảo tuổi thọ lâu dài cho hệ thống.
