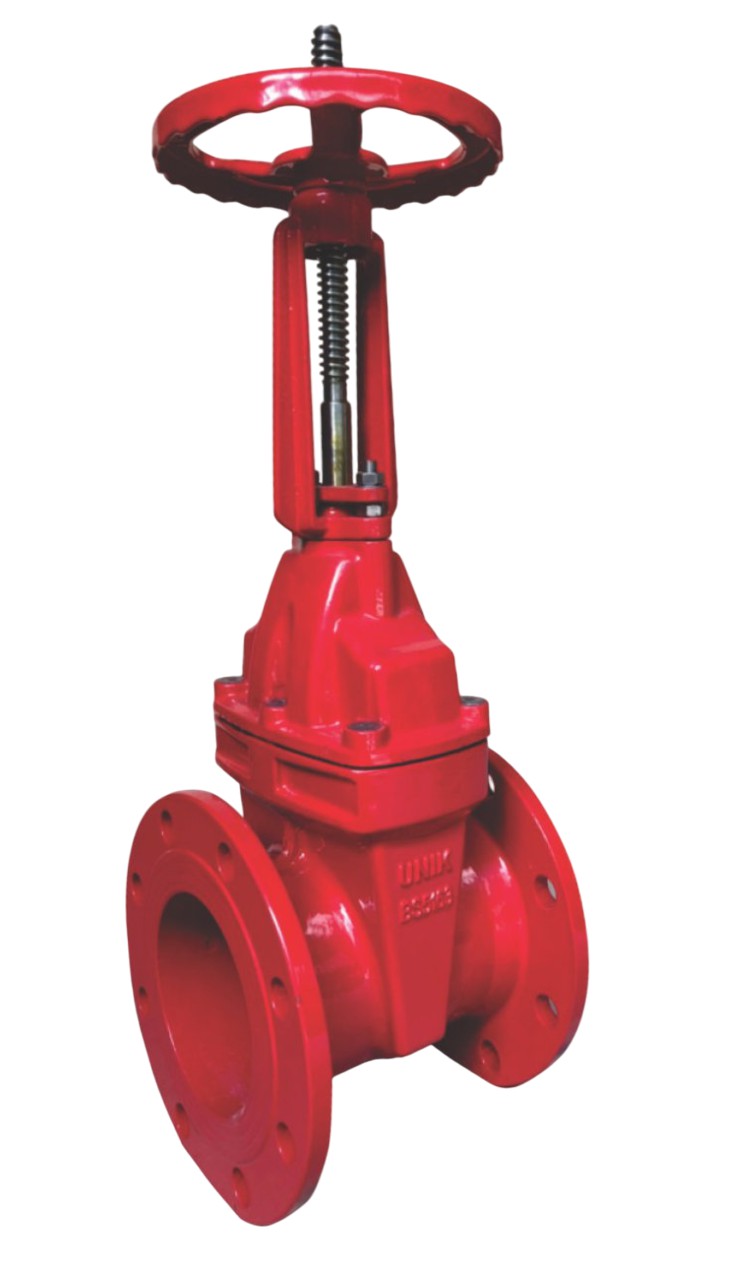

Trong hệ thống kiểm soát lưu chất công nghiệp, van cổng Unik UKV-1014R là giải pháp kỹ thuật tiêu chuẩn thuộc hệ van ty nổi (OS&Y) hiện đại. Với xuất xứ từ Đài Loan, sản phẩm đảm bảo khả năng vận hành bền bỉ cho các môi trường nước sạch và chất lỏng kỹ thuật nhờ thiết kế lá van bọc cao su kín khít tuyệt đối.
Sản phẩm nổi bật với cấu trúc thân van chắc chắn, chịu được các tác động vật lý mạnh và áp suất làm việc ổn định ở mức 16 bar. Đây là thiết bị chiến lược cho các hạ tầng kỹ thuật tại nhà máy, khu công nghiệp và các hệ thống truyền dẫn chất lỏng quy mô lớn hiện nay.
Mặc dù được định vị chuyên sâu trong hệ van công nghiệp, UKV-1014R đóng vai trò chủ chốt trong các hệ thống van PCCC chuyên dụng. Nhờ thiết kế ty nổi giúp dễ dàng quan sát trạng thái đóng mở bằng mắt thường, thiết bị đáp ứng hoàn hảo các tiêu chuẩn an toàn khắt khe của hệ thống phòng cháy chữa cháy.

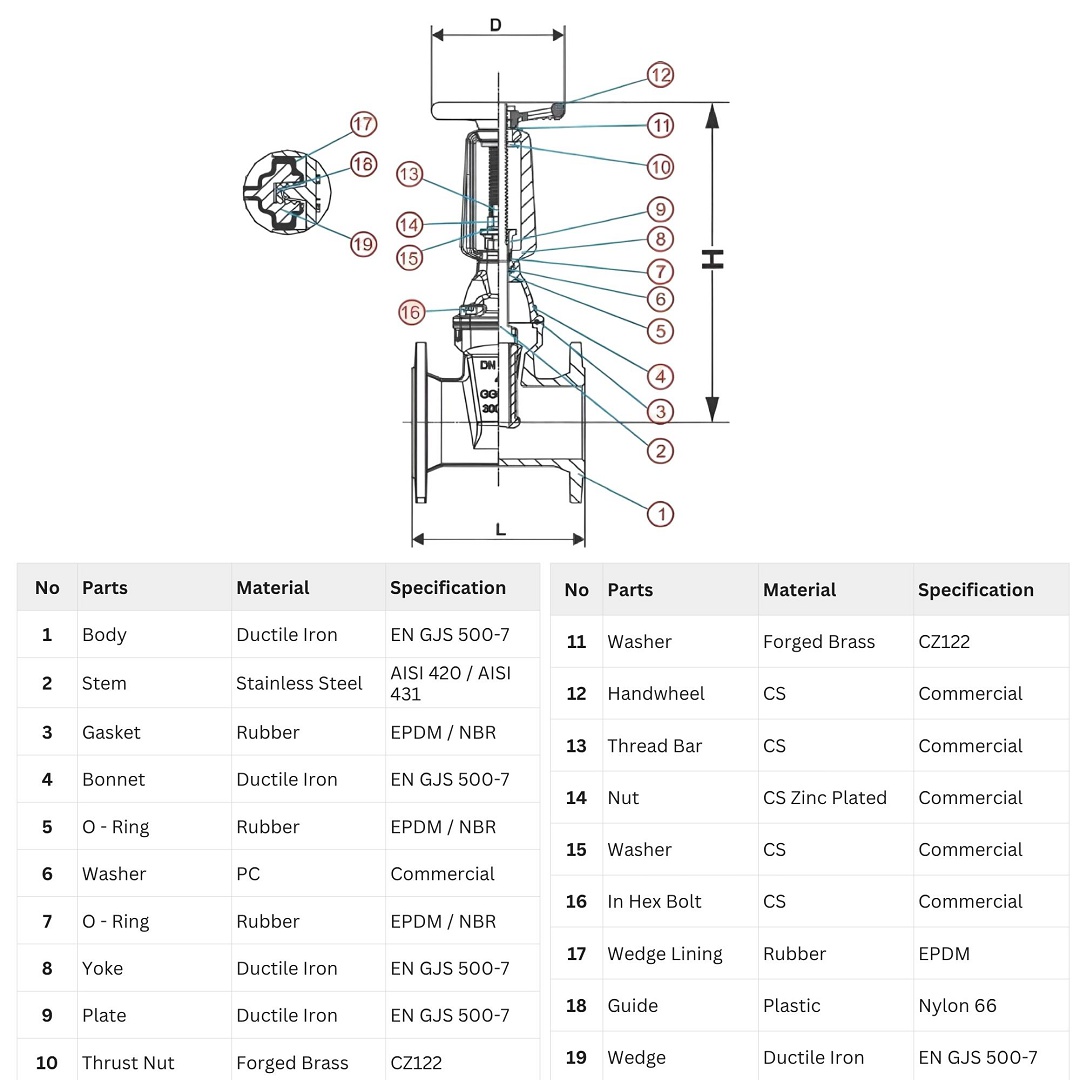

Cấu tạo ty nổi OS&Y
Van cổng Unik UKV-1014R được chế tác từ vật liệu gang cầu tiêu chuẩn quốc tế, giúp chống lại sự va đập và áp lực lớn từ dòng chảy. Trục van bằng thép không gỉ được gia công với độ chính xác cao, đảm bảo hành trình đóng mở dứt khoát và chống ăn mòn hiệu quả.
Hệ thống làm kín sử dụng lá van bọc cao su EPDM bền bỉ, giúp ngăn chặn tuyệt đối tình trạng rò rỉ lưu chất và bảo vệ bề mặt làm việc luôn sạch sẽ. Tay quay vô lăng được thiết kế chắc chắn, giúp người vận hành thao tác nhẹ nhàng nhưng vẫn đảm bảo lực ép kín khít lên đĩa van.
Thiết kế dạng OS&Y (Outside Stem & Yoke) giúp tách biệt phần ren trục ra khỏi dòng lưu chất, ngăn ngừa hiện tượng rỉ sét và kẹt van sau thời gian dài sử dụng. Sự kết hợp giữa vật liệu chịu lực và cơ chế ty nổi giúp thiết bị duy trì độ tin cậy vượt trội trong các điều kiện vận hành khắc nghiệt.
- Thân và nắp van: Gang cầu EN GJS 500-7 chịu áp lực và va đập cơ học cực tốt.
- Trục van: Thép không gỉ AISI 420/431 chống ăn mòn và chịu lực kéo cao.
- Lá van: Gang cầu bọc cao su EPDM đạt độ kín khít 100%.
- Bộ truyền động: Tay quay vô lăng (Handwheel) hoặc hộp số (Gear operator) linh hoạt.
Kích cỡ DN50 đến DN600
Dòng UKV-1014R cung cấp dải kích thước cực rộng từ DN50 đến DN600, đáp ứng mọi nhu cầu từ đường ống nhánh đến trục chính công nghiệp. Các thông số kỹ thuật được tính toán đồng bộ theo tiêu chuẩn BS5163, cho phép lắp đặt thay thế dễ dàng vào các hệ thống hiện hữu.
Thiết bị sử dụng kiểu kết nối mặt bích đa tiêu chuẩn như BS4504, ANSI B16.1 và JIS 10K/16K, giúp việc thi công tại hiện trường trở nên đơn giản và chính xác. Việc tuân thủ nghiêm ngặt các thông số chiều dài L và chiều cao H giúp tối ưu hóa không gian lắp đặt tại các trạm bơm hoặc hầm kỹ thuật.
Mỗi sản phẩm đều được kiểm tra áp suất vỏ (Shell) ở mức 24 bar và áp suất đế (Seal) ở mức 17.6 bar trước khi xuất xưởng. Điều này đảm bảo thân van không bị nứt vỡ dưới tác động của nhiệt độ từ -20°C đến 110°C tùy vào loại vật liệu cao su làm kín.
| Kích cỡ (DN) | Chiều dài L (mm) | Chiều cao H (mm) | Đường kính D (mm) |
|---|---|---|---|
| 50 – 100 | 178 – 229 | 362 – 534 | 180 – 200 |
| 200 – 300 | 292 – 356 | 830 – 1291 | 320 – 380 |
| 450 – 600 | 432 – 508 | 1852 – 2412 | 640 |
Ứng dụng công nghiệp thực tế
Model UKV-1014R ứng dụng cực kỳ hiệu quả trong các hệ thống cấp thoát nước đô thị, xử lý nước thải công nghiệp và mạng lưới thủy lợi. Khả năng chịu nhiệt và áp suất cao giúp thiết bị duy trì tuổi thọ lâu dài trong môi trường nóng ẩm, giảm thiểu chi phí bảo trì cho hệ thống.
Trong lĩnh vực van PCCC, sản phẩm thường xuyên được lắp đặt tại các trạm bơm chữa cháy và các đường ống trục cấp nước cứu hỏa tòa nhà. Thiết kế ty nổi giúp nhân viên cứu hỏa xác định ngay lập tức trạng thái van đang mở hay đóng trong các tình huống khẩn cấp.
Bên cạnh đó, van còn được dùng trong các nhà máy sản xuất nhờ khả năng đáp ứng đa dạng các tiêu chuẩn mặt bích từ BS, ANSI đến JIS. Sự linh hoạt trong vận hành và độ kín tuyệt đối giúp thiết bị này luôn giữ được áp lực ổn định cho toàn bộ hạ tầng đường ống công nghiệp phía sau.
Tiêu chuẩn độ tin cậy
Mọi sản phẩm Unik UKV-1014R đều phải trải qua quy trình kiểm tra thủy tĩnh khắt khe để đảm bảo không rò rỉ tại mức áp suất vận hành 16 bar. Tiêu chuẩn thiết kế BS5163 cùng các chứng chỉ chất lượng giúp mối nối mặt bích luôn vững chắc dưới tác động của búa nước.
Vật liệu gang cầu và thép không gỉ của Unik đạt các chứng chỉ về độ bền cơ học, không gây thối nhiễm hay ảnh hưởng đến chất lượng lưu chất truyền dẫn. Đây là minh chứng cho sự chuyên nghiệp của hãng Unik trong việc cung cấp các giải pháp van công nghiệp bền vững và an toàn cho người dùng.
Lòng van được thiết kế trơn nhẵn, giúp dòng chảy lưu thông mượt mà với tổn thất áp suất thấp nhất có thể. Thiết kế này cũng ngăn chặn sự tích tụ cặn bẩn và vi khuẩn, đảm bảo hệ thống vận hành trơn tru và kéo dài thời gian giữa các kỳ bảo trì định kỳ.
- Tiêu chuẩn thiết kế: Tuân thủ BS5163 chuyên dụng cho van cổng công nghiệp.
- Kiểm soát chất lượng: Thử nghiệm Shell 24 bar và Seal 17.6 bar cho từng đơn vị.
- Tiêu chuẩn kết nối: Đa dạng từ BS4504, ANSI B16.1 đến JIS 10K/16K.
Lắp đặt đúng kỹ thuật
Khi tiến hành lắp đặt van Unik UKV-1014R, kỹ thuật viên cần chú ý vệ sinh bề mặt bích sạch sẽ và sử dụng gioăng đệm phù hợp với môi trường lưu chất. Việc siết bu lông mặt bích đối xứng và đủ lực sẽ giúp mối nối luôn kín khít tuyệt đối dưới áp suất làm việc cao của hệ thống.
Nên thực hiện thao tác đóng mở kiểm tra định kỳ để đảm bảo trục van và đĩa van bọc cao su luôn trong trạng thái vận hành tốt nhất. Việc lắp đặt van ở vị trí có không gian phía trên đủ rộng để ty van có thể nhô lên hoàn toàn khi mở sẽ giúp công tác vận hành trở nên thuận tiện.
Sử dụng van cổng Unik UKV-1014R chính hãng là cam kết cao nhất cho chất lượng và sự an toàn của các dự án cơ điện công nghiệp và PCCC. Sản phẩm không chỉ là thiết bị ngăn dòng mà còn là lá chắn bảo vệ độ bền cho toàn bộ hạ tầng đường ống tại Việt Nam.
