Tổng quan

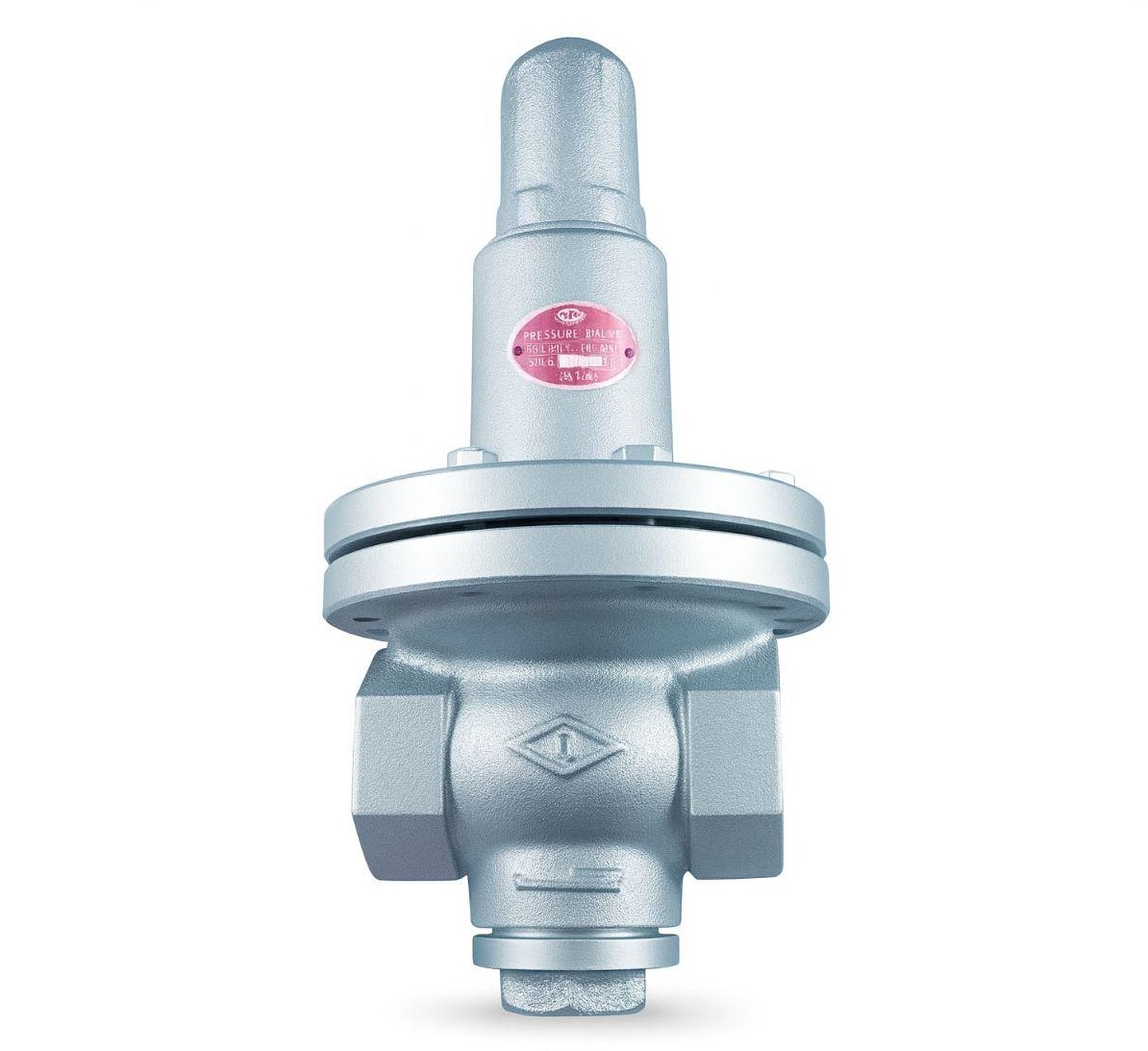

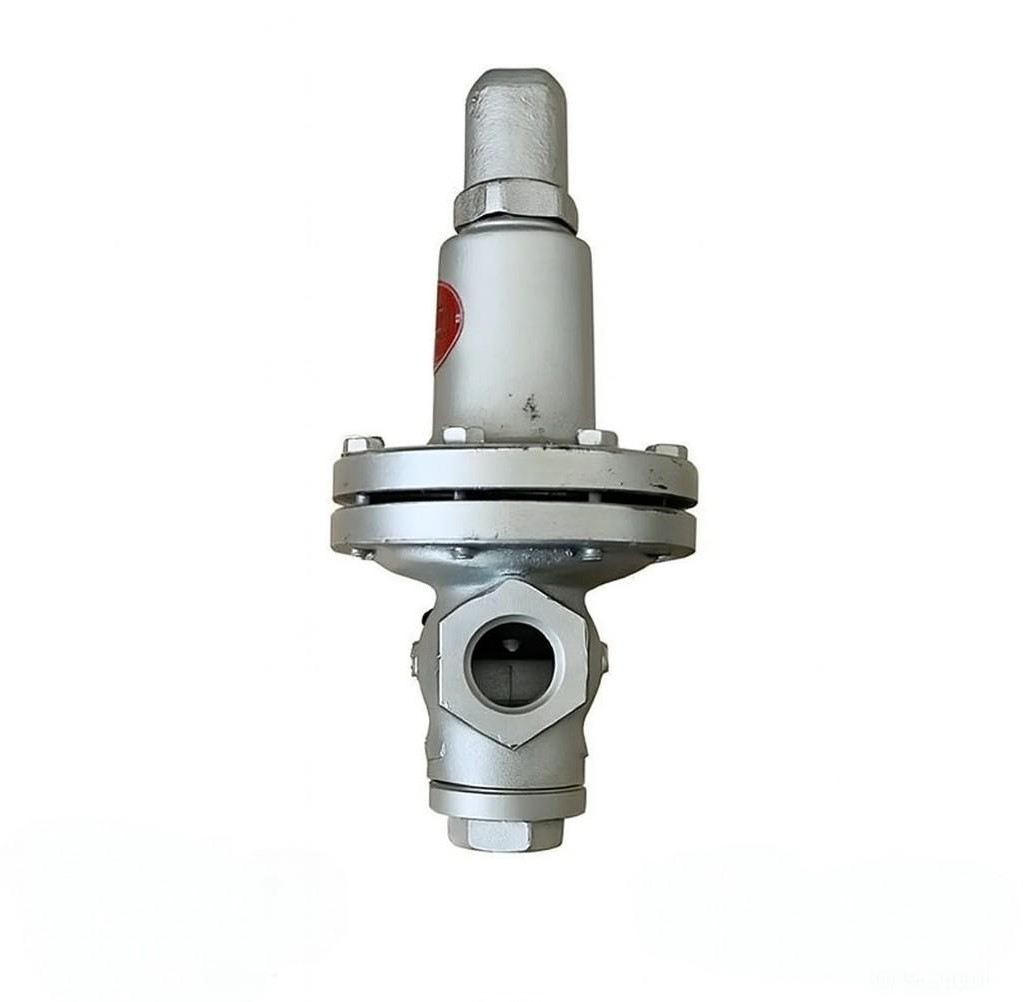

Van giảm áp Tunglung TL-15 là dòng van giảm áp nối ren cao cấp có xuất xứ từ Đài Loan, chuyên dụng cho các hệ thống hơi nóng (Steam) và khí nén (Air). Với thiết kế dạng vận hành trực tiếp, thiết bị giúp kiểm soát và duy trì áp suất đầu ra luôn ổn định ở một mức giá trị nhất định, bảo vệ an toàn cho các thiết bị phía sau đường ống.
Sản phẩm được chế tạo với hai tùy chọn vật liệu chính là Gang đúc (Cast Iron) cho phiên bản TL-15 tiêu chuẩn và Thép không gỉ (ASTM A351 CF8) cho phiên bản TL-15SS. Nhờ vào khả năng chịu nhiệt độ vận hành lên đến 200°C, dòng van này trở thành giải pháp lý tưởng cho các lò hơi công nghiệp, hệ thống sấy và các nhà máy thực phẩm, dệt nhuộm.
Cấu tạo kỹ thuật

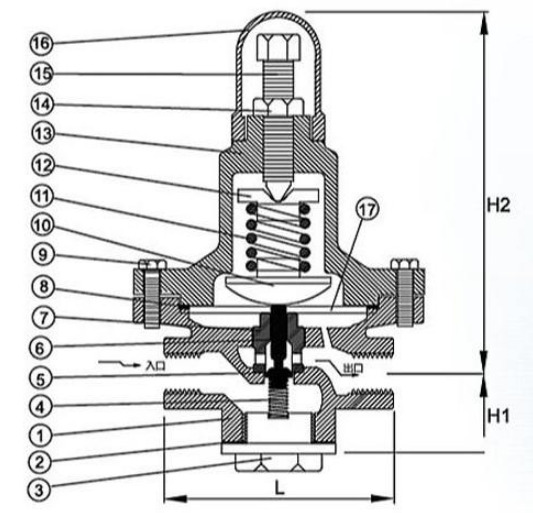

Van giảm áp Tunglung TL-15 sở hữu cấu tạo cơ khí chính xác với các thành phần chuyển động được gia công tỉ mỉ để đảm bảo độ nhạy cao. Trục van (Stem), hướng dẫn trục (Stem guide) và đĩa màng (Diaphragm disc) đều được làm từ thép không gỉ CF8 hoặc AIS-301, giúp chống lại sự ăn mòn của dòng hơi nóng và tăng tuổi thọ vận hành.
Hệ thống làm kín sử dụng gioăng không chứa amiăng (Non-Asbestos), đảm bảo tính an toàn môi trường và khả năng chịu nhiệt vượt trội trong suốt quá trình làm việc. Lò xo điều chỉnh (Top spring) làm từ vật liệu SUP-6 có độ đàn hồi cao, giúp người vận hành dễ dàng kiểm soát áp suất thông qua vít điều chỉnh (Adjusting screw) ở phía trên đỉnh van.
| Bộ phận | Vật liệu TL-15 (Gang) | Vật liệu TL-15SS (Inox) |
|---|---|---|
| Thân van (Body) | Cast Iron | CF8 (Inox 304) |
| Trục & Đĩa (Stem & Disc) | CF8 / AIS-301 | CF8 / AIS-301 |
| Lò xo (Spring) | SUP-6 | SUP-6 |
| Gioăng (Gasket) | Non-Asbestos | Non-Asbestos |
Quy cách đường ống
Dòng van TL-15 được thiết kế với kiểu kết nối ren (Screwed Ends), phù hợp cho các đường ống có kích thước vừa và nhỏ từ DN15 đến DN50. Việc nắm rõ kích thước Phi (mm) của ống tương ứng với từng kích cỡ van sẽ giúp quá trình lắp đặt diễn ra chính xác, tránh tình trạng sai lệch quy cách gây rò rỉ áp suất trên hệ thống.
Bảng thông số kích thước và quy đổi kích cỡ ống tương ứng cho dòng Tunglung TL-15:
| Kích cỡ (Inch) | Ứng dụng ống (Phi) | DN (mm) | Chiều dài L (mm) | Cân nặng (kg) |
|---|---|---|---|---|
| 1/2″ | Ống Phi 21mm | DN15 | 95 | 4.0 |
| 3/4″ | Ống Phi 27mm | DN20 | 95 | 4.2 |
| 1″ | Ống Phi 34mm | DN25 | 95 | 4.4 |
| 1-1/4″ | Ống Phi 42mm | DN32 | 130 | 6.5 |
| 1-1/2″ | Ống Phi 49mm | DN40 | 130 | 7.0 |
| 2″ | Ống Phi 60mm | DN50 | 168 | 13.0 |
Với tổng chiều dài (L) dao động từ 95mm đến 168mm, van cực kỳ nhỏ gọn, cho phép lắp đặt linh hoạt ngay cả trong những không gian chật hẹp. Trọng lượng van từ 4kg đến 13kg tùy theo kích cỡ, đảm bảo sự chắc chắn và khả năng chịu rung động tốt khi có dòng hơi áp suất cao đi qua.
Hiệu suất thực tế
Về hiệu suất vận hành, Tunglung TL-15 cho phép áp suất đầu vào (Inlet Pressure) dao động từ 3 đến 10 kg/cm². Áp suất đầu ra (Outlet Pressure) có thể tùy chỉnh linh hoạt trong khoảng từ 1 đến 4 kg/cm², đáp ứng đa dạng nhu cầu sử dụng của các thiết bị máy móc tiêu thụ hơi hoặc khí nén tại hạ nguồn.
Khả năng chịu nhiệt lên tới 200°C là một ưu điểm vượt trội giúp van hoạt động ổn định trong các môi trường hơi bão hòa mà không lo ngại về vấn đề biến dạng vật liệu. Thiết kế dạng thân đúc dày dặn giúp van chịu được áp lực làm việc liên tục, đồng thời giảm thiểu tối đa hiện tượng thất thoát nhiệt trong quá trình điều tiết dòng chảy.
Kỹ thuật lắp đặt
Trước khi lắp đặt van giảm áp Tunglung TL-15, cần tiến hành vệ sinh sạch sẽ đường ống để loại bỏ xỉ hàn, cát đá hoặc tạp chất có thể làm hư hỏng bộ phận làm kín bên trong. Van phải được lắp theo đúng chiều mũi tên hướng dòng chảy được đúc nổi trên thân để đảm bảo cơ chế giảm áp hoạt động đúng nguyên lý.
Nên lắp đặt một bộ lọc Y (Y-Strainer) phía trước van để bảo vệ các chi tiết tinh vi bên trong khỏi bụi bẩn, đồng thời lắp thêm đồng hồ đo áp suất ở cả hai đầu vào và ra. Việc này không chỉ giúp theo dõi hiệu quả giảm áp mà còn giúp kỹ thuật viên dễ dàng hiệu chỉnh áp suất đầu ra thông qua vít điều chỉnh phía trên nắp cap (Top cap).
Phạm vi ứng dụng
Nhờ vào sự linh hoạt về vật liệu và khả năng chịu nhiệt cao, TL-15/TL-15SS được ứng dụng rộng rãi trong các hệ thống truyền tải hơi nóng của nhà máy may mặc, thực phẩm và dược phẩm. Tại đây, van đóng vai trò hạ áp từ lò hơi xuống mức áp suất phù hợp cho các thiết bị sấy, nồi nấu hoặc hệ thống thanh trùng.
Ngoài ra, van còn được tin dùng trong các hệ thống khí nén công nghiệp, trạm giảm áp khí nito hoặc các hệ thống cung cấp khí gas. Với xuất xứ Đài Loan danh tiếng, van giảm áp Tunglung mang đến sự cân bằng hoàn hảo giữa chi phí đầu tư và chất lượng vận hành, giúp doanh nghiệp tối ưu hóa hiệu suất năng lượng và đảm bảo an toàn sản xuất.
