Tổng quan
Van cứu hỏa mặt bích MIHA-16K là dòng thiết bị cao cấp thuộc phân khúc áp lực cao của thương hiệu Minh Hòa. Sản phẩm được thiết kế chuyên biệt để đáp ứng các tiêu chuẩn khắt khe trong hệ thống phòng cháy chữa cháy công nghiệp đòi hỏi sự an toàn tuyệt đối.
Với cấu tạo từ đồng chất lượng cao và khả năng chịu áp vượt trội, MIHA-16K trở thành lựa chọn hàng đầu cho các tòa nhà chọc trời, tổ hợp nhà máy và kho bãi quy mô lớn. Sản phẩm không chỉ đảm bảo chức năng dẫn nước mà còn là biểu tượng của sự bền bỉ trong môi trường vận hành khắc nghiệt.
Thiết kế dạng van góc nối bích giúp thiết bị dễ dàng tích hợp vào các họng thu nước hoặc tủ PCCC vách tường. Màu sơn đỏ đặc trưng trên tay vặn gang giúp người vận hành nhận diện nhanh chóng trong các tình huống khẩn cấp, đảm bảo thời gian phản ứng nhanh nhất.
Cấu tạo kỹ thuật
Van MIHA-16K sở hữu cấu trúc vật liệu ưu việt với thân, nắp và trục van hoàn toàn bằng đồng (Brass). Sự đồng nhất về vật liệu này giúp ngăn ngừa hiện tượng ăn mòn điện hóa, kéo dài tuổi thọ thiết bị đáng kể so với các loại van thông thường.
Đĩa van được cấu tạo từ sự kết hợp giữa đồng và cao su EPDM, tạo ra độ kín khít hoàn hảo ngay cả khi hệ thống đang ở mức áp suất tối đa. Các chi tiết nhỏ như đai ốc bằng inox SUS 304 và chốt hãm inox 201 giúp van luôn ổn định, không bị gỉ sét theo thời gian.
- Thân và nắp: Đồng (Brass) chịu lực và chống oxy hóa vượt trội.
- Làm kín: Gioăng thân PTFE và O-ring NBR ngăn chặn rò rỉ nước ở mọi điểm tiếp nối.
- Điều khiển: Tay vặn bằng gang (Cast Iron) đúc nguyên khối, bám tay và chịu lực vặn cực tốt.
- Nhận diện: Đệm nhãn hiệu bằng nhôm (Aluminium) giúp theo dõi nguồn gốc và thông số dễ dàng.
Dải kích thước
Sản phẩm MIHA-16K tập trung vào hai kích thước tiêu chuẩn cho các hệ thống đường ống lớn là 2 inch và 2.1/2 inch. Việc quy đổi sang kích thước Phi (mm) và DN giúp kỹ sư dễ dàng tính toán lưu lượng và khả năng tương thích của hệ thống bơm.
Kích thước 2″ tương ứng với DN50 hay Phi 60mm, là chuẩn mực cho các họng cứu hỏa nội bộ. Trong khi đó, 2.1/2″ tương ứng với DN65 hay Phi 75/76mm, thường được sử dụng cho các trục cấp nước chính hoặc họng tiếp nước ngoài trời có lưu lượng cực lớn.

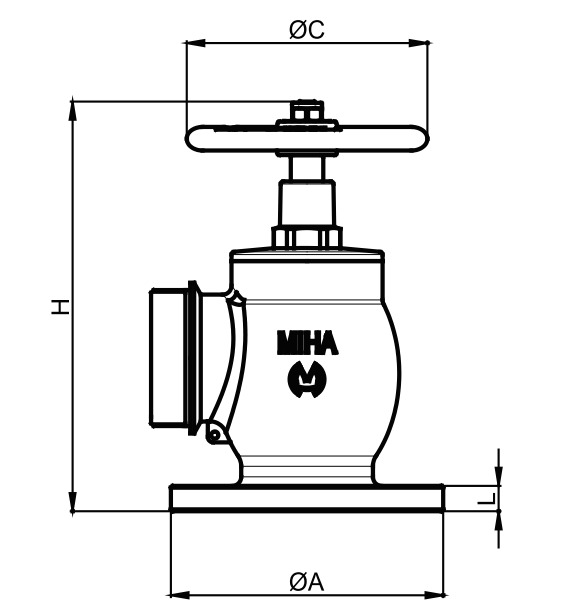

| Kích thước (Inch) | Kích thước (DN) | Phi tương ứng (mm) | Chiều cao H (mm) | Đường kính bích ØA (mm) |
|---|---|---|---|---|
| 2″ | DN50 | Ø60 mm | 188.5 | 155 |
| 2.1/2″ | DN65 | Ø75 – 76 mm | 230 | 175 |
Hiệu suất thực tế
Điểm khác biệt lớn nhất của dòng MIHA-16K chính là áp lực làm việc tối đa lên đến 16 Bar. Đây là mức áp suất lý tưởng cho các hệ thống công nghiệp nặng, nơi mà các dòng van 5K hoặc 10K không thể đáp ứng được độ an toàn kỹ thuật.
Sản phẩm hoạt động ổn định trong dải nhiệt độ tối đa lên đến 120°C, cho phép ứng dụng cả trong các hệ thống nước nóng công nghiệp hoặc môi trường có nhiệt độ môi trường cao. Đường ren tiêu chuẩn BS 21 / ISO 228-1-2000 đảm bảo sự kết nối chính xác và chắc chắn tuyệt đối.
Khả năng chịu áp 16 Bar giúp giảm thiểu rủi ro nứt vỡ thân van khi hệ thống máy bơm tăng áp hoạt động đột ngột. Điều này mang lại sự an tâm cho các đơn vị vận hành và bảo trì hệ thống PCCC trong suốt vòng đời của công trình.
Kỹ thuật lắp đặt
Van MIHA-16K sử dụng mặt bích tiêu chuẩn JIS 16K, yêu cầu sự chính xác cao về tâm lỗ bu lông. Với kích thước DN50, tâm lỗ ØD là 120mm và với DN65 là 140mm, kỹ thuật viên cần kiểm tra kỹ mặt bích chờ của đường ống trước khi tiến hành kết nối.
Đường kính lỗ bu lông (ØB) đồng nhất ở mức 19mm cho cả hai size, cho phép sử dụng các loại bu lông chịu lực cường độ cao để cố định thiết bị. Khi lắp đặt, cần đảm bảo khoảng cách L (độ dày bích) từ 16mm đến 18mm được ép chặt bằng gioăng đệm để tối ưu hóa khả năng chống rò rỉ.
Hướng lắp đặt cần đảm bảo tay vặn gang không bị vướng bởi các vật cản xung quanh, đặc biệt là trong các hộp kỹ thuật hẹp. Việc siết bu lông nên thực hiện theo nguyên tắc đối xứng để lực ép lên mặt bích đồng đều, tránh hiện tượng vênh mặt bích gây rò rỉ áp suất.
Phạm vi ứng dụng
Nhờ khả năng chịu áp 16 Bar, MIHA-16K là linh kiện then chốt trong các hệ thống PCCC của nhà máy sản xuất hóa chất, kho xăng dầu và các khu công nghiệp tập trung. Sản phẩm đáp ứng tốt các yêu cầu về thiết bị phòng cháy chữa cháy của Bộ Công an đối với các công trình cấp đặc biệt.
Bên cạnh mục đích cứu hỏa, van còn được ứng dụng hiệu quả trong các hệ thống cấp nước sạch áp lực cao tại các trạm bơm tăng áp trung tâm. Vật liệu đồng an toàn và bền bỉ giúp nước không bị nhiễm tạp chất gỉ sét, đảm bảo tiêu chuẩn vệ sinh cho nguồn nước sinh hoạt công nghiệp.
- Lắp đặt tại các họng chờ cứu hỏa của các tòa nhà cao trên 30 tầng.
- Hệ thống ống dẫn nước sản xuất trong các nhà máy có yêu cầu áp suất vận hành lớn.
- Ứng dụng trong các hệ thống làm mát công nghiệp sử dụng mặt bích tiêu chuẩn JIS 16K.
- Sử dụng làm van chặn đầu nguồn trong các cụm đo đếm nước sạch đô thị.
