Tổng quan

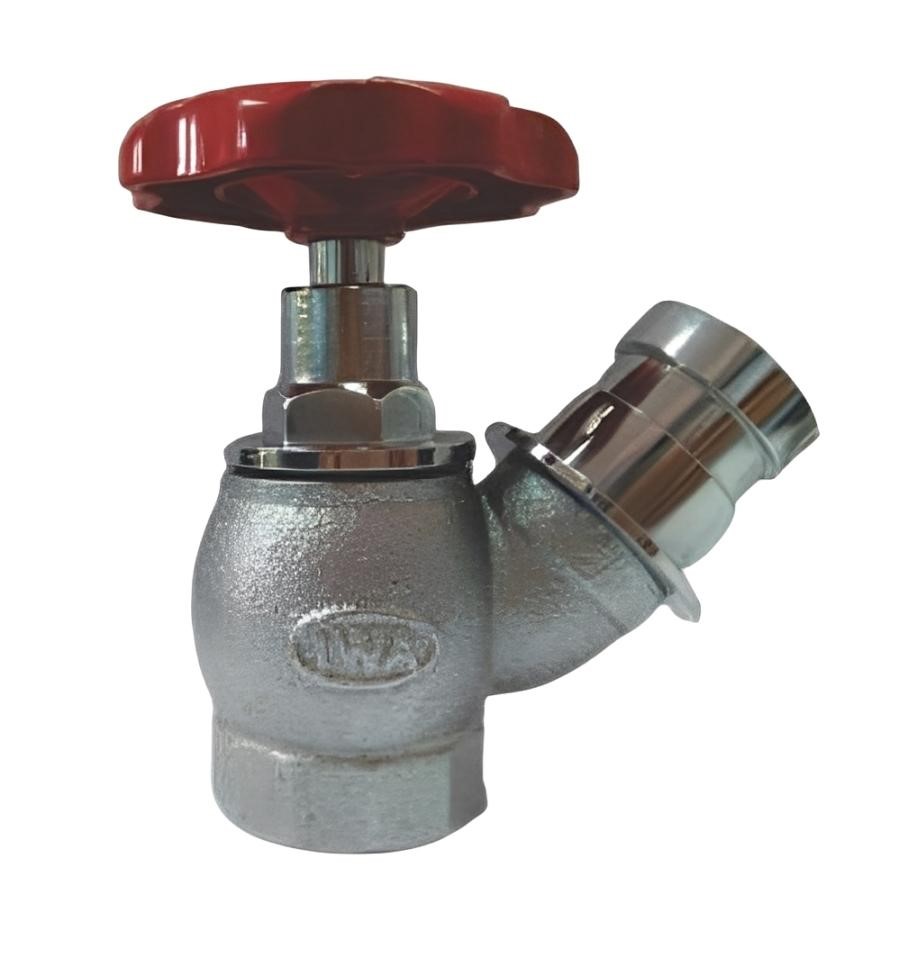

Van góc đồng Tomoken VN-5090B và VN-6590B là thiết bị phòng cháy chữa cháy (PCCC) cao cấp, được sản xuất tại Việt Nam theo dây chuyền công nghệ hiện đại của Nhật Bản. Sản phẩm này là thành phần cốt lõi trong các tủ chữa cháy vách tường tại các khu công nghiệp và nhà cao tầng.
Với thiết kế dạng van góc chuyên dụng, dòng sản phẩm Tomoken mã B giúp điều tiết dòng nước chữa cháy một cách linh hoạt và nhanh chóng. Bề mặt thân van được bao phủ lớp sơn tĩnh điện màu đỏ đặc trưng, đảm bảo khả năng chống oxy hóa tuyệt vời trong môi trường nóng ẩm tại Việt Nam.
Sản phẩm không chỉ đáp ứng các tiêu chuẩn kỹ thuật khắt khe của Nhật Bản mà còn phù hợp với mọi quy định kiểm định PCCC hiện hành. Sự tin cậy từ thương hiệu Tomoken giúp các chủ đầu tư yên tâm về khả năng ứng cứu kịp thời khi có sự cố hỏa hoạn xảy ra tại công trình.
Cấu tạo kỹ thuật
Thân van VN-5090B và VN-6590B được đúc từ hợp kim đồng chất lượng cao, có khả năng chịu áp lực lớn mà không bị biến dạng. Lòng van được gia công cơ khí chính xác, giúp dòng nước lưu thông mượt mà, giảm thiểu tối đa hiện tượng sụt áp khi hệ thống bơm chữa cháy vận hành.
Tay vặn được chế tạo từ hợp kim nhôm cường độ cao, thiết kế dạng vô lăng dễ cầm nắm và thao tác ngay cả khi tay ướt hoặc đeo găng tay bảo hộ. Trục van bằng đồng nguyên chất kết hợp cùng gioăng cao su EPDM có độ đàn hồi tốt, đảm bảo độ kín khít tuyệt đối sau mỗi lần sử dụng.
- Thân van: Hợp kim đồng (Copper Alloy) tiêu chuẩn, chống ăn mòn hóa học.
- Tay vặn: Nhôm hợp kim sơn tĩnh điện, bền màu và chịu va đập tốt.
- Khớp nối nhanh: Bằng nhôm hoặc đồng, thiết kế chuẩn khớp nối vòi chữa cháy phổ biến.
- Trục van: Gia công từ đồng thanh, giúp đóng mở nhẹ nhàng, không bị kẹt rỉ sét.
Dải kích thước
Dòng van Tomoken mã B cung cấp hai kích thước chuẩn là DN50 và DN65, phù hợp với hầu hết các họng chờ nước cứu hỏa hiện nay. Việc lựa chọn đúng kích thước Phi (mm) tương ứng là yếu tố quyết định để đảm bảo lưu lượng nước phun ra đạt tiêu chuẩn dập tắt đám cháy.
Model VN-5090B có kích thước 2″ tương ứng với DN50 hay Phi 60mm, thường được lắp đặt cho các khu vực hành lang chung cư hoặc văn phòng. Model VN-6590B có kích thước 2.1/2″ tương ứng với DN65 hay Phi 75/76mm, dành cho các khu vực nhà xưởng rộng lớn cần lưu lượng nước mạnh.
| Mã sản phẩm | Kích thước DN | Phi tương ứng (mm) | Áp suất làm việc | Khối lượng (Kg) |
|---|---|---|---|---|
| VN-5090B | DN50 | Ø60 mm | 1.6 MPa | 1.05 |
| VN-6590B | DN65 | Ø75 – 76 mm | 1.6 MPa | 1.62 |
Hiệu suất thực tế
Hiệu suất của van Tomoken VN-5090B và VN-6590B được thể hiện qua áp suất làm việc định mức lên tới 1.6 MPa (tương đương 16 Bar). Với áp suất thử nghiệm thực tế đạt 2.0 MPa, van hoàn toàn đủ khả năng chịu đựng các đợt tăng áp đột ngột từ hệ thống máy bơm chữa cháy công nghiệp.
Khả năng chịu nhiệt của các chi tiết gioăng đệm lên tới 120°C giúp van duy trì trạng thái hoạt động ổn định trong điều kiện nhiệt độ môi trường tăng cao do hỏa hoạn. Thiết kế ngàm nối nhanh theo tiêu chuẩn giúp việc kết nối với cuộn vòi chữa cháy chỉ mất vài giây, tối ưu thời gian vàng cứu hộ.
Bề mặt ngoài của van được xử lý phun cát và sơn tĩnh điện cao cấp, giúp ngăn chặn tình trạng rêu mốc hoặc rỉ sét tại các vị trí tiếp xúc trực tiếp với nước. Điều này giúp giảm thiểu chi phí bảo trì và thay mới thiết bị cho các đơn vị quản lý vận hành tòa nhà hay nhà máy.
Kỹ thuật lắp đặt
Van góc Tomoken mã B được lắp đặt vào hệ thống đường ống thông qua kết nối ren trong tiêu chuẩn BS 21. Kỹ thuật viên cần chú ý sử dụng băng keo lụa (băng tan) quấn đều tay quanh mối ren để ngăn chặn hiện tượng rò rỉ nước li ti dưới áp suất cao của hệ thống PCCC.
Vị trí lắp đặt lý tưởng là trong tủ PCCC vách tường với độ cao cách mặt sàn từ 1.2m đến 1.5m để thuận tiện cho việc thao tác. Khi lắp đặt, cần đảm bảo miệng van hướng ra phía ngoài và không bị cản trở bởi các thiết bị khác như bình chữa cháy hay cuộn vòi bên trong tủ.
Sau khi cố định van vào đường ống, cần thực hiện quy trình xả nước thử nghiệm để kiểm tra độ kín của các mối nối và gioăng trục. Định kỳ hàng quý, nhân viên bảo trì nên tiến hành xoay nhẹ tay vặn để đảm bảo trục van không bị bám cặn vôi từ nguồn nước gây kẹt cứng khi cần thiết.
Phạm vi ứng dụng
Van góc đồng Tomoken VN-5090B/6590B được ứng dụng rộng rãi tại các dự án trọng điểm như trung tâm dữ liệu, bệnh viện, trường học và các khách sạn cao cấp. Sản phẩm đáp ứng tốt các yêu cầu khắt khe về tính an toàn và thẩm mỹ của các tư vấn giám sát trong và ngoài nước.
Trong lĩnh vực sản xuất công nghiệp, sản phẩm là lựa chọn hàng đầu cho các nhà kho Logistic, xưởng sản xuất linh kiện điện tử và các khu chế xuất. Khả năng hoạt động bền bỉ giúp van chịu được cường độ kiểm tra định kỳ liên tục tại các đơn vị có yêu cầu an toàn cháy nổ đặc biệt cao.
- Hệ thống họng nước chữa cháy vách tường cho nhà xưởng và kho bãi.
- Điểm cấp nước tại các bãi đỗ xe ngầm và hầm chung cư cao tầng.
- Hệ thống chữa cháy cho các khu vực công cộng như sân bay, nhà ga.
- Sử dụng trong các cụm van điều khiển nước sạch áp lực cao tại nhà máy.
