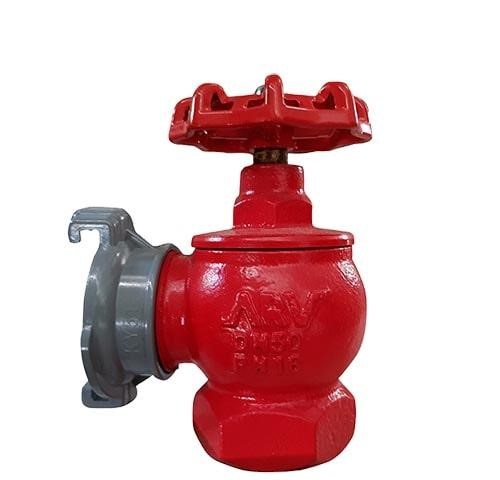

Tổng quan van góc gang ARV AIF-900
Van góc gang ARV AIF-900 là thiết bị chuyên dụng cao cấp thuộc hệ thống phòng cháy chữa cháy, được nhập khẩu chính hãng từ Malaysia.
Sản phẩm được thiết kế theo dạng van góc 90 độ, đóng vai trò là điểm kết nối cuối để cấp nước cho vòi chữa cháy chuyên dụng.
Với cấu tạo từ gang cầu bền bỉ, model AIF-900 đáp ứng các tiêu chuẩn khắt khe về an toàn cháy nổ trong các khu công nghiệp và nhà cao tầng.
Lớp sơn Epoxy đỏ đặc trưng không chỉ tăng tính thẩm mỹ mà còn giúp thiết bị chống lại sự oxy hóa và tác động khắc nghiệt từ môi trường.
Sự xuất hiện của ARV AIF-900 trong hệ thống PCCC là lời khẳng định về chất lượng và độ tin cậy cho toàn bộ công trình.
Thiết bị vận hành theo cơ chế tay quay vô lăng, giúp việc điều tiết lưu lượng nước trở nên nhanh chóng và chính xác trong mọi tình huống khẩn cấp.

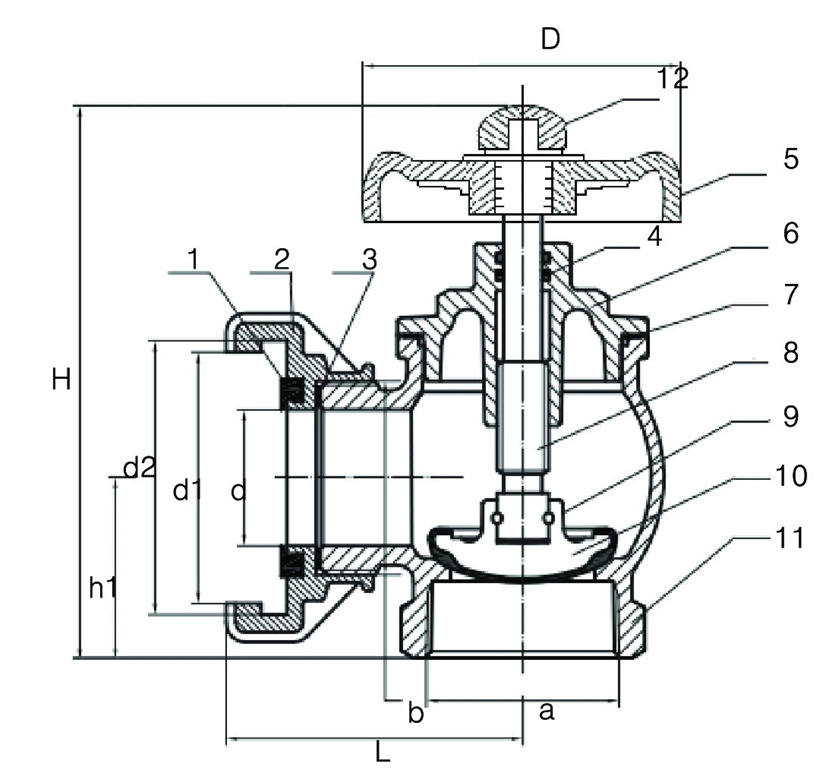

Cấu tạo kỹ thuật
ARV AIF-900 được chế tác từ những vật liệu có khả năng chịu lực nén và lực kéo cực tốt, đảm bảo không rò rỉ dưới áp suất nước cực mạnh.
Mỗi bộ phận của van đều được gia công cơ khí chính xác để đảm bảo sự đồng bộ và tuổi thọ vận hành trên 20 năm.
| Thành phần | Vật liệu chi tiết |
|---|---|
| Thân van (Body) | Gang cầu (Ductile Iron) |
| Nắp van (Bonnet) | Gang cầu (Ductile Iron) |
| Trục van (Stem) | Thép không gỉ (Stainless Steel) |
| Đĩa van (Disc) | Gang cầu bọc cao su NBR hoặc EPDM |
| Khớp nối nhanh | Hợp kim nhôm hoặc Đồng |
Trục van bằng thép không gỉ giúp ngăn chặn hoàn toàn tình trạng kẹt van do rỉ sét, ngay cả khi không sử dụng trong thời gian dài.
Hệ thống làm kín bằng cao su tổng hợp cao cấp giúp van chịu được các va đập thủy lực mạnh mẽ mà không gây hư hại kết cấu bên trong.
Dải kích thước
Dòng ARV AIF-900 tập trung vào hai kích thước tiêu chuẩn, tương thích hoàn hảo với hạ tầng đường ống thép tại thị trường Việt Nam.
Việc lựa chọn kích thước đúng giúp tối ưu hóa áp lực phun nước tại đầu vòi, đảm bảo hiệu quả dập lửa cao nhất.
- Kích thước DN50 (2″): Kết nối ren trong hoặc ren ngoài, chuyên dụng cho đường ống thép phi 60 (60mm).
- Kích thước DN65 (2 1/2″): Kích thước phổ biến nhất, lắp đặt đồng bộ với hệ thống ống thép phi 76 (76mm).
- Kết nối đầu vào: Sử dụng tiêu chuẩn ren BSP tiện lợi cho việc lắp đặt thủ công bằng mỏ lết.
- Kết nối đầu ra: Khớp nối nhanh tiêu chuẩn Việt Nam hoặc Gost, dễ dàng gắn cuộn vòi chữa cháy.
Hiệu suất thực tế
Van góc ARV AIF-900 sở hữu thông số hiệu suất ấn tượng, được thiết kế để hoạt động liên tục trong các môi trường công nghiệp nặng.
Khả năng chịu áp lực PN16 (16 bar) cho phép van làm việc ổn định tại các tòa nhà cao tầng có áp lực nước tĩnh lớn.
- Áp suất làm việc định mức: 1.6 Mpa (16 Bar).
- Áp suất thử nghiệm vỏ (Shell Test): 2.4 Mpa giúp đảm bảo an toàn tuyệt đối, chống nứt vỡ.
- Nhiệt độ làm việc: Phù hợp cho môi trường nước từ 0 đến 80 độ C.
- Lớp phủ: Sơn Epoxy đúc nhiệt độ cao với độ dày tối thiểu 250 micron giúp chống ăn mòn hóa học.
Trong thực tế vận hành, van cho lưu lượng nước thoát rất lớn với độ sụt áp thấp, giúp dòng nước đi xa hơn khi phun chữa cháy.
Cơ chế tay quay nhẹ nhàng giúp ngay cả những người không có chuyên môn cũng có thể mở van nhanh chóng khi gặp sự cố.
Kỹ thuật lắp đặt
Quy trình lắp đặt ARV AIF-900 cần tuân thủ các quy định kỹ thuật để tránh gây hư hại ren và đảm bảo độ kín của hệ thống.
Việc lắp đặt đúng kỹ thuật không chỉ kéo dài tuổi thọ van mà còn giúp hệ thống luôn sẵn sàng trong tình trạng khẩn cấp.
| Các bước lắp đặt | Lưu ý kỹ thuật quan trọng |
|---|---|
| Vệ sinh ren | Loại bỏ mạt sắt, cát bụi trên ren ống phi 60 hoặc phi 76 trước khi lắp. |
| Làm kín mối nối | Sử dụng cao su non (băng tan) quấn đều tay để tránh rò rỉ tại chân ren. |
| Cố định van | Dùng mỏ lết siết vừa đủ lực, miệng xả hướng ra ngoài thuận tiện kết nối vòi. |
Sau khi lắp đặt, cần thực hiện kiểm tra áp lực bằng bơm thử áp để xác nhận các mối nối ren không bị thấm nước.
Nên bôi một lớp mỡ bảo vệ lên trục van SS304 để duy trì độ trơn tru và bảo vệ ren trục khỏi các tạp chất trong không khí.
Phạm vi ứng dụng
Van góc gang ARV AIF-900 là giải pháp an toàn hàng đầu cho các hệ thống PCCC vách tường tại nhiều loại hình công trình khác nhau.
Sản phẩm đặc biệt hiệu quả trong các môi trường yêu cầu tiêu chuẩn an toàn công nghiệp khắt khe từ Malaysia.
- Hệ thống chữa cháy trong nhà của các nhà máy sản xuất, xưởng may, và kho bãi quy mô lớn.
- Họng tiếp nước chữa cháy tại hành lang các tòa nhà văn phòng, chung cư và trung tâm thương mại.
- Ứng dụng tại các bãi đỗ xe thông minh, hầm để xe cao tầng yêu cầu thiết bị chịu áp suất PN16.
- Trang bị cho các khu vực công cộng như bệnh viện, trường học, và các tổ hợp giải trí.
Với chất lượng đạt chuẩn quốc tế và giá thành cạnh tranh, ARV AIF-900 giúp tối ưu hóa chi phí vận hành và bảo trì cho chủ đầu tư.
Sản phẩm là minh chứng cho sự kết hợp hoàn hảo giữa công nghệ đúc gang hiện đại và tiêu chuẩn an toàn PCCC toàn cầu.
