Tổng quan

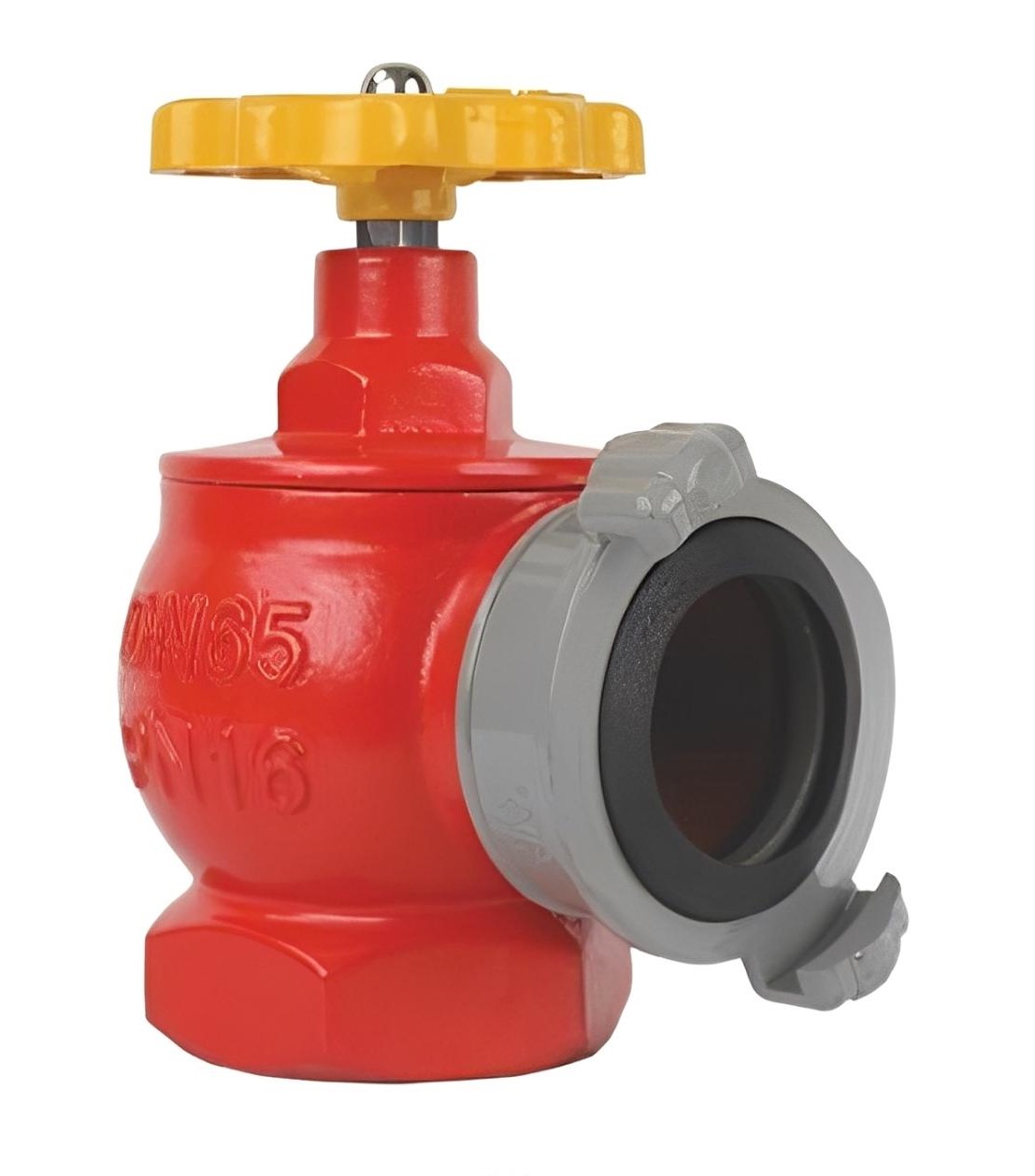

Van góc gang AUTA F100H là thiết bị đầu cuối quan trọng trong hệ thống phòng cháy chữa cháy vách tường. Sản phẩm được nhập khẩu chính hãng từ Malaysia, đáp ứng các tiêu chuẩn khắt khe về an toàn công nghiệp toàn cầu.
Với tên gọi kỹ thuật là Indoor Fire Hydrant Landing Valve, thiết bị này đóng vai trò là điểm kết nối vòi chữa cháy. Sự hiện diện của AUTA F100H đảm bảo khả năng cung cấp nước tức thời khi có sự cố hỏa hoạn xảy ra.
Dòng van này được ưa chuộng nhờ độ bền cơ học cao và khả năng chống chịu điều kiện môi trường khắc nghiệt. Lớp vỏ ngoài được phủ sơn Epoxy đỏ đặc trưng của ngành PCCC, giúp nhận diện nhanh chóng trong tình huống khẩn cấp.
Sản phẩm không chỉ là một thiết bị ngăn chặn dòng nước mà còn là biểu tượng của sự an toàn trong các công trình. Việc sử dụng van AUTA giúp chủ đầu tư an tâm về chất lượng cũng như khả năng vận hành ổn định lâu dài.
Cấu tạo kỹ thuật

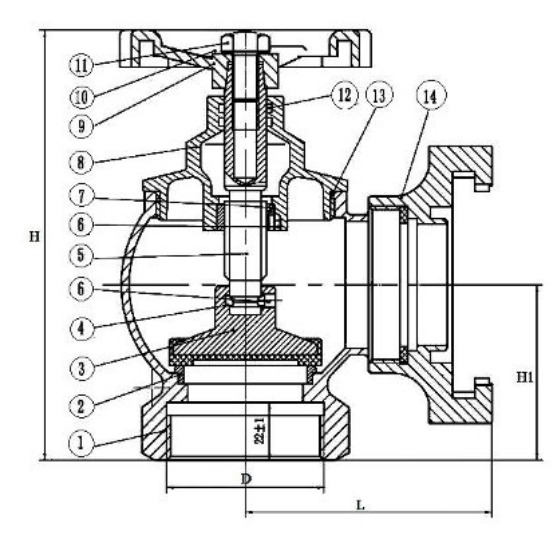

Van góc AUTA F100H được cấu thành từ những vật liệu có độ bền cao, chống ăn mòn tốt trong môi trường nước. Sự kết hợp giữa gang cầu GGG50 và inox SS304 tạo nên một kết cấu vững chắc, chịu được áp suất va đập lớn.
Phần thân van (Body) và nắp van (Cover) làm từ gang cầu GGG50, có khả năng chịu lực kéo và độ dẻo dai tốt. Đây là vật liệu tiêu chuẩn cho các hệ thống đường ống công nghiệp hiện đại, hạn chế tối đa nứt vỡ do áp lực.
| STT | Bộ phận | Chất liệu chi tiết |
|---|---|---|
| 01 | Thân van và Nắp van | Gang cầu GGG50 |
| 02 | Trục van (Stem) | Thép không gỉ SS304 |
| 03 | Đĩa van (Disc) | Gang cầu bọc cao su NBR |
| 04 | Tay quay (Handwheel) | Gang cầu (Ductile Iron) |
| 05 | Khớp nối (Coupling) | Hợp kim nhôm (Aluminum Alloy) |
| 06 | Đế van (Base) | Đồng (Brass) |
Điểm đáng chú ý là đĩa van được bọc cao su NBR, giúp tạo độ kín tuyệt đối khi đóng van hoàn toàn. Các chi tiết nhỏ như bulong, vít định vị và bi lăn đều sử dụng inox hoặc đồng để tránh rỉ sét theo thời gian.
Dải kích thước và ứng dụng ống
Sản phẩm được thiết kế với hai kích thước định danh phổ biến nhất trong hệ thống PCCC là DN50 và DN65. Việc lựa chọn đúng kích thước van phù hợp với đường ống là yếu tố then chốt để đảm bảo lưu lượng nước cứu hỏa.
- Kích thước DN50 (Dải đường kính 52.12mm – 55.58mm): Thường lắp cho ống thép phi 60 (60mm).
- Kích thước DN65 (Dải đường kính 64.31mm – 66.27mm): Thường lắp cho ống thép phi 76 (76mm).
- Chiều dài thân van L tương ứng là 94mm cho bản DN50 và 104mm cho bản DN65.
- Chiều cao tổng thể H đạt mức 163mm đến 170mm, phù hợp lắp đặt trong các hộp kỹ thuật tiêu chuẩn.
Sự sai khác nhỏ trong dải đường kính D cho phép van thích ứng linh hoạt với các loại ren ống khác nhau. Kết nối ren tiêu chuẩn BSTP hoặc NPT giúp thợ kỹ thuật dễ dàng thi công mà không cần máy móc phức tạp.
Đối với các tòa nhà cao tầng, việc sử dụng van DN65 kèm ống phi 76 là lựa chọn ưu tiên để duy trì áp lực nước. Trong khi đó, DN50 thường được dùng cho các nhánh phụ hoặc các khu vực có diện tích nhỏ hơn.
Hiệu suất thực tế
Van góc AUTA F100H hoạt động ổn định ở áp suất làm việc PN16, tương đương với 16 bar. Đây là mức áp suất tiêu chuẩn cho các hệ thống chữa cháy công nghiệp và dân dụng tại Việt Nam hiện nay.
Dải nhiệt độ vận hành từ 0 đến 80 độ C cho phép van hoạt động tốt trong nhiều môi trường khí hậu. Lớp sơn Epoxy bên trong và bên ngoài dày 250 micron đóng vai trò như một rào cản hóa học bảo vệ cốt gang.
- Khả năng đóng mở nhẹ nhàng nhờ hệ thống bi lăn SS304 và trục van gia công chính xác.
- Độ kín khít đạt tiêu chuẩn nhờ hệ thống Gioăng O-ring NBR kép tại các vị trí yếu điểm.
- Khớp nối nhanh bằng nhôm giúp kết nối vòi rồng chỉ trong vài giây khi có báo động.
Trong thực tế, lưu lượng nước đi qua van luôn ổn định, không gây hiện tượng sụt áp đột ngột. Điều này cực kỳ quan trọng đối với các hệ thống sử dụng máy bơm bù áp công suất lớn.
Kỹ thuật lắp đặt và bảo trì
Để đảm bảo van hoạt động tốt nhất, quy trình lắp đặt cần tuân thủ các bước kỹ thuật cơ bản của ngành nước. Trước khi lắp, cần vệ sinh sạch sẽ đầu ren của đường ống để tránh các mạt sắt làm hỏng gioăng cao su.
Sử dụng băng keo lụa hoặc keo dán ren chuyên dụng để quấn quanh đầu ren ống trước khi vặn van vào. Lực vặn vừa đủ, tránh dùng lực quá mạnh có thể làm nứt cổ ren gang hoặc biến dạng cấu trúc thân van.
| Bước thi công | Lưu ý kỹ thuật |
|---|---|
| Kiểm tra vị trí | Lắp cách mặt sàn từ 0.9m đến 1.2m theo tiêu chuẩn PCCC. |
| Hướng lắp đặt | Miệng vòi hướng ra phía ngoài, không bị vướng cửa tủ. |
| Thử áp | Thực hiện test áp lực hệ thống ở mức 1.5 lần áp suất làm việc. |
Việc bảo trì định kỳ nên được thực hiện ít nhất 6 tháng một lần để kiểm tra độ trơn của trục van. Xoay nhẹ tay quay để đảm bảo đĩa van không bị kẹt do đóng cặn vôi hoặc tạp chất trong nguồn nước.
Nếu phát hiện lớp sơn Epoxy bị bong tróc, cần sơn dặm lại ngay để tránh rỉ sét xâm nhập vào thân gang. Đặc biệt chú ý đến khớp nối nhôm, đảm bảo các ngàm kết nối vẫn hoạt động trơn tru, không bị méo mó.
Phạm vi ứng dụng
Nhờ xuất xứ từ Malaysia với đầy đủ chứng chỉ chất lượng, van AUTA F100H xuất hiện ở nhiều loại hình công trình. Từ các nhà máy sản xuất linh kiện điện tử đến các kho bãi chứa hàng hóa dễ cháy như dệt may, bao bì.
- Lắp đặt trong các tủ chữa cháy vách tường của tòa nhà văn phòng, trung tâm thương mại.
- Trang bị cho hệ thống PCCC ngoài trời của các khu công nghiệp, khu chế xuất.
- Sử dụng trong các hệ thống cấp nước cứu hỏa của hầm mỏ, bến cảng.
- Lắp đặt tại các công trình công cộng như bệnh viện, trường học, nhà ga sân bay.
Sự đa dạng trong ứng dụng minh chứng cho tính linh hoạt và độ tin cậy của dòng van góc này. Khi lựa chọn AUTA F100H, đơn vị thi công không chỉ chọn một linh kiện, mà là chọn một giải pháp bảo vệ tài sản.
Với các chủ đầu tư, đây là khoản đầu tư hợp lý nhờ chi phí bảo trì thấp và tuổi thọ sản phẩm kéo dài hàng thập kỷ. Sản phẩm hiện đang là lựa chọn hàng đầu cho các dự án yêu cầu tiêu chuẩn kỹ thuật Malaysia tại Việt Nam.
