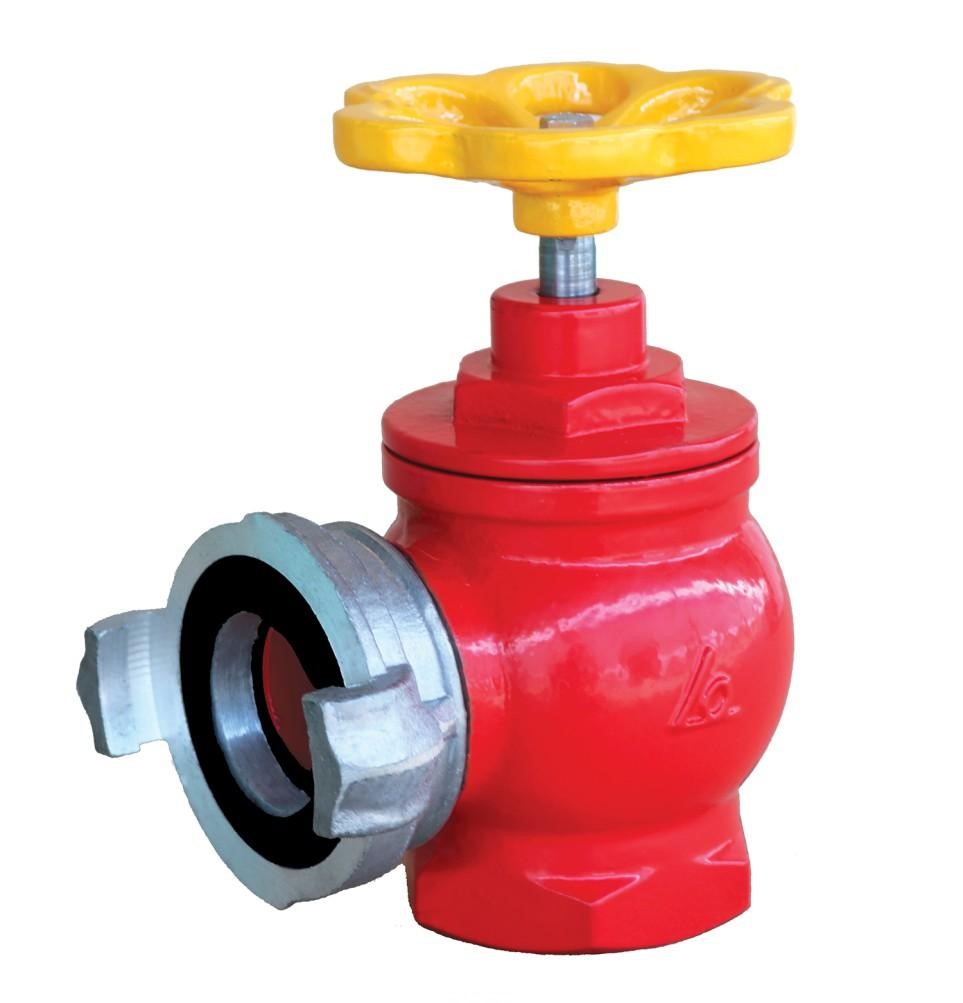

Van góc gang Shinyi FHIA xuất xứ Việt Nam
Van góc gang Shinyi FHIA là thiết bị chuyên dụng trong hệ thống phòng cháy chữa cháy (PCCC) trong nhà, thường được lắp đặt trong tủ chữa cháy cùng với cuộn vòi và lăng phun. Sản phẩm được sản xuất tại Việt Nam theo tiêu chuẩn kỹ thuật PCCC, đảm bảo độ bền và khả năng vận hành ổn định trong các công trình dân dụng và công nghiệp.
Thiết kế dạng van góc 90 độ giúp chuyển hướng dòng nước từ đường ống cấp sang vòi chữa cháy một cách hiệu quả. Khi xảy ra sự cố cháy nổ, người vận hành chỉ cần mở tay quay để cấp nước trực tiếp từ hệ thống đường ống chữa cháy.
Van được chế tạo từ gang cầu hoặc đồng với độ bền cơ học cao, khả năng chịu áp lực tốt và ít bị ăn mòn trong môi trường làm việc lâu dài. Đây là thiết bị phổ biến trong các hệ thống chữa cháy vách tường tại nhà xưởng, tòa nhà cao tầng và trung tâm thương mại.
Cấu tạo tổng quan van góc PCCC Shinyi FHIA
Van góc chữa cháy Shinyi FHIA được thiết kế với cấu trúc chắc chắn nhằm đảm bảo độ kín và khả năng vận hành ổn định khi làm việc trong hệ thống cấp nước áp lực cao. Các bộ phận được chế tạo từ vật liệu chuyên dụng cho ngành PCCC.
| Bộ phận | Vật liệu | Tiêu chuẩn |
|---|---|---|
| Thân van (Body) | Gang cầu | ASTM A536 |
| Đĩa van (Disc) | Gang + cao su NBR | ASTM A536 + NBR |
| Trục van (Shaft) | Thép không gỉ | AISI 410 |
| Tay quay (Handwheel) | Gang cầu | ASTM A536 |
| Đầu nối vòi | Nhôm | TCVN 5739 |
Thân van được phủ lớp sơn epoxy màu đỏ nhằm tăng khả năng chống ăn mòn và giúp dễ dàng nhận diện trong hệ thống chữa cháy. Lớp sơn đạt tiêu chuẩn JIS K 5551 với độ dày từ 200–300 µm.
Nhờ cấu trúc chắc chắn và vật liệu chất lượng cao, van có thể hoạt động ổn định trong điều kiện áp lực lớn và môi trường ẩm ướt thường gặp trong hệ thống cấp nước chữa cháy.
Nguyên lý hoạt động của van góc chữa cháy
Van góc Shinyi FHIA hoạt động theo cơ chế đóng mở bằng tay quay cơ học. Khi xoay tay quay theo chiều mở, trục van sẽ nâng đĩa van lên khỏi vị trí đóng, cho phép nước chảy qua thân van và ra đầu nối vòi chữa cháy.
Khi xoay tay quay theo chiều ngược lại, đĩa van sẽ ép chặt vào bề mặt làm kín bên trong thân van để ngăn dòng nước. Cơ chế này giúp đảm bảo độ kín và tránh thất thoát áp lực trong hệ thống.
Thiết kế góc 90 độ giúp tối ưu hướng dòng chảy từ đường ống chính sang vòi chữa cháy. Điều này giúp lực lượng chữa cháy dễ dàng kết nối và sử dụng vòi nước khi cần thiết.
Ưu điểm nổi bật của van góc Shinyi FHIA
Thiết kế chuyên dụng cho hệ PCCC giúp việc cấp nước chữa cháy nhanh chóng và thuận tiện trong tình huống khẩn cấp.
Thân gang cầu độ bền cao giúp van chịu được áp lực lớn và hạn chế biến dạng khi làm việc lâu dài.
Lớp sơn epoxy chống ăn mòn giúp tăng tuổi thọ khi lắp đặt trong môi trường ẩm hoặc ngoài trời.
Vận hành nhẹ nhàng nhờ thiết kế tay quay lớn giúp thao tác đóng mở dễ dàng.
Tương thích nhiều tiêu chuẩn kết nối như TCVN, Machino hoặc Storz tùy theo hệ thống.
Phù hợp nhiều loại công trình từ nhà dân dụng đến hệ thống công nghiệp quy mô lớn.
Ứng dụng của van góc gang Shinyi FHIA
Van góc chữa cháy Shinyi FHIA là thiết bị quan trọng trong hệ thống cấp nước chữa cháy vách tường. Sản phẩm được lắp đặt tại các tủ chữa cháy hoặc họng tiếp nước trong nhà.
- Tủ chữa cháy trong các tòa nhà cao tầng.
- Hệ thống PCCC nhà máy và khu công nghiệp.
- Kho hàng và trung tâm logistics.
- Trung tâm thương mại và khách sạn.
- Bệnh viện và công trình công cộng.
Trong các công trình lớn, van góc thường được bố trí tại các tầng hoặc hành lang nhằm đảm bảo khả năng tiếp cận nhanh nguồn nước chữa cháy.
Dải kích thước van góc Shinyi FHIA
Van góc PCCC Shinyi FHIA được sản xuất với hai kích thước phổ biến DN50 và DN65. Đây là hai kích thước tiêu chuẩn thường được sử dụng trong hệ thống chữa cháy trong nhà theo tiêu chuẩn thiết kế PCCC.
| Kích thước | Model | Đường ống phù hợp | Áp suất làm việc | Ứng dụng |
|---|---|---|---|---|
| DN50 | FHIA-0050-16 | Ống thép Φ60 (DN50) | PN16 | Tủ chữa cháy trong chung cư, văn phòng và khách sạn |
| DN65 | FHIA-0065-16 | Ống thép Φ76 (DN65) | PN16 | Hệ thống chữa cháy nhà xưởng, kho bãi và trung tâm thương mại |
Van góc DN50 thường được lắp đặt trong hệ thống tủ chữa cháy của các công trình dân dụng. Kích thước này kết nối với đường ống DN50 tương đương ống thép Φ60 mm và phù hợp với vòi chữa cháy đường kính 50 mm.
Van góc DN65 được sử dụng trong các hệ thống có yêu cầu lưu lượng nước lớn hơn. Van kết nối với đường ống DN65 tương đương ống thép Φ76 mm, thường dùng trong nhà máy, nhà kho hoặc các công trình công nghiệp.
Hướng dẫn lắp đặt và vận hành
Bước 1: Kiểm tra vị trí lắp đặt đảm bảo van được đặt trong tủ chữa cháy hoặc vị trí thuận tiện cho việc thao tác khi xảy ra sự cố.
Bước 2: Kết nối van với đường ống bằng ren theo tiêu chuẩn thiết kế. Các mối nối cần được siết chặt để tránh rò rỉ nước.
Bước 3: Kiểm tra vận hành bằng cách xoay tay quay để đảm bảo cơ cấu đóng mở hoạt động trơn tru.
Bước 4: Bảo trì định kỳ bằng cách kiểm tra gioăng làm kín, vệ sinh thân van và thử áp lực hệ thống theo định kỳ.
Việc bảo trì thường xuyên giúp đảm bảo van luôn sẵn sàng hoạt động khi hệ thống chữa cháy được kích hoạt.
