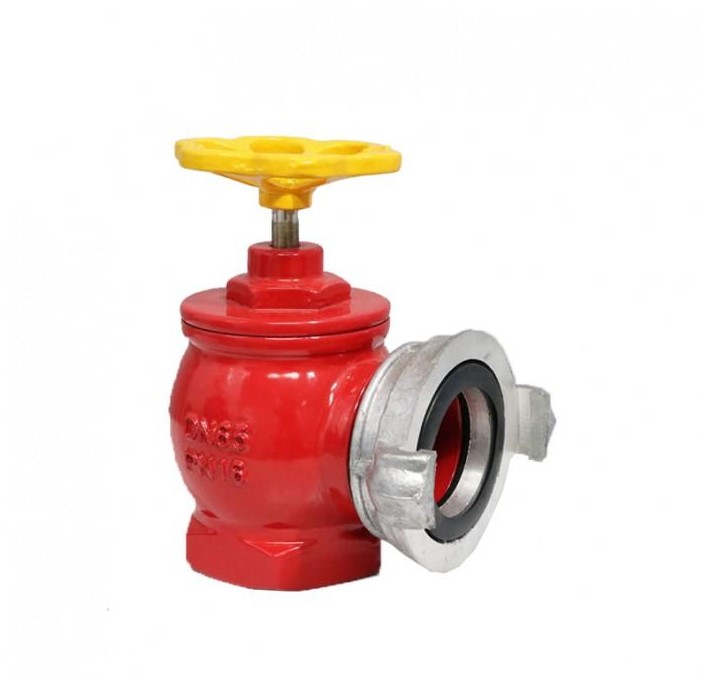

Van góc gang Tomoken FCD-90A xuất xứ Việt Nam
Van góc gang Tomoken FCD-90A là thiết bị chuyên dụng trong hệ thống phòng cháy chữa cháy (PCCC), được lắp đặt tại các họng tiếp nước hoặc tủ chữa cháy trong công trình. Sản phẩm được sản xuất tại Việt Nam với vật liệu gang bền chắc, đảm bảo khả năng chịu áp lực cao và vận hành ổn định trong môi trường công nghiệp.
Thiết kế dạng van góc 90 độ giúp điều hướng dòng nước hiệu quả từ đường ống chính sang vòi chữa cháy. Nhờ cấu trúc chắc chắn và khả năng đóng mở nhanh, van Tomoken FCD-90A được sử dụng rộng rãi trong hệ thống chữa cháy của nhà máy, khu công nghiệp, tòa nhà thương mại và kho bãi.
Với tiêu chuẩn kết nối phổ biến, sản phẩm có thể tích hợp linh hoạt vào nhiều hệ thống cấp nước chữa cháy khác nhau. Van đảm bảo độ kín cao, hạn chế rò rỉ và giúp hệ thống vận hành ổn định trong điều kiện áp lực lớn.
Cấu tạo tổng quan của van góc chữa cháy Tomoken FCD-90A
Van góc chữa cháy Tomoken FCD-90A được thiết kế với cấu trúc đơn giản nhưng tối ưu cho hệ thống chữa cháy công nghiệp. Các bộ phận được chế tạo từ vật liệu chịu lực tốt nhằm đảm bảo độ bền và tuổi thọ trong quá trình vận hành lâu dài.
| Bộ phận | Vật liệu | Chức năng |
|---|---|---|
| Thân van | Gang xám | Tạo kết cấu chịu lực và dẫn dòng nước |
| Trục van | Thép mạ | Truyền lực từ tay quay đến cơ cấu đóng mở |
| Tay quay | Hợp kim nhôm | Điều khiển đóng mở van bằng thao tác cơ học |
| Đầu nối | Hợp kim nhôm tiêu chuẩn TCVN 5739 | Kết nối với vòi chữa cháy |
Thân van được đúc từ gang xám với độ cứng cao và khả năng chống ăn mòn tốt. Bề mặt ngoài thường được phủ lớp sơn epoxy màu đỏ đặc trưng nhằm tăng khả năng chống oxy hóa và giúp dễ nhận diện trong hệ thống PCCC.
Trục van sử dụng thép mạ nhằm tăng độ bền cơ học và giảm ma sát trong quá trình vận hành. Thiết kế này giúp van đóng mở nhẹ nhàng ngay cả khi hệ thống đang chịu áp lực nước lớn.
Nguyên lý hoạt động của van góc chữa cháy
Van góc Tomoken FCD-90A hoạt động dựa trên cơ chế đóng mở bằng tay quay cơ học. Khi xoay tay quay theo chiều mở, trục van sẽ nâng đĩa van ra khỏi vị trí đóng, cho phép dòng nước chảy qua thân van và ra đầu nối vòi chữa cháy.
Khi xoay tay quay theo chiều ngược lại, đĩa van sẽ hạ xuống và ép chặt vào bề mặt làm kín bên trong thân van. Điều này giúp ngăn chặn hoàn toàn dòng chảy, đảm bảo hệ thống kín nước khi không sử dụng.
Thiết kế góc 90 độ của van giúp chuyển hướng dòng chảy từ đường ống cấp nước sang vòi chữa cháy một cách hiệu quả. Điều này đặc biệt quan trọng trong các hệ thống chữa cháy vách tường hoặc tủ chữa cháy trong tòa nhà.
Ưu điểm nổi bật của van góc gang Tomoken FCD-90A
Độ bền cơ học cao – Thân van gang có khả năng chịu áp lực lớn và ít bị biến dạng khi làm việc trong hệ thống nước áp lực cao.
Thiết kế chuyên dụng cho PCCC – Van được tối ưu cho việc kết nối vòi chữa cháy, đảm bảo thao tác nhanh trong tình huống khẩn cấp.
Vận hành đơn giản – Tay quay lớn giúp người vận hành dễ dàng đóng mở van ngay cả khi đang sử dụng găng tay bảo hộ.
Khả năng chống ăn mòn – Lớp sơn phủ bảo vệ giúp tăng độ bền khi lắp đặt trong môi trường ẩm hoặc ngoài trời.
Tính tương thích cao – Van hỗ trợ nhiều tiêu chuẩn đầu nối như Machino, Storz, ANSI hoặc TCVN, giúp linh hoạt khi lắp đặt.
Chi phí đầu tư hợp lý – So với các dòng van nhập khẩu, sản phẩm sản xuất trong nước giúp tối ưu chi phí cho hệ thống chữa cháy.
Ứng dụng của van góc chữa cháy Tomoken FCD-90A
Van góc chữa cháy là thiết bị không thể thiếu trong hệ thống cấp nước chữa cháy của nhiều loại công trình. Nhờ khả năng vận hành ổn định và thiết kế chuyên dụng, Tomoken FCD-90A được sử dụng rộng rãi trong các hệ thống PCCC hiện nay.
- Hệ thống tủ chữa cháy vách tường trong tòa nhà.
- Hệ thống cấp nước chữa cháy tại nhà máy và khu công nghiệp.
- Kho hàng, trung tâm logistics và nhà kho quy mô lớn.
- Trung tâm thương mại, khách sạn và cao ốc văn phòng.
- Bệnh viện, trường học và các công trình công cộng.
Trong các công trình công nghiệp, van góc thường được lắp đặt tại các điểm cấp nước chữa cháy cố định. Điều này giúp lực lượng cứu hỏa hoặc nhân viên vận hành có thể nhanh chóng kết nối vòi chữa cháy và triển khai dập lửa.
Hướng dẫn lắp đặt và vận hành van góc chữa cháy
Bước 1: Chuẩn bị vị trí lắp đặt
Trước khi lắp đặt cần kiểm tra kích thước đường ống và tiêu chuẩn đầu nối của van. Vị trí lắp đặt thường nằm trong tủ chữa cháy hoặc tại điểm lấy nước chữa cháy trên đường ống chính.
Bước 2: Kết nối van với đường ống
Van được lắp vào hệ thống ống thông qua kết nối ren hoặc mặt bích tùy thiết kế. Cần đảm bảo các mối nối kín hoàn toàn để tránh rò rỉ nước khi hệ thống hoạt động.
Bước 3: Kiểm tra khả năng đóng mở
Sau khi lắp đặt cần vận hành thử bằng cách xoay tay quay để kiểm tra độ trơn tru của cơ cấu đóng mở. Điều này giúp đảm bảo van hoạt động ổn định khi cần sử dụng.
Bước 4: Bảo trì định kỳ
Trong quá trình vận hành, van cần được kiểm tra định kỳ nhằm phát hiện sớm các dấu hiệu mài mòn hoặc rò rỉ. Việc bảo trì thường bao gồm vệ sinh, bôi trơn trục van và kiểm tra gioăng làm kín.
Dải kích thước van góc Tomoken FCD-90A
Van góc gang Tomoken FCD-90A được sản xuất với các kích thước phổ biến DN50 và DN65. Đây là hai kích thước tiêu chuẩn thường được sử dụng trong hệ thống phòng cháy chữa cháy vách tường của các công trình dân dụng và công nghiệp.
Mỗi kích thước DN tương ứng với đường kính ống cấp nước khác nhau trong hệ thống PCCC. Việc lựa chọn đúng kích thước giúp đảm bảo lưu lượng nước chữa cháy đạt yêu cầu thiết kế và phù hợp với tiêu chuẩn lắp đặt.
| Kích thước DN | Model | Ống thép tương ứng | Lưu lượng tối đa | Ứng dụng phổ biến |
|---|---|---|---|---|
| DN50 | 33-FCD-5090A | Ống Φ60 (ống thép DN50) | 70 lít/s | Hệ thống tủ chữa cháy trong chung cư, văn phòng, khách sạn nhỏ |
| DN65 | 33-FCD-6590A | Ống Φ76 (ống thép DN65) | 128 lít/s | Hệ thống chữa cháy nhà xưởng, nhà kho, trung tâm thương mại |
Van góc DN50 thường được lắp trong tủ chữa cháy vách tường của các tòa nhà dân dụng hoặc công trình có quy mô vừa và nhỏ. Kích thước này phù hợp với đường ống cấp nước chữa cháy DN50, tương đương ống thép Φ60 mm, đảm bảo cung cấp lưu lượng nước ổn định cho vòi chữa cháy.
Van góc DN65 được sử dụng phổ biến trong các hệ thống chữa cháy có yêu cầu lưu lượng lớn hơn. Van kết nối với đường ống DN65 tương đương ống thép Φ76 mm, giúp tăng khả năng cấp nước cho vòi chữa cháy trong các khu công nghiệp, nhà máy sản xuất hoặc kho hàng lớn.
Việc lựa chọn đúng kích thước van góc không chỉ giúp hệ thống PCCC hoạt động hiệu quả mà còn đảm bảo khả năng cung cấp nước nhanh chóng trong trường hợp xảy ra sự cố cháy nổ. Vì vậy trong thiết kế hệ thống chữa cháy, DN50 và DN65 là hai tiêu chuẩn được sử dụng nhiều nhất cho các họng nước chữa cháy trong nhà.
