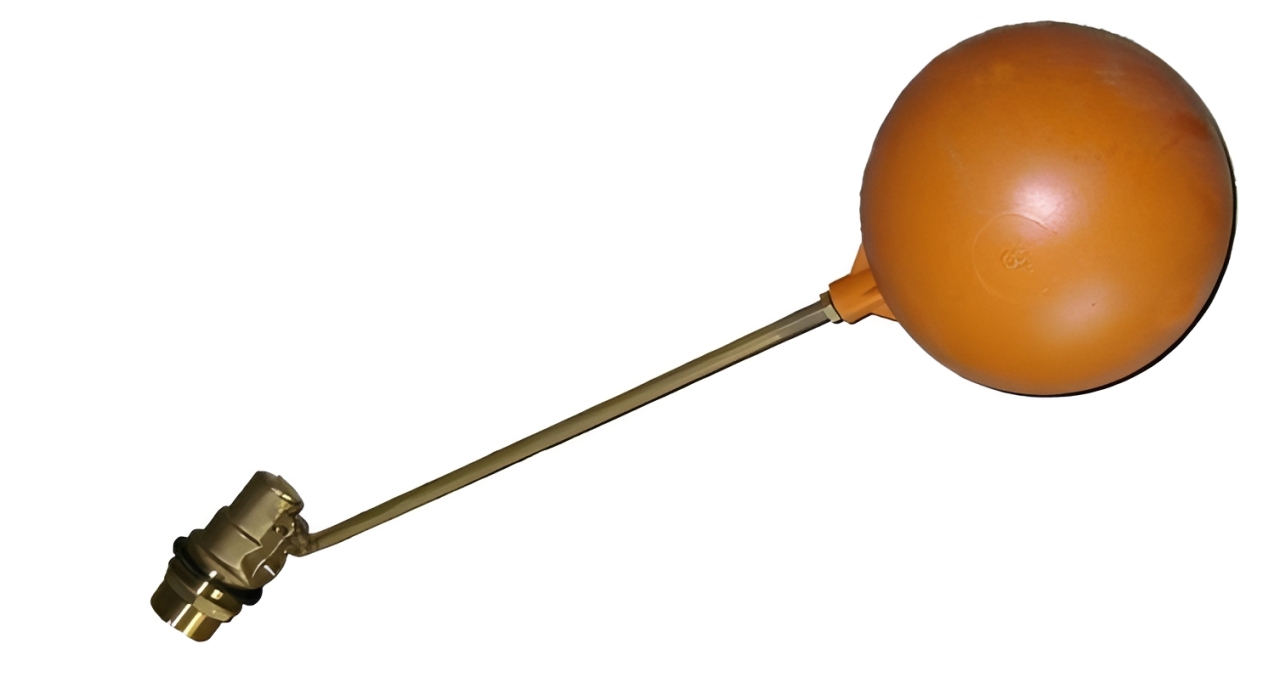

Van phao cơ Rinco FIG FBV là giải pháp kiểm soát mực nước tự động hàng đầu từ Đài Loan, nổi bật với thiết kế thân đồng (Brass/Bronze) chắc chắn. Sản phẩm được thiết kế để vận hành nhanh chóng, êm ái, chuyên dụng cho các hệ thống cấp nước dân dụng và công nghiệp yêu cầu sự ổn định cao và đóng ngắt dứt khoát.
Tổng quan
Dòng Rinco FIG FBV là loại van phao cơ dạng bóng, hoạt động dựa trên nguyên lý cân bằng thủy lực để thực hiện hành động đóng mở. Điểm mạnh nhất của model này là khả năng lưu thông lưu lượng lớn (High flow rate) nhưng vẫn đảm bảo quá trình ngắt nước diễn ra mượt mà, không gây tiếng ồn hay rung chấn đường ống.
Van được chế tạo để chịu được áp suất làm việc tối đa lên đến 10 bar và đã trải qua các bài kiểm tra áp suất nghiêm ngặt ở mức 20 bar để đảm bảo an toàn tuyệt đối. Với dải nhiệt độ vận hành từ 0 đến 65°C, Rinco FIG FBV là lựa chọn lý tưởng cho các bể chứa nước lạnh và nước ấm trong nhiều điều kiện môi trường khác nhau.
- Thân van bằng đồng giúp chống ăn mòn và oxy hóa cực tốt trong môi trường nước.
- Cơ chế đóng ngắt bằng thủy lực giúp giảm lực tác động lên cần phao, tăng tuổi thọ thiết bị.
- Thiết kế nhỏ gọn với kiểu kết nối ren (Screwed inlet) giúp việc lắp đặt và bảo trì trở nên vô cùng đơn giản.
Cấu tạo kỹ thuật
Cấu tạo của van phao Rinco FIG FBV tập trung vào sự tối giản nhưng cực kỳ bền bỉ. Sự kết hợp giữa kim loại màu (đồng) và nhựa kỹ thuật cao cấp giúp van hoạt động trơn tru trong thời gian dài mà không bị kẹt hay bám cặn vôi như các dòng van thép thông thường.
| Bộ phận | Vật liệu chi tiết |
|---|---|
| Thân van (lên đến DN50) | Đồng (Brass) với ghế van đúc liền |
| Thân van (từ DN50 trở lên) | Đồng đỏ (Bronze) |
| Quả bóng phao | Nhựa bền cao cấp (Durable Plastic) |
Việc phân chia vật liệu theo kích thước (Brass cho cỡ nhỏ và Bronze cho cỡ lớn) cho thấy sự tính toán kỹ lưỡng của nhà sản xuất Rinco để tối ưu hóa khả năng chịu lực của van. Quả phao bằng nhựa bền có ưu điểm là trọng lượng nhẹ, không bị gỉ sét và phản ứng cực nhạy với sự thay đổi mực nước dù là nhỏ nhất.
Quy cách đường ống
Van phao Rinco FIG FBV có kích thước định danh từ DN25 đến DN150, sử dụng kiểu kết nối ren tiêu chuẩn. Việc nắm rõ đường kính phi (mm) tương ứng với từng mã DN sẽ giúp bạn lựa chọn chính xác loại van phù hợp với đường ống hiện có tại công trình, tránh việc phải dùng thêm bộ chuyển đổi giảm hiệu suất.
Dưới đây là bảng tra cứu kích thước lắp đặt chi tiết cho dòng Rinco FIG FBV:
- DN25: Lắp cho ống phi 34mm (đầu ren 1 1/2 inch).
- DN32: Lắp cho ống phi 42mm (đầu ren 2 inch).
- DN40: Lắp cho ống phi 49mm (đầu ren 2 1/4 inch).
- DN50: Lắp cho ống phi 60mm (đầu ren 2 1/2 inch).
- DN65: Lắp cho ống phi 75mm hoặc 76mm (đầu ren 3 inch).
- DN80: Lắp cho ống phi 90mm (đầu ren 3 1/2 inch).
- DN100: Lắp cho ống phi 114mm (đầu ren 4 inch).
- DN150: Lắp cho ống phi 168mm (đầu ren 5 inch).
Kích thước chiều dài cần phao (Lever arm) cũng tăng dần theo kích cỡ van, dao động từ 13 inch (330mm) ở mã DN25 lên đến 23 inch (584mm) ở mã DN150. Điều này đảm bảo lực đòn bẩy đủ mạnh để đóng kín van khi mực nước dâng cao, ngay cả đối với các đường ống có lưu lượng nước lớn.
Hiệu suất thực tế
Trong vận hành thực tế, Rinco FIG FBV nổi bật với khả năng kiểm soát mực nước cực kỳ chính xác. Nhờ vào thiết kế cân bằng thủy lực, van không bị rung lắc khi áp suất đầu vào thay đổi đột ngột. Điều này đặc biệt hữu ích trong các hệ thống cấp nước trực tiếp từ máy bơm tăng áp, nơi áp lực nước thường không ổn định.
Đặc tính “đóng ngắt nhanh và êm” (Fast, quiet and smooth shut off) giúp bảo vệ hệ thống đường ống khỏi các hư hại do va đập thủy lực gây ra. Bên cạnh đó, nhờ bề mặt vật liệu đồng nhẵn mịn, van rất ít khi bị đóng cặn rác, giúp duy trì lưu lượng nước cấp tối đa cho bể chứa trong suốt thời gian dài hoạt động.
Kỹ thuật lắp đặt
Khi lắp đặt van phao Rinco FIG FBV, cần đảm bảo đầu ren được quấn băng tan kỹ lưỡng để tránh rò rỉ tại điểm tiếp nối. Vì đây là loại van có cần phao dài, bạn cần tính toán không gian trong bể chứa sao cho quả bóng phao có thể di chuyển lên xuống tự do mà không bị chạm vào thành bể hoặc các thiết bị khác bên trong.
Một điểm quan trọng cần lưu ý là vị trí của tâm van so với đáy thoát nước (Centerline of valve to bottom of outlet). Ví dụ với mã DN50, khoảng cách này tối thiểu là 2 1/2 inch để đảm bảo dòng nước chảy ra không bị cản trở. Việc lắp đặt đúng cao độ sẽ giúp van hoạt động hết công suất và tránh hiện tượng nước chảy ngược hoặc tạo bọt khí quá nhiều.
Phạm vi ứng dụng
Van phao cơ Rinco FIG FBV là giải pháp tối ưu cho các bể nước mái, bể ngầm của các hộ gia đình, biệt thự và các tòa nhà văn phòng quy mô vừa. Với ưu thế về vật liệu đồng an toàn cho sức khỏe, sản phẩm thường xuyên được lựa chọn cho các hệ thống cấp nước sạch tiêu chuẩn tại các khu dân cư cao cấp.
Ngoài ra, nhờ khả năng chịu nhiệt tới 65°C, van còn được ứng dụng hiệu quả trong các hệ thống nước nóng trung tâm hoặc các bồn chứa nước trong các quy trình sản xuất thực phẩm nhẹ. Độ bền của thân đồng đỏ (Bronze) ở các size lớn từ DN50 trở lên cũng cho phép van hoạt động tốt trong các môi trường có độ ẩm cao như trạm bơm hoặc tầng hầm.
