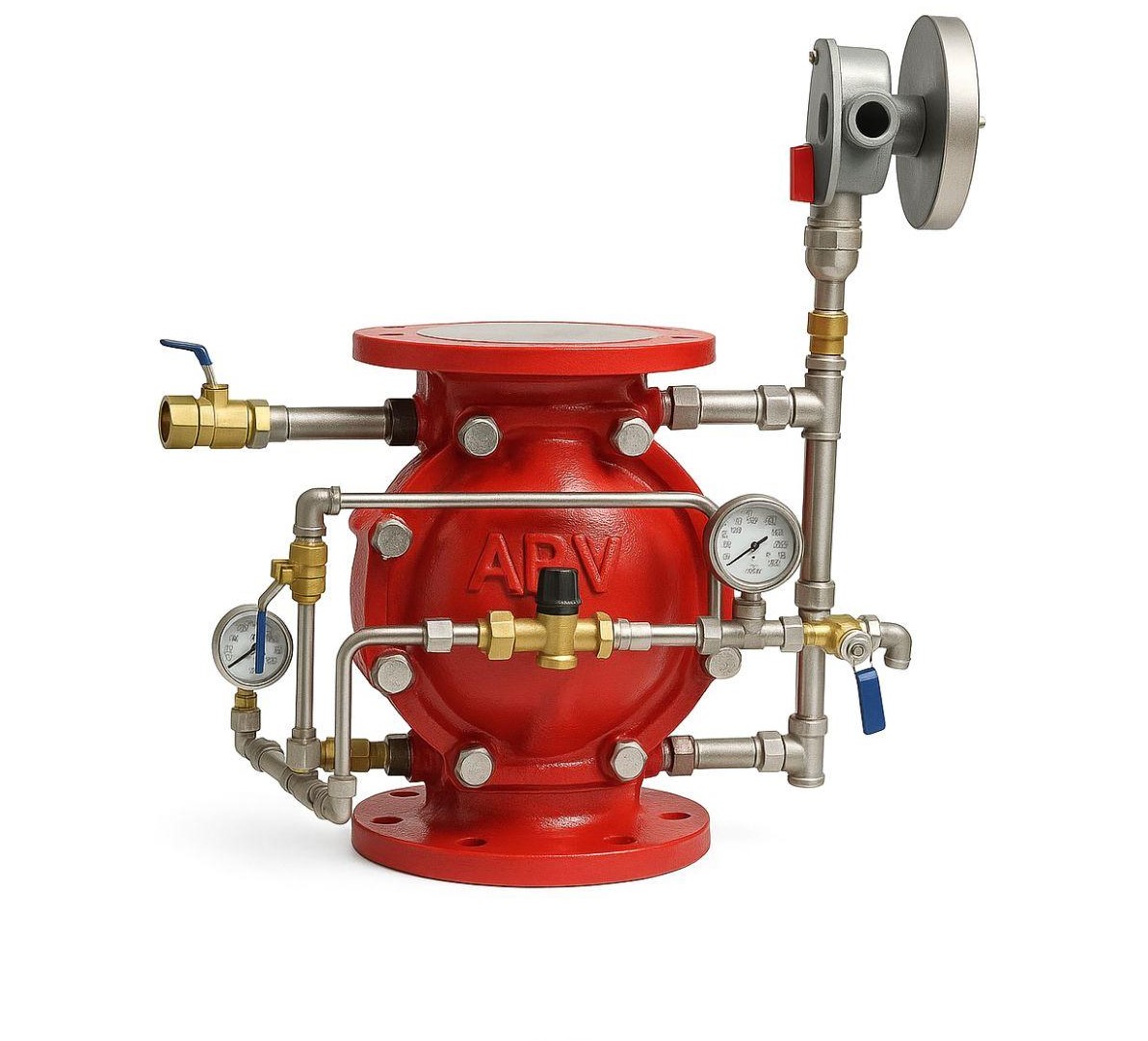

Van xả tràn ARV ADL850

Tổng quan

ARV ADL850 là dòng Deluge Valve (Van xả tràn) chuyên dụng cho các hệ thống chữa cháy bằng nước hoặc bọt foam. Thiết kế của van tập trung vào việc tối ưu hóa lưu lượng và giảm thiểu tổn thất áp suất khi dòng chảy đi qua thân van.

Van hoạt động dựa trên nguyên lý cân bằng áp suất giữa buồng màng và đường ống cấp nước. Khi áp suất buồng màng được giải phóng qua thiết bị kích hoạt (điện từ hoặc cơ), màng ngăn sẽ mở ra hoàn toàn để nước tràn vào hệ thống đầu phun hở.

Toàn bộ quy trình kiểm soát chất lượng của ARV đều được thực hiện nghiêm ngặt, với 100% sản phẩm phải trải qua thử nghiệm thủy tĩnh tại nhà máy trước khi xuất xưởng. Điều này khẳng định vị thế của ARV trong các dự án hạ tầng công nghiệp quy mô lớn.

Cấu tạo kỹ thuật

Sự bền bỉ của ARV ADL850 đến từ sự kết hợp của các vật liệu kỹ thuật cao cấp, giúp thiết bị chống chọi tốt với hiện tượng búa nước và ăn mòn hóa học:

• Thân và nắp van (Body & Cover): Được đúc từ gang cầu EN-GJL-500 (GGG50), mang lại khả năng chịu lực vượt trội.
• Màng ngăn (Diaphragm): Chế tạo từ cao su tự nhiên kết hợp với lớp vải Nylon tăng cường, đảm bảo độ đàn hồi và độ bền cơ học cao.
• Lò xo (Spring): Sử dụng thép không gỉ (Stainless Steel) để duy trì lực ép ổn định và chống rỉ sét trong môi trường nước.
• Bulông và Đai ốc: Làm từ thép cứng vững, đảm bảo liên kết chắc chắn giữa nắp van và thân van dưới áp suất cao.
• Vòng đệm lò xo (Spring Thrust Ring): Sử dụng vật liệu Polyamid giúp giảm ma sát và tăng tuổi thọ vận hành cho cơ cấu cơ khí bên trong.

Dải kích thước

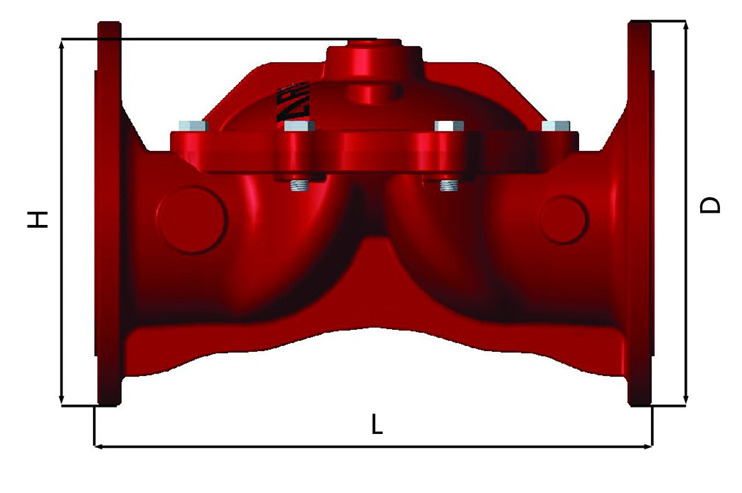

Dưới đây là bảng thông số kích thước chi tiết và quy đổi sang đường kính ngoài (Phi) thường dùng tại Việt Nam để quý khách hàng dễ dàng lựa chọn theo thực tế đường ống:

Hiệu suất thực tế

ARV ADL850 được thiết kế để vận hành ở áp suất làm việc tối đa (Max Operating Pressure) là 16 Bar. Đây là thông số tiêu chuẩn cho hầu hết các hệ thống cấp nước PCCC công nghiệp hiện nay.

Để đảm bảo an toàn tuyệt đối, van đã vượt qua các bài kiểm tra áp suất nghiêm ngặt bao gồm thử nghiệm thân van (Body/Shell Test) ở mức 24 Bar và thử nghiệm độ kín (Seat Test) ở mức 17.6 Bar.

Hiệu suất của van còn thể hiện ở khả năng phản ứng tức thì với tín hiệu điều khiển, giúp ngăn chặn hỏa hoạn lan rộng trong thời gian “vàng” của công tác cứu hỏa, giảm thiểu tối đa thiệt hại về người và của cho doanh nghiệp.

Kỹ thuật lắp đặt

Khi lắp đặt ARV ADL850, cần đảm bảo khoảng cách bảo trì tối thiểu quanh thân van để có thể tháo nắp cover và kiểm tra màng ngăn định kỳ mà không cần tháo toàn bộ thân van khỏi đường ống.

Hướng của van phải tuân theo chiều mũi tên đúc nổi trên thân để dòng nước đi đúng chiều từ dưới lên trên qua mặt ghế van. Việc lắp đặt sai hướng sẽ khiến hệ thống không thể tự động đóng kín hoặc không mở được khi cần thiết.

Kỹ thuật viên nên tích hợp thêm các van chặn (Gate Valve) phía trước và phía sau van xả tràn để thuận tiện cho việc cô lập hệ thống khi thực hiện các bài test chức năng hoặc thay thế linh kiện bộ Trim.

Phạm vi ứng dụng

Nhờ vào cấu trúc gang cầu GGG50 vững chắc, van ARV ADL850 được ứng dụng rộng rãi trong các môi trường có độ rung lắc mạnh và yêu cầu an toàn cao như nhà máy luyện kim và xưởng đóng tàu.

Trong các kho bãi chứa vật liệu dễ cháy như bông vải, gỗ hoặc giấy, hệ thống Deluge sử dụng van ARV giúp tạo ra một màn nước dày đặc, bao phủ toàn bộ không gian ngay lập tức để dập tắt đám cháy diện rộng.

• Nhà máy điện & Hóa chất: Bảo vệ các khu vực máy biến áp và bồn chứa hóa chất dễ cháy nổ.
• Sân bay & Cảng biển: Lắp đặt tại các nhà chứa máy bay (Hangar) và các kho ngoại quan có trần cao.
• Hầm mỏ & Đường hầm: Hệ thống chữa cháy tự động cho các công trình ngầm có điều kiện thông gió hạn chế.
• Bãi đỗ xe cao tầng: Kiểm soát nguy cơ hỏa hoạn liên hoàn từ các phương tiện giao thông trong không gian kín.
