Tổng quan

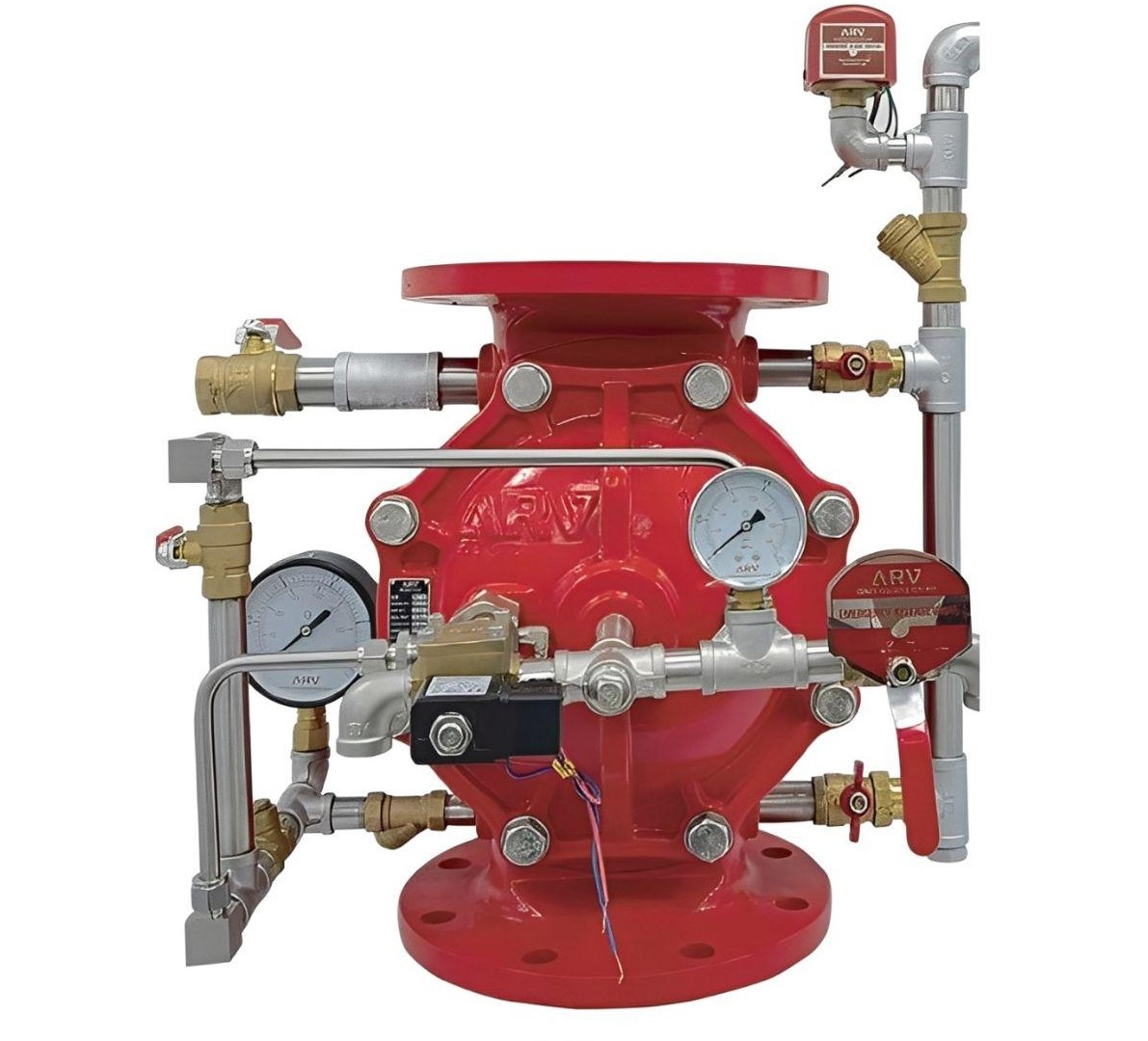

Van xả tràn ARV Model DLM (Deluge Valve) là dòng van điều khiển màng ngăn, được thiết kế chuyên biệt cho các hệ thống phòng cháy chữa cháy (PCCC) công nghiệp hiện đại. Thiết bị vận hành dựa trên cơ chế kích hoạt bằng điện từ thông qua Solenoid 24V DC.
Sản phẩm đóng vai trò là “trái tim” trong hệ thống chữa cháy tràn ngập, nơi các đầu phun hở luôn sẵn sàng xả nước trên diện rộng. Khi có tín hiệu từ tủ trung tâm báo cháy, van sẽ mở tức thì để cấp nước cho toàn bộ khu vực bảo vệ.
Một đặc tính quan trọng của Model DLM là tính năng Manual Reset (Thiết lập thủ công). Sau khi van đã kích hoạt và dập tắt đám cháy, van sẽ giữ nguyên trạng thái mở cho đến khi người vận hành thực hiện thao tác reset trực tiếp tại thân van.
Thiết bị được sản xuất bởi thương hiệu ARV – một cái tên bảo chứng cho chất lượng trong ngành van công nghiệp Việt Nam. Sự kết hợp giữa công nghệ tiên chế và vật liệu bền bỉ giúp DLM trở thành lựa chọn ưu tiên cho các công trình trọng điểm.
Với cấu tạo dạng màng (Diaphragm type), van loại bỏ được các hiện tượng kẹt cơ học thường gặp ở các dòng van cánh lật truyền thống. Điều này giúp nâng cao độ tin cậy vận hành trong những tình huống khẩn cấp nhất.
Cấu tạo kỹ thuật
Sự bền bỉ của van ARV DLM đến từ hệ thống vật liệu được chọn lọc kỹ lưỡng, có khả năng chống chọi với môi trường khắc nghiệt và áp suất nước cực lớn trong các hệ công nghiệp nặng.
Thân và nắp van được đúc từ gang cầu (Ductile Iron GGG50), loại vật liệu có độ bền kéo cao và khả năng chịu lực va đập tốt hơn hẳn gang xám thông thường. Bề mặt được bao phủ bởi lớp sơn Epoxy tĩnh điện màu đỏ đặc trưng.
Lớp sơn Epoxy này không chỉ mang tính thẩm mỹ mà còn đóng vai trò lá chắn chống oxy hóa, ngăn chặn sự ăn mòn từ độ ẩm và hóa chất trong không khí tại các nhà máy hoặc kho bãi.
| Thành phần chính | Vật liệu chi tiết | Đặc điểm kỹ thuật |
|---|---|---|
| Thân và Nắp van | Gang cầu GGG50 | Chịu áp lực Max 21 Bar |
| Màng ngăn (Diaphragm) | Cao su tự nhiên | Đàn hồi cao, đóng kín tuyệt đối |
| Hệ thống Trim (Ống dẫn) | Inox 304 / Đồng | Chống gỉ sét, dẫn dòng ổn định |
| Van điện từ (Solenoid) | 2/2 Way N.C. | Điện áp 24V DC tiêu chuẩn PCCC |
| Phụ kiện (Bulông/Lò xo) | Thép không gỉ 304 | Độ bền cơ học lâu dài |
Hệ thống ống phụ kiện (Trim kit) của van được lắp đặt đồng bộ, bao gồm đồng hồ đo áp suất để theo dõi trạng thái áp lực tại buồng ngăn và đường ống chính một cách trực quan.
Cơ chế vận hành “Normal Closed” (Thường đóng) của Solenoid đảm bảo hệ thống luôn trong trạng thái sẵn sàng. Khi có điện năng kích hoạt, dòng nước mồi sẽ được xả ra, tạo sự chênh lệch áp suất để mở màng ngăn.
Dải kích thước
Để đáp ứng yêu cầu của các hệ thống thủy lực công nghiệp từ trung bình đến lớn, ARV Model DLM cung cấp dải kích thước đa dạng với khả năng tương thích cao với các tiêu chuẩn đường ống tại Việt Nam.

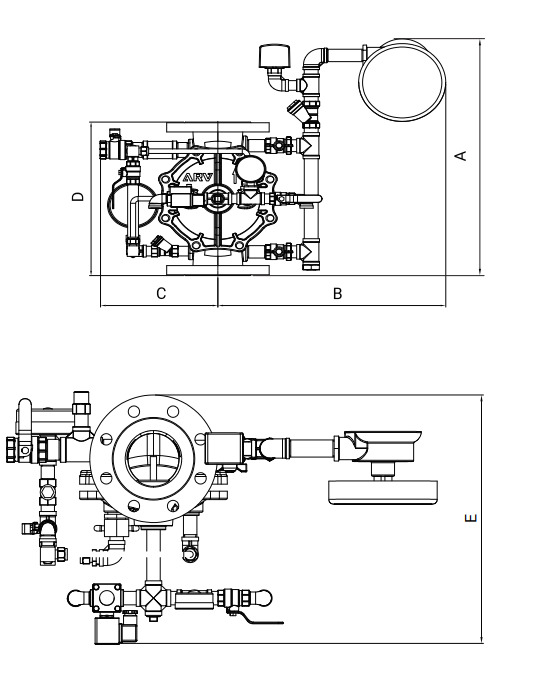

Kích thước của van được tính theo danh định DN (mm), quy đổi sang đơn vị Inch và đường kính ngoài Phi (mm) để thuận tiện cho việc lựa chọn vật tư thi công và đấu nối mặt bích.
| Kích thước danh định | Quy đổi Phi (mm) | Ứng dụng thực tế |
|---|---|---|
| DN65 (2½”) | Phi 75 – 76 mm | Dùng cho các cụm xả tràn cục bộ hoặc khu vực diện tích nhỏ. |
| DN80 (3″) | Phi 89 – 90 mm | Phù hợp cho các đường ống nhánh trong nhà xưởng sản xuất. |
| DN100 (4″) | Phi 110 – 114 mm | Kích thước tiêu chuẩn cho các hệ thống PCCC tòa nhà cao tầng. |
| DN125 (5″) | Phi 140 – 141 mm | Dùng cho hệ thống cấp nước chữa cháy khu vực kho bãi trung bình. |
| DN150 (6″) | Phi 160 – 168 mm | Sử dụng cho trục chính PCCC tại các nhà máy lọc dầu, hóa chất. |
| DN200 (8″) | Phi 219 – 220 mm | Giải pháp cho các trạm bơm công suất lớn và khu công nghiệp nặng. |
Việc nắm rõ thông số Phi giúp kỹ sư cơ điện tính toán chính xác lưu lượng nước (Flow rate) cần thiết để đảm bảo áp lực đầu ra tại các đầu phun đạt tiêu chuẩn an toàn cháy nổ.
Các mặt bích kết nối của van tuân thủ tiêu chuẩn ISO 7005-2 hoặc ANSI, cho phép kết nối dễ dàng với các loại ống thép mạ kẽm hoặc ống inox thường dùng trong công nghiệp.
Hiệu suất thực tế
Van xả tràn ARV DLM nổi bật với hiệu suất đóng mở cực nhanh. Trong các thử nghiệm thực tế, thời gian từ khi Solenoid nhận tín hiệu đến khi nước tràn qua cửa van chính là gần như tức thì.
Áp suất làm việc tối đa đạt 21 bar (300 psi) cho phép van hoạt động ổn định trong các hệ thống tăng áp mạnh mẽ mà không xảy ra hiện tượng rò rỉ hay biến dạng màng ngăn.
Khả năng chịu nhiệt độ môi trường và dòng chất lỏng lên đến 80°C đảm bảo van hoạt động bền bỉ trong các điều kiện khắc nghiệt của nhà máy nhiệt điện hoặc các khu vực sản xuất có nhiệt độ cao.
- Độ sụt áp (Pressure Drop) qua van thấp, giúp tối ưu hóa công suất của máy bơm chữa cháy.
- Khả năng tự làm sạch của hệ thống Pilot giúp hạn chế tắc nghẽn do cặn bẩn trong nước.
- Màng ngăn cao su có độ đàn hồi vượt trội, duy trì tuổi thọ trên 10 năm trong điều kiện bảo dưỡng đúng cách.
- Hoạt động êm ái, giảm thiểu hiện tượng búa nước (Water Hammer) gây hại cho đường ống.
Kỹ thuật lắp đặt
Lắp đặt van xả tràn yêu cầu độ chính xác kỹ thuật cao để đảm bảo hệ thống không bị kích hoạt giả hoặc không hoạt động khi có sự cố thực tế xảy ra.
Vị trí lắp đặt nên là nơi khô ráo, tránh ánh nắng trực tiếp và phải có hệ thống thoát nước sàn đủ lớn để xử lý lượng nước xả ra khi kiểm tra định kỳ (Test van).
Trước khi lắp đặt, kỹ thuật viên cần vệ sinh sạch sẽ đường ống để loại bỏ rác thải, xỉ hàn. Các mạt kim loại nhỏ có thể gây hư hỏng màng ngăn hoặc làm tắc nghẽn van điện từ Solenoid.
- Lắp đặt van theo chiều đứng hoặc ngang tùy theo thiết kế, nhưng phải đảm bảo mặt đồng hồ dễ quan sát.
- Kết nối nguồn điện 24V DC ổn định, có nguồn dự phòng (UPS) để đảm bảo van luôn sẵn sàng kích hoạt.
- Sử dụng các khớp nối mềm ở hai đầu van để triệt tiêu rung động từ máy bơm truyền đến thân van.
- Luôn lắp đặt một van chặn (Gate Valve) phía trước và phía sau để phục vụ công tác bảo trì, bảo dưỡng định kỳ.
Sau khi lắp đặt xong, cần thực hiện quy trình chạy thử bằng cách kích hoạt Solenoid và kiểm tra chức năng Reset thủ công để đảm bảo mọi bộ phận cơ khí và điện tử phối hợp nhịp nhàng.
Phạm vi ứng dụng
Nhờ tính đa năng và độ tin cậy tuyệt đối, van ARV Model DLM hiện diện trong hầu hết các phân khúc hạ tầng công nghiệp và dân dụng chất lượng cao tại Việt Nam.
Trong hệ thống chữa cháy tràn ngập (Deluge System), van được sử dụng để bảo vệ các đối tượng có nguy cơ cháy lan nhanh hoặc các thiết bị có giá trị kinh tế lớn.
| Lĩnh vực | Vị trí ứng dụng cụ thể |
|---|---|
| Năng lượng & Dầu khí | Giàn khoan, kho chứa xăng dầu, trạm chiết nạp gas hóa lỏng (LPG). |
| Sản xuất công nghiệp | Nhà máy gỗ, xưởng may mặc, kho giấy, nhà máy hóa chất dễ cháy. |
| Hạ tầng giao thông | Hầm đường bộ xuyên núi, nhà ga hàng không, bãi đỗ xe thông minh ngầm. |
| Công trình dân dụng | Tầng hầm chung cư cao cấp, trung tâm thương mại, trung tâm dữ liệu (Data Center). |
Với sự kết hợp hoàn hảo giữa thông số kỹ thuật chuẩn quốc tế và sự am hiểu thị trường nội địa, van xả tràn ARV DLM chính là giải pháp an toàn tối ưu cho mọi công trình.
