Tổng quan

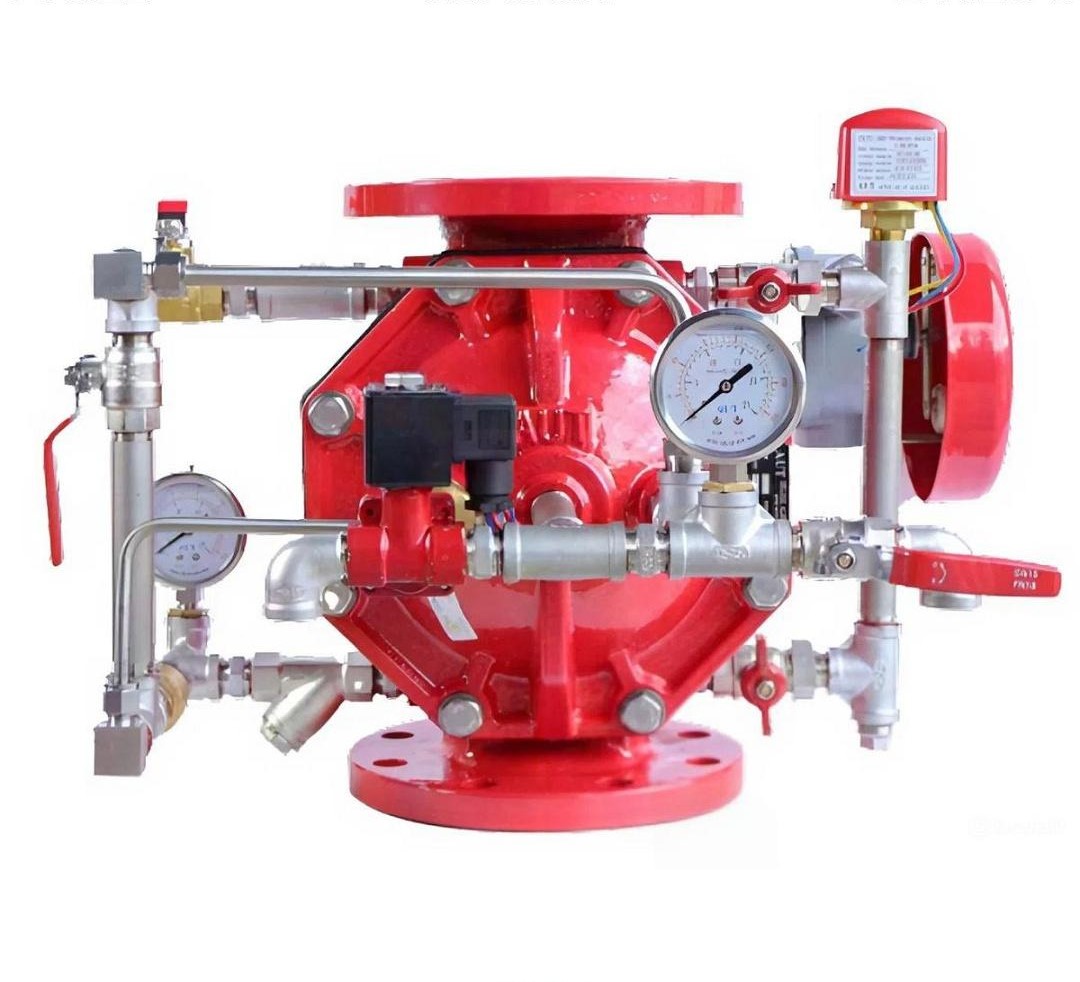

Van xả tràn AUT FIG12 (Deluge Valve) là dòng thiết bị điều khiển thủy lực cao cấp được nhập khẩu trực tiếp từ Malaysia, thiết kế chuyên biệt cho các hệ thống phòng cháy chữa cháy (PCCC) công nghiệp. Sản phẩm đóng vai trò là van chặn tự động trong hệ thống đường ống hở, chỉ cho phép nước đi qua khi có tín hiệu kích hoạt từ các thiết bị cảm biến hoặc thao tác thủ công từ người vận hành.
Với cơ chế vận hành bằng màng ngăn (Diaphragm), FIG12 đảm bảo khả năng phản ứng tức thì với áp suất làm việc tối đa lên đến 16 Bar (232 PSI), đáp ứng các tiêu chuẩn an toàn quốc tế khắt khe nhất. Model này thường được trang bị bộ Trim điện từ (Electric Actuation Trim), cho phép tích hợp mượt mà vào trung tâm điều khiển báo cháy của các tòa nhà và nhà máy hiện đại.
Sự xuất hiện của AUT FIG12 trong hệ thống PCCC không chỉ là yêu cầu về kỹ thuật mà còn là sự đảm bảo về hiệu suất dập lửa diện rộng. Với uy tín từ thương hiệu AUT Malaysia, thiết bị này đã trở thành lựa chọn ưu tiên cho các dự án hạ tầng trọng điểm, nơi đòi hỏi độ tin cậy tuyệt đối của thiết bị trong mọi điều kiện môi trường khắc nghiệt nhất.
Cấu tạo kỹ thuật
Cụm van xả tràn AUT FIG12 được cấu thành từ một hệ thống phức hợp các thiết bị phụ trợ (Trim kit) lắp đặt xung quanh thân van chính. Các thành phần này phối hợp chặt chẽ để kiểm soát áp suất trong khoang màng ngăn, giữ cho van ở trạng thái đóng hoàn toàn cho đến khi có sự cố hỏa hoạn xảy ra gây mất áp suất khóa.
Thân van chính được đúc từ gang cầu bền bỉ, kết nối mặt bích theo các tiêu chuẩn EN, GB hoặc ISO, giúp việc lắp đặt vào hệ thống ống dẫn trở nên linh hoạt. Hệ thống Trim đi kèm bao gồm van điện từ (Solenoid Valve), công tắc áp suất (Waterflow Pressure Alarm Switch) và chuông báo cháy thủy lực, tạo nên một chu trình cảnh báo và chữa cháy khép kín.
| Ký hiệu | Thành phần cấu tạo | Chức năng hệ thống |
|---|---|---|
| E | Solenoid Valve | Kích hoạt mở van bằng tín hiệu điện từ xa. |
| C | Emergency Manual Valve | Mở van khẩn cấp bằng tay khi mất điện. |
| K | Pressure Alarm Switch | Gửi tín hiệu xác nhận dòng chảy về trung tâm. |
| M | Anti-Reset Valve | Ngăn chặn việc van tự động đóng lại ngoài ý muốn. |
| J | Diaphragm Pressure Gauge | Theo dõi áp suất thực tế trong khoang màng ngăn. |
Dải kích thước và Quy đổi hệ Phi (mm)
Dòng van FIG12 của AUT cung cấp dải kích thước rộng từ DN50 đến DN200 (tương đương từ 2 inch đến 8 inch), phù hợp cho nhiều phân khúc lưu lượng khác nhau. Việc nắm rõ thông số quy đổi từ DN sang hệ Phi (mm) là cực kỳ quan trọng để các kỹ sư cơ điện chọn lựa đúng loại ống dẫn và phụ kiện kết nối phù hợp trên công trường.

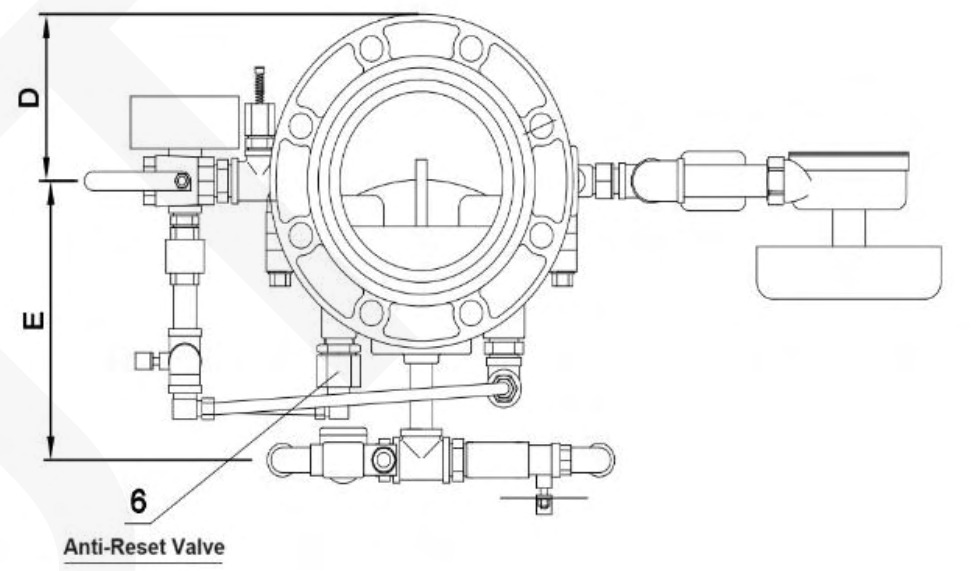

Dưới đây là bảng thông số kích thước danh định và các kích thước vật lý chi tiết (A, B, C, D, E) theo đơn vị Millimeter (mm) được trích xuất trực tiếp từ tài liệu kỹ thuật của nhà sản xuất AUT Malaysia:
| DN (Size) | Quy đổi Phi (mm) | Chiều dài A (mm) | Chiều ngang B (mm) | Chiều ngang C (mm) |
|---|---|---|---|---|
| DN50 (2″) | ~ Ø60 mm | 326 mm | 200 mm | 98 mm. |
| DN65 (2.5″) | ~ Ø76 mm | 326 mm | 200 mm | 98 mm. |
| DN80 (3″) | ~ Ø90 mm | 330 mm | 200 mm | 108 mm. |
| DN100 (4″) | ~ Ø114 mm | 330 mm | 200 mm | 108 mm. |
| DN150 (6″) | ~ Ø168 mm | 400 mm | 220 mm | 140 mm. |
| DN200 (8″) | ~ Ø219 mm | 508 mm | 270 mm | 168 mm. |
Hiệu suất thực tế
Hiệu suất của AUT FIG12 được khẳng định qua khả năng chịu áp suất làm việc liên tục lên tới 16 Bar mà không gây ra hiện tượng rò rỉ tại màng ngăn. Đặc tính thủy động học của thân van được tối ưu hóa để giảm thiểu tối đa tổn thất áp suất khi nước đi qua, đảm bảo các đầu phun sprinkler cuối dòng vẫn nhận đủ áp lực để tạo màng ngăn nước hiệu quả.
Hệ thống màng ngăn của van được thiết kế để có tuổi thọ cao, chịu được các chu kỳ đóng mở thử nghiệm định kỳ mà không bị biến dạng hay lão hóa. Ngoài ra, bộ phận Anti-Reset Valve tích hợp giúp hệ thống duy trì trạng thái mở sau khi được kích hoạt, đảm bảo đám cháy được dập tắt hoàn toàn trước khi người vận hành tiến hành khôi phục hệ thống theo cách thủ công.
- Kích hoạt đa năng: Hỗ trợ kích hoạt bằng điện thông qua Solenoid hoặc bằng tay qua van khẩn cấp.
- Tương thích cao: Kết nối mặt bích đa tiêu chuẩn cho phép lắp đặt dễ dàng vào các mạng lưới ống thép công nghiệp.
- Báo động tức thì: Công tắc áp suất và chuông báo phản ứng ngay khi có dòng chảy, giúp thông tin sự cố được cập nhật thời gian thực.
- Độ bền công nghiệp: Lớp sơn phủ chống ăn mòn giúp thiết bị hoạt động tốt trong môi trường có độ ẩm cao.
Kỹ thuật lắp đặt
Theo hướng dẫn từ catalogue, model FIG12 được thiết kế ưu tiên cho việc lắp đặt theo phương thẳng đứng (Vertical installation). Việc lắp đặt đúng hướng không chỉ đảm bảo cơ chế thoát nước trong khoang màng ngăn hoạt động chính xác mà còn giúp các phụ kiện như chuông báo và công tắc áp suất đạt độ nhạy tối ưu.
Trước khi lắp đặt, đơn vị thi công cần tiến hành xả rửa đường ống để loại bỏ rác bẩn, tránh làm tắc nghẽn bộ lọc trong hệ thống Trim. Các kết nối ren của bộ Trim từ DN50 đến DN300 thường tuân theo tiêu chuẩn ISO 7-1, do đó cần sử dụng băng tan hoặc keo chuyên dụng để đảm bảo độ kín khít tuyệt đối cho các đường ống điều khiển nhỏ.
Cần đặc biệt lưu ý duy trì không gian bảo trì xung quanh cụm van, đặc biệt là khu vực van xả hệ thống (System Drain Valve) và khu vực kiểm tra chuông báo. Sau khi hoàn tất lắp đặt, hệ thống phải được thử nghiệm áp suất và kích hoạt thử qua van Alarm Test để xác nhận toàn bộ cụm thiết bị vận hành đồng bộ theo thiết kế.
Phạm vi ứng dụng
Van xả tràn AUT FIG12 là giải pháp lý tưởng cho các hệ thống chữa cháy màng ngăn (Drencher) dùng để ngăn cháy lan trong các nhà xưởng sản xuất gỗ, kho chứa giấy hoặc các nhà máy hóa chất. Trong các khu vực này, tốc độ cháy lan rất nhanh, đòi hỏi một lượng nước lớn phải được phun ra đồng thời trên một diện tích rộng để khống chế đám cháy ngay từ khi bắt đầu.
Ngoài ra, sản phẩm còn được ứng dụng rộng rãi để bảo vệ các bồn chứa xăng dầu, trạm biến áp trung thế và cao thế bằng cách phun nước làm mát bề mặt khi có nhiệt độ tăng cao bất thường. Khả năng tích hợp với hệ thống báo cháy tự động giúp FIG12 trở thành một phần không thể thiếu trong cấu trúc an toàn của các tòa nhà cao tầng, trung tâm dữ liệu (Data Center) và các hầm đường ống kỹ thuật phức tạp.
- Công nghiệp năng lượng: Nhà máy điện, trạm biến áp, kho nhiên liệu.
- Sản xuất hàng hóa: Kho bãi logistics, nhà máy may mặc, xưởng cơ khí.
- Công trình công cộng: Sân bay, nhà ga, trung tâm triển lãm quốc tế.
- Hệ thống chữa cháy bọt: Kết hợp với bộ trộn Foam để chữa cháy các chất lỏng dễ cháy.
