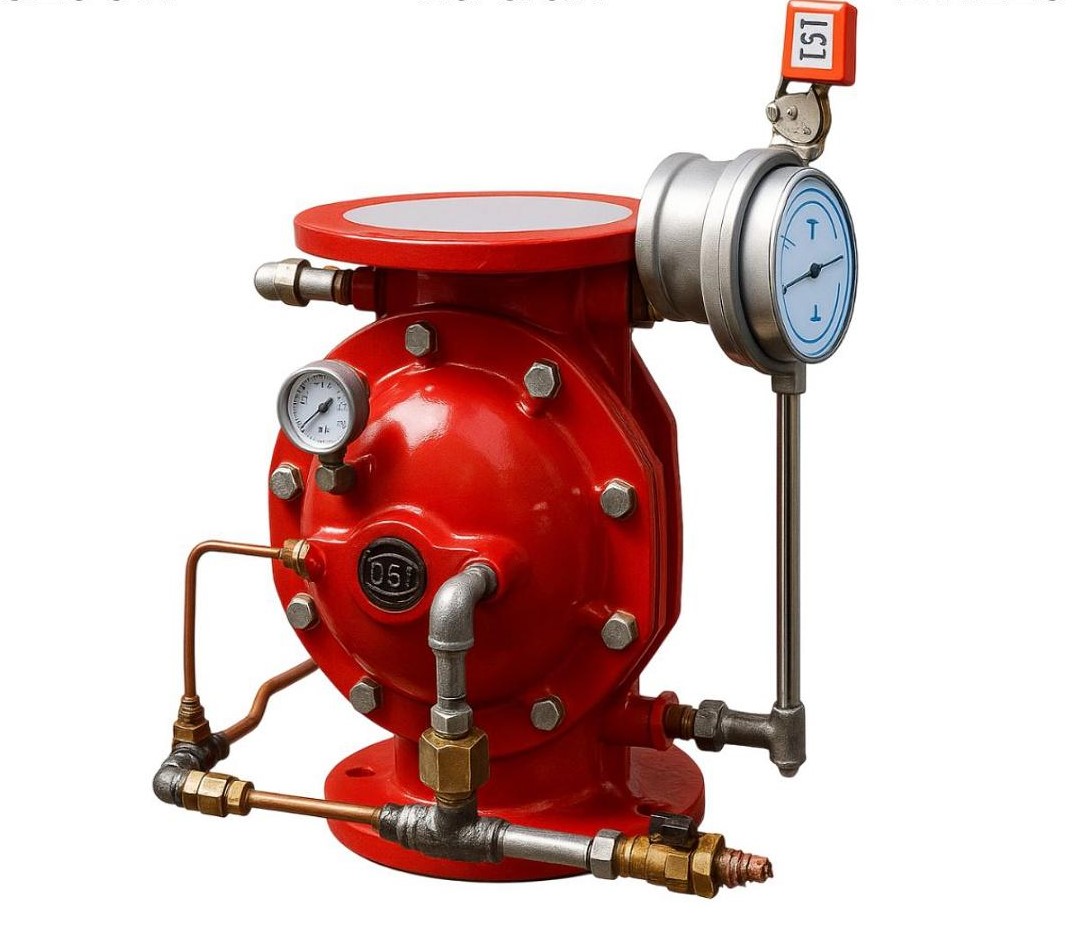

Van xả tràn AUTA 9100H

Tổng quan

Van xả tràn (Deluge Valve) AUTA 9100H là loại van màng ngăn được điều khiển bởi áp lực đường ống. Ở trạng thái chờ, áp suất nước được dẫn vào buồng màng thông qua bộ Trim, giữ cho màng ngăn đóng chặt cửa xả. Khi có tín hiệu hỏa hoạn, áp suất trong buồng màng được giải phóng, cho phép nước tràn qua van đến các đầu phun hở.

Điểm khác biệt của hệ công nghiệp AUTA chính là lớp phủ Epoxy Resin có độ dày tối thiểu 250 micron, được sơn tĩnh điện theo phương pháp liên kết nhiệt. Lớp phủ này tạo ra một màng bảo vệ cực kỳ bền bỉ, giúp van không bị oxy hóa hay ăn mòn bởi các tác nhân hóa học thường thấy trong các khu công nghiệp nặng.

Bên cạnh đó, thiết kế của 9100H tối ưu hóa dòng chảy, giảm thiểu tối đa tổn thất áp suất khi van mở hoàn toàn. Điều này cực kỳ quan trọng đối với các hệ thống PCCC cần lưu lượng nước cực lớn để bao phủ diện tích cháy rộng trong vài giây đầu tiên, ngăn chặn sự cố lan rộng ra các khu vực lân cận.

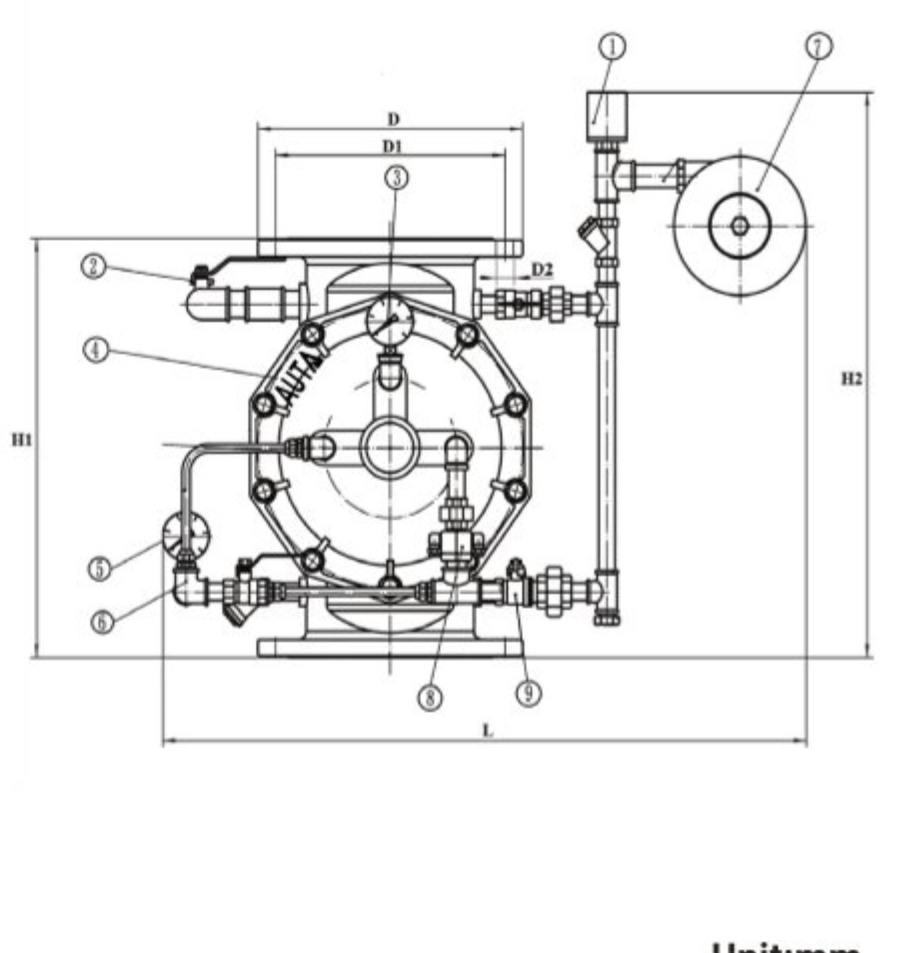

Cấu tạo kỹ thuật

Cấu tạo của van xả tràn AUTA 9100H là sự kết hợp tinh tế giữa thân van bền bỉ và bộ Trim điều khiển chính xác. Thân van làm từ gang cầu GGG50 mang lại khả năng chịu áp lực PN16 (tương đương 16 bar) mà không gây biến dạng hay nứt vỡ dưới tác động của búa nước hoặc nhiệt độ môi trường thay đổi đột ngột.

Bộ Trim điều khiển (Control Trims) là thành phần linh hồn của van, bao gồm hệ thống ống dẫn, van bi, và các thiết bị báo động bằng thép không gỉ SS304. Việc sử dụng vật liệu cao cấp này đảm bảo hệ thống không bị kẹt do rỉ sét sau một thời gian dài không hoạt động, một lỗi phổ biến ở các dòng van kém chất lượng.

• Màng ngăn (Diaphragm): Được làm từ cao su EPDM gia cường vải kỹ thuật, có độ đàn hồi cao và khả năng chịu nhiệt từ 0°C đến 80°C mà không bị giòn gãy hay biến dạng theo thời gian.
• Chuông nước (Water Motor Alarm): Hoạt động hoàn toàn bằng áp lực nước, phát ra âm thanh cảnh báo lớn mà không cần nguồn điện, đảm bảo tính an toàn tuyệt đối khi xảy ra sự cố cháy nổ gây mất điện.
• Van điện từ (Solenoid Valve): Linh kiện đạt chuẩn quốc tế, cho phép kích hoạt van từ xa thông qua tủ trung tâm báo cháy, tăng cường tính tự động hóa cho hệ thống PCCC công nghiệp.
• Hệ thống lọc (Strainer): Được tích hợp sẵn để ngăn chặn rác, cặn bẩn xâm nhập vào buồng màng, bảo vệ các chi tiết nhỏ bên trong bộ Trim không bị tắc nghẽn.

Dải kích thước

Việc lựa chọn đúng kích thước van không chỉ đảm bảo lưu lượng nước mà còn giúp tối ưu chi phí lắp đặt. Dưới đây là bảng quy đổi từ thông số DN sang đường kính ngoài (Phi) và ứng dụng thực tế cho từng phân khúc đường ống trong hạ tầng công nghiệp hiện nay:

Hiệu suất thực tế

Hiệu suất của van AUTA 9100H được chứng minh qua khả năng vận hành bền bỉ trong các thử nghiệm khắc nghiệt. Với áp suất thử nghiệm lên tới 24 bar (1.5 lần áp suất làm việc định mức), van đảm bảo không rò rỉ và duy trì tính nguyên vẹn cấu trúc ngay cả khi hệ thống bơm chữa cháy hoạt động ở công suất tối đa.

Cơ chế giải phóng áp suất buồng màng của van cực kỳ nhạy bén. Thực tế ghi nhận thời gian từ khi van điện từ nhận tín hiệu đến khi nước tràn hoàn toàn qua cửa xả chỉ tính bằng giây. Điều này giúp dập tắt các đám cháy bùng phát nhanh từ các vật liệu dễ cháy như vải, nhựa, gỗ hoặc hóa chất lỏng một cách hiệu quả nhất.

Hơn nữa, thiết kế “Full Port” cho phép dòng nước đi qua với lực cản thấp nhất, đảm bảo áp lực tại các đầu phun ở cuối đường ống vẫn đủ mạnh để xé nhỏ giọt nước, tạo thành màn sương hoặc tia nước mạnh tùy theo thiết kế của đầu phun hở (Open Sprinklers).

Kỹ thuật lắp đặt

Quy trình lắp đặt van xả tràn AUTA 9100H đòi hỏi sự chính xác để hệ thống luôn trong trạng thái sẵn sàng chiến đấu. Van nên được lắp đặt theo phương thẳng đứng hoặc phương ngang tùy theo không gian trạm bơm, nhưng phải đảm bảo hướng mũi tên trên thân van trùng với hướng dòng chảy của nguồn nước cấp.

Trước khi lắp đặt, kỹ thuật viên cần súc rửa đường ống sạch sẽ để loại bỏ xỉ hàn, cát đá hoặc rác thải công nghiệp có thể làm hỏng màng ngăn hoặc tắc nghẽn bộ lọc Trim. Việc sử dụng các gioăng làm kín mặt bích chất lượng cao là bắt buộc để tránh tình trạng rò rỉ áp suất gây sụt áp hệ thống báo cháy.

Một điểm lưu ý quan trọng là vị trí lắp đặt phải đủ ánh sáng và không gian để thuận tiện cho công tác kiểm tra định kỳ hàng tháng. Bộ Trim với các đồng hồ áp suất cần được đặt ở vị trí dễ quan sát để kỹ sư vận hành có thể nhanh chóng kiểm tra tình trạng áp suất trong buồng màng và áp suất đường ống cấp nước.

Phạm vi ứng dụng

Với đặc thù là dòng van điều khiển lưu lượng lớn, AUTA 9100H thường được ứng dụng trong các hệ thống chữa cháy tràn ngập (Deluge Systems). Đây là giải pháp tối ưu cho những khu vực mà hỏa hoạn có tốc độ lan truyền cực nhanh, nơi mà các đầu phun kín (Sprinkler) thông thường không đủ khả năng khống chế kịp thời.

Trong các nhà máy lọc dầu hoặc khu chứa bồn nhiên liệu, van 9100H được dùng để cung cấp nước làm mát bề mặt bồn chứa, ngăn chặn hiện tượng nổ do nhiệt độ tăng quá cao. Khả năng chịu đựng môi trường hơi muối ở các cảng biển cũng là một ưu thế giúp dòng van từ Malaysia này được tin dùng rộng rãi.

• Công nghiệp dệt may & Giấy: Bảo vệ các kho chứa nguyên liệu khô dễ cháy bằng hệ thống phun mưa áp lực cao.
• Sân bay & Nhà ga: Lắp đặt tại các nhà hangar máy bay, nơi có diện tích rộng và yêu cầu dập cháy tức thì trên toàn bộ mặt sàn.
• Trạm biến áp: Kết hợp với hệ thống phun sương để cách điện và làm mát nhanh các máy biến thế công suất lớn khi xảy ra sự cố chạm chập.
• Tòa nhà thông minh: Sử dụng làm van tổng cho các tầng hầm để xe, nơi tập trung nhiều phương tiện giao thông và vật liệu nổ (xăng dầu).
