Tổng quan
Van xả tràn ShinYi DGVX (Deluge Valve) là một thiết bị điều khiển thủy lực tự động không thể thiếu trong các hệ thống phòng cháy chữa cháy quy mô công nghiệp. Được sản xuất bởi thương hiệu ShinYi – đơn vị uy tín hàng đầu tại Việt Nam với công nghệ từ Đài Loan, dòng van này đóng vai trò như một “cửa ngõ” an ninh, cho phép giải phóng lưu lượng nước lớn ngay lập tức khi phát hiện có sự cố hỏa hoạn xảy ra trong khu vực bảo vệ.
Khác với các loại van chặn thông thường, DGVX vận hành dựa trên cơ chế chênh lệch áp suất tại khoang ngăn chặn. Thiết bị này được thiết kế để hoạt động trong các hệ thống màng ngăn (Drencher) hoặc hệ thống chữa cháy tràn ngập, nơi mà toàn bộ các đầu phun đều ở trạng thái mở sẵn. Khi có tín hiệu kích hoạt từ hệ thống báo cháy trung tâm hoặc thao tác thủ công, van sẽ mở hoàn toàn trong thời gian cực ngắn để dập tắt đám cháy trên diện rộng.
Sản phẩm không chỉ đáp ứng các tiêu chuẩn kỹ thuật nội địa mà còn đạt các chứng chỉ quốc tế về kiểm định an toàn PCCC. Với đặc thù là hệ công nghiệp, van xả tràn ShinYi DGVX được chế tạo từ các vật liệu chịu lực cao, bề mặt phủ sơn Epoxy độ dày lớn, giúp chống lại sự ăn mòn của môi trường và đảm bảo tính sẵn sàng hoạt động lên đến hàng chục năm mà không bị kẹt hay hỏng hóc bất ngờ.
Cấu tạo kỹ thuật

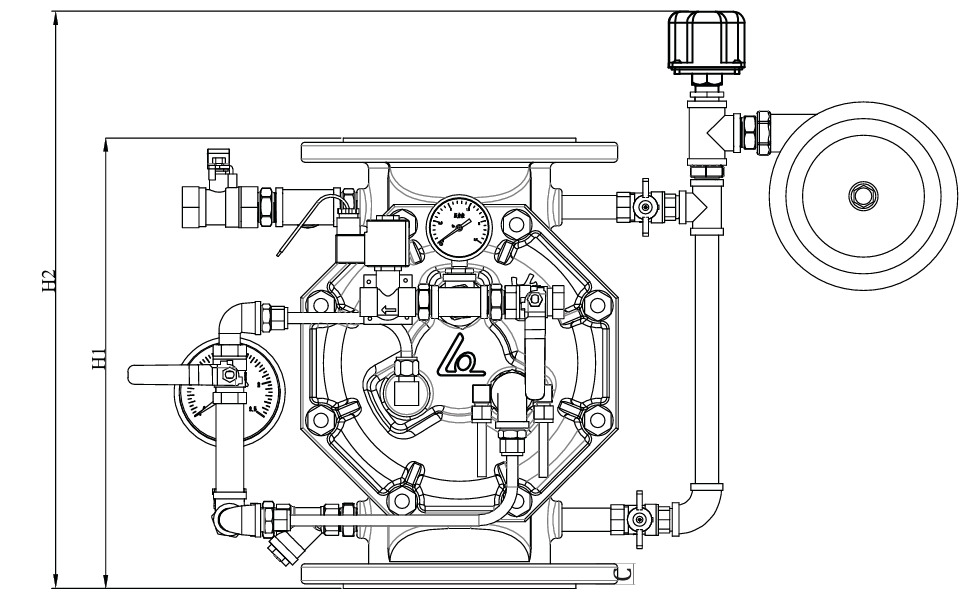

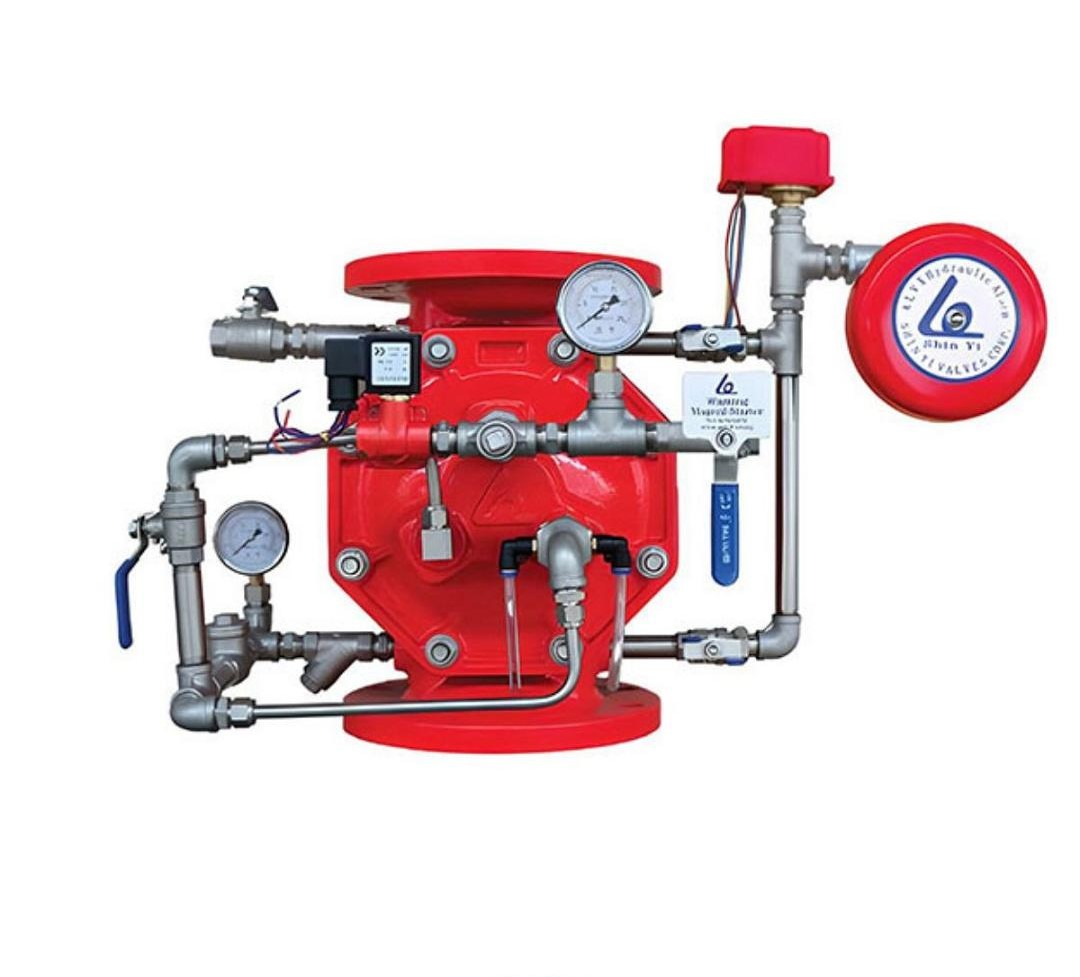

Cấu tạo của cụm van xả tràn DGVX là một hệ thống phức hợp bao gồm thân van chính và các phụ kiện điều khiển đi kèm (Trim kit). Thân van được đúc bằng gang cầu (Ductile Iron) có độ bền cơ học vượt trội so với gang xám thông thường, giúp chịu được áp suất va đập của dòng nước khi mở đột ngột. Bên trong là màng ngăn cao nấp (Diaphragm) có độ đàn hồi cao, đây là bộ phận ngăn nước trực tiếp từ nguồn cấp vào đường ống chữa cháy.
Hệ thống ống dẫn điều khiển (Trim kit) bao gồm: van điện từ (Solenoid Valve 24VDC), van bi thủ công, đồng hồ đo áp suất khoang trên và khoang dưới, cùng bộ lọc chữ Y để bảo vệ các linh kiện nhỏ khỏi cặn bẩn. Ngoài ra, cụm van còn tích hợp chuông báo cháy thủy lực (Water Motor Alarm), thiết bị này sẽ phát ra âm thanh cảnh báo bằng năng lượng dòng nước ngay khi van mở, giúp nhận diện sự cố mà không cần phụ thuộc hoàn toàn vào hệ thống điện.
| Thành phần | Vật liệu / Tiêu chuẩn | Chức năng chính |
|---|---|---|
| Thân van chính | Gang cầu (Ductile Iron) | Chịu áp lực chính và dẫn dòng nước. |
| Lớp phủ bề mặt | Sơn Epoxy đỏ | Chống oxy hóa và ăn mòn hóa chất. |
| Màng ngăn (Diaphragm) | Cao su EPDM / NBR | Đóng/mở dòng nước dựa trên áp suất. |
| Van điện từ | Điện áp 24V DC | Nhận tín hiệu từ tủ trung tâm PCCC. |
| Chuông báo | Hợp kim nhôm/Thép | Cảnh báo âm thanh bằng thủy lực. |
Dải kích thước và Quy đổi hệ Phi (mm)
Việc lựa chọn kích thước van xả tràn cần dựa trên lưu lượng nước tính toán của thiết kế PCCC và đường kính ống dẫn thực tế. Tại Việt Nam, các kỹ sư thường gọi tên kích thước theo định danh DN (Diameter Nominal) hoặc theo đường kính ngoài của ống (Phi – mm). ShinYi DGVX cung cấp đầy đủ các kích cỡ từ trung bình đến rất lớn để đáp ứng mọi nhu cầu dự án từ dân dụng đến khu chế xuất.
Dưới đây là bảng quy đổi chi tiết từ thông số DN sang Phi (mm) tương ứng và số lượng lỗ bulong trên mặt bích để người dùng dễ dàng đối chiếu khi thi công lắp đặt thực tế trên công trường:
| Kích thước DN | Quy đổi Phi (mm) | Số lỗ bulong (PN10/16) | Ứng dụng điển hình |
|---|---|---|---|
| DN65 | ~ Ø76 mm | 4 Lỗ | Hệ thống màng ngăn cho kho nhỏ, phòng máy. |
| DN80 | ~ Ø90 mm | 8 Lỗ | Bảo vệ khu vực trung chuyển hàng hóa quy mô vừa. |
| DN100 | ~ Ø114 mm | 8 Lỗ | Lắp đặt phổ biến trong các nhà xưởng sản xuất. |
| DN125 | ~ Ø140/141 mm | 8 Lỗ | Dùng cho trục chính cấp nước tầng của tòa nhà. |
| DN150 | ~ Ø168 mm | 8 Lỗ | Hệ thống PCCC tổng cho nhà máy dệt, may mặc. |
| DN200 | ~ Ø219 mm | 8 hoặc 12 Lỗ | Trạm bơm chữa cháy, khu công nghiệp nặng. |
| DN250/300 | ~ Ø273/323 mm | 12 Lỗ | Kho cảng, nhà máy lọc dầu, nhiệt điện. |
Hiệu suất thực tế
Hiệu suất vận hành của van xả tràn ShinYi DGVX được đánh giá cao nhờ vào khả năng phản ứng tức thời. Trong điều kiện thử nghiệm và thực tế, thời gian từ khi van điện từ kích hoạt đến khi nước thoát ra khỏi đầu phun chỉ tính bằng giây. Điều này cực kỳ quan trọng đối với các đám cháy xăng dầu hoặc hóa chất, nơi mà tốc độ cháy lan nhanh chóng có thể vô hiệu hóa mọi nỗ lực chữa cháy nếu hệ thống phản ứng chậm.
Van hoạt động ổn định trong dải áp suất làm việc từ 1.4 bar đến 16 bar (tương đương 16 kgf/cm2). Nhờ thiết kế tối ưu về thủy động học, tổn thất áp suất khi dòng nước đi qua van là rất thấp, đảm bảo áp lực nước tại các đầu phun xa nhất vẫn đạt tiêu chuẩn thiết kế. Ngoài ra, bộ phận màng ngăn cao su có khả năng chịu được chu kỳ đóng mở nhiều lần mà không bị biến dạng, giúp tăng tuổi thọ sử dụng và giảm chi phí thay thế phụ tùng.
- Áp suất làm việc tiêu chuẩn: PN10, PN16 hoặc JIS 10K/16K tùy theo yêu cầu dự án.
- Khả năng tự động hóa: Tích hợp hoàn hảo với các loại cảm biến khói, cảm biến nhiệt và tủ điều khiển trung tâm.
- Độ bền vật liệu: Thân van gang cầu chống va đập thủy lực (Water hammer) cực tốt.
- Tiện ích đi kèm: Công tắc áp lực gửi tín hiệu phản hồi về trung tâm để xác nhận van đã mở thành công.
Kỹ thuật lắp đặt
Lắp đặt cụm van xả tràn yêu cầu sự chính xác cao về kỹ thuật để tránh hiện tượng báo động giả hoặc van không mở khi có sự cố. Van DGVX thường được lắp đặt theo phương thẳng đứng (Vertical) hoặc phương ngang tùy theo không gian trạm bơm, nhưng khuyến khích lắp đứng để tối ưu hóa hoạt động của chuông báo và thoát nước đọng. Trước khi lắp, cần vệ sinh sạch sẽ đường ống để tránh sỏi đá bám vào màng ngăn làm hở van.
Cần lưu ý về hướng mũi tên đúc nổi trên thân van để đảm bảo dòng nước đi đúng chiều từ nguồn cấp vào hệ thống. Các kết nối mặt bích phải sử dụng gioăng cao su đệm phù hợp và siết bulong đối xứng để tránh tình trạng vênh bích gây rò rỉ. Ngoài ra, đường ống xả của van an toàn và van xả đáy cần được dẫn về hố thu nước để tránh làm ngập mặt sàn khu vực đặt thiết bị khi tiến hành bảo trì định kỳ.
Quy trình kiểm tra sau lắp đặt (Commissioning) bao gồm các bước: đóng van bi điều khiển, cấp nước vào khoang trên, quan sát đồng hồ áp suất và thực hiện kích hoạt thử nghiệm bằng van thủ công. Việc bảo dưỡng định kỳ hàng quý là bắt buộc, bao gồm kiểm tra lưới lọc chữ Y và kiểm tra độ nhạy của van điện từ để đảm bảo hệ thống luôn trong trạng thái sẵn sàng chiến đấu cao nhất.
Phạm vi ứng dụng
Với đặc tính xả tràn lưu lượng lớn, ShinYi DGVX là “trái tim” của các hệ thống chữa cháy màng ngăn dùng để làm mát các bồn chứa nhiên liệu, ngăn chặn cháy lan giữa các nhà xưởng sát nhau. Sản phẩm được sử dụng rộng rãi trong các khu vực chứa vật liệu dễ cháy như kho giấy, kho gỗ, xưởng sơn hoặc các trạm biến áp điện lực. Trong các tòa nhà cao tầng, van được dùng để bảo vệ các khu vực tầng hầm để xe hoặc các gian hàng trong trung tâm thương mại.
Bên cạnh đó, trong hệ thống PCCC công nghiệp tại các khu chế xuất, van DGVX thường được kết hợp với bồn chứa bọt Foam để tạo thành hệ thống chữa cháy bọt (Foam Deluge System), chuyên dụng cho các đám cháy chất lỏng. Sự linh hoạt trong kết nối mặt bích (theo tiêu chuẩn BS, DIN, JIS hoặc ASME) giúp van ShinYi dễ dàng tương thích với mọi thiết bị nhập khẩu khác, tạo nên một hệ thống đồng bộ và tin cậy cho chủ đầu tư.
- Nhà máy công nghiệp: Hóa chất, dệt may, linh kiện điện tử, chế biến gỗ.
- Hạ tầng năng lượng: Trạm biến áp, nhà máy nhiệt điện, kho xăng dầu.
- Công trình dân dụng: Tòa nhà văn phòng, chung cư cao cấp, khách sạn 5 sao.
- Giao thông vận tải: Đường hầm xuyên núi, nhà ga sân bay, kho cảng biển.
