Tổng quan

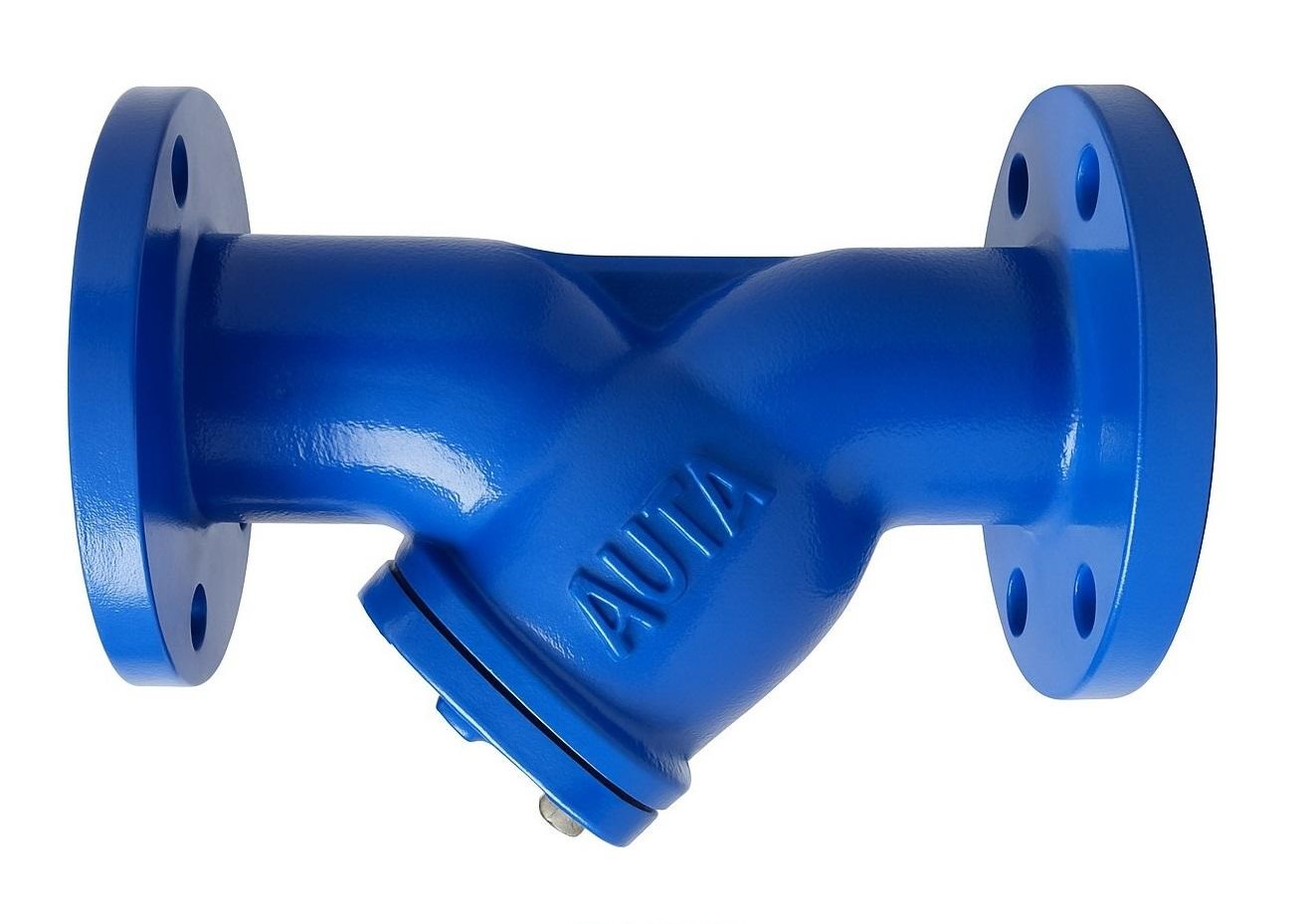

Y lọc gang AUTA Model 4100H là thiết bị lọc rác cao cấp được nhập khẩu trực tiếp từ Malaysia, thiết kế chuyên biệt cho các hệ thống đường ống công nghiệp đòi hỏi sự ổn định cao. Sản phẩm đóng vai trò ngăn chặn các tạp chất rắn, mảnh vỡ đi vào các thiết bị nhạy cảm như van điều khiển hay đồng hồ đo.
Với cấu trúc dạng chữ Y đặc trưng, AUTA 4100H giúp tối ưu hóa dòng chảy, giảm thiểu tổn thất áp suất và tạo điều kiện thuận lợi cho việc thu gom cặn bẩn. Đây là giải pháp bảo vệ hệ thống hàng đầu, giúp kéo dài tuổi thọ vận hành cho toàn bộ hạ tầng kỹ thuật của công trình.
Thương hiệu AUTA đã khẳng định vị thế tại thị trường Việt Nam nhờ sự bền bỉ của dòng van gang GGG50. Sản phẩm được phủ lớp sơn Epoxy tĩnh điện cả trong lẫn ngoài với độ dày tiêu chuẩn 250 micron, giúp chống lại sự xâm thực của môi trường và lưu chất hiệu quả.

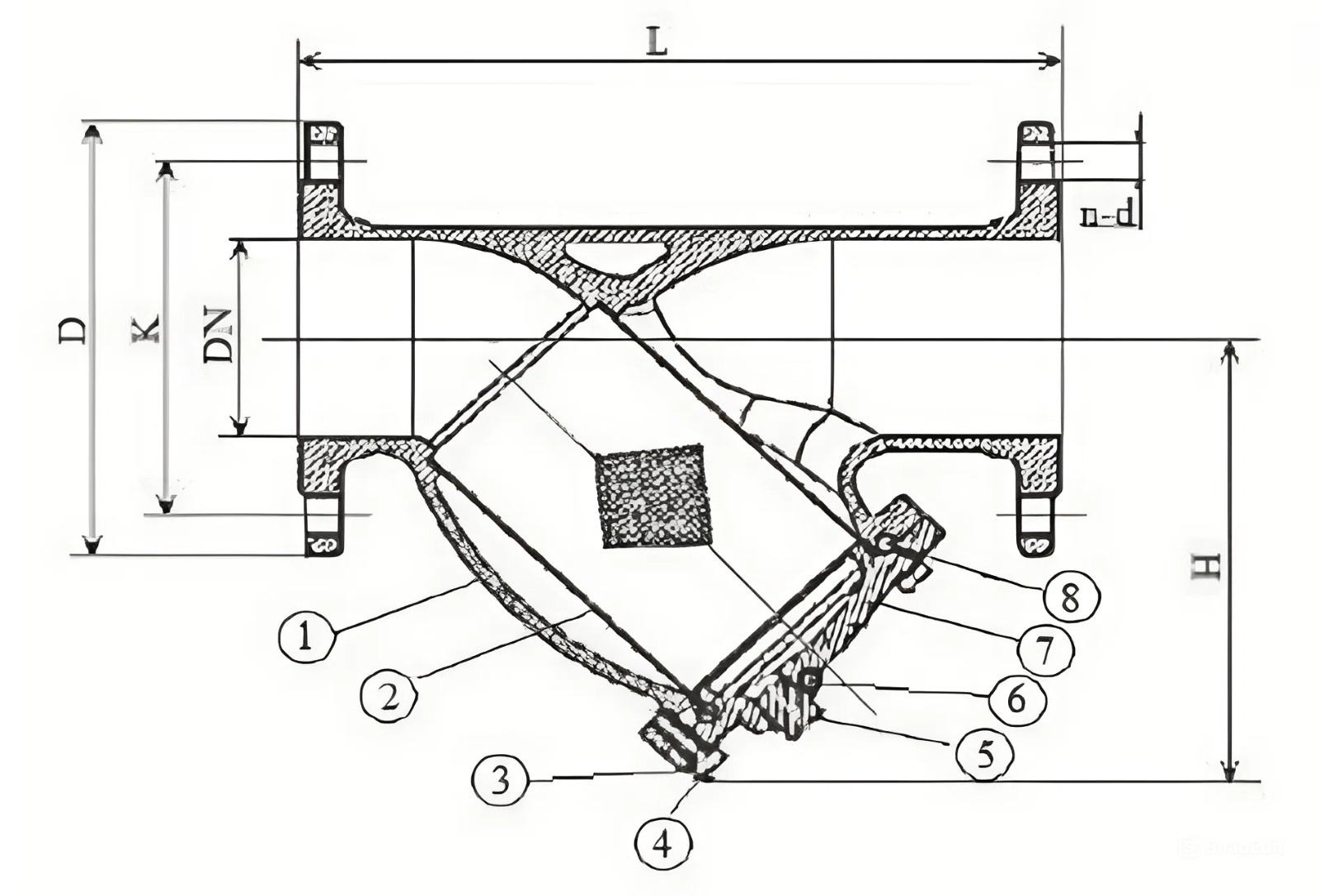

Cấu tạo kỹ thuật
AUTA 4100H được cấu tạo từ những vật liệu có khả năng chịu lực và chống ăn mòn tuyệt vời, đảm bảo vận hành tốt trong các điều kiện khắc nghiệt. Thân và nắp van được làm từ gang cầu GGG50, loại vật liệu có độ bền kéo cao hơn hẳn so với gang xám thông thường.
Lưới lọc là linh kiện cốt lõi, được chế tạo từ thép không gỉ SS304 nhằm đảm bảo không bị rỉ sét hay biến dạng dưới áp lực dòng chảy lớn. Các chi tiết như Bulong, ốc vít và nút xả cũng được ưu tiên dùng vật liệu thép không gỉ để tăng tính đồng bộ và độ bền cho thiết bị.
| STT | Bộ phận | Vật liệu chi tiết |
|---|---|---|
| 1 | Thân van (Body) | Gang cầu GGG50 |
| 2 | Lưới lọc (Screen) | Thép không gỉ SS304 |
| 3 | Bulong nắp (Bolt/Bolts) | Thép không gỉ SS304 |
| 4 | Gioăng làm kín (O-Ring) | Cao su NBR |
| 5 | Nút xả (Plug) | Thép không gỉ SS304 |
Dải kích thước
Y lọc AUTA 4100H có dải kích thước đa dạng từ DN50 đến DN500 (2″ – 20″), đáp ứng mọi nhu cầu từ hệ thống dân dụng đến các trục đường ống công nghiệp lớn. Kết nối mặt bích được chuẩn hóa theo các tiêu chuẩn EN1092-2 và BS 4504, dễ dàng lắp đặt thay thế.
Điểm vượt trội của dòng AUTA là dải áp suất làm việc linh hoạt, bao gồm các chuẩn PN10, PN16 và thậm chí lên đến PN25 cho các hệ thống đặc biệt cao áp. Kích thước chiều dài thân (Face to face) của model 4100H cũng rất đồng bộ, ví dụ DN50 là 230mm và DN300 là 850mm.
Hệ thống lỗ lưới lọc được thiết kế chuyên sâu theo từng nhóm kích thước nhằm đạt hiệu quả lọc rác tối ưu nhất:
- DN50 – DN80: Lỗ lưới 2mm, độ dày lưới 0.8mm.
- DN100 – DN150: Lỗ lưới 3mm, độ dày lưới 1mm.
- DN200 – DN300: Lỗ lưới 5mm, độ dày lưới 1.2mm.
Hiệu suất thực tế
Về khả năng chịu nhiệt, Y lọc AUTA 4100H vận hành ổn định trong dải nhiệt độ từ 0°C đến 80°C. Điều này cho phép thiết bị hoạt động tốt trong cả hệ thống nước lạnh (Chiller) lẫn hệ thống cấp thoát nước sinh hoạt thông thường.
Hiệu suất lọc được duy trì ổn định nhờ bề mặt lưới SS304 trơn láng, hạn chế bám bẩn và dễ dàng vệ sinh. Lớp phủ sơn Epoxy dày 250 micron không chỉ bảo vệ thân gang mà còn giảm ma sát bề mặt, giúp dòng chảy lưu thông mượt mà hơn.
Thiết bị chịu được áp suất PN10/PN16/PN25 mà không có dấu hiệu nứt vỡ hay rò rỉ tại các vị trí nắp Bonnet nhờ hệ thống gioăng NBR cao cấp. Điều này khẳng định độ tin cậy tuyệt đối của sản phẩm trong các hệ thống đòi hỏi an toàn vận hành nghiêm ngặt.
Kỹ thuật lắp đặt
Khi lắp đặt Y lọc AUTA 4100H, kỹ thuật viên cần đặc biệt lưu ý hướng mũi tên đúc trên thân van phải trùng với hướng chảy của dòng nước. Phần bầu lọc chứa lưới lọc cần được đặt hướng xuống dưới để các tạp chất có thể lắng xuống phần đáy theo trọng lực.
Sử dụng Bulong mặt bích phù hợp với tiêu chuẩn kết nối (Ví dụ: DN50 dùng 4 lỗ bulong, DN500 dùng tới 20 lỗ) để đảm bảo độ khít giữa van và đường ống. Việc siết bulong nắp (Bonnet) cần được thực hiện đều tay để tránh làm biến dạng gioăng NBR.
Tại nắp van được trang bị sẵn nút xả (Plug) bằng SS304, cho phép người vận hành xả cặn nhanh chóng mà không cần tháo toàn bộ nắp van. Nên thực hiện kiểm tra và vệ sinh lưới lọc định kỳ dựa trên mức độ bẩn của lưu chất để tránh tình trạng tắc nghẽn gây sụt áp hệ thống.
Phạm vi ứng dụng
Y lọc gang AUTA 4100H là thành phần không thể thiếu trong các trạm bơm nước sạch, giúp loại bỏ sỏi đá bảo vệ cánh bơm. Thiết bị cũng được ứng dụng rộng rãi trong các hệ thống phòng cháy chữa cháy (PCCC) nhờ khả năng chịu áp lực cao lên tới PN25.
Trong các hệ thống HVAC của tòa nhà cao tầng, sản phẩm giúp lọc sạch cặn bẩn trong vòng tuần hoàn nước lạnh của hệ thống Chiller. Khả năng chống ăn mòn của gang GGG50 cũng giúp van hoạt động bền bỉ trong các nhà máy xử lý nước thải công nghiệp.
Với nguồn gốc từ Malaysia và tiêu chuẩn chất lượng khắt khe, AUTA 4100H là lựa chọn tối ưu về chi phí và hiệu quả cho các dự án xây dựng hạ tầng, nhà máy sản xuất và các tổ hợp văn phòng hiện đại.
