Tổng quan

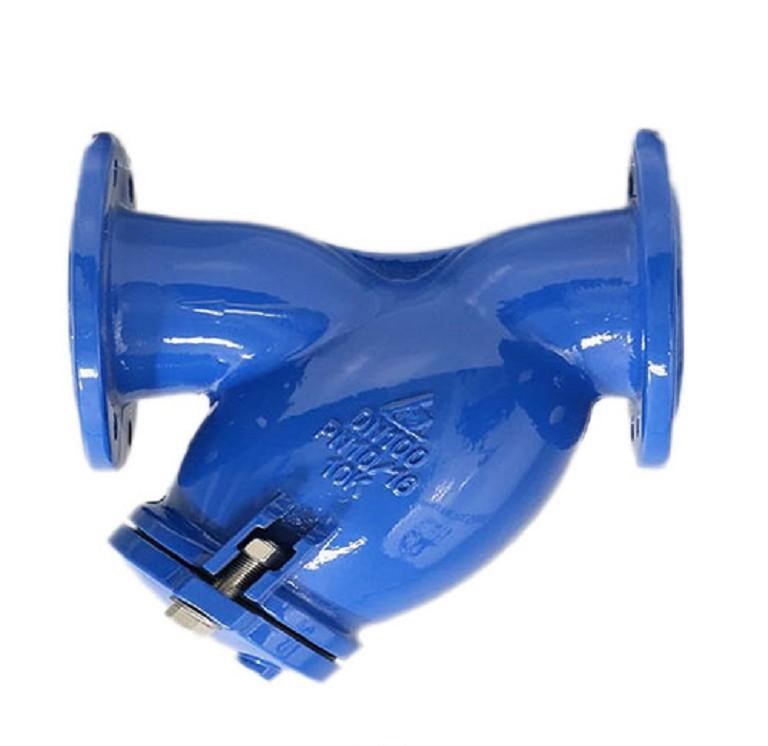

Y lọc gang Shinyi YSTX là dòng thiết bị lọc rác tiêu chuẩn công nghiệp được sản xuất bởi thương hiệu Shinyi Valve – một trong những đơn vị sản xuất van hàng đầu tại Việt Nam. Sản phẩm được thiết kế để loại bỏ rác, cặn bẩn và các hạt rắn khác khỏi dòng chảy lưu chất.
Với cấu trúc thân dạng chữ Y tối ưu cho việc làm sạch, Model YSTX giúp bảo vệ các thiết bị đắt tiền phía sau như máy bơm, đồng hồ đo nước và các loại van điều khiển. Việc sử dụng Y lọc Shinyi giúp giảm thiểu rủi ro tắc nghẽn và duy trì hiệu suất ổn định cho hệ thống.
Sản phẩm được chế tạo hoàn toàn theo công nghệ Đài Loan, đáp ứng các tiêu chuẩn khắt khe về độ bền và độ an toàn. Lớp sơn phủ Epoxy tĩnh điện màu xanh đặc trưng không chỉ giúp bảo vệ thân gang khỏi quá trình oxy hóa mà còn an toàn cho hệ thống cấp nước sạch.
Cấu tạo kỹ thuật
Shinyi YSTX được cấu tạo từ các vật liệu bền bỉ, có khả năng chịu áp suất lớn và chống mài mòn cao. Thân van được đúc từ gang cầu (Ductile Iron), cho khả năng chịu va đập vật lý tốt hơn nhiều so với các loại gang xám thông thường.
Lưới lọc là bộ phận trực tiếp tiếp xúc với tạp chất, được làm từ thép không gỉ (Inox 304), đảm bảo không bị rỉ sét ngay cả khi ngâm trong nước lâu ngày. Phần nắp van kết nối với thân thông qua hệ thống bulong chắc chắn, có kèm theo nút xả (Plug) tiện lợi.
| Bộ phận | Vật liệu |
|---|---|
| Thân & Nắp van (Body & Bonnet) | Gang cầu (Ductile Iron GGG50) |
| Lưới lọc (Screen) | Thép không gỉ (Stainless Steel – Inox 304) |
| Gioăng làm kín (Gasket) | Cao su EPDM / NBR |
| Bulong (Bolts) | Thép mạ kẽm hoặc Inox |
| Nút xả (Plug) | Thép mạ kẽm/Inox |
Dải kích thước
Dòng Y lọc Shinyi YSTX cung cấp dải kích thước cực kỳ linh hoạt từ DN50 đến DN600 (2″ – 24″). Điều này giúp thiết bị dễ dàng tích hợp vào mọi quy mô đường ống, từ các công trình tòa nhà dân dụng đến các hạ tầng cấp thoát nước đô thị lớn.

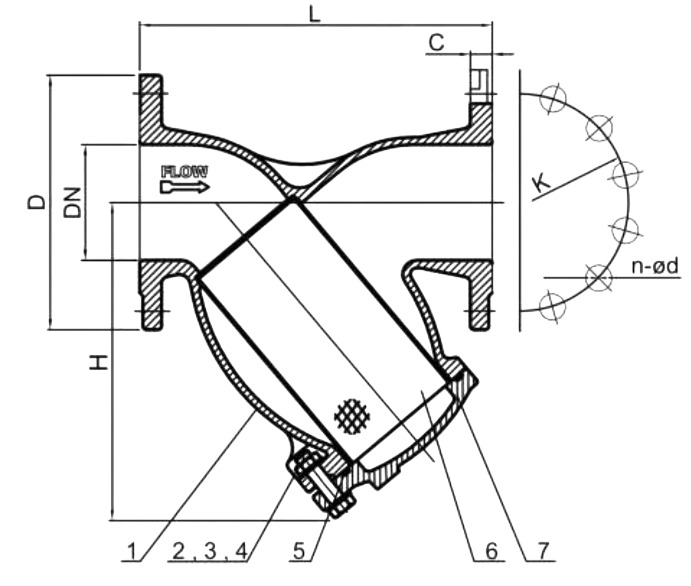

Kích thước mặt bích và độ dày thân van được sản xuất theo tiêu chuẩn quốc tế như ISO 7005-2, BS EN 1092-2 và ASME B16.42. Chiều dài thân (Face-to-face) cũng tuân thủ nghiêm ngặt tiêu chuẩn ISO 5752, giúp việc lắp đặt và thay thế trở nên đồng bộ.
Tùy theo kích thước danh định, kích thước mắt lưới lọc cũng được thiết kế phù hợp để đảm bảo tỷ lệ lọc sạch và lưu lượng dòng chảy:
- DN50 – DN100: Thân ngắn, lỗ lưới lọc tinh, phù hợp hệ thống nhỏ.
- DN125 – DN300: Kích thước trung bình cho các trạm bơm và hệ thống PCCC.
- DN350 – DN600: Kích thước lớn, thân gang dày, dùng cho các trục chính truyền tải nước.
Hiệu suất thực tế
Về khả năng chịu áp, Shinyi YSTX được thiết kế để vận hành an toàn ở các mức áp suất PN10, PN16 và PN25. Áp suất kiểm tra vỏ thực tế luôn đạt 1.5 lần áp suất danh định, đảm bảo không xảy ra tình trạng rò rỉ hay biến dạng trong suốt quá trình sử dụng.
Nhiệt độ làm việc ổn định của sản phẩm dao động từ -10°C đến 80°C. Với lớp sơn phủ Epoxy tĩnh điện dày tối thiểu 250 micron, thiết bị có khả năng kháng lại các tác động ăn mòn từ môi trường nước thải và các hóa chất nhẹ thông thường.
Thiết kế dạng chữ Y của Shinyi có góc nghiêng được tính toán kỹ lưỡng, giúp tăng diện tích bề mặt lọc. Điều này giúp giảm tần suất bảo trì do lưới lọc lâu bị đầy rác hơn so với các dòng Y lọc giá rẻ khác trên thị trường.
Kỹ thuật lắp đặt
Lắp đặt Y lọc gang Shinyi YSTX cần đảm bảo hướng mũi tên trên thân trùng với hướng chảy của dòng nước. Vị trí lắp đặt tối ưu là đặt bầu lọc hướng xuống dưới theo một góc 45 độ hoặc thẳng đứng để rác thải tự lắng vào bầu lọc.
Trước khi lắp, cần vệ sinh sạch mặt bích và sử dụng gioăng cao su (Gasket) phù hợp để làm kín mối nối. Bulong mặt bích cần được siết đều theo hình sao để tránh hiện tượng vênh mặt bích, gây rò rỉ lưu chất dưới áp suất cao.
Thiết kế nút xả cặn (Plug) ở đáy nắp van cho phép vệ sinh nhanh lưới lọc mà không cần tháo toàn bộ nắp van (Bonnet). Tuy nhiên, với các tạp chất lớn và cứng, kỹ thuật viên nên tháo nắp định kỳ để rửa sạch lưới lọc Inox bằng nước áp lực cao.
Phạm vi ứng dụng
Y lọc Shinyi YSTX là lựa chọn số một cho các hệ thống phòng cháy chữa cháy (PCCC) tại Việt Nam nhờ chứng chỉ xuất xứ rõ ràng và độ bền cao. Thiết bị giúp bảo vệ các đầu phun và van báo động không bị kẹt rác khi có sự cố xảy ra.
Trong ngành cấp nước, sản phẩm được lắp đặt trước đồng hồ đo lưu lượng và các cụm van giảm áp để ngăn chặn cát đá làm hỏng linh kiện bên trong. Sản phẩm cũng xuất hiện phổ biến trong hệ thống Chiller điều hòa trung tâm tại các tòa nhà cao tầng.
Ngoài ra, nhờ vật liệu gang cầu GGG50 và lưới Inox 304, Shinyi YSTX còn được ứng dụng rộng rãi trong các nhà máy xử lý nước thải, hệ thống tưới tiêu nông nghiệp quy mô lớn và các dây chuyền sản xuất công nghiệp nhẹ.
