Tổng quan

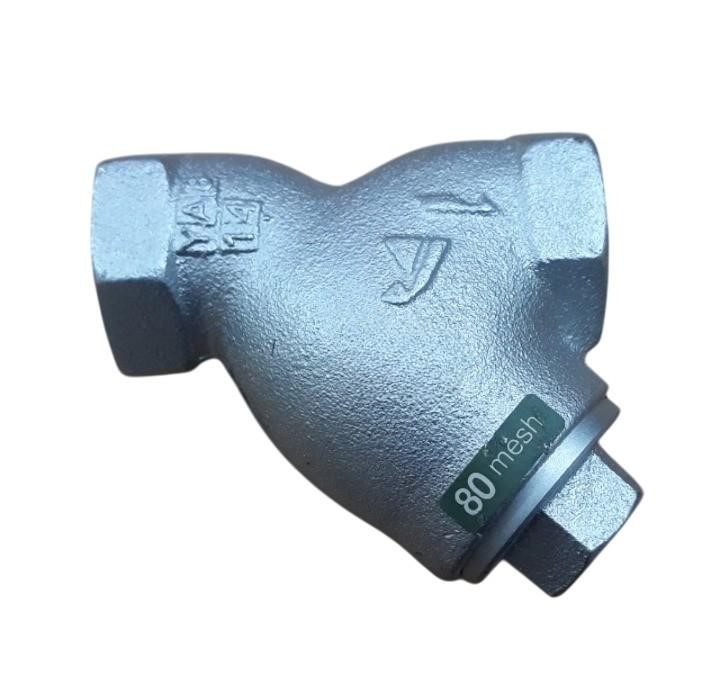

Y lọc gang Yoshitake SY-5 là dòng thiết bị lọc rác cao cấp đến từ thương hiệu Nhật Bản danh tiếng.
Sản phẩm được thiết kế với cấu trúc nhỏ gọn, trọng lượng nhẹ, mang lại giải pháp kinh tế cho hệ thống công nghiệp.
Sứ mệnh chính của SY-5 là bảo vệ các thiết bị nhạy cảm trên đường ống khỏi tác hại của tạp chất và cặn bẩn.
Với triết lý thiết kế “Marine Type”, Yoshitake SY-5 sở hữu diện tích lọc cực lớn so với kích thước thân van.
Điều này giúp giảm thiểu tối đa tình trạng sụt áp và duy trì lưu lượng dòng chảy ổn định ngay cả khi lưới lọc bị bám bẩn.
Sản phẩm tuân thủ tiêu chuẩn RoHS, đảm bảo tính thân thiện với môi trường và an toàn cho người vận hành.
Trong hệ thống công nghiệp, việc sử dụng Y lọc Nhật Bản giúp giảm thiểu chi phí bảo trì và kéo dài tuổi thọ máy móc.
Yoshitake SY-5 không chỉ là một phụ kiện, mà là một lớp bảo hiểm kiên cố cho hiệu suất của toàn bộ quy trình sản xuất.
Sản phẩm đáp ứng hoàn hảo các yêu cầu khắt khe nhất về độ bền và tính chính xác kỹ thuật của các kỹ sư Nhật Bản.
Cấu tạo kỹ thuật
Thân van được đúc từ Gang dẻo (Ductile cast iron), loại vật liệu có khả năng chịu lực kéo và độ bền cao hơn gang thông thường.
Lưới lọc bên trong (Screen) được chế tạo từ thép không gỉ (Stainless steel), giúp chống lại sự ăn mòn và mài mòn hóa học.
Sự kết hợp này cho phép SY-5 vận hành bền bỉ trong các môi trường có tính xâm thực cao mà không bị suy giảm chất lượng.
Điểm khác biệt của SY-5 nằm ở thiết kế lỗ đục lưới lọc (Perforation) đạt mật độ 2.5-7.21 lỗ/cm², tối ưu hóa khả năng chặn rác.
Lưới lọc tiêu chuẩn của sản phẩm là 80 mesh, đủ tinh để loại bỏ các hạt bụi mịn mà vẫn đảm bảo tốc độ dòng chảy nhanh.
Ngoài ra, các kích thước từ 10A đến 32A được trang bị nút bịt (Plug) bằng vật liệu S15C, trong khi các size lớn hơn dùng nút bịt đồng.
| Thành phần | Vật liệu chi tiết | Công dụng |
|---|---|---|
| Thân (Body) | Gang dẻo (Ductile cast iron) | Chịu áp lực hệ thống và va đập. |
| Lưới lọc (Screen) | Thép không gỉ (Stainless steel) | Ngăn chặn cặn bẩn, chống rỉ sét. |
| Nút bịt (Plug) | S15C hoặc Đồng (Brass) | Xả cặn và vệ sinh bầu lọc. |
| Kiểu kết nối | Ren JIS Rc screwed | Lắp đặt nhanh, độ kín khít cao. |
Dải kích thước
Yoshitake SY-5 tập trung vào phân khúc đường ống vừa và nhỏ với dải kích thước từ 10A đến 50A (tương đương 3/8 đến 2 inch).
Kích thước 10A có trọng lượng chỉ 0.4kg, rất nhẹ, giúp giảm tải trọng cho hệ thống giá đỡ ống trong nhà máy.
Trong khi đó, kích thước lớn nhất 50A nặng 4.5kg, vẫn giữ được sự gọn gàng nhưng đảm bảo lưu lượng lọc cực lớn.
Thông số chiều dài (L) và chiều cao (H1) được tính toán kỹ lưỡng để phù hợp với không gian lắp đặt hẹp:
- Size 10A – 25A: Chiều dài từ 65mm đến 110mm, phù hợp các nhánh máy sản xuất.
- Size 32A – 50A: Chiều dài từ 135mm đến 170mm, dùng cho các trục cấp chính cỡ nhỏ.
- Lỗ xả (Plug): Kích thước từ R 1/4 đến R 3/8, thuận tiện cho việc tháo lắp xả cặn định kỳ.
Hiệu suất thực tế
Về khả năng chịu áp lực, Yoshitake SY-5 đạt mức tối đa lên tới 2.0 MPa (tương đương 20 bar).
Đây là một thông số ấn tượng cho dòng van gang, cho phép thiết bị hoạt động trong các hệ thống hơi nóng áp suất cao.
Nhiệt độ làm việc tối đa của sản phẩm lên đến 220°C, vượt xa các dòng Y lọc gang thông thường trên thị trường.
Biểu đồ tổn thất áp suất (Pressure Loss Chart) cho thấy SY-5 có hệ số cản dòng rất thấp ngay cả ở vận tốc cao.
Ví dụ, với size 50A, lưu lượng nước có thể đạt trên 500 L/min mà độ sụt áp vẫn duy trì ở mức an toàn dưới 0.1 MPa.
Điều này giúp tiết kiệm điện năng cho máy bơm và duy trì áp suất ổn định cho toàn bộ dây chuyền sản xuất phía sau.
Sản phẩm vận hành ổn định với nhiều loại môi trường khác nhau như hơi nước (Steam), khí nén (Air), nước nóng và nước lạnh.
Ngoài ra, SY-5 cũng có thể sử dụng cho các loại chất lỏng không nguy hiểm khác nhờ tính trơ của lưới lọc inox.
Khả năng đáp ứng đa dạng môi trường giúp doanh nghiệp giảm thiểu chủng loại vật tư cần lưu kho.
Kỹ thuật lắp đặt
Để đảm bảo hiệu suất lọc tốt nhất, Y lọc SY-5 nên được lắp đặt theo hướng dòng chảy chỉ định bởi mũi tên trên thân van.
Kết nối ren tiêu chuẩn JIS Rc đòi hỏi việc sử dụng băng tan hoặc keo làm kín chuyên dụng để tránh rò rỉ ở áp suất 2.0 MPa.
Nên lắp đặt van ở vị trí có không gian phía dưới bầu lọc ít nhất 10-15cm để thuận tiện cho việc tháo lưới lọc vệ sinh.
Trong các hệ thống hơi nước (Steam), nên lắp đặt Y lọc nằm ngang với bầu lọc hướng sang bên cạnh để tránh tích tụ nước ngưng.
Đối với hệ thống nước, bầu lọc nên hướng xuống dưới để trọng lực giúp các hạt cặn rơi vào đúng vị trí thu gom rác.
Cần kiểm tra và vệ sinh lưới lọc định kỳ dựa trên biểu đồ sụt áp để tránh tình trạng tắc nghẽn hoàn toàn dòng chảy.
Lưu ý tuyệt đối không sử dụng sản phẩm cho các mục đích ngoài chỉ định của hãng Yoshitake để đảm bảo an toàn.
Khi tháo nút bịt (Plug) để xả cặn, phải đảm bảo áp suất trong đường ống đã được giải tỏa hoàn toàn về mức 0.
Việc bảo trì đúng kỹ thuật sẽ giúp lớp gang dẻo của SY-5 duy trì độ bóng và khả năng chống rỉ sét trong nhiều năm.
Phạm vi ứng dụng
Y lọc Yoshitake SY-5 là sự lựa chọn số một cho các hệ thống lò hơi, nồi hơi và trao đổi nhiệt tại các nhà máy thực phẩm.
Sản phẩm cũng được ứng dụng rộng rãi trong các hệ thống khí nén công nghiệp yêu cầu độ sạch cao để bảo vệ xi lanh và van điện từ.
Tại Việt Nam, SY-5 xuất hiện nhiều trong các dự án vốn đầu tư Nhật Bản (FDI) nhờ uy tín và chất lượng đã được khẳng định.
Ngoài ra, thiết bị còn phù hợp cho các hệ thống điều hòa không khí trung tâm (Chiller) và hệ thống tưới tiêu chính xác.
Khả năng chịu nhiệt 220°C giúp nó hoạt động tốt trong các đường ống dẫn dầu nóng hoặc nước nóng tuần hoàn.
Với chứng nhận RoHS, SY-5 còn là lựa chọn hàng đầu cho các dây chuyền sản xuất linh kiện điện tử và dược phẩm.
Tóm lại, Yoshitake SY-5 không chỉ đơn thuần là một bộ lọc, mà là biểu tượng của sự tin cậy từ nền công nghiệp Nhật Bản.
Đầu tư vào SY-5 là đầu tư vào sự ổn định lâu dài và giảm thiểu rủi ro vận hành cho mọi công trình công nghiệp.
Sản phẩm hiện là tiêu chuẩn vàng cho các dòng Y lọc nối ren chịu áp lực cao trên toàn thế giới.
