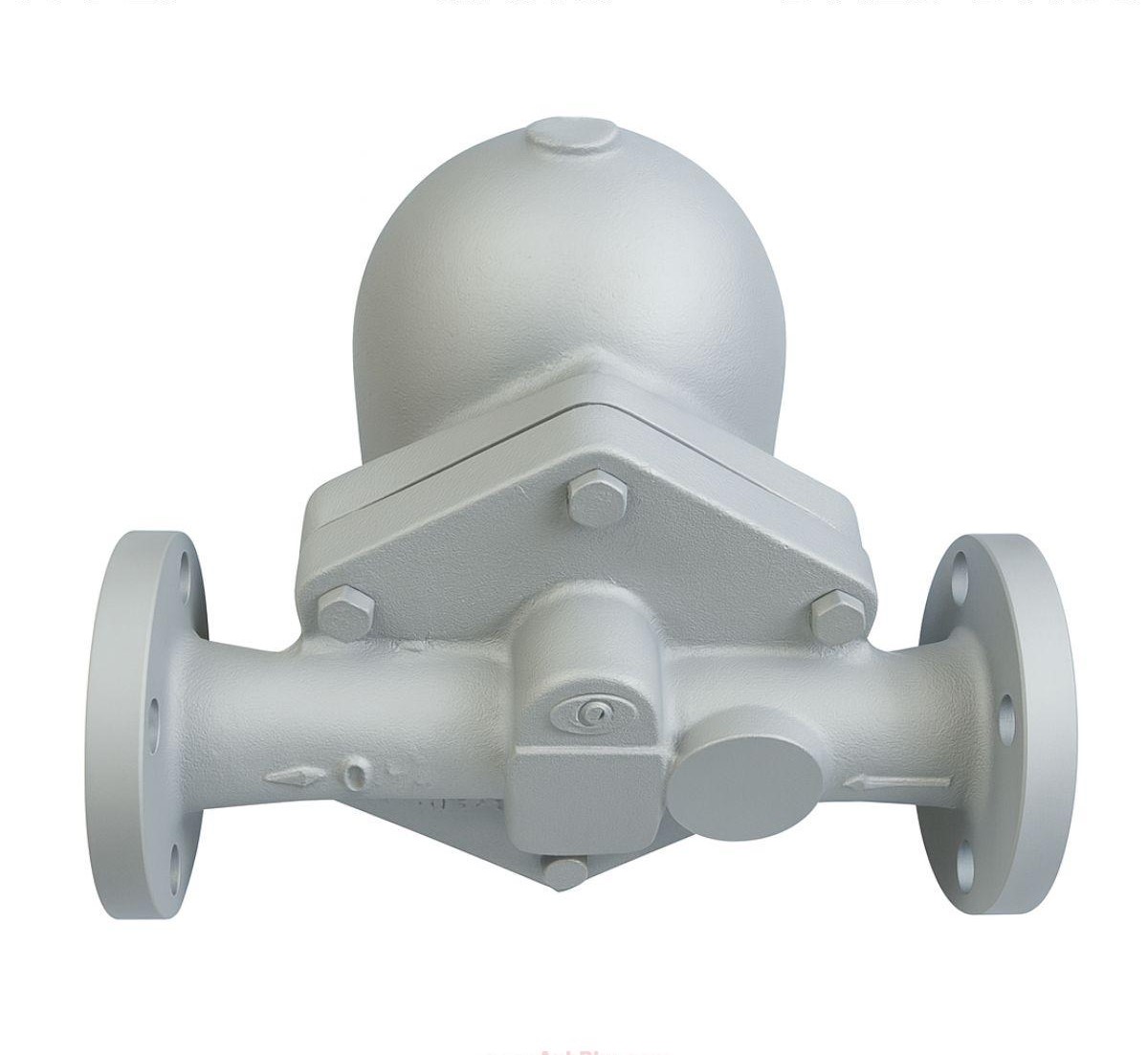

Tổng quan về bẫy hơi phao YooYoun TFT-1F
Bẫy hơi phao YooYoun TFT-1F là dòng thiết bị xả nước ngưng tụ cao cấp được sản xuất tại Hàn Quốc, sử dụng cơ chế phao cơ học để vận hành. Với thiết kế thân gang dẻo chắc chắn và kiểu kết nối mặt bích tiêu chuẩn, sản phẩm này chuyên dùng để loại bỏ nước ngưng liên tục trong hệ thống hơi nóng. Đây là giải pháp tối ưu giúp duy trì hiệu suất truyền nhiệt cao nhất cho các thiết bị trao đổi nhiệt công suất lớn trong công nghiệp.
Thương hiệu YooYoun từ lâu đã khẳng định vị thế tại thị trường Việt Nam nhờ sự bền bỉ và độ chính xác trong chế tạo cơ khí. Model TFT-1F nổi bật với khả năng xả nước ngưng ngay khi vừa hình thành mà không gây thất thoát hơi tươi (live steam). Sự tích hợp của bộ xả khí tự động (Air Vent) bên trong giúp hệ thống khởi động nhanh chóng, loại bỏ hoàn toàn hiện tượng kẹt khí vốn là nguyên nhân gây giảm hiệu suất lò hơi.
Cấu tạo kỹ thuật và vật liệu bền bỉ

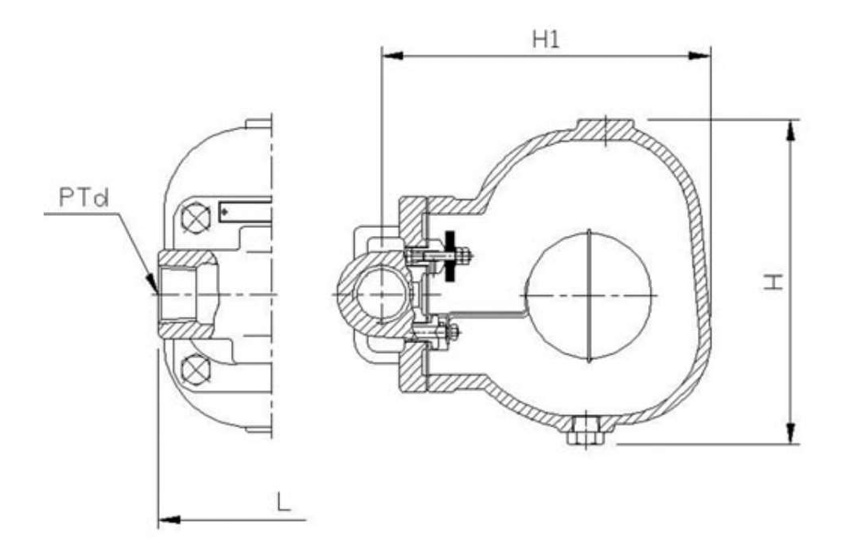

Bẫy hơi YooYoun TFT-1F được chế tạo với thân van từ gang dẻo (Ductile Iron), cho phép chịu được áp suất vận hành tối đa lên đến 10 kgf/cm² hoặc 16 kgf/cm² tùy phiên bản. Toàn bộ cơ cấu truyền động bên trong bao gồm bóng phao, đòn bẩy và ghế van đều được làm từ thép không gỉ (Stainless Steel) cao cấp. Vật liệu này giúp thiết bị chống lại sự ăn mòn hóa học và mài mòn cơ học do dòng nước ngưng tốc độ cao gây ra trong thời gian dài.
- Thân van (Body): Gang dẻo chịu lực, bề mặt sơn phủ chống oxy hóa môi trường.
- Bóng phao (Float): Thép không gỉ 304, được hàn kín kẽ đảm bảo độ nổi chính xác.
- Bộ xả khí (Air Vent): Hợp kim nhiệt tĩnh, tự động thoát khí khi hệ thống bắt đầu vận hành.
- Nhiệt độ làm việc: Khả năng chịu nhiệt độ tối đa lên đến 220°C, phù hợp hệ hơi bão hòa.
Quy cách đường ống và bảng kích thước mặt bích
Dòng TFT-1F sử dụng kiểu kết nối mặt bích tiêu chuẩn JIS 10K FF hoặc JIS 20KRF, giúp việc lắp đặt vào hệ thống đường ống trở nên vững chắc và chống rung động tốt hơn. Sản phẩm có dải kích thước đa dạng từ DN15 đến DN50, tương ứng với các đường kính ống phi thép phổ biến hiện nay. Việc lựa chọn đúng kích thước mặt bích đảm bảo dòng chảy nước ngưng được giải phóng kịp thời, tránh hiện tượng ngập lụt bề mặt trao đổi nhiệt.
| Kích thước danh định | Kích thước hệ Inch | Đường kính ống (Phi) | Kiểu kết nối | Áp suất tối đa |
|---|---|---|---|---|
| DN15 | 1/2″ | Phi 21 mm | Mặt bích JIS | 10 kgf/cm² |
| DN20 | 3/4″ | Phi 27 mm | Mặt bích JIS | 10 kgf/cm² |
| DN25 | 1″ | Phi 34 mm | Mặt bích JIS | 10 kgf/cm² |
| DN40 | 1-1/2″ | Phi 49 mm | Mặt bích JIS | 10 kgf/cm² |
| DN50 | 2″ | Phi 60 mm | Mặt bích JIS | 10 kgf/cm² |
Hiệu suất vận hành thực tế tại nhà máy
Về hiệu suất thực tế, YooYoun TFT-1F cho thấy khả năng thoát ngưng cực kỳ ấn tượng, đặc biệt là trong các hệ thống có lưu lượng nước ngưng thay đổi đột ngột. Cơ chế phao cơ học cho phép van điều chỉnh độ mở của lỗ xả tỷ lệ thuận với mực nước bên trong buồng bẫy. Điều này giúp thiết bị vận hành êm ái, không gây tiếng ồn lớn và đặc biệt là giữ cho biểu đồ nhiệt độ của thiết bị trao đổi nhiệt luôn nằm trong mức ổn định tối ưu.
Khả năng chịu nhiệt độ lên đến 220°C giúp bẫy hơi phao YooYoun hoạt động bền bỉ trong các điều kiện khắc nghiệt mà không bị biến dạng bóng phao. Hệ thống xả khí nhiệt tĩnh tích hợp giúp rút ngắn thời gian sấy cho các giàn nóng công nghiệp, từ đó giảm đáng kể lượng nhiên liệu tiêu thụ cho nồi hơi. Đây là yếu tố then chốt giúp các doanh nghiệp tối ưu hóa chi phí sản xuất và nâng cao tuổi thọ của toàn bộ hệ thống đường ống dẫn hơi.
Kỹ thuật lắp đặt và bảo trì đúng cách
Do sử dụng cơ chế phao nâng hạ, bẫy hơi YooYoun TFT-1F bắt buộc phải được lắp đặt theo phương ngang (Horizontal). Vị trí lắp đặt nên nằm ở các điểm trũng của đường ống hoặc ngay sau thiết bị sử dụng hơi. Khi lắp đặt mặt bích, cần chú ý siết bu lông đều tay và sử dụng gioăng làm kín (gasket) chịu nhiệt chất lượng cao để tránh tình trạng rò rỉ áp suất. Hướng mũi tên trên thân van phải luôn trùng với hướng dòng chảy của nước ngưng.
Để bảo vệ bộ trim bên trong, một lọc chữ Y (Y-Strainer) phải được lắp đặt ở phía trước bẫy hơi nhằm ngăn chặn rác, xỉ hàn làm hỏng ghế van. Việc bảo trì định kỳ cho dòng TFT-1F khá thuận tiện nhờ thiết kế nắp tháo rời; kỹ thuật viên có thể tháo nắp để kiểm tra bóng phao và vệ sinh cặn bẩn mà không cần tháo thân van ra khỏi hệ thống. Sau khi vệ sinh, cần kiểm tra độ kín của bộ phận xả khí để đảm bảo bẫy hơi vận hành ở trạng thái tốt nhất.
Phạm vi ứng dụng trong sản xuất
Bẫy hơi phao YooYoun TFT-1F là thiết bị lý tưởng cho các bộ trao đổi nhiệt ống chùm, bộ trao đổi nhiệt dạng tấm và các lò sấy công nghiệp quy mô lớn. Nhờ ưu thế thoát ngưng liên tục, sản phẩm được ứng dụng rộng rãi trong ngành dệt nhuộm, sản xuất giấy, nhà máy hóa chất và chế biến thực phẩm. Khả năng xử lý lưu lượng lớn giúp thiết bị duy trì công suất sấy tối đa cho các giàn sấy gỗ và hệ thống điều hòa không khí trung tâm (AHU).
Bên cạnh đó, dòng bẫy hơi xuất xứ Hàn Quốc này còn thường xuyên xuất hiện trong các hệ thống thu hồi nước ngưng và các trạm giảm áp hơi nóng. Với chất lượng gia công tinh xảo và đầy đủ chứng chỉ CO/CQ, YooYoun TFT-1F mang lại sự an tâm cho các nhà thầu cơ điện và chủ đầu tư trong việc xây dựng một hệ thống năng lượng hơi an toàn, hiệu quả. Sản phẩm đóng vai trò quan trọng trong việc bảo vệ các van điều khiển và thiết bị máy móc đắt tiền phía sau khỏi tác hại của nước ngưng.
