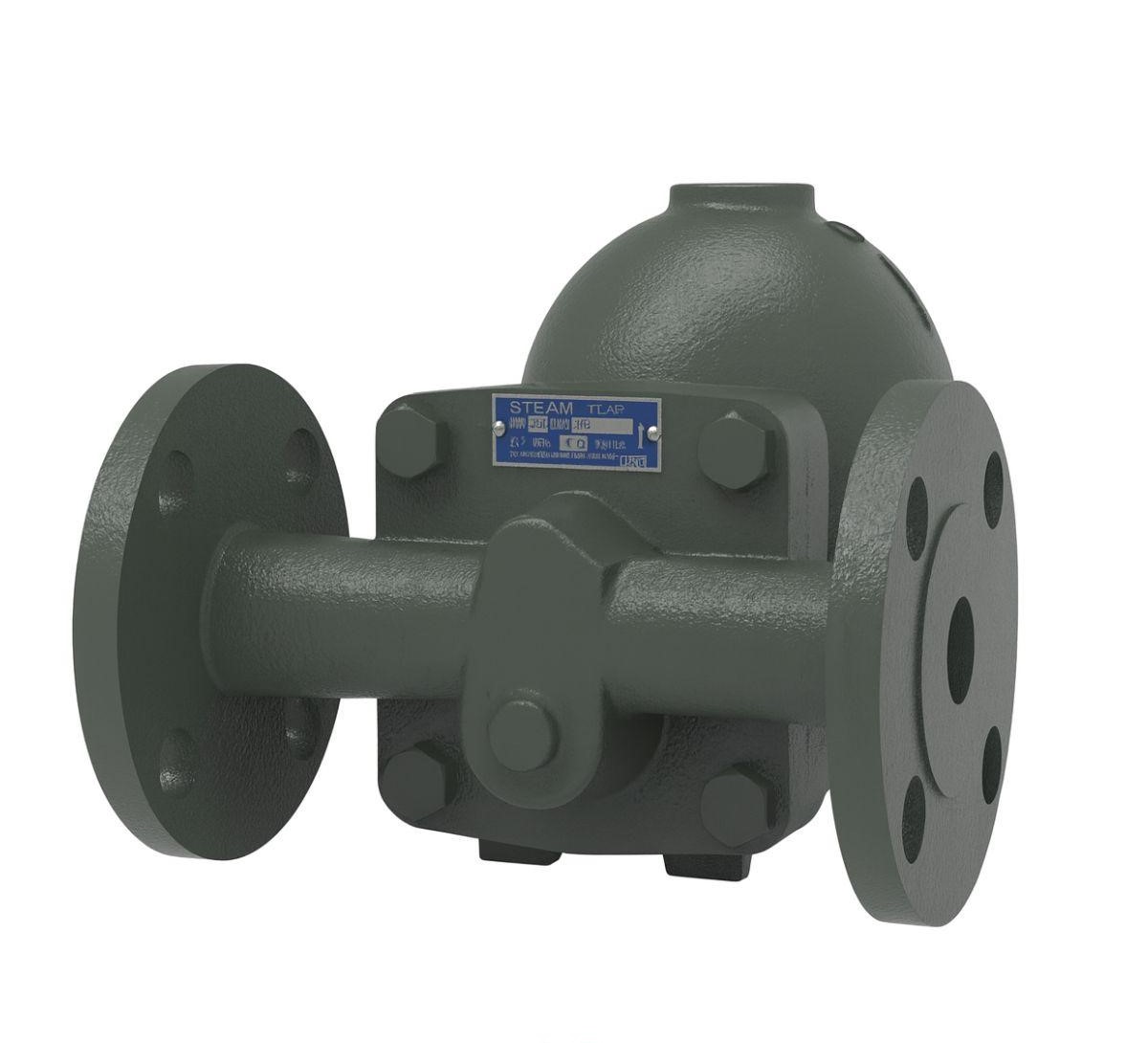

Tổng quan bẫy hơi phao nối bích Samyang YAF-14F
Bẫy hơi phao Samyang YAF-14F là dòng thiết bị xả nước ngưng kiểu phao cơ (Ball Float) với kiểu kết nối mặt bích chắc chắn, được sản xuất trực tiếp tại Hàn Quốc. Thiết bị được thiết kế đặc biệt để sử dụng trong các hệ thống có áp suất cao và lưu lượng nước ngưng lớn, giúp duy trì hiệu suất nhiệt tối ưu cho toàn bộ dây chuyền sản xuất.
Điểm khác biệt lớn nhất của model YAF-14F chính là khả năng xả nước ngưng liên tục, không phụ thuộc vào sự biến động của tải trọng ngưng tụ trong hệ thống. Với công nghệ chế tạo tiên tiến từ Samyang, sản phẩm đảm bảo vận hành êm ái, giảm thiểu tối đa hiện tượng thất thoát hơi tươi và ngăn chặn tình trạng kẹt khí (air binding) nhờ bộ xả khí tự động tích hợp bên trong.
Cấu tạo kỹ thuật và vật liệu chế tạo bền bỉ
Samyang YAF-14F được chế tạo từ những vật liệu cao cấp nhằm đảm bảo khả năng chịu áp lực và chống ăn mòn trong môi trường hơi nóng khắc nghiệt. Thân van được đúc từ gang dẻo GCD450, mang lại độ bền cơ học cao và khả năng chịu va đập tốt hơn hẳn các dòng gang xám thông thường.
Các bộ phận chuyển động cốt lõi bên trong bao gồm quả phao (Float) và hệ thống đòn bẩy (Lever) đều sử dụng thép không gỉ STS chất lượng cao. Việc sử dụng vật liệu STS cho cả phần đế van (Seat) giúp thiết bị duy trì độ kín khít tuyệt đối sau hàng ngàn chu kỳ vận hành, giảm thiểu chi phí bảo trì và thay thế phụ tùng cho người sử dụng.
| Thành phần bộ phận | Vật liệu (Material) |
|---|---|
| Thân van (Body) | GCD450 (Gang dẻo) |
| Đế van (Seat) | STS (Thép không gỉ) |
| Phao & Đòn bẩy (Float, Lever) | STS (Thép không gỉ) |

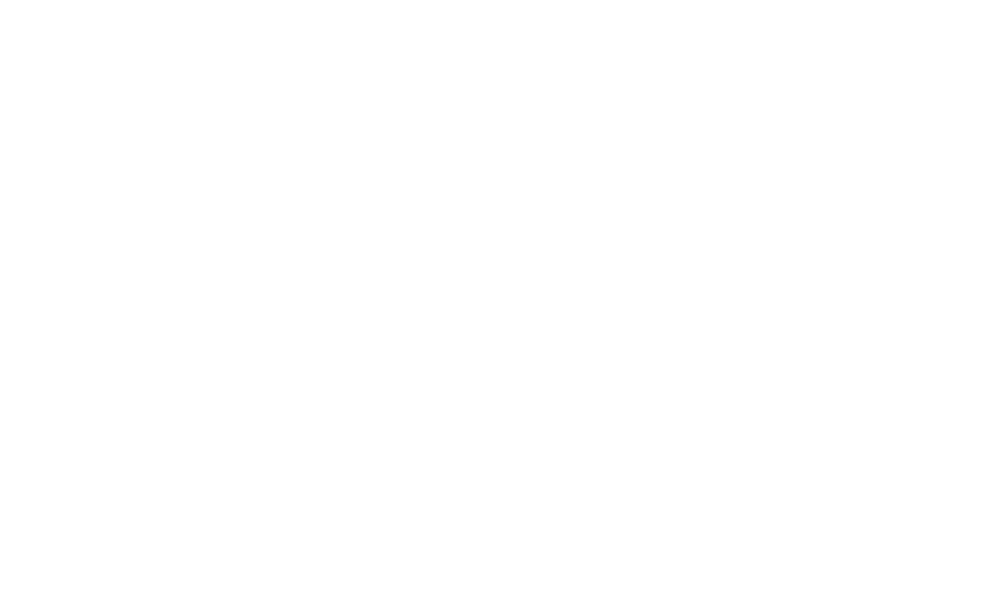

Quy cách đường ống và quy đổi Phi (mm) mặt bích
Model Samyang YAF-14F sử dụng kiểu kết nối mặt bích tiêu chuẩn KS 10K RF Flange, giúp việc lắp đặt vào hệ thống đường ống công nghiệp trở nên dễ dàng và đạt độ kín tuyệt đối. Sản phẩm có dải kích cỡ đa dạng từ 15A đến 50A, phù hợp với nhiều tiêu chuẩn ống thép hiện nay.
Dưới đây là bảng quy đổi chi tiết giữa kích thước danh định (DN) và đường kính ống thực tế (Phi) để khách hàng lựa chọn chính xác cho hệ thống mặt bích của mình:
- Size 15A: Tương đương ống Phi 21mm (1/2″), khối lượng bẫy khoảng 5.2kg.
- Size 20A: Tương đương ống Phi 27mm (3/4″), khối lượng bẫy khoảng 5.2kg.
- Size 25A: Tương đương ống Phi 34mm (1″), khối lượng bẫy khoảng 10.1kg.
- Size 32A: Tương đương ống Phi 42mm (1-1/4″), khối lượng bẫy khoảng 11kg.
- Size 40A: Tương đương ống Phi 49mm (1-1/2″), khối lượng bẫy khoảng 22kg.
- Size 50A: Tương đương ống Phi 60mm (2″), khối lượng bẫy khoảng 30kg.
Hiệu suất thực tế và thông số vận hành
Bẫy hơi phao Samyang YAF-14F được thiết kế để vận hành ở nhiệt độ lên đến 220°C, bao quát hầu hết các ứng dụng hơi bão hòa công nghiệp. Áp suất thủy lực được kiểm tra nghiêm ngặt ở mức 1.5 lần áp suất định danh của mặt bích, đảm bảo an toàn tuyệt đối khi đưa vào vận hành thực tế tại nhà máy.
Tùy theo nhu cầu xả, người dùng có thể lựa chọn các model tương ứng với áp suất chênh lệch tối đa (Differential Pressure) khác nhau bao gồm: loại 0.44 MPa (4.5 Bar), 1.0 MPa (10 Bar) và 1.4 MPa (14 Bar). Lựa chọn đúng dải áp suất chênh lệch sẽ giúp tối ưu hóa lưu lượng xả nước ngưng liên tục theo biểu đồ Size Selection Chart của nhà sản xuất.
Kỹ thuật lắp đặt bẫy hơi nối bích YAF-14F
Để thiết bị hoạt động ổn định, bẫy hơi phao YAF-14F cần được lắp đặt đúng theo phương nằm ngang (Horizontal), đảm bảo trọng lực tác động lên phao cơ đạt hiệu quả cao nhất. Khi lắp đặt mặt bích, cần chú ý siết đều các bu lông để tránh tình trạng lệch tâm gây rò rỉ hơi nóng tại điểm kết nối.
Nhà sản xuất Samyang khuyến cáo người dùng nên lắp thêm một bộ lọc (Strainer) với lưới lọc từ 40 mesh trở lên ngay phía trước đầu vào của bẫy hơi. Việc này giúp ngăn chặn các tạp chất rắn, xỉ hàn xâm nhập làm trầy xước đế van hoặc gây kẹt phao, từ đó kéo dài tuổi thọ vận hành cho bẫy hơi.
Phạm vi ứng dụng trong công nghiệp
Với khả năng xử lý lượng nước ngưng lớn và vận hành bền bỉ dưới áp suất cao, Samyang YAF-14F là lựa chọn hàng đầu cho các bộ trao đổi nhiệt (Heat Exchangers) và hệ thống sưởi ấm phòng (Room heating). Thiết bị giúp giải phóng nước ngưng nhanh chóng, giữ cho bề mặt truyền nhiệt luôn khô ráo và nâng cao hiệu suất làm việc của máy móc.
Ngoài ra, bẫy hơi phao nối bích còn được ứng dụng rộng rãi trong các cơ sở sưởi ấm nước, hệ thống điều hòa không khí (Air-conditioning) và các thiết bị gia nhiệt trong ngành dệt nhuộm, thực phẩm. Thiết kế cho phép tháo rời nắp van dễ dàng giúp việc kiểm tra, vệ sinh bộ phao bên trong trở nên thuận tiện mà không cần tháo toàn bộ thân van khỏi hệ thống.
