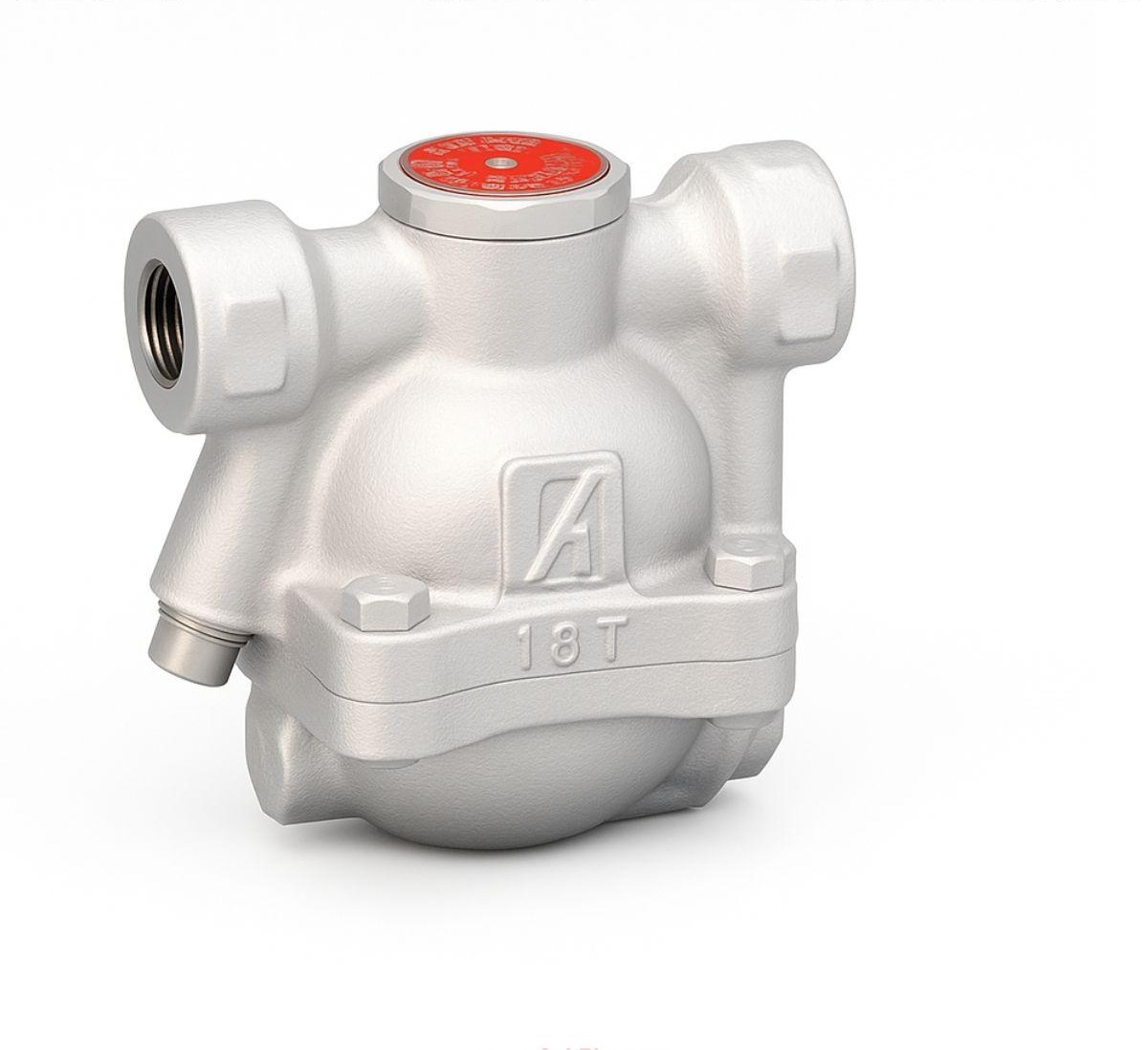

Tổng quan về bẫy hơi phao Miyawaki G20-8
Bẫy hơi phao Miyawaki G20-8 là dòng thiết bị xả nước ngưng dạng phao tự do (Free Float) cao cấp, được sản xuất trực tiếp tại Nhật Bản. Sản phẩm nổi tiếng với khả năng vận hành bền bỉ, giúp loại bỏ nước ngưng tụ trong hệ thống hơi nóng một cách nhanh chóng và liên tục. Nhờ cơ chế phao tự do cực kỳ nhạy, G20-8 đảm bảo không thất thoát hơi tươi, tối ưu hóa hiệu suất nhiệt cho toàn bộ quy trình sản xuất của nhà máy.
Khác với các dòng bẫy hơi thông thường, Miyawaki G20-8 được thiết kế để chịu được áp suất vận hành trung bình và cao với độ tin cậy tuyệt đối. Với uy tín từ thương hiệu Nhật Bản, model này trở thành lựa chọn ưu tiên cho các hệ thống yêu cầu khắt khe về độ bền và tính tiết kiệm năng lượng. Thiết bị không chỉ giúp bảo vệ đường ống khỏi hiện tượng búa nước mà còn duy trì nhiệt độ ổn định cho các thiết bị trao đổi nhiệt công nghiệp.
Cấu tạo kỹ thuật và vật liệu cao cấp
Cấu tạo của bẫy hơi Miyawaki G20-8 tập trung vào sự đơn giản nhưng hiệu quả với thân van được đúc từ gang dẻo (Ductile Cast Iron FCD450). Vật liệu này mang lại khả năng chịu áp lực và va đập vật lý vượt trội, phù hợp với môi trường vận hành khắc nghiệt. Bên trong thiết bị, bóng phao và các chi tiết cơ khí đều được làm từ thép không gỉ cao cấp, giúp chống lại sự ăn mòn hóa học và mài mòn từ dòng chảy tốc độ cao.
- Thân van (Body): Gang dẻo FCD450, đảm bảo độ bền cơ học cao dưới áp suất lớn.
- Cơ chế phao: Phao tự do (Free Float) giúp đóng mở chính xác dựa trên mực nước thực tế.
- Nhiệt độ tối đa: Có khả năng chịu được nhiệt độ vận hành lên đến 220°C (428°F).
- Áp suất tối đa (PMO): Model G20-8 được thiết kế cho áp suất vận hành lên đến 0.8 MPa (116 psig).

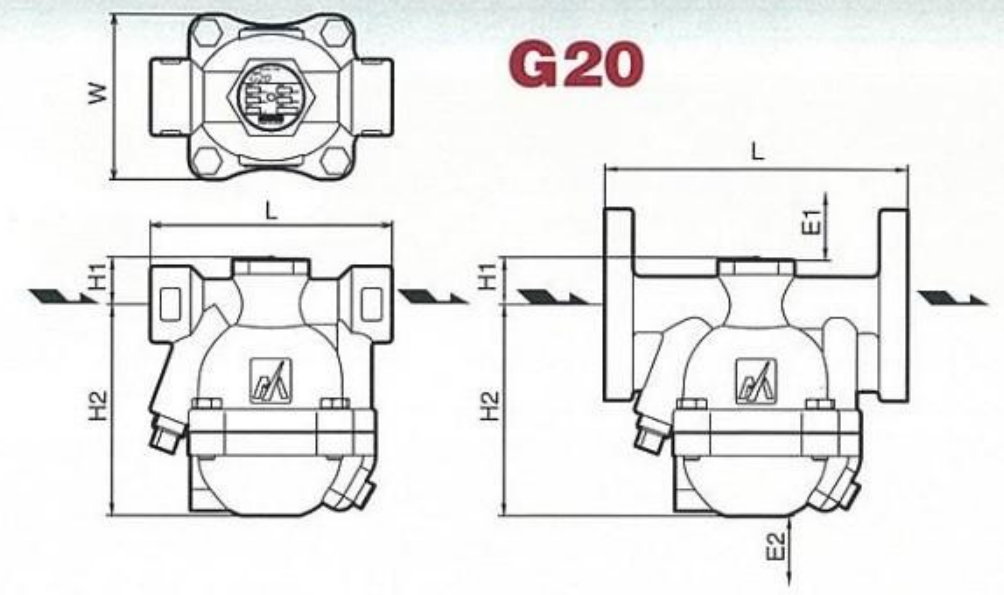

Quy cách đường ống và bảng kích thước
Model Miyawaki G20-8 được thiết kế với kiểu kết nối ren (Screwed Rc, NPT), rất linh hoạt cho việc lắp đặt trong không gian hẹp. Sản phẩm tương thích với các kích thước đường ống phổ biến từ DN15 đến DN25, giúp kỹ thuật viên dễ dàng lựa chọn theo phi ống thép tương ứng. Việc chọn đúng kích thước định danh đảm bảo lưu lượng thoát ngưng tối ưu và không gây cản trở áp suất trên hệ thống đường ống dẫn hơi.
| Model | Kích thước (mm) | Kích thước (Inch) | Đường kính ống (Phi) | Trọng lượng (kg) |
|---|---|---|---|---|
| G20-8 | 15 mm | 1/2″ | Phi 21 mm | 2.5 kg |
| G20-8 | 20 mm | 3/4″ | Phi 27 mm | 2.6 kg |
| G20-8 | 25 mm | 1″ | Phi 34 mm | 2.6 kg |
Hiệu suất vận hành thực tế
Hiệu suất của Miyawaki G20-8 được đánh giá rất cao nhờ khả năng thoát ngưng liên tục ngay khi nước vừa hình thành. Với áp suất vận hành tối đa 0.8 MPa, thiết bị duy trì trạng thái làm việc ổn định mà không gặp hiện tượng kẹt phao hay rò rỉ hơi. Cơ chế phao tự do cho phép van tự điều chỉnh lưu lượng xả theo lượng nước ngưng thực tế, giúp hệ thống luôn trong tình trạng khô ráo và đạt hiệu suất truyền nhiệt tốt nhất.
Sản phẩm đạt mức áp suất cho phép tối đa (PMA) lên tới 2.1 MPa, cho thấy hệ số an toàn rất cao trong quá trình sử dụng. Khả năng chịu nhiệt độ tối đa (TMA) 220°C giúp G20-8 hoạt động bền bỉ trong các hệ thống hơi bão hòa công suất lớn. Việc sử dụng bẫy hơi Nhật Bản giúp giảm thiểu đáng kể chi phí bảo trì định kỳ và thất thoát năng lượng so với các dòng bẫy hơi nhiệt động thông thường.
Kỹ thuật lắp đặt đúng tiêu chuẩn
Để bẫy hơi phao Miyawaki G20-8 hoạt động ổn định, việc lắp đặt phải tuân thủ nghiêm ngặt phương nằm ngang. Điều này giúp bóng phao bên trong có thể tự do nâng hạ theo mực nước ngưng, đảm bảo cơ chế đóng mở diễn ra chính xác nhất. Trước bẫy hơi, kỹ thuật viên nên lắp đặt thêm một lọc chữ Y (Y-Strainer) để loại bỏ cặn bẩn, xỉ hàn, tránh tình trạng rác lọt vào buồng phao gây tắc nghẽn hoặc làm hỏng ghế van.
Trong quá trình lắp đặt, cần chú ý hướng mũi tên trên thân van phải trùng với hướng di chuyển của nước ngưng từ thiết bị về phía bồn chứa. Khoảng cách lắp đặt bẫy hơi không nên quá xa thiết bị trao đổi nhiệt để tránh hiện tượng khóa hơi (Steam Locking). Sau khi lắp đặt xong, cần thực hiện kiểm tra độ kín của các mối nối ren để đảm bảo không có sự rò rỉ áp suất trong suốt quá trình vận hành hệ thống.
Phạm vi ứng dụng công nghiệp
Bẫy hơi phao Miyawaki G20-8 được ứng dụng rộng rãi trong các hệ thống trao đổi nhiệt, giàn sấy công nghiệp và các nhà máy chế biến thực phẩm, dược phẩm. Nhờ khả năng thoát ngưng liên tục và công suất xả ổn định, sản phẩm cực kỳ hiệu quả cho các bộ gia nhiệt (Heaters) và các thiết bị sấy yêu cầu nhiệt độ ổn định tuyệt đối. Sự bền bỉ của model này giúp tối ưu hóa quy trình sản xuất và nâng cao chất lượng sản phẩm đầu ra.
Ngoài ra, G20-8 còn được sử dụng trong các hệ thống đường ống dẫn hơi chính của các nhà máy dệt nhuộm, sản xuất giấy và hóa chất. Khả năng vận hành êm ái, không gây tiếng ồn lớn và tuổi thọ cao của dòng sản phẩm xuất xứ Nhật Bản giúp các doanh nghiệp tiết kiệm chi phí thay thế linh kiện. Với thiết kế nhỏ gọn, model này dễ dàng tích hợp vào nhiều vị trí khác nhau trên hệ thống hơi mà vẫn đảm bảo tính thẩm mỹ và kỹ thuật.
