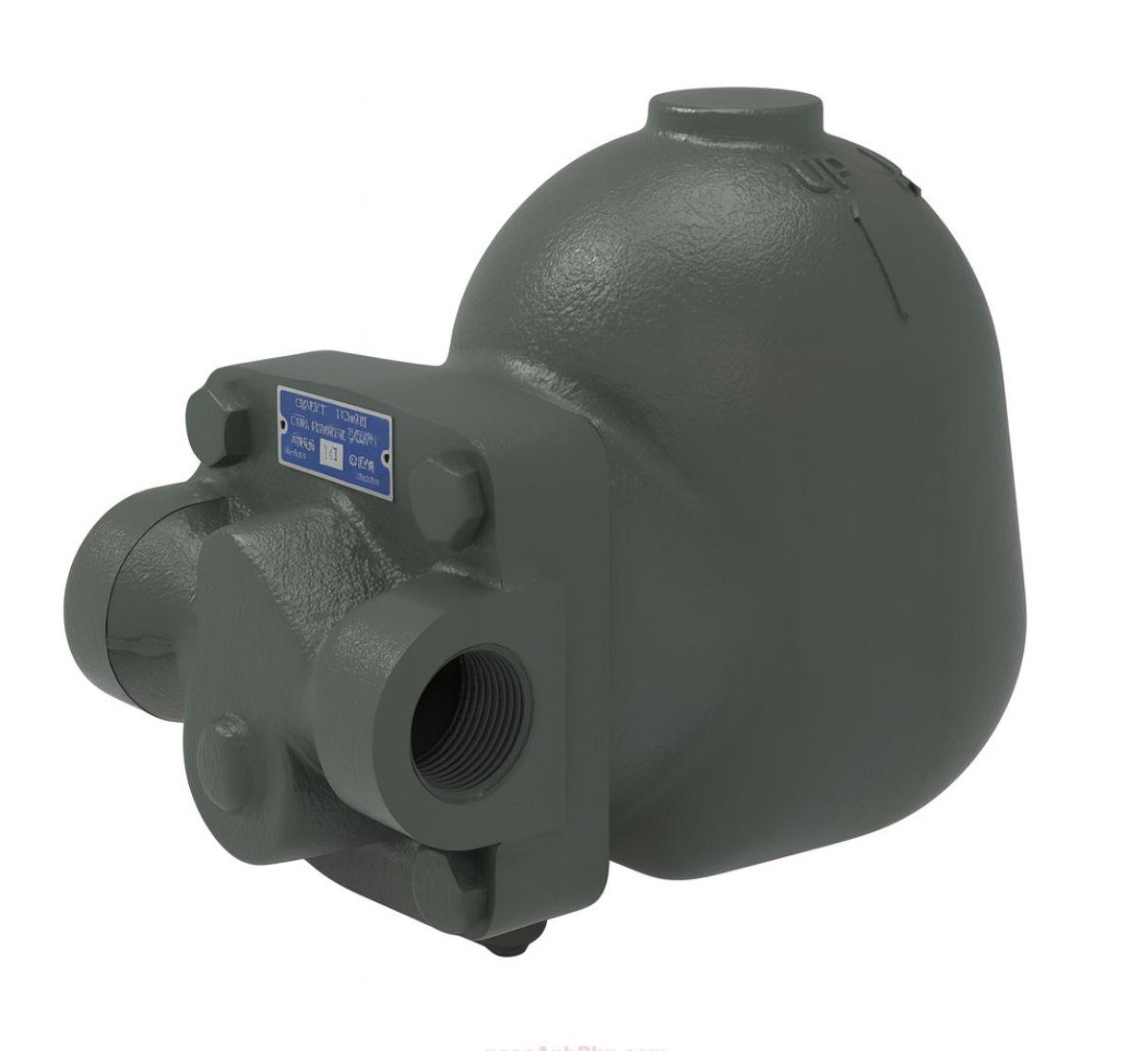

Tổng quan bẫy hơi phao Samyang YAF-14S xuất xứ Hàn Quốc
Bẫy hơi phao Samyang YAF-14S là dòng thiết bị xả nước ngưng cao cấp được sản xuất trực tiếp tại Hàn Quốc, nổi tiếng với độ bền và khả năng vận hành chính xác. Với cơ chế phao cơ (Ball Float), sản phẩm này cho phép xả nước ngưng liên tục ngay khi chúng vừa hình thành, giúp duy trì nhiệt độ ổn định tuyệt đối cho các hệ thống hơi nóng công nghiệp hiện nay.
Sản phẩm thuộc thương hiệu Samyang – một biểu tượng về chất lượng trong ngành van công nghiệp tại xứ sở Kim Chi, đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất của Châu Á. Thiết kế thân gang dẻo chắc chắn giúp YAF-14S trở thành lựa chọn ưu tiên cho các nhà máy dệt nhuộm, thực phẩm và dược phẩm tại Việt Nam nhờ khả năng hoạt động ổn định và tuổi thọ thiết bị vượt trội.
Cấu tạo kỹ thuật và vật liệu chế tạo đặc trưng
Samyang YAF-14S được cấu tạo từ những vật liệu có khả năng chống ăn mòn và chịu áp suất cao, đảm bảo không bị rò rỉ trong suốt quá trình vận hành lâu dài. Phần thân và nắp van được làm từ gang dẻo GCD450 (Ductile Iron), cho phép chịu được các cú sốc nhiệt và va đập thủy lực tốt hơn hẳn so với các loại bẫy hơi thông thường trên thị trường.
Điểm nhấn kỹ thuật nằm ở bộ phận phao và cơ cấu đòn bẩy làm hoàn toàn từ thép không gỉ (Stainless Steel – STS). Vật liệu này không chỉ chống oxy hóa mà còn giữ cho bề mặt đóng kín luôn nhẵn mịn, ngăn ngừa hiện tượng kẹt phao do cặn bẩn bám vào. Ngoài ra, van xả khí (Air Vent) tích hợp bên trong giúp giải phóng không khí dư thừa nhanh chóng khi hệ thống bắt đầu khởi động.
| Thành phần chi tiết | Vật liệu (Material) |
|---|---|
| Thân & Nắp (Body/Cap) | GCD450 (Gang dẻo) |
| Phao & Đòn bẩy (Float/Lever) | Stainless Steel (STS) |
| Đế van & Lỗ xả (Seat/Orifice) | Stainless Steel (STS) |

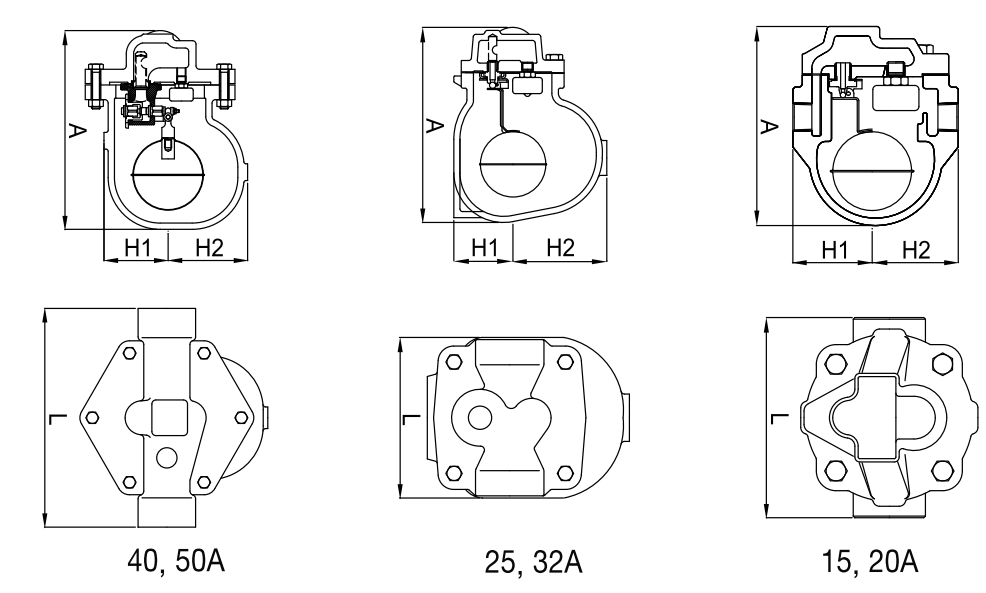

Quy cách đường ống và ứng dụng Phi (mm) thực tế
Bẫy hơi Samyang YAF-14S được thiết kế với kiểu kết nối ren chuẩn KS PT, phù hợp với hầu hết các loại phụ kiện đường ống phổ biến tại Việt Nam. Việc lựa chọn kích thước bẫy hơi cần dựa trên đường kính ống dẫn (Phi) để đảm bảo lưu lượng xả nước ngưng không bị tắc nghẽn, đồng thời tối ưu hóa không gian lắp đặt trong các hệ thống máy móc chật hẹp.
Dưới đây là các quy cách kích thước định danh (DN) và đường kính ngoài tương ứng của ống nhựa/thép (Phi) thường gặp khi lắp đặt dòng bẫy hơi này:
- Size DN15: Lắp cho ống Phi 21mm (1/2″), phù hợp cho các thiết bị sấy nhỏ hoặc cuối đường hơi.
- Size DN20: Lắp cho ống Phi 27mm (3/4″), là kích thước tiêu chuẩn cho các dàn trao đổi nhiệt cỡ vừa.
- Size DN25: Lắp cho ống Phi 34mm (1″), ứng dụng rộng rãi trong các nồi hơi công suất trung bình.
- Size DN32: Lắp cho ống Phi 42mm (1-1/4″), dành cho các hệ thống có lưu lượng nước ngưng lớn hơn.
- Size DN40: Lắp cho ống Phi 49mm (1-1/2″), thường dùng trong các đường ống hơi nhánh chính.
- Size DN50: Lắp cho ống Phi 60mm (2″), phù hợp cho các trạm phân phối hơi và dàn trao đổi nhiệt lớn.
Hiệu suất thực tế và thông số vận hành chuẩn
Hiệu suất xả của bẫy hơi phao Samyang YAF-14S phụ thuộc trực tiếp vào áp suất chênh lệch thực tế tại điểm lắp đặt. Sản phẩm được chia thành các phiên bản áp suất tối đa bao gồm 4.5kgf/cm², 10kgf/cm² và tối đa lên đến 14kgf/cm² (tương đương 1.4 MPa). Việc chọn đúng dải áp suất vận hành giúp cơ cấu phao đóng mở mượt mà, tránh hiện tượng thất thoát hơi tươi gây lãng phí năng lượng.
Với nhiệt độ làm việc tối đa lên đến 220°C, YAF-14S hoàn toàn đáp ứng được các môi trường hơi bão hòa (Saturated Steam) áp suất cao. Do đặc tính xả liên tục, bẫy hơi này giúp loại bỏ hoàn toàn hiện tượng ngập nước ngưng tại các dàn trao đổi nhiệt, từ đó giúp thiết bị đạt được nhiệt độ mong muốn trong thời gian ngắn nhất, nâng cao năng suất cho dây chuyền sản xuất.
Kỹ thuật lắp đặt bẫy hơi phao Samyang đúng cách
Để bẫy hơi phao Samyang YAF-14S từ Hàn Quốc đạt hiệu suất cao nhất, quy trình lắp đặt phải tuân thủ nghiêm ngặt hướng dòng chảy của hơi. Trên thân van luôn có mũi tên đúc nổi chỉ hướng đi của dòng nước ngưng, kỹ thuật viên cần lắp đúng theo hướng này và đảm bảo thân van luôn nằm theo phương ngang (Horizontal) để cơ chế phao cơ hoạt động dựa trên trọng lực chính xác.
Một lưu ý quan trọng là nên lắp đặt một cụm van bypass bao gồm van lọc Y (Strainer) phía trước bẫy hơi và van chặn hai đầu. Việc lắp lọc Y giúp bảo vệ quả phao và đế van khỏi xỉ hàn hoặc rác đường ống, trong khi cụm van chặn cho phép tháo rời bẫy hơi để vệ sinh hoặc bảo trì định kỳ mà không cần phải dừng hoạt động của toàn bộ hệ thống hơi nóng nhà máy.
Phạm vi ứng dụng rộng rãi của model YAF-14S
Nhờ xuất xứ từ Hàn Quốc với tiêu chuẩn kỹ thuật cao, bẫy hơi phao Samyang YAF-14S được tin dùng trong các hệ thống sấy công nghiệp, bộ trao đổi nhiệt kiểu tấm hoặc kiểu chùm. Thiết bị này đặc biệt hiệu quả trong các ứng dụng đòi hỏi sự ổn định nhiệt cao như máy sấy vải, bồn nấu thực phẩm có cánh khuấy hoặc các hệ thống sưởi ấm không gian quy mô lớn trong các tòa nhà cao tầng.
Ngoài ra, YAF-14S còn được lắp đặt tại các điểm tách nước trên đường ống dẫn hơi chính để bảo vệ các thiết bị hạ nguồn như van giảm áp hoặc đồng hồ đo lưu lượng khỏi bị thủy kích. Khả năng vận hành bền bỉ dưới áp suất lớn và nhiệt độ cao giúp dòng bẫy hơi phao này trở thành giải pháp tiết kiệm năng lượng và giảm chi phí bảo trì tối ưu cho mọi hệ thống hơi nhiệt hiện đại.
