Tổng quan

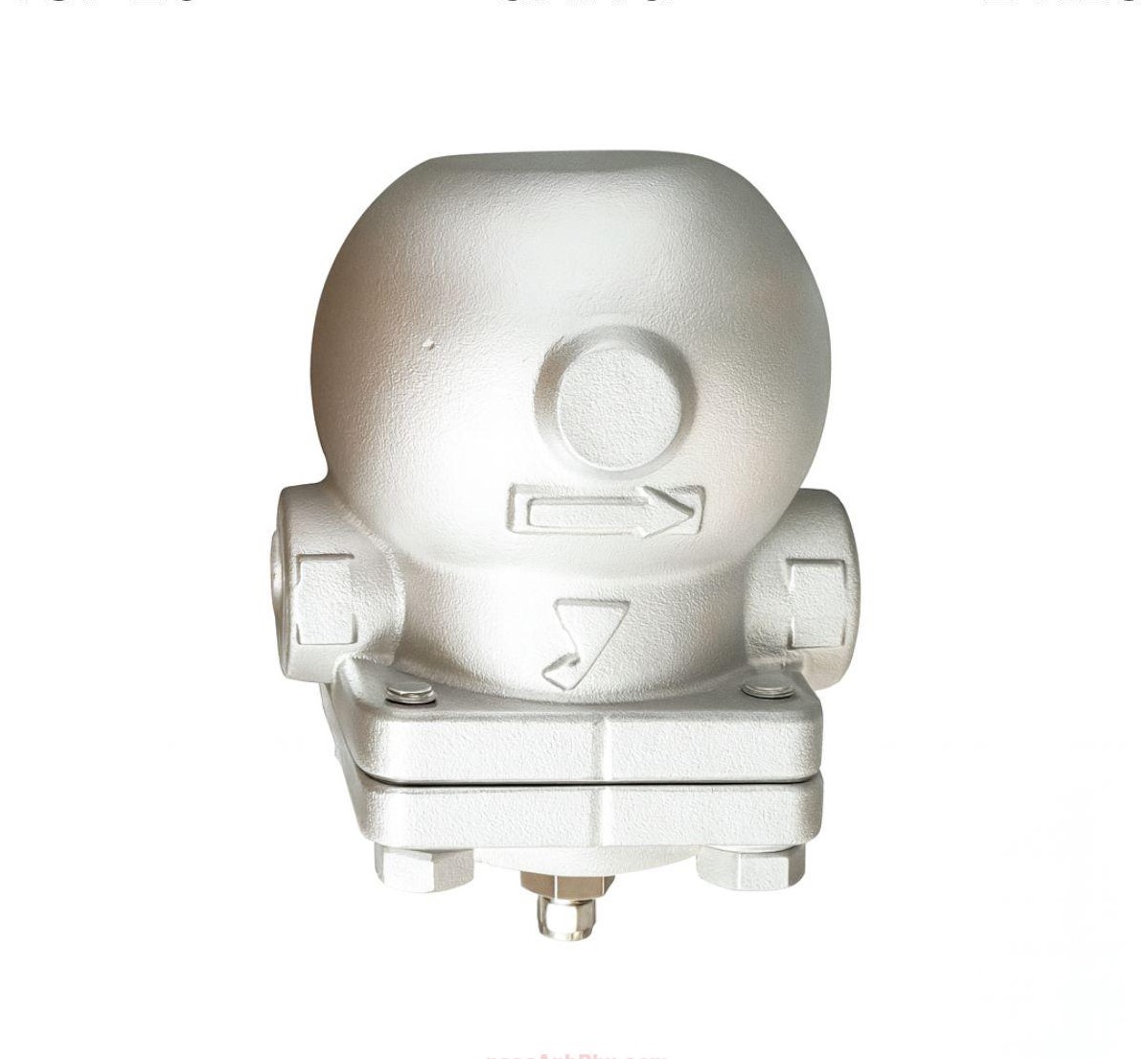

Bẫy hơi phao Yoshitake TSF-10 là dòng bẫy hơi cơ học (Mechanical Steam Trap) cao cấp đến từ Nhật Bản, được thiết kế chuyên dụng để xả nước ngưng liên tục trong hệ thống hơi nóng. Với cơ chế vận hành dựa trên sự chênh lệch tỷ trọng giữa nước và hơi, TSF-10 giúp duy trì hiệu suất truyền nhiệt tối đa cho các thiết bị trao đổi nhiệt công nghiệp.
Sản phẩm nổi bật với thiết kế thân gang dẻo (Ductile Iron) bền bỉ và bộ phận nội vi hoàn toàn bằng thép không gỉ, giúp chịu được áp suất và nhiệt độ cao mà không bị mài mòn. Yoshitake TSF-10 là lựa chọn hàng đầu cho các hệ thống sấy, lò hơi và các thiết bị gia nhiệt yêu cầu khả năng xả nước ngưng tức thì ngay khi vừa hình thành.
Điểm khác biệt của dòng TSF-10 chính là khả năng vận hành ổn định bất chấp sự biến động của áp suất đầu vào, đồng thời tích hợp sẵn bộ xả khí tự động (Air Vent) bên trong. Điều này giúp loại bỏ hoàn toàn hiện tượng kẹt khí (Air Binding), đảm bảo hệ thống khởi động nhanh chóng và dòng hơi luôn đạt trạng thái khô nhất để tối ưu hóa năng lượng nhiệt.

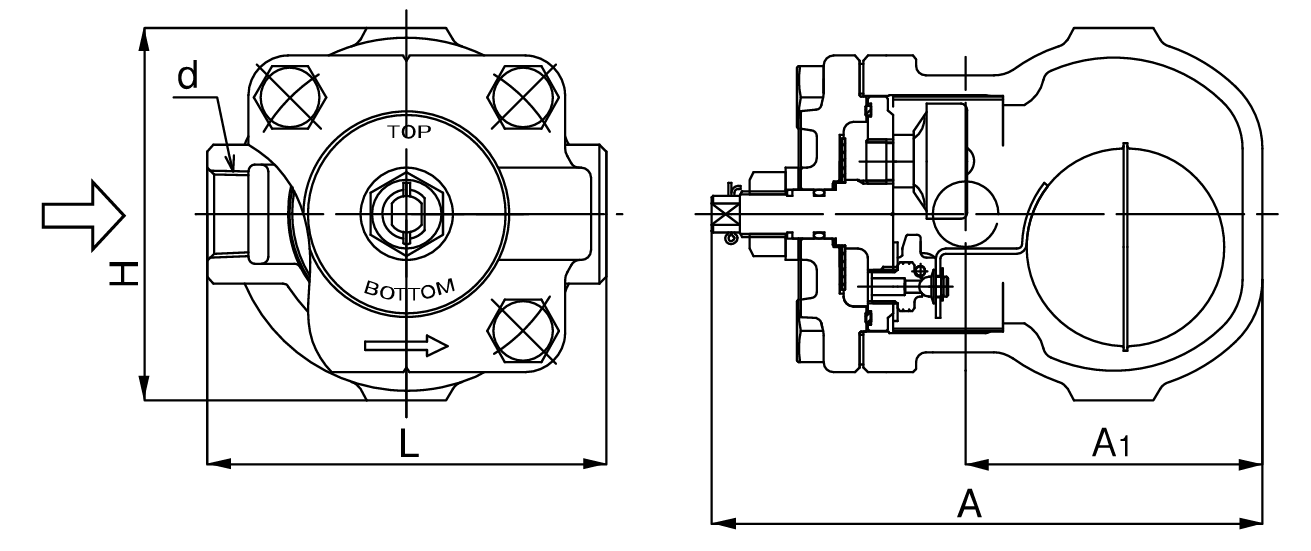

Cấu tạo kỹ thuật
Cấu tạo của Yoshitake TSF-10 tập trung vào độ bền cơ khí với quả phao (Float) và cơ cấu đòn bẩy được gia công tinh xảo từ thép không gỉ (Stainless Steel). Khi nước ngưng chảy vào bẫy, quả phao sẽ nổi lên và kéo đĩa van rời khỏi đế van để xả nước ra ngoài, cơ chế này giúp nước ngưng được giải phóng liên tục mà không gây thất thoát hơi nóng.
Thân van bằng gang dẻo FCD450 cho phép thiết bị chịu được các cú sốc thủy lực (thủy kích) thường gặp trong đường ống hơi, bảo vệ an toàn cho các linh kiện nhạy cảm bên trong. Bộ phận xả khí bằng vật liệu lưỡng kim (Bimetal) giúp tự động thông khí khi khởi động và đóng lại khi hơi nóng tràn vào, ngăn chặn triệt để tình trạng sụt giảm hiệu suất gia nhiệt.
| Thành phần chính | Vật liệu chi tiết |
|---|---|
| Thân & Nắp bẫy | Gang dẻo (Ductile Iron – FCD450) |
| Quả phao (Float) | Thép không gỉ (Stainless Steel) |
| Đế van & Van xả khí | Thép không gỉ (Stainless Steel) |
| Gioăng làm kín | Graphite / Thép không gỉ |
Quy cách đường ống
Yoshitake TSF-10 sử dụng kết nối ren tiêu chuẩn JIS Rc, phù hợp với hầu hết các hệ thống đường ống hơi nóng tại các nhà máy liên doanh Nhật Bản và Việt Nam. Việc lựa chọn đúng kích cỡ DN tương ứng với đường kính ống Phi (mm) thực tế giúp đảm bảo lưu lượng xả nước ngưng định mức, tránh hiện tượng ngập nước ngưng làm giảm công suất nhiệt của thiết bị sấy.
Bảng quy đổi kích cỡ đường ống thực tế cho dòng bẫy hơi phao Yoshitake TSF-10:
| Kích cỡ (DN) | Kích cỡ (Inch) | Ứng dụng ống (Phi) |
|---|---|---|
| DN15 | 1/2″ | Ống Phi 21mm |
| DN20 | 3/4″ | Ống Phi 27mm |
| DN25 | 1″ | Ống Phi 34mm |
Với dải kích thước từ DN15 đến DN25, TSF-10 cực kỳ linh hoạt để lắp đặt cho các vị trí thoát nước ngưng trên đường ống hơi chính hoặc tại các giàn trao đổi nhiệt. Người dùng cần lưu ý sử dụng các phụ kiện ren chịu áp lực cao và băng tan chịu nhiệt chuyên dụng để đảm bảo độ kín khít tuyệt đối cho các mối nối trong môi trường hơi nóng bão hòa.
Hiệu suất thực tế
Về hiệu suất vận hành, Yoshitake TSF-10 có khả năng làm việc ổn định với áp suất tối đa lên đến 1.0 MPa (tương đương 10 Bar) hoặc 2.1 MPa tùy theo phiên bản lựa chọn. Nhiệt độ làm việc tối đa của thiết bị đạt mức 220°C, đảm bảo vận hành bền bỉ trong các hệ thống hơi bão hòa nhiệt độ cao mà không lo ngại về vấn đề biến dạng hay hư hỏng quả phao.
Ưu điểm lớn nhất của TSF-10 là khả năng xả nước ngưng liên tục với lưu lượng lớn ngay cả khi có chênh lệch áp suất thấp, giúp hệ thống không bị hiện tượng “ngập lụt” nước ngưng. Điều này giúp bề mặt truyền nhiệt của các thiết bị sấy luôn ở trạng thái tốt nhất, rút ngắn thời gian sản xuất và đảm bảo chất lượng thành phẩm đồng đều trong các quy trình sấy, hấp.
Kỹ thuật lắp đặt
Để bẫy hơi phao TSF-10 hoạt động chính xác, bắt buộc phải lắp đặt thiết bị theo phương ngang với nắp bẫy nằm ở phía trên để quả phao có thể di chuyển lên xuống theo trọng lực. Mũi tên chỉ hướng dòng chảy trên thân bẫy phải trùng với chiều chảy của nước ngưng và nên lắp đặt bẫy ở vị trí thấp nhất của cụm thiết bị trao đổi nhiệt để nước ngưng tự động chảy vào bẫy.
Kỹ thuật viên nên lắp đặt thêm một bộ lọc Y (Y-Strainer) ở phía trước bẫy để ngăn chặn rác và xỉ hàn làm tắc nghẽn lỗ xả, đồng thời bố trí van một chiều phía sau nếu nước ngưng được thu hồi lên cao. Việc lắp đặt thêm van khóa hai đầu và đường Bypass sẽ giúp quá trình bảo trì, kiểm tra định kỳ trở nên dễ dàng mà không cần phải dừng toàn bộ hệ thống nồi hơi.
Phạm vi ứng dụng
Yoshitake TSF-10 là linh kiện không thể thiếu trong các trạm thu hồi nước ngưng của nhà máy dệt nhuộm, may mặc, chế biến thực phẩm và dược phẩm. Van được ứng dụng rộng rãi cho các thiết bị như: bộ trao đổi nhiệt dạng tấm, giàn sấy công nghiệp, nồi nấu hai vỏ (Jacketed kettle) và các trạm giảm áp hơi yêu cầu khả năng tách nước ngưng nhanh và sạch.
Với uy tín lâu đời từ thương hiệu Nhật Bản, TSF-10 mang lại sự an tâm tuyệt đối về độ an toàn và hiệu quả tiết kiệm năng lượng cho doanh nghiệp. Khả năng vận hành bền bỉ, ít hỏng vặt và hiệu suất tách nước vượt trội giúp bẫy hơi phao Yoshitake trở thành tiêu chuẩn vàng trong các hệ thống nhiệt năng hiện đại, giúp giảm chi phí nhiên liệu và bảo vệ môi trường.
