Tổng quan

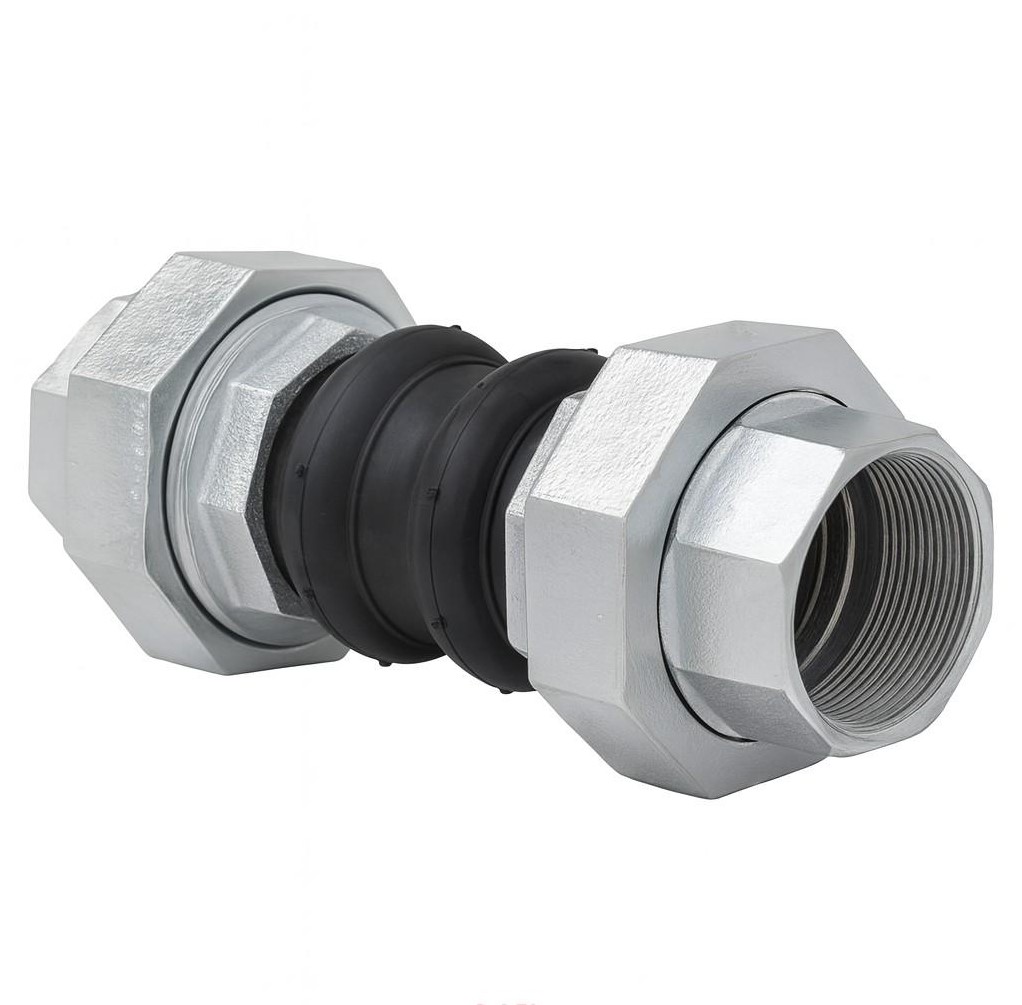

Khớp nối mềm cao su AUTA Model 7100H là dòng thiết bị chuyên dụng trong công nghiệp, được nhập khẩu chính hãng từ Malaysia. Với chức năng chính là giảm chấn và triệt tiêu xung lực, sản phẩm giúp bảo vệ các thiết bị đắt tiền như máy bơm, máy nén khỏi nguy cơ nứt vỡ đường ống do rung động cơ học.

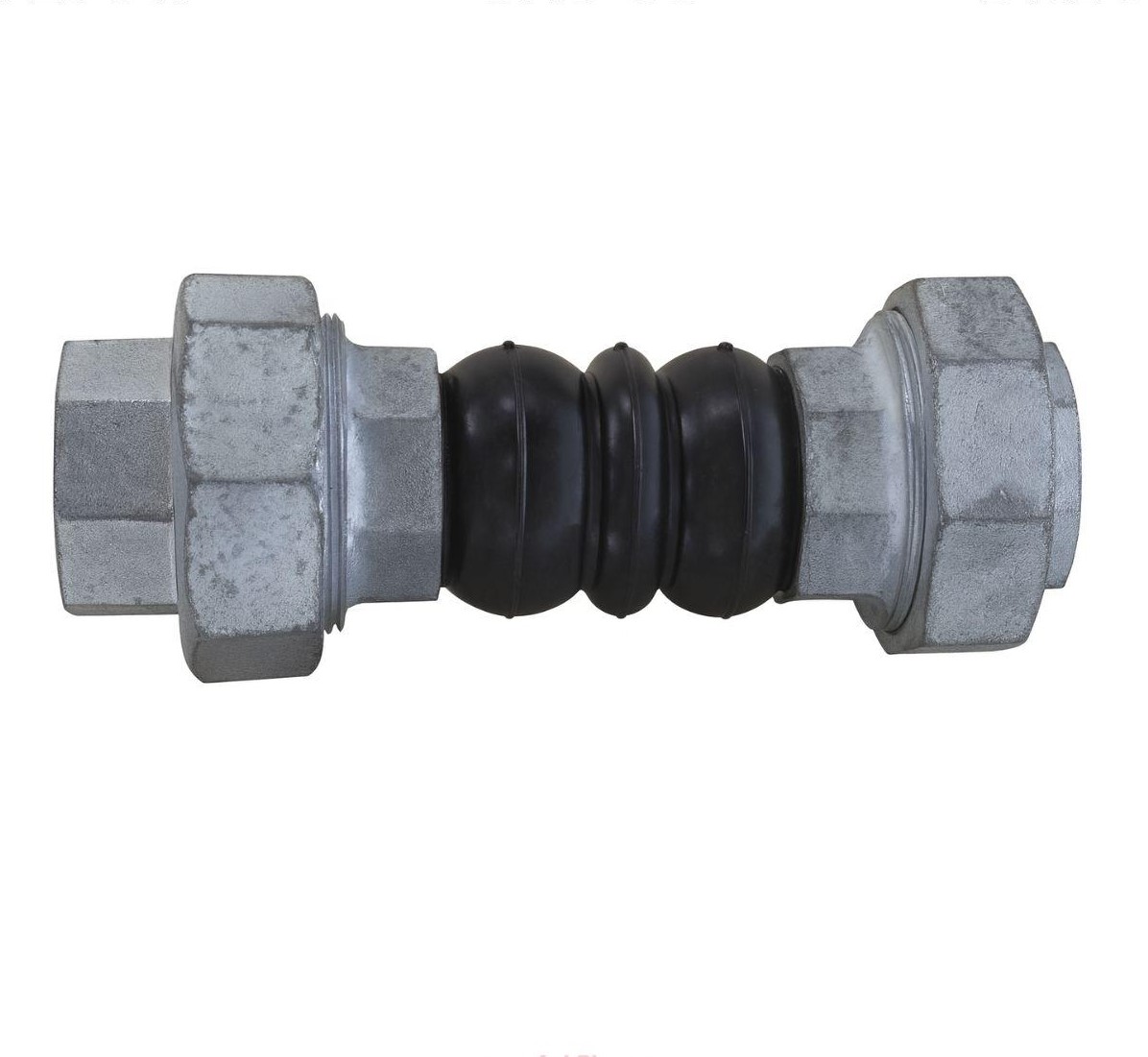

Sự khác biệt của dòng 7100H nằm ở kiểu kết nối rắc co (Union) hai đầu, tạo ra sự linh hoạt tối đa cho các hệ thống đường ống có kích thước nhỏ và trung bình. Thay vì sử dụng mặt bích cồng kềnh, kiểu nối ren này giúp tối ưu không gian lắp đặt tại các khu vực chật hẹp như trạm bơm tăng áp hoặc các trục kỹ thuật.
Được sản xuất trên dây chuyền công nghệ hiện đại của AUTA, sản phẩm đáp ứng đầy đủ các tiêu chuẩn kỹ thuật khắt khe về áp suất và độ bền vật liệu. Đây không chỉ là một phụ kiện kết nối thông thường mà còn là giải pháp an toàn, đảm bảo hệ thống vận hành liên tục và giảm thiểu chi phí bảo trì định kỳ cho nhà máy.

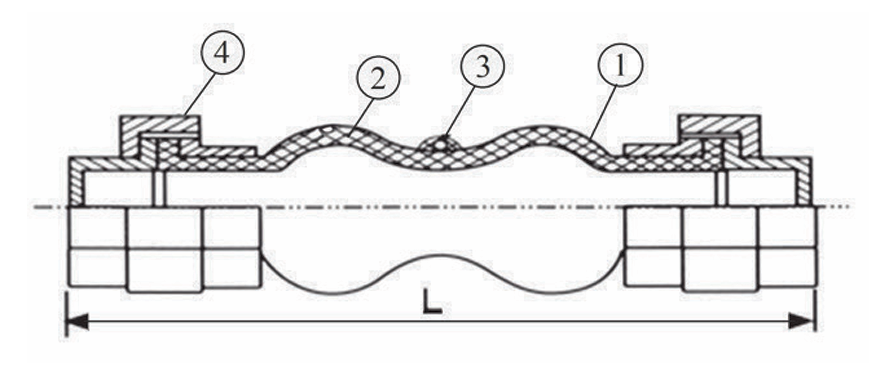

Cấu tạo kỹ thuật
Phần thân khớp nối được đúc từ cao su EPDM hoặc Neoprene chất lượng cao, có khả năng chịu được sự lão hóa từ môi trường và các tác động của tia UV. Lớp cao su này có độ đàn hồi lý tưởng, cho phép thân khớp co giãn linh hoạt để bù trừ sai lệch trục trong quá trình vận hành hệ thống máy móc công nghiệp nặng.
- Thân cao su EPDM: Chịu nhiệt tốt, chống oxy hóa và bền bỉ trong môi trường nước thải.
- Lớp gia cường Nylon: Sử dụng nhiều lớp sợi Nylon tire cord fabric giúp tăng cường khả năng chịu áp lực cao.
- Vòng dây thép Spring steel: Giúp định hình cấu trúc, ngăn ngừa tình trạng móp méo khi đường ống có áp suất âm.
- Đầu nối Union: Gang dẻo mạ kẽm chống ăn mòn, thiết kế ren tiêu chuẩn giúp kết nối kín khít tuyệt đối.
Sự kết hợp giữa cao su đàn hồi và sợi gia cường giúp thiết bị chịu được áp suất làm việc PN16 mà không bị biến dạng hay phồng rộp. Cấu tạo rắc co hai đầu bằng gang dẻo mạ kẽm không chỉ tăng tính thẩm mỹ mà còn bảo vệ mối nối khỏi sự oxy hóa trong các môi trường có độ ẩm cao hoặc lắp đặt ngoài trời.
Dải kích thước
Model 7100H cung cấp dải kích thước từ DN20 đến DN80, phù hợp với các tiêu chuẩn ống phi phổ biến trong thi công cơ điện. Đối với kích cỡ DN20, sản phẩm dùng cho ống phi 27mm, trong khi DN25 dùng cho ống phi 34mm và DN32 phù hợp cho hệ thống ống phi 42mm tại các nhánh cấp nước chi tiết.
| Kích cỡ (DN) | Kích cỡ (Inch) | Dùng cho ống Phi (mm) |
|---|---|---|
| DN20 – DN25 | 3/4″ – 1″ | Phi 27 – Phi 34 |
| DN32 – DN40 | 1 1/4″ – 1 1/2″ | Phi 42 – Phi 49 |
| DN50 | 2″ | Phi 60 |
| DN65 – DN80 | 2 1/2″ – 3″ | Phi 75 – Phi 90 |
Với các đường ống trục chính có lưu lượng lớn hơn, AUTA cung cấp mã DN50 dành riêng cho ống phi 60mm và DN65 cho ống phi 75mm. Ở phân khúc lớn nhất là DN80 cho ống phi 90mm, thân khớp được nâng cấp lên 5 lớp sợi nylon để chịu lực tốt hơn, cho phép khả năng nén sâu đến 24mm khi hệ thống rung lắc mạnh.
Hiệu suất thực tế
Trong vận hành công nghiệp, hiệu suất của khớp nối AUTA 7100H được đánh giá qua khả năng duy trì áp suất ổn định tại mức 16 bar. Điều này cực kỳ quan trọng đối với hệ thống Chiller hoặc PCCC vốn có áp suất tức thời lớn khi kích hoạt máy bơm, giúp ngăn chặn tình trạng sốc áp gây hư hỏng thiết bị đầu cuối.
- Khả năng tiêu âm: Giảm thiểu tiếng ồn truyền dẫn qua đường ống, tạo không gian yên tĩnh cho khu văn phòng.
- Bù trừ sai lệch: Cho phép lệch tâm và lệch góc trong phạm vi cho phép mà không gây rò rỉ lưu chất.
- Chống rung lắc: Triệt tiêu các dao động từ máy bơm cao áp, bảo vệ tính toàn vẹn của hệ thống giá đỡ ống.
- Chịu nhiệt ổn định: Hoạt động hiệu quả trong dải nhiệt độ từ 0 đến 80 độ C, phù hợp cho nhiều loại chất lỏng.
Độ bền thực tế của sản phẩm đã được kiểm chứng qua hàng nghìn dự án tại Việt Nam và khu vực Đông Nam Á. Nhờ cấu tạo vật liệu gang dẻo mạ kẽm bền bỉ, khớp nối có thể hoạt động ổn định trong nhiều năm mà không cần thay thế, ngay cả khi lắp đặt tại các vị trí gần biển hoặc môi trường có độ ăn mòn nhẹ.
Kỹ thuật lắp đặt
Trước khi lắp đặt, kỹ thuật viên cần kiểm tra bề mặt ren của rắc co và đường ống để đảm bảo không có dị vật gây hỏng mối nối. Kiểu ren tiêu chuẩn yêu cầu sử dụng băng tan chuyên dụng để đảm bảo độ kín khít tuyệt đối, tránh tình trạng rò rỉ lưu chất khi hệ thống hoạt động ở áp suất tối đa PN16.
Khoảng cách giữa hai đầu ống phải được tính toán sao cho khớp nối ở trạng thái tự nhiên nhất, cho phép nó có đủ hành trình để co giãn khi máy bơm vận hành. Việc lắp đặt quá căng hoặc quá chùng sẽ làm giảm tuổi thọ của lớp cao su và ảnh hưởng trực tiếp đến hiệu quả giảm chấn của toàn bộ hệ thống đường ống.
Khi siết rắc co, nên sử dụng hai mỏ lết để cố định phần thân và siết phần đai ốc, tránh làm xoắn vặn lớp cao su thân khớp. Sau khi lắp đặt xong, cần tiến hành thử áp hệ thống ở mức 1.5 lần áp suất làm việc để kiểm tra độ kín của các mối nối ren và sự ổn định của khớp nối trước khi đưa vào vận hành chính thức.
Phạm vi ứng dụng
Khớp nối mềm cao su AUTA 7100H là thành phần không thể thiếu trong các hệ thống xử lý nước thải công nghiệp, nơi máy bơm công suất lớn thường xuyên tạo ra rung động mạnh. Thiết bị giúp cô lập các rung động này, ngăn không cho chúng truyền đi xa gây nới lỏng các vít cố định trên đường ống dẫn hóa chất nhẹ.
Trong hệ thống điều hòa không khí trung tâm (HVAC), sản phẩm được lắp đặt tại đầu vào và đầu ra của tổ máy bơm nước lạnh để bảo vệ đường ống khỏi hiện tượng giãn nở nhiệt. Việc sử dụng khớp nối mềm giúp bù trừ các sai lệch nhỏ về độ cao của ống phi trong quá trình thi công thực tế, giúp việc kết nối trở nên chuẩn xác.
Ngoài ra, nhờ vật liệu cao su đạt chuẩn an toàn, AUTA 7100H còn được ứng dụng rộng rãi trong cấp nước sạch cho chung cư, khách sạn và nhà máy thực phẩm. Sự kết hợp giữa khả năng chống rung, chịu áp lực và tính linh hoạt trong kết nối ren khiến sản phẩm trở thành lựa chọn ưu tiên hàng đầu cho các nhà thầu cơ điện M&E.
