Khớp nối mềm cao su AUTA 7220H

Tổng quan

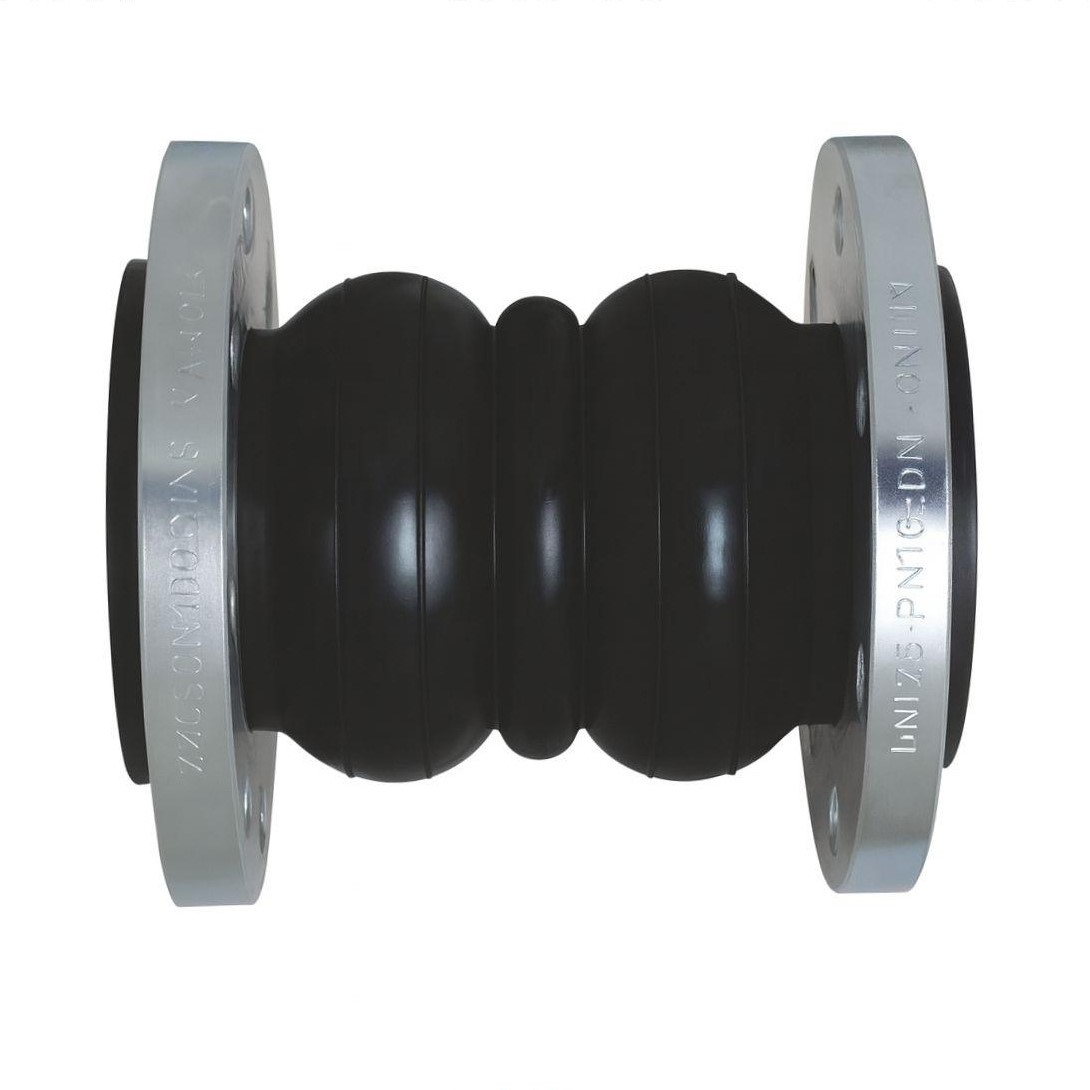

Khớp nối mềm cao su AUTA Model 7220H là dòng thiết bị giảm chấn cao cấp với thiết kế dạng cầu đôi (Dual-Sphere), mang lại khả năng co giãn vượt trội hơn so với dòng cầu đơn. Sản phẩm đóng vai trò cực kỳ quan trọng trong việc triệt tiêu rung động cơ học và giảm thiểu tiếng ồn truyền dẫn trong các hệ thống đường ống công nghiệp hạng nặng.

Với cấu tạo hai cầu lồi, thiết bị cung cấp hành trình bù trừ sai lệch trục và dịch chuyển góc lớn hơn, giúp bảo vệ an toàn cho hệ thống máy bơm công suất lớn và các thiết bị nhạy cảm trên đường ống. Sản phẩm được sản xuất bởi AUTA Malaysia, đáp ứng các tiêu chuẩn kỹ thuật khắt khe nhất trong môi trường vận hành khắc nghiệt.

Khớp nối 7220H sử dụng kiểu kết nối mặt bích (Flanged) tiêu chuẩn, giúp việc lắp đặt trở nên chắc chắn và chịu được áp lực cao hơn so với các dòng nối ren thông thường. Đây là lựa chọn hàng đầu cho các chủ đầu tư và nhà thầu khi thiết kế hệ thống cấp thoát nước, HVAC và xử lý nước thải công nghiệp hiện nay.

Cấu tạo kỹ thuật

Sản phẩm được chế tạo từ những vật liệu có tính đàn hồi và chịu lực cao, đảm bảo tuổi thọ lâu dài trong điều kiện hoạt động liên tục với tần suất rung lắc mạnh tại các nhà máy:

• Thân khớp (Body): Được làm từ cao su EPDM hoặc Neoprene Rubber, nổi tiếng với khả năng chống lão hóa và chịu được sự ăn mòn của hóa chất nhẹ.
• Lớp gia cường (Reinforcement): Sử dụng đa lớp sợi Nylon (Multi-ply nylon tire cord fabric) đan xen dày đặc, giúp tăng cường khả năng chịu áp lực nội tại lên đến PN16.
• Vòng định hình (Wire): Tích hợp dây thép lò xo (Spring-steel wire) bên trong lõi cao su để duy trì hình dạng cầu đôi ổn định, chống lại hiện tượng móp méo khi có áp suất âm.
• Mặt bích (Flanges): Chế tạo từ thép carbon (Carbon steel) được xử lý bề mặt bằng phương pháp mạ kẽm điện phân hoặc sơn phủ Epoxy để ngăn ngừa rỉ sét.

Sự kết hợp hoàn hảo giữa các lớp vật liệu này tạo nên một thiết bị có độ bền cơ học cao, không chỉ co giãn tốt mà còn chịu được áp suất thử nghiệm gấp nhiều lần áp suất làm việc thực tế. Hệ thống mặt bích thép carbon chắc chắn giúp khớp nối giữ được sự ổn định tuyệt đối khi có dòng lưu chất chảy qua với lưu lượng lớn.

Dải kích thước

Model 7220H sở hữu dải kích thước rộng từ DN50 đến DN300, tương ứng với các tiêu chuẩn ống phi công nghiệp phổ biến, cho phép ứng dụng linh hoạt vào nhiều vị trí khác nhau trong hệ thống ống dẫn:

Đối với các đường ống phi nhỏ từ 60mm đến 90mm, chiều dài L dao động từ 170mm đến 180mm. Trong khi đó, với hệ thống ống chính lớn như phi 219mm (DN200) hay phi 323mm (DN300), chiều dài khớp nối được mở rộng lên đến 320mm-330mm và số lượng lớp gia cường Nylon tăng dần từ 4 đến 9 lớp để đảm bảo khả năng chịu tải trọng cực lớn.

Hiệu suất thực tế

Nhờ thiết kế cầu đôi đặc trưng, AUTA 7220H mang lại hiệu quả dịch chuyển trục (Axial displacement) vượt trội. Ở các kích thước lớn như DN300, khớp nối cho phép độ giãn nở (Extension) đạt 20mm và độ nén (Compression) lên đến 40mm, cao hơn hẳn so với các dòng khớp đơn cùng kích cỡ.

• Áp suất làm việc: Đạt mức PN16 (16 bar), phù hợp với hầu hết các trạm bơm nước và hệ thống điều hòa trung tâm.
• Nhiệt độ hoạt động: Ổn định trong dải từ 0°C đến 80°C, đảm bảo an toàn cho các đường ống dẫn nước nóng nhẹ hoặc nước giải nhiệt.
• Khả năng tiêu âm: Cấu trúc hai cầu giúp bẻ gãy các sóng âm truyền dẫn, làm giảm độ ồn tối đa từ máy bơm cao áp truyền ra hệ thống xung quanh.
• Tiêu chuẩn bích: Kết nối bích tuân thủ tiêu chuẩn BS 4504 hoặc BS EN 1092, dễ dàng tương thích với các loại van và phụ kiện khác trên thị trường.

Hiệu suất thực tế của sản phẩm đã được khẳng định qua khả năng vận hành bền bỉ dưới điều kiện rung lắc liên tục. Khớp nối không chỉ giúp bù trừ sai lệch lắp đặt mà còn ngăn ngừa hiện tượng “vỡ ống” do sự giãn nở nhiệt của vật liệu thép hoặc nhựa trong quá trình thay đổi thời tiết hoặc nhiệt độ lưu chất.

Kỹ thuật lắp đặt

Khi tiến hành lắp đặt khớp nối 7220H, kỹ thuật viên cần đảm bảo mặt bích của ống phi và mặt bích của khớp nối phải song song và đồng tâm. Các lỗ bu lông phải được căn chỉnh chính xác theo tiêu chuẩn n-d (ví dụ 8 lỗ phi 19 cho DN100) trước khi siết chặt để tránh gây áp lực không đều lên lớp cao su thân khớp.

Việc siết bu lông nên thực hiện theo phương pháp đối xứng từng cặp để lực ép trải đều lên vòng đệm mặt bích, đảm bảo độ kín khít tuyệt đối. Lưu ý không siết quá chặt vượt mức khuyến cáo của nhà sản xuất vì có thể làm biến dạng mặt bích carbon steel mạ kẽm hoặc làm rách lớp cao su tại vị trí kết nối bích.

Đối với các hệ thống lắp đặt theo phương thẳng đứng hoặc chịu tải trọng ống quá lớn, cần bổ sung thêm các bộ thanh định vị (Control units) để giới hạn hành trình co giãn trong phạm vi an toàn. Điều này giúp ngăn chặn việc khớp nối bị giãn quá mức cho phép (vượt quá 20mm đối với DN300), đảm bảo tuổi thọ cao nhất cho thiết bị.

Phạm vi ứng dụng

Khớp nối mềm cao su AUTA 7220H là giải pháp không thể thiếu trong hệ thống Chiller và tháp giải nhiệt của các tòa nhà cao tầng, nơi yêu cầu triệt tiêu rung động nghiêm ngặt. Khả năng đàn hồi của hai cầu cao su giúp ngăn chặn các chấn động từ tổ máy nén truyền vào hệ thống ống phi dẫn nước, bảo vệ kết cấu công trình.

Sản phẩm cũng được ứng dụng rộng rãi trong các nhà máy xử lý nước thải và trạm bơm cấp nước đô thị nhờ khả năng chống ăn mòn và chịu áp suất PN16 ổn định. Việc sử dụng khớp nối cầu đôi giúp hệ thống vận hành êm ái hơn, giảm thiểu nguy cơ rò rỉ tại các mối nối cứng do rung động lâu ngày gây ra.

Ngoài ra, với dải kích thước đa dạng và vật liệu cao su EPDM đạt chuẩn, AUTA 7220H còn xuất hiện trong các dây chuyền sản xuất công nghiệp nhẹ, hệ thống phòng cháy chữa cháy và các đường ống dẫn nước sản xuất. Đây chính là linh kiện then chốt giúp tăng tính linh hoạt và độ an toàn tổng thể cho mọi công trình cơ điện M&E chuyên nghiệp.
