Tổng quan

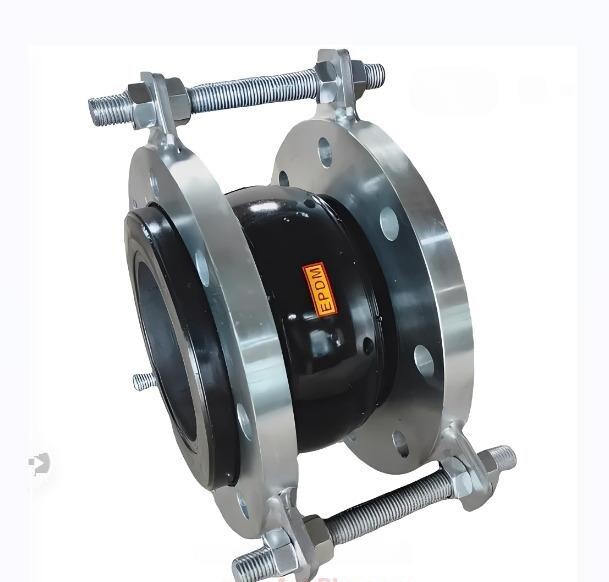

Khớp nối mềm cao su AUTA Model 7210H/25 là dòng thiết bị cao cấp được thiết kế đặc biệt cho các hệ thống đường ống đòi hỏi khả năng chịu áp lực cực cao lên đến PN25. Sản phẩm đóng vai trò là giải pháp đàn hồi giúp hấp thụ rung động, giảm thiểu tiếng ồn và bù đắp các sai lệch trục do giãn nở nhiệt hoặc lún móng công trình.
Với cấu trúc một bầu đơn (single-sphere), khớp nối AUTA 7210H/25 đảm bảo tính linh hoạt tối đa cho dòng lưu chất trong các môi trường công nghiệp nặng. Đây là linh kiện quan trọng giúp bảo vệ hệ thống máy bơm công suất lớn và mạng lưới van cứu hỏa khỏi các tác động cơ học tiêu cực, đảm bảo sự ổn định tuyệt đối trong suốt quá trình vận hành lâu dài.
Xuất xứ từ Malaysia, thương hiệu AUTA mang đến sự tin cậy về tiêu chuẩn chất lượng vượt trội, phù hợp cho các dự án hạ tầng trọng điểm yêu cầu khắt khe về thông số kỹ thuật. Thiết kế chuyên dụng cho áp lực PN25 giúp khớp nối này trở thành lựa chọn ưu tiên tại các trạm bơm cao áp, nhà máy thủy điện và hệ thống phòng cháy chữa cháy quy mô lớn.
Cấu tạo kỹ thuật
Cấu tạo của khớp nối mềm AUTA 7210H/25 là sự kết hợp giữa vật liệu đàn hồi bền bỉ và khung chịu lực thép cường độ cao để đáp ứng mức áp suất 25 bar. Thân khớp nối được làm từ cao su EPDM (Rubber) có khả năng chống oxy hóa, chịu nhiệt và thích nghi tốt với nhiều loại lưu chất khác nhau trong công nghiệp.

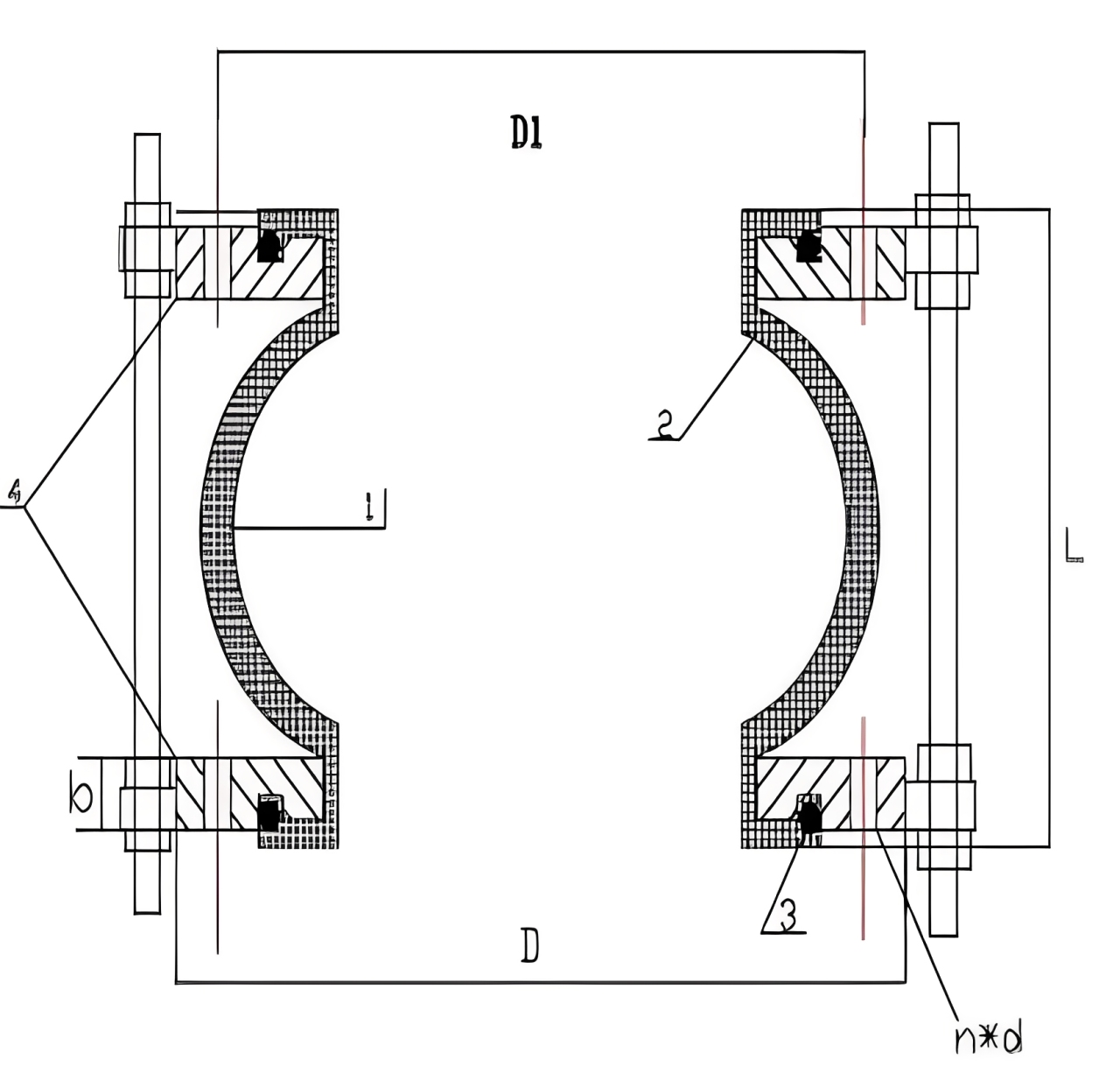

Chi tiết các bộ phận cấu thành bao gồm:
- Thân cao su (1): Chất liệu EPDM dẻo dai, chịu nhiệt độ làm việc lên tới 120°C.
- Lớp gia cường (2): Sử dụng vải sợi Nylon (Reinforcing Fabric) mật độ cao để chống phồng bầu khi áp lực tăng đột ngột.
- Vòng định hình (3): Thép carbon (Carbon steel) giúp bầu cao su giữ vững cấu trúc dưới tải trọng lớn.
- Mặt bích (4): Chế tạo từ thép Carbon (Carbon steel) chắc chắn, đảm bảo kết nối kín khít tuyệt đối với đường ống.
Điểm khác biệt của phiên bản PN25 so với các dòng thông thường chính là số lượng lớp vải gia cường (Nylon tire cord fabric) được tăng cường đáng kể, từ 6 lớp lên đến 18 lớp tùy kích cỡ. Cấu trúc kiên cố này không chỉ giúp thiết bị chịu được áp suất thử nghiệm cao mà còn tăng khả năng chống xé rách trong môi trường vận hành khắc nghiệt nhất.
Dải kích thước
Khớp nối mềm AUTA 7210H/25 cung cấp dải kích thước đa dạng từ DN50 đến DN400, tương ứng với các tiêu chuẩn ống phi phổ biến hiện nay. Việc nắm rõ kích thước phi ống giúp đơn vị thi công chuẩn bị mặt bích và bu lông kết nối chính xác, đảm bảo tính đồng bộ cho toàn hệ thống công nghiệp.
| DN (Inch) | Phi ống (mm) |
|---|---|
| DN50 (2″) | Phi 60 |
| DN100 (4″) | Phi 114 |
| DN200 (8″) | Phi 219 |
| DN300 (12″) | Phi 325 |
| DN400 (16″) | Phi 406 |
Kích thước chiều dài Face-to-face (L) được thiết kế theo tiêu chuẩn quốc tế, giúp dễ dàng thay thế và bảo trì. Đối với các hệ thống ống lớn như DN300 hay DN400, việc sử dụng khớp nối có số lớp vải gia cường lớn (lên tới 18 lớp) là bắt buộc để đảm bảo an toàn cho các trạm bơm cao áp.
Hiệu suất thực tế
Hiệu suất vận hành của AUTA 7210H/25 đạt mức tối ưu với khả năng chịu áp suất làm việc liên tục PN25 (2.5 MPa). Đặc biệt, dải nhiệt độ làm việc được mở rộng từ 0°C đến +120°C, cho phép thiết bị hoạt động tốt trong cả hệ thống nước nóng và hơi nhiệt thấp mà không bị lão hóa cao su.
Các chỉ số dịch chuyển trục (Axial displacement) ấn tượng cho thấy sự linh hoạt tuyệt vời:
- Độ kéo giãn (Extension): Dao động từ 7mm đến 16mm tùy theo kích cỡ bích.
- Độ nén (Compression): Hỗ trợ nén từ 10mm đến tối đa 25mm, giúp triệt tiêu xung lực hiệu quả.
- Khả năng chịu áp: Đạt chuẩn PN25, tương thích hoàn hảo với tiêu chuẩn mặt bích BS 4504.
Sản phẩm không chỉ hấp thụ các chấn động ngang và dọc mà còn cho phép độ lệch tâm nhất định mà không gây rò rỉ lưu chất. Hiệu suất giảm ồn vượt trội của bầu cao su giúp bảo vệ môi trường âm thanh xung quanh khu vực kỹ thuật, đặc biệt quan trọng trong các tòa nhà cao tầng và khu dân cư.
Kỹ thuật lắp đặt
Lắp đặt khớp nối mềm PN25 yêu cầu kỹ thuật cao để đảm bảo an toàn dưới áp suất lớn. Trước khi lắp, cần kiểm tra sự đồng tâm của hai đầu ống và vệ sinh sạch bề mặt bích. Khoảng cách lắp đặt thực tế không được vượt quá chiều dài L quy định để tránh tình trạng bầu cao su bị kéo giãn quá giới hạn thiết kế.
Cần tuân thủ các nguyên tắc sau để đảm bảo độ bền:
- Siết bu lông đối xứng qua tâm để lực ép phân bổ đều, ngăn ngừa hiện tượng vênh bích gây rò rỉ.
- Tuyệt đối không thực hiện hàn gần vị trí khớp nối vì nhiệt độ cao sẽ làm hỏng cấu trúc cao su EPDM.
- Sử dụng đúng bu lông có kích thước n-d tương ứng với tiêu chuẩn PN25 của mặt bích.
- Đối với các vị trí chịu áp lực cao nhất, nên lắp thêm thanh ty ren định vị để kiểm soát độ co giãn của khớp nối.
Phạm vi ứng dụng
Khớp nối mềm cao su AUTA 7210H/25 là lựa chọn không thể thay thế cho hệ thống phòng cháy chữa cháy (PCCC) tại các nhà xưởng quy mô lớn và nhà cao tầng. Ngoài ra, thiết bị còn được ứng dụng rộng rãi trong hệ thống cấp nước sạch cao áp, trạm xử lý nước thải và các nhà máy hóa chất công nghiệp yêu cầu sự an toàn tối đa.
Nhờ khả năng chịu nhiệt tới 120°C và áp suất PN25, sản phẩm hoạt động bền bỉ trong các hệ thống HVAC, Chiller trung tâm và đường ống dẫn nước nóng công nghiệp. Việc sử dụng khớp nối AUTA giúp triệt tiêu hoàn toàn các rung động từ máy bơm truyền đến đường ống, từ đó bảo vệ hệ thống van công nghiệp và các thiết bị đo lường nhạy cảm khỏi hư hỏng không đáng có.
