Tổng quan

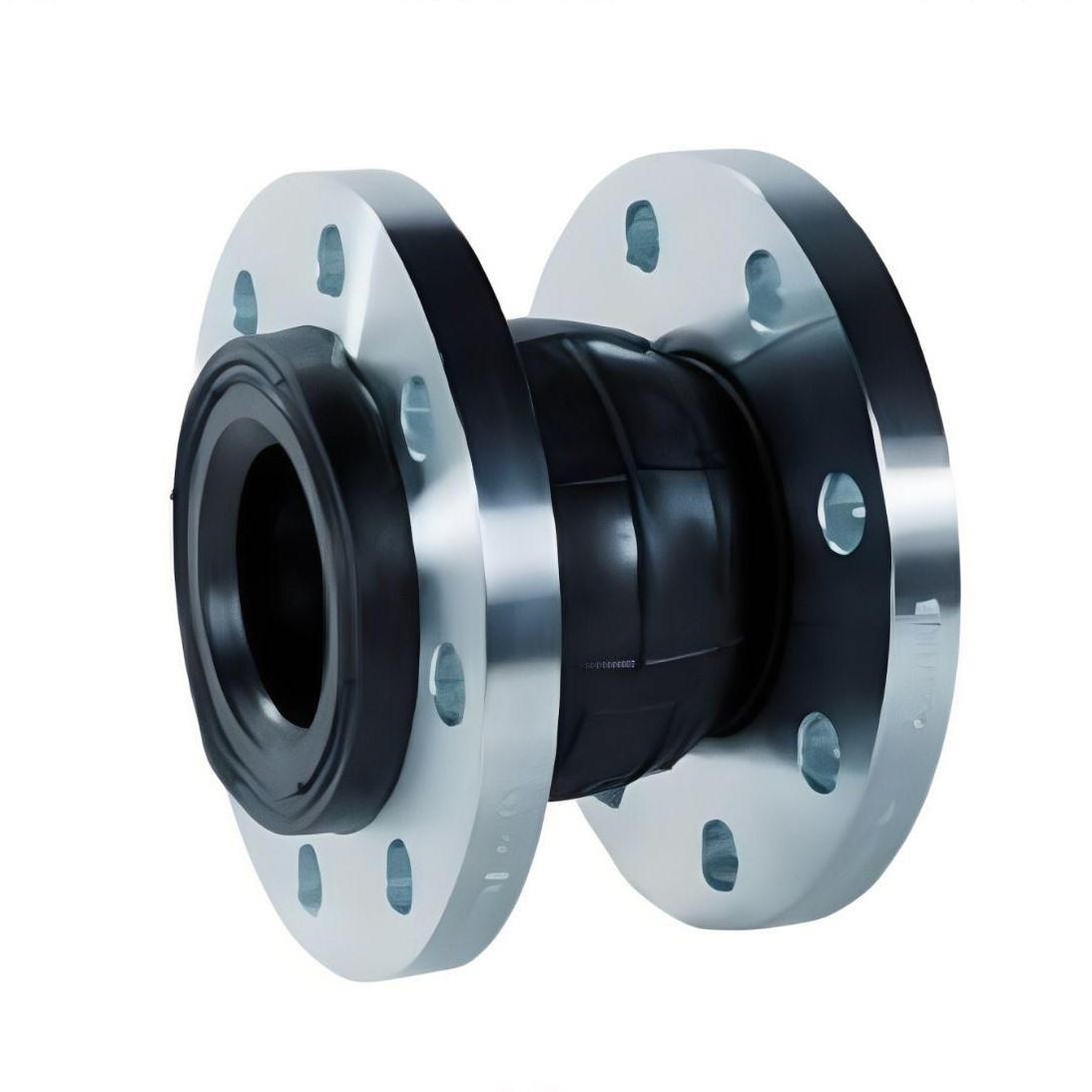

Khớp nối mềm cao su ARV RJC là giải pháp đàn hồi chuyên dụng, được thiết kế để triệt tiêu rung động và tiếng ồn trong các hệ thống đường ống công nghiệp. Với cấu tạo từ cao su EPDM kết hợp mặt bích thép, thiết bị này giúp bảo vệ máy bơm và các linh kiện đắt tiền khỏi ứng suất cơ học phát sinh khi vận hành. Đây là lựa chọn hàng đầu cho các công trình hạ tầng tại Việt Nam nhờ khả năng thích nghi tốt với môi trường nhiệt đới ẩm.
Sản phẩm đóng vai trò như một mắt xích co giãn, giúp bù đắp các sai lệch về trục và góc độ giữa các đoạn ống do sai số thi công hoặc lún sụt nền móng. Sự hiện diện của model RJC ngăn ngừa hiện tượng nứt gãy đường ống, đồng thời hấp thụ sự giãn nở nhiệt của lưu chất một cách hiệu quả. Việc trang bị khớp nối ARV không chỉ đảm bảo an toàn kỹ thuật mà còn giúp hệ thống vận hành êm ái, kéo dài tuổi thọ cho toàn bộ mạng lưới truyền dẫn.
Thương hiệu ARV đã khẳng định uy tín thông qua các tiêu chuẩn kiểm định khắt khe, phù hợp cho cả hệ thống cấp nước sạch và phòng cháy chữa cháy. Với thiết kế chắc chắn và vật liệu cao cấp, khớp nối RJC giúp chủ đầu tư tối ưu hóa chi phí bảo trì và giảm thiểu rủi ro sự cố. Đây là thiết bị không thể thiếu để duy trì sự ổn định cho các hệ thống van công nghiệp trong các tòa nhà cao tầng và nhà máy sản xuất hiện đại.
Cấu tạo kỹ thuật
Về mặt kỹ thuật, khớp nối mềm ARV RJC được cấu thành từ 5 lớp vật liệu xếp tầng, tạo nên sự bền bỉ và linh hoạt vượt trội trong mọi điều kiện áp suất. Thân bầu cao su (Internal & External bellow) sử dụng cao su EPDM chất lượng cao, có khả năng chống oxy hóa mạnh mẽ và chịu được các tác động lý hóa từ lưu chất. Lớp lõi bên trong được gia cố thêm các sợi thép và vải sợi Nylon giúp khớp nối giữ được hình dạng ổn định ngay cả khi chịu áp lực dòng chảy lớn.
Chi tiết cấu tạo của thiết bị bao gồm các thành phần sau:
- Mặt bích (Flange): Làm từ thép mạ kẽm (Zinc plated steel) đạt tiêu chuẩn chống gỉ sét.
- Sợi tăng cường (Reinforced wire): Lõi thép chịu lực chạy dọc bầu cao su.
- Lớp gia cường (Nylon tyre cord): Vải sợi Nylon tăng độ dẻo dai và khả năng chống xé.
- Thân cao su: Cao su EPDM chịu nhiệt và chịu đàn hồi đa hướng.
Mặt bích thép được sản xuất theo tiêu chuẩn EN 1092-1 hoặc ISO 7005-1, đảm bảo tính đồng bộ khi kết nối với các dòng van và thiết bị đo trên đường ống. Sự kết hợp hoàn hảo giữa kim loại và vật liệu đàn hồi giúp khớp nối chịu được áp suất làm việc lên đến 16 bar. Cấu trúc này không chỉ triệt tiêu rung động mà còn ngăn chặn hiệu quả hiện tượng búa nước gây nguy hiểm cho hệ thống công nghiệp.
Dải kích thước

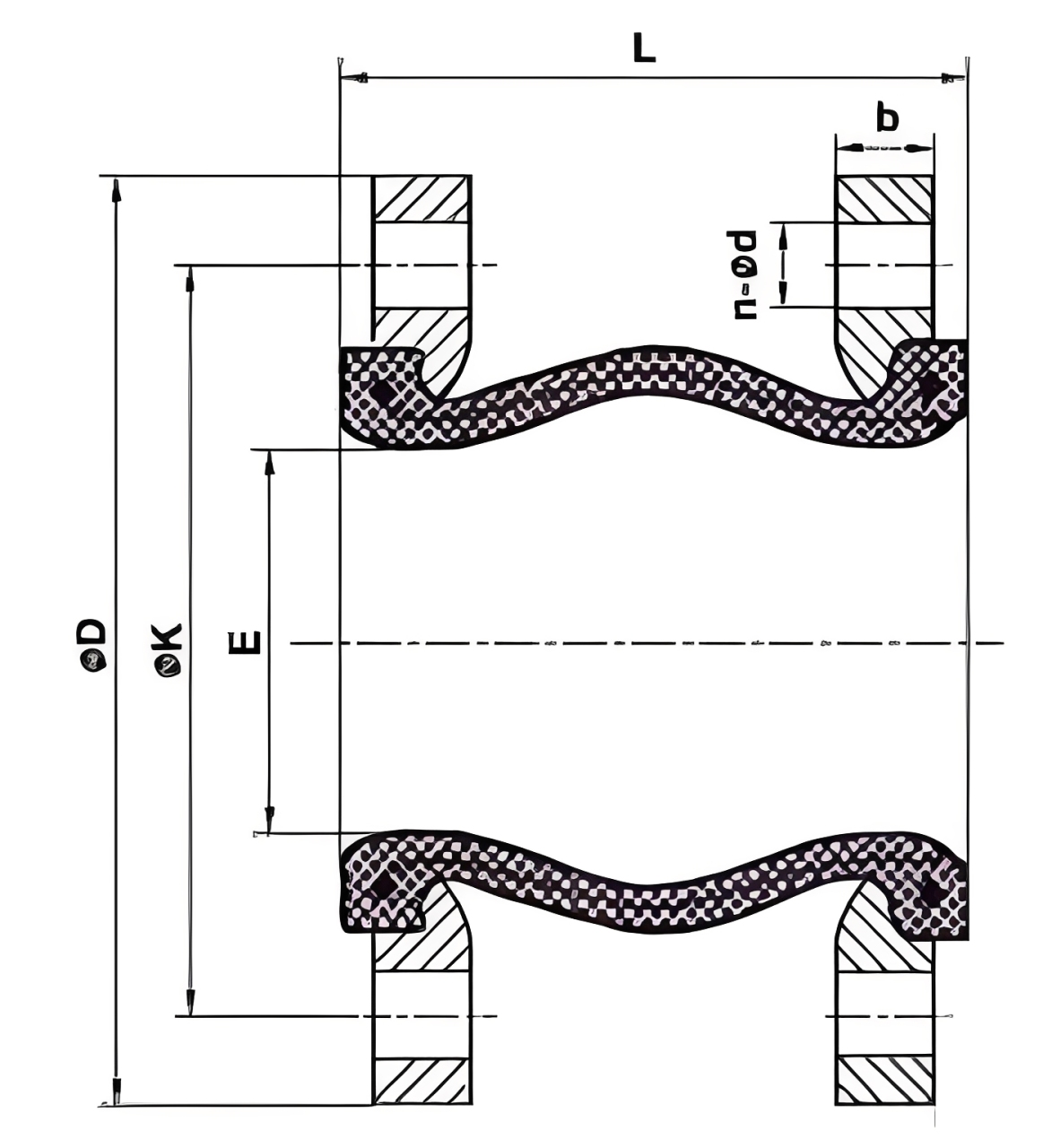

Dải kích thước của khớp nối ARV RJC rất phong phú, đáp ứng từ các đường ống nhánh dân dụng đến các trục ống chính công nghiệp lớn. Việc lựa chọn kích thước cần căn cứ vào đường kính phi ống thực tế để đảm bảo độ kín thít tuyệt đối tại các điểm nối bích. Dưới đây là bảng thông số quy đổi và kích thước kỹ thuật tiêu chuẩn cho từng model:
| DN (Inch) | Phi ống (mm) | Dài L (mm) | Lỗ bích (n-Ød) |
|---|---|---|---|
| DN50 (2″) | Phi 60 | 105 | 4-18 |
| DN80 (3″) | Phi 90 | 135 | 8-18 |
| DN100 (4″) | Phi 114 | 150 | 8-18 |
| DN150 (6″) | Phi 168 | 180 | 8-23 |
| DN200 (8″) | Phi 219 | 210 | 12-23 |
| DN300 (12″) | Phi 325 | 245 | 12-26 |
Các kích thước từ DN50 đến DN100 thường được dùng cho hệ thống bơm tăng áp hoặc điều hòa trung tâm. Trong khi đó, các dòng lớn như DN200 đến DN300 là lựa chọn ưu tiên cho các trạm xử lý nước thải và nhà máy thủy điện. Nắm rõ kích thước ống (ví dụ DN250 tương đương phi 273mm) giúp kỹ sư chuẩn bị vật tư lắp đặt chính xác, tránh lãng phí thời gian điều chỉnh trên công trường.
Hiệu suất thực tế
Trong vận hành thực tế, khớp nối ARV RJC cho thấy khả năng làm việc ổn định tại áp suất 16 bar (tương đương 1.6 Mpa) và nhiệt độ từ -10°C đến 90°C. Với độ đàn hồi cao, thiết bị cho phép dịch chuyển ngang, dọc và lệch góc mà vẫn giữ được độ kín khít hoàn hảo. Khả năng hấp thụ rung động tần số cao giúp bảo vệ các thiết bị nhạy cảm như đồng hồ áp suất và cảm biến gắn trên ống.
Kỹ thuật lắp đặt
Quy trình lắp đặt yêu cầu vệ sinh sạch bề mặt bích và căn chỉnh khoảng cách L (Face-to-face) theo đúng thông số catalogue để tránh kéo giãn cao su quá mức. Cần siết bu lông đối xứng theo hình sao để lực ép phân bổ đều, ngăn ngừa rò rỉ tại mối nối. Lưu ý quan trọng là tuyệt đối không hàn điện gần vị trí khớp nối để tránh nhiệt độ cao làm biến tính hoặc hỏng bầu cao su EPDM.
Phạm vi ứng dụng

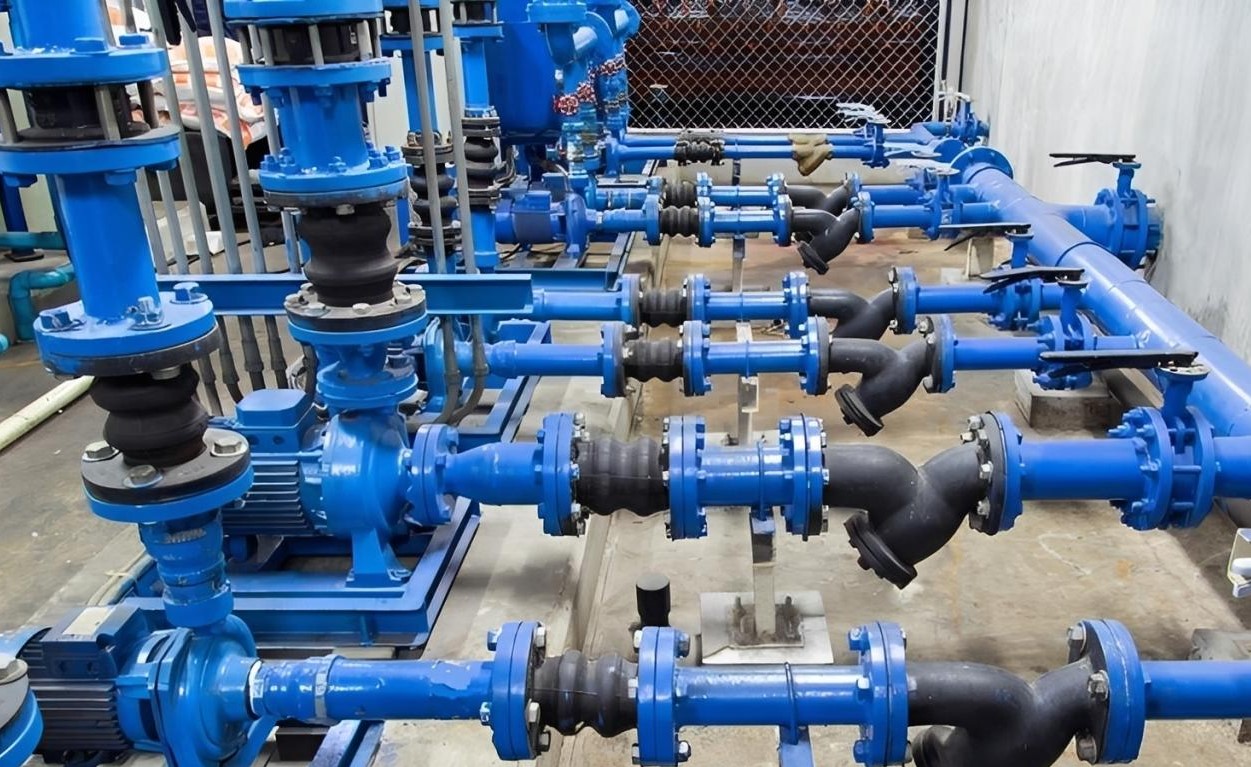

Khớp nối mềm ARV RJC được ứng dụng rộng rãi trong hệ thống PCCC, điều hòa HVAC, cấp thoát nước đô thị và các nhà máy hóa chất nhẹ. Thiết bị giúp triệt tiêu tiếng gầm của máy bơm tại các khu vực yêu cầu yên tĩnh như bệnh viện, khách sạn. Sự bền bỉ của vật liệu giúp khớp nối hoạt động tốt cả trong môi trường nước sạch lẫn nước thải, mang lại hiệu quả vận hành tối ưu cho hệ thống công nghiệp.
