Tổng quan

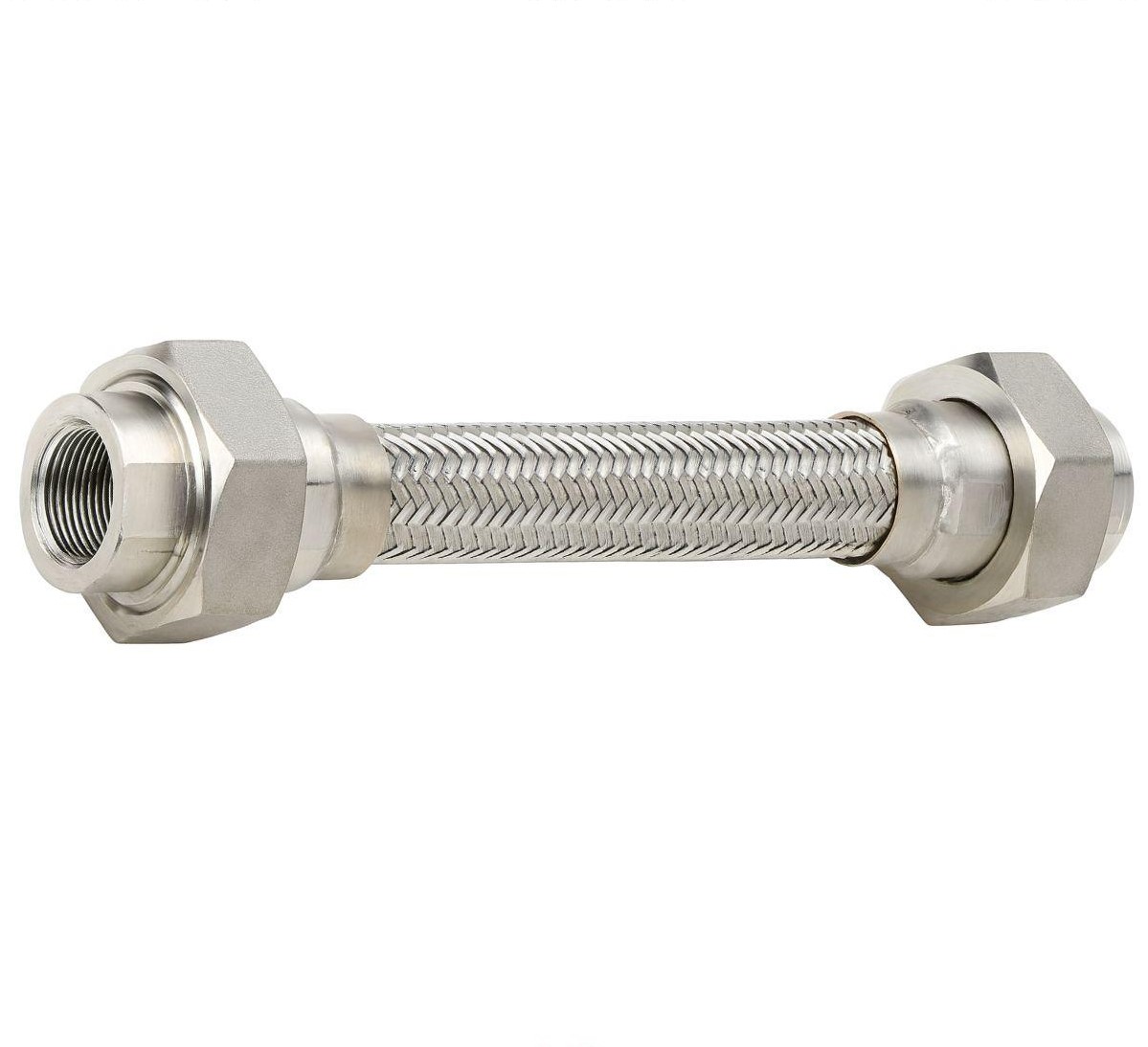

Khớp nối mềm inox Arita SSFH-SE là giải pháp chống rung và bù sai lệch nhiệt hàng đầu cho các hệ thống đường ống công nghiệp yêu cầu độ bền cao. Khác với các dòng cao su thông thường, sản phẩm này được chế tạo hoàn toàn từ thép không gỉ, cho phép vận hành trong các môi trường có nhiệt độ và áp suất khắc nghiệt.
Với xuất xứ từ thương hiệu Arita Malaysia, Model SSFH-SE sở hữu thiết kế nối ren hai đầu cực kỳ linh hoạt, phù hợp cho các vị trí lắp đặt có không gian hạn chế. Thiết bị đóng vai trò quan trọng trong việc bảo vệ máy bơm, lò hơi và các thiết bị đo lường khỏi những tác động tiêu cực của rung động cơ học và hiện tượng giãn nở nhiệt.
Sản phẩm không chỉ đảm bảo tính thẩm mỹ với bề mặt inox sáng bóng mà còn đáp ứng các tiêu chuẩn kỹ thuật khép kín, chống rò rỉ tuyệt đối. Arita SSFH-SE là sự lựa chọn ưu tiên cho các nhà thầu cơ điện khi thi công các hệ thống dẫn hơi, khí nén và hóa chất trong các khu công nghiệp trọng điểm.

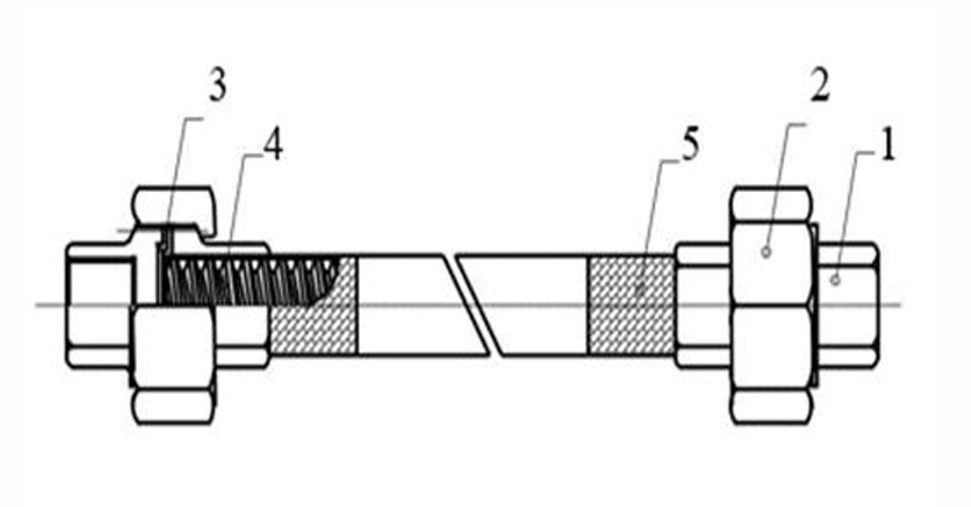

Cấu tạo kỹ thuật
Cấu tạo của khớp nối mềm inox Arita SSFH-SE tập trung vào sự bền bỉ và khả năng chịu tải vượt trội thông qua các thành phần vật liệu cao cấp:
- Ống mềm (Bellows): Làm từ inox 304 hoặc inox 316 với thiết kế dạng sóng đồng tâm, tạo ra sự linh hoạt tối đa khi co giãn.
- Lớp lưới bọc (Braided Mesh): Sử dụng sợi inox đan chéo bao phủ bên ngoài ống sóng, giúp bảo vệ lõi trong và gia tăng khả năng chịu áp lực lớn.
- Đầu nối ren (Threaded Ends): Được chế tạo từ thép mạ kẽm hoặc inox, tiện ren tiêu chuẩn BSPT hoặc NPT để đảm bảo kết nối kín khít với ống phi.
- Ống lót (Collars): Giúp cố định phần lưới bện với ống sóng và đầu ren thông qua công nghệ hàn argon hiện đại, chịu lực kéo cực tốt.
Việc sử dụng 100% vật liệu thép không gỉ giúp thiết bị không bị oxy hóa hay giòn vỡ theo thời gian như vật liệu cao su. Cấu trúc bện lưới thép giúp ngăn chặn sự phồng rộp ống sóng khi áp suất hệ thống tăng đột biến, đảm bảo an toàn tuyệt đối cho người vận hành và thiết bị xung quanh.
Dải kích thước
Model SSFH-SE cung cấp dải kích thước đa dạng từ DN15 đến DN50, phù hợp với hầu hết các nhánh ống phi nhỏ trong hệ thống HVAC và sản xuất công nghiệp:
| Kích cỡ (DN) | Kích cỡ (Inch) | Dùng cho ống Phi (mm) |
|---|---|---|
| DN15 – DN20 | 1/2″ – 3/4″ | Phi 21 – Phi 27 |
| DN25 – DN32 | 1″ – 1 1/4″ | Phi 34 – Phi 42 |
| DN40 – DN50 | 1 1/2″ – 2″ | Phi 49 – Phi 60 |
Chiều dài lắp đặt L có thể thay đổi linh hoạt theo yêu cầu thiết kế của dự án, phổ biến nhất là các loại 200mm, 300mm hoặc 400mm. Đối với các đường ống phi 60mm (DN50), việc sử dụng khớp nối dài hơn giúp tăng khả năng hấp thụ rung động theo phương ngang, bảo vệ các mối nối ren không bị lỏng lẻo.
Hiệu suất thực tế
Khớp nối mềm inox Arita mang lại hiệu suất làm việc vượt trội nhờ khả năng chịu nhiệt độ lên đến 250°C, vượt xa các dòng khớp nối cao su thông thường. Điều này cho phép thiết bị hoạt động ổn định trong các hệ thống hơi nóng (steam) và truyền tải nhiệt lượng cao mà không bị biến tính hay suy giảm tuổi thọ.
- Áp suất làm việc: Đạt mức PN16 đến PN25 tùy theo số lớp lưới bọc, chịu được áp suất tức thời và búa nước mạnh mẽ.
- Chống ăn mòn: Inox 304/316 giúp thiết bị miễn nhiễm với rỉ sét trong môi trường ẩm ướt, nước biển hoặc hóa chất nồng độ thấp.
- Độ linh hoạt: Khả năng bù trừ giãn nở nhiệt cực tốt, giúp ngăn chặn tình trạng cong vênh đường ống phi khi nhiệt độ thay đổi đột ngột.
- Tính tiêu âm: Giảm tiếng ồn do lưu chất chuyển động tốc độ cao tạo ra, giúp hệ thống vận hành êm ái hơn trong các tòa nhà.
Với cấu tạo lưới bện kép (Double braid), sản phẩm có thể nâng mức áp suất làm việc lên đáng kể mà không làm giảm đi tính linh hoạt của ống sóng. Hiệu suất của SSFH-SE đã được chứng minh qua hàng loạt dự án lọc hóa dầu, thực phẩm và dược phẩm tại khu vực Đông Nam Á.
Kỹ thuật lắp đặt
Khi lắp đặt khớp nối mềm inox ren, cần đảm bảo các đầu ren trên ống phi được vệ sinh sạch sẽ, không có mạt sắt hoặc bụi bẩn. Sử dụng băng tan (cao su non) chuyên dụng cho hơi nóng hoặc keo dán ren chịu nhiệt để đảm bảo mối nối kín khít tuyệt đối ngay cả khi áp suất tăng cao.
Trong quá trình siết ren, kỹ thuật viên tuyệt đối không được tác động lực xoắn trực tiếp lên phần ống sóng inox hoặc lớp lưới bện. Cần sử dụng mỏ lết cố định vào phần lục giác của đầu ren (hex nut) để siết chặt, tránh làm biến dạng cấu trúc sóng inox bên trong gây rò rỉ hoặc giảm tuổi thọ sản phẩm.
Khoảng cách giữa hai đầu ống cần được căn chỉnh sao cho khớp nối ở trạng thái tự nhiên, không bị kéo giãn hoặc nén quá mức quy định trước khi vận hành. Sau khi lắp đặt, nên tiến hành chạy thử nghiệm áp suất thấp để kiểm tra các đầu nối trước khi nâng áp suất hệ thống lên mức làm việc định mức PN16.
Phạm vi ứng dụng
Arita SSFH-SE là lựa chọn số một cho hệ thống đường ống hơi nước trong các nhà máy dệt nhuộm, thực phẩm và chế biến gỗ. Khả năng chịu nhiệt cao giúp thiết bị duy trì sự ổn định cho các trục ống phi dẫn hơi nóng từ lò hơi đến các thiết bị sử dụng cuối, đảm bảo không xảy ra sự cố nứt vỡ đường ống.
Sản phẩm cũng ứng dụng rộng rãi trong hệ thống khí nén áp lực cao và các đường ống dẫn dầu, dung môi hóa chất tại các xưởng sản xuất công nghiệp. Inox 304 đảm bảo lưu chất không bị nhiễm bẩn bởi rỉ sét, đáp ứng các tiêu chuẩn vệ sinh khắt khe trong ngành sản xuất dược phẩm và nước giải khát.
Ngoài ra, nhờ tính năng chống rung xuất sắc, SSFH-SE được lắp đặt tại các đầu vào và ra của máy nén khí, hệ thống điều hòa Chiller công suất lớn. Việc sử dụng khớp nối mềm inox giúp kéo dài tuổi thọ của toàn bộ hệ thống ống dẫn phi nhỏ trong tòa nhà, giảm thiểu tối đa chi phí bảo trì và thay thế cho đơn vị vận hành.
