Tổng quan Kitz PN16R

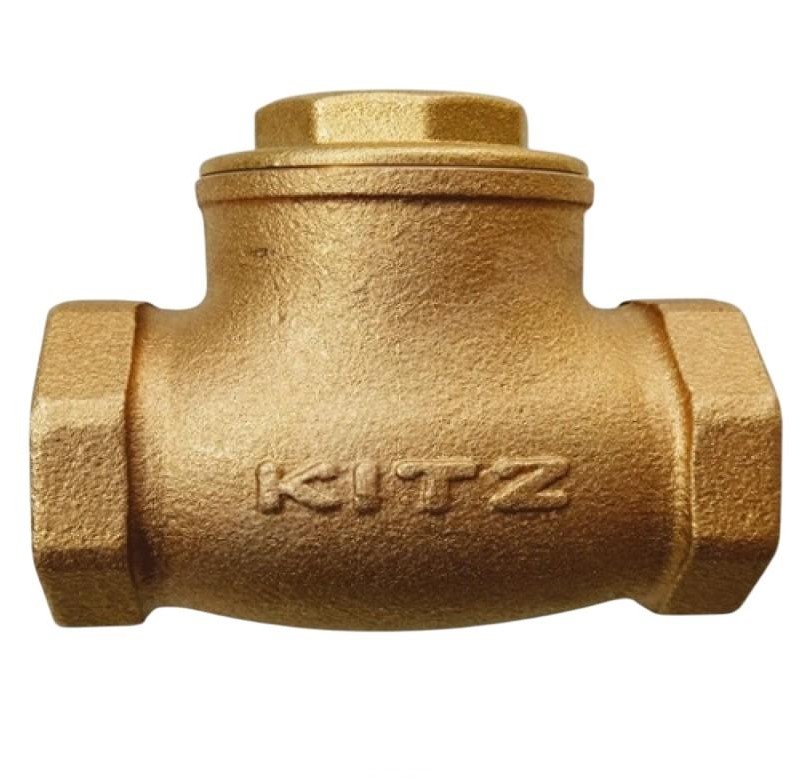

Van 1 chiều đồng lá lật Kitz PN16R là dòng thiết bị kiểm soát dòng chảy tiêu chuẩn châu Âu thuộc Hệ Van Công Nghiệp của thương hiệu Kitz Nhật Bản. Với thiết kế dạng lá lật (Swing type), van cho phép lưu chất lưu thông theo một hướng duy nhất và tự động đóng kín để ngăn dòng chảy ngược dội về. Sản phẩm được chế tạo từ đồng (Bronze) chất lượng cao, đáp ứng tiêu chuẩn áp lực PN16, phù hợp cho các hệ thống cấp nước, hơi nóng và khí nén công nghiệp.
Sự khác biệt của dòng PN16R nằm ở khả năng chịu áp lực vận hành lên đến 16 bar, vượt trội hơn so với các dòng van đồng tiêu chuẩn thông thường. Kết nối ren tiêu chuẩn BS21 (JIS B0203) giúp thiết bị dễ dàng tích hợp vào hệ thống đường ống một cách chắc chắn và kín khít. Trong Hệ Van Công Nghiệp, Kitz PN16R được tin dùng nhờ sự bền bỉ, tổn thất áp suất thấp và khả năng vận hành ổn định trong môi trường nhiệt độ cao.
Sản phẩm sử dụng đĩa van đồng được gia công bề mặt tỉ mỉ, giúp tối ưu hóa độ kín cơ khí và chống lại sự ăn mòn của lưu chất. Việc ứng dụng van Kitz PN16R mang lại sự an tâm tuyệt đối, giúp bảo vệ máy bơm và các thiết bị đo lường khỏi các cú sốc áp lực. Đây là giải pháp kỹ thuật tiêu chuẩn cho các dự án đòi hỏi khắt khe về độ bền vật liệu và tính chính xác của thiết bị vật tư ngành nước.
Cấu tạo vật liệu

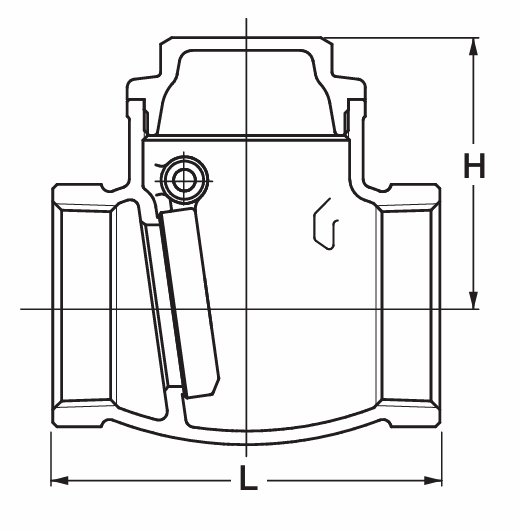

Van Kitz PN16R được đúc từ hợp kim đồng Bronze cao cấp, giúp thân van chịu được ứng suất cơ học và áp suất tĩnh lớn. Lá van (đĩa van) được liên kết qua hệ thống trục pin chắc chắn, cho phép góc mở rộng để lưu chất đi qua với lực cản thấp nhất. Thiết kế nắp van dạng ren (Screwed Cap) không chỉ tăng cường độ kín mà còn giúp quá trình tháo lắp bảo trì bên trong trở nên thuận tiện.
| Bộ phận | Vật liệu chế tạo | Đặc tính kỹ thuật |
|---|---|---|
| Thân van (Body) | Đồng (Bronze) | Đúc nguyên khối, tiêu chuẩn PN16. |
| Nắp van (Cap) | Đồng (Brass/Bronze) | Kết nối ren chắc chắn, chịu nhiệt cao. |
| Đĩa van (Disc) | Đồng (Bronze) | Ngăn dòng ngược tức thì, chống mài mòn. |
| Trục chốt (Hinge Pin) | Thép không gỉ / Đồng | Dẫn hướng linh hoạt, độ bền cao. |
Dải kích thước
Dòng van Kitz PN16R cung cấp dải kích cỡ nối ren đa dạng từ 1/2″ (DN15) đến 2″ (DN50), phục vụ linh hoạt các nhu cầu lắp đặt khác nhau. Kích thước nhỏ gọn giúp Hệ Van Công Nghiệp được triển khai dễ dàng ngay cả trong những không gian hộp kỹ thuật chật hẹp. Mỗi kích cỡ đều được kiểm soát nghiêm ngặt về độ dày thân và bước ren, đảm bảo khả năng chịu tải áp lực đồng nhất trên toàn hệ thống.
Việc lựa chọn đúng kích cỡ van giúp cân bằng áp suất và ngăn chặn hiện tượng rung chấn khi lá van đóng mở đột ngột. Thiết kế chuẩn Nhật Bản giúp sản phẩm có độ thẩm mỹ cao và tương thích hoàn hảo với các phụ kiện đường ống đồng hoặc inox hiện hành. Dưới đây là phân đoạn ứng dụng thực tế theo dải kích thước phổ biến của dòng Kitz PN16R:
| Size (Inch) | DN (mm) | Phân đoạn ứng dụng |
|---|---|---|
| 1/2″ – 3/4″ | 15 – 20 | Hệ thống cấp nước sinh hoạt, bình nhiệt. |
| 1″ – 1.1/4″ | 25 – 32 | Trục cấp nước chính tòa nhà, cụm bơm nhỏ. |
| 1.1/2″ – 2″ | 40 – 50 | Đường ống kỹ thuật nhà máy, hệ thống hơi. |
Ưu điểm vận hành
Kitz PN16R sở hữu khả năng chịu áp suất tĩnh lên đến 1.6 MPa (16 Bar), đáp ứng các tiêu chuẩn kỹ thuật khắt khe của châu Âu. Thiết bị vận hành ổn định trong dải nhiệt độ rộng, đặc biệt hiệu quả trong các ứng dụng hơi nóng bão hòa và nước nóng trung tâm. Đây là một trong những model van lá lật bền bỉ nhất trong Hệ Van Công Nghiệp của Kitz Nhật Bản.
- Cơ chế Swing Check giúp giảm thiểu tối đa hiện tượng sụt áp, đảm bảo hiệu suất lưu thông của máy bơm.
- Vật liệu đồng Bronze kháng ăn mòn tốt, không bị rỉ sét làm bẩn nguồn nước sạch.
- Khả năng đóng mở tự động nhạy bén, giúp triệt tiêu hiện tượng búa nước trong đường ống hiệu quả.
Bề mặt tiếp xúc giữa đĩa van và ghế van được xử lý kỹ thuật cao, đảm bảo độ kín khít ngay cả khi áp suất dội ngược ở mức thấp. Cấu tạo đơn giản, ít chi tiết chuyển động giúp van có tuổi thọ cao và ít khi xảy ra hỏng hóc trong quá trình vận hành lâu dài. Kitz PN16R mang lại sự yên tâm về mặt kỹ thuật, khẳng định chất lượng vượt trội của dòng van đồng chuyên dụng.
Lưu ý kỹ thuật
Để Hệ Van Công Nghiệp hoạt động bền bỉ, van Kitz PN16R dạng lá lật nên được lắp đặt ưu tiên trên các đoạn ống nằm ngang. Trong trường hợp lắp đứng, hướng dòng chảy bắt buộc phải đi từ dưới lên trên để trọng lực hỗ trợ đóng lá van khi dòng lưu chất dừng. Tuyệt đối không lắp hướng dòng chảy từ trên xuống vì đĩa van sẽ luôn bị treo ở trạng thái mở, làm mất chức năng ngăn dòng ngược.
Kỹ thuật viên cần chú ý sục rửa đường ống để loại bỏ mạt sắt và cát bẩn trước khi lắp van nhằm tránh làm trầy xước bề mặt làm kín. Sử dụng vật liệu làm kín ren (băng tan) phù hợp với nhiệt độ của môi chất để đảm bảo không xảy ra rò rỉ tại vị trí kết nối. Siết lực vừa phải, tránh dùng lực quá mạnh làm biến dạng cổ ren đồng hoặc gây nứt vỡ thân van dưới tác động cơ học.
Tuyệt đối tuân thủ định mức áp suất 16 Bar và biểu đồ nhiệt độ của hãng để đảm bảo an toàn cơ lý tính cho sản phẩm. Định kỳ kiểm tra trạng thái của trục pin và lá lật để vệ sinh các tạp chất bám dính nếu có bên trong lòng van. Sự tỉ mỉ trong lắp đặt và bảo trì chính là yếu tố quyết định hiệu quả bảo vệ bền vững cho cả Hệ Van Công Nghiệp.
Ứng dụng thực tế
Kitz PN16R được ứng dụng rộng rãi trong các trạm bơm nước nóng, hệ thống điều hòa Chiller và các đường ống hơi bão hòa. Sản phẩm đóng vai trò chốt chặn an toàn cho máy bơm chung cư và hệ thống nồi hơi công nghiệp tại các nhà máy thực phẩm. Trong các hệ thống khí nén và dầu nhẹ, van duy trì hướng dòng chảy ổn định theo đúng yêu cầu quy trình công nghệ vận hành.
Với chất lượng Nhật Bản và tiêu chuẩn áp lực PN16, dòng van này là lựa chọn ưu tiên của các đơn vị thầu M&E chuyên nghiệp. Khả năng vận hành bền bỉ giúp doanh nghiệp tối ưu chi phí vận hành và giảm thiểu thời gian dừng hệ thống để sửa chữa. Minh Hòa cam kết cung cấp giải pháp Hệ Van Công Nghiệp chất lượng, đồng hành cùng sự an toàn của mọi công trình hạ tầng.
