Tổng quan AUT FIG023

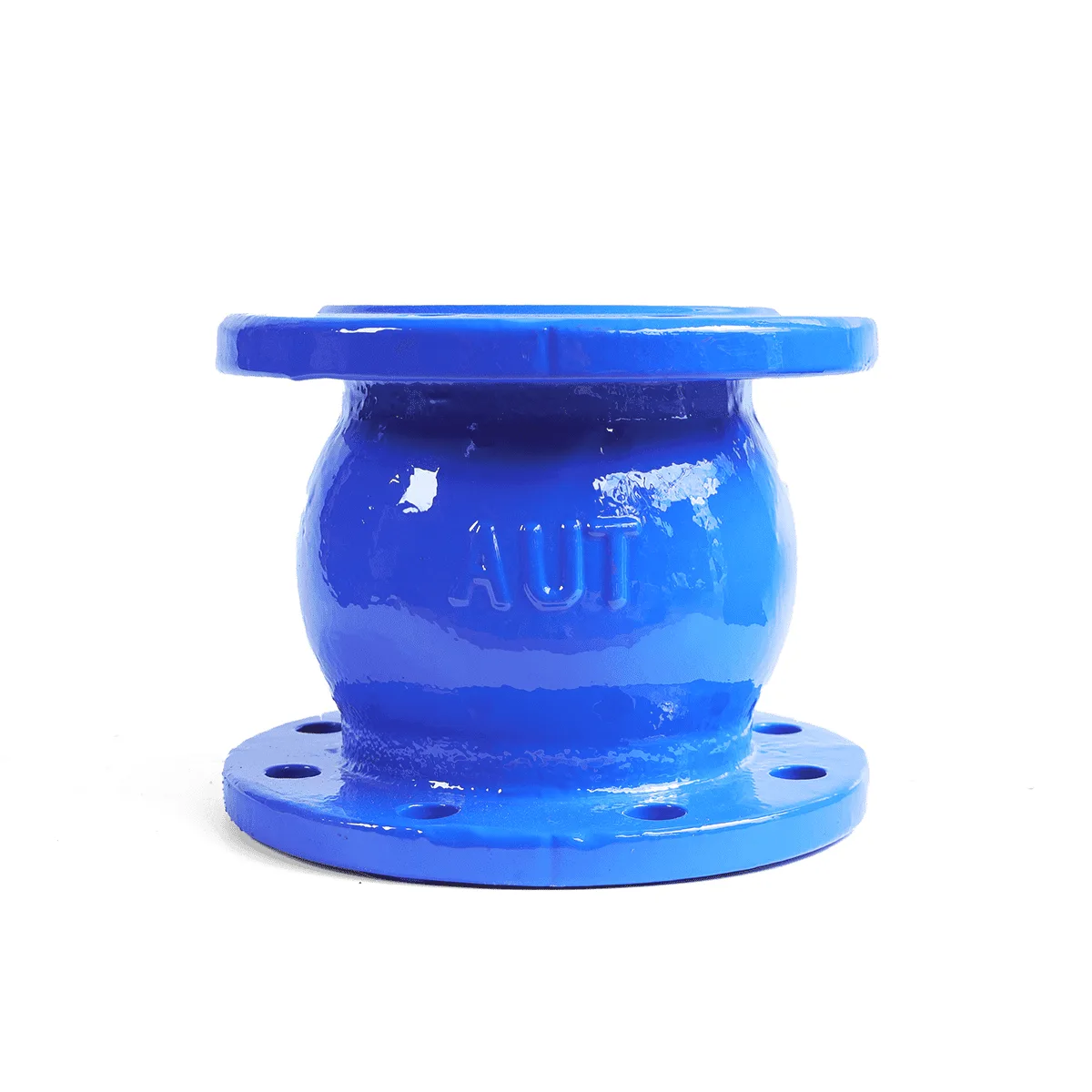

Van 1 chiều gang AUT FIG023 là dòng van một chiều lò xo (Spring Check Valve) kết nối mặt bích, có xuất xứ Malaysia và thuộc Hệ Van Công Nghiệp. Thiết bị vận hành dựa trên lực đàn hồi của lò xo để kiểm soát dòng chảy, giúp ngăn chặn tình trạng dòng chảy ngược và bảo vệ máy bơm tức thì. Với thiết kế đóng nhanh đặc trưng, FIG023 là giải pháp hàng đầu để triệt tiêu hiện tượng búa nước trong các hệ thống cấp thoát nước và PCCC.
Thân van được đúc từ gang cầu dẻo tiêu chuẩn BS 2789, mang lại khả năng chịu áp lực và va đập cơ học vượt trội trong môi trường công nghiệp. Toàn bộ bề mặt trong và ngoài van được phủ lớp sơn Epoxy tĩnh điện màu xanh, giúp chống rỉ sét và đảm bảo an toàn vệ sinh cho nguồn nước sạch. Trong Hệ Van Công Nghiệp, mã FIG023 của AUT nổi tiếng với độ bền cao, vận hành êm ái và khả năng lắp đặt linh hoạt ở nhiều vị trí khác nhau.
Cơ chế lò xo inox 304 giúp đĩa van phản ứng nhạy bén với sự thay đổi của áp suất, đảm bảo độ kín khít tuyệt đối ngay cả khi áp lực dòng chảy thấp. Kết nối mặt bích đa tiêu chuẩn giúp van dễ dàng tích hợp vào hạ tầng đường ống hiện hữu mà không cần thay đổi quy cách lắp đặt. Sản phẩm đạt các tiêu chuẩn quốc tế khắt khe, khẳng định chất lượng xuất xứ Malaysia trong từng chi tiết gia công tinh xảo.
Cấu tạo vật liệu
Hệ thống vật liệu của AUT FIG023 được tối ưu hóa để chống lại sự ăn mòn hóa lý của lưu chất và tác động từ môi trường bên ngoài. Sự kết hợp giữa thân gang dẻo dồi dào độ bền và lò xo inox không gỉ giúp thiết bị duy trì hiệu suất vận hành trong nhiều năm. Lớp đệm kín bằng cao su EPDM có độ đàn hồi cao, đảm bảo van không bị rò rỉ lưu chất dội ngược về phía sau.
| Bộ phận chi tiết | Vật liệu chế tạo | Tiêu chuẩn vật liệu |
|---|---|---|
| Thân van (Body) | Gang cầu (Ductile Iron) | BS 2789 / GGG40 |
| Đĩa van (Disc) | Gang cầu / Inox | GJS 500-7 / AISI 304 |
| Lò xo (Spring) | Thép không gỉ (Inox) | AISI 304 / 431S29 |
| Gioăng kín (Seat) | Cao su tổng hợp | EPDM / NBR |
Dải kích thước
Dòng van AUT FIG023 cung cấp dải kích cỡ phổ biến từ DN50 đến DN300, phù hợp cho hầu hết các yêu cầu kỹ thuật của Hệ Van Công Nghiệp. Việc chuẩn hóa kích thước giúp nhà thầu dễ dàng lựa chọn thiết bị cho các trạm bơm tăng áp tòa nhà hoặc hệ thống xử lý nước trung tâm. Mỗi kích cỡ đều được kiểm soát nghiêm ngặt về độ dày thành van và dung sai mặt bích, đảm bảo an toàn tuyệt đối khi vận hành ở áp suất PN16.
Kích thước nhỏ gọn của van một chiều lò xo giúp tiết kiệm không gian lắp đặt đáng kể so với các dòng van một chiều lá lật truyền thống. Trọng lượng thiết bị được tối ưu giúp giảm tải trọng lên giá đỡ đường ống, đồng thời thuận tiện cho công tác vận chuyển và thi công. Dưới đây là bảng thông số kích thước tiêu chuẩn cho các kích cỡ phổ biến của dòng AUT FIG023:
| Size (DN) | Chiều dài L (mm) | Đường kính bích (mm) | Áp lực PN |
|---|---|---|---|
| DN50 – DN100 | 100 – 150 | 165 – 220 | PN10 / PN16 |
| DN125 – DN200 | 180 – 250 | 250 – 340 | PN10 / PN16 |
| DN250 – DN300 | 300 – 350 | 400 – 460 | PN10 / PN16 |
Ưu điểm vận hành
AUT FIG023 sở hữu khả năng đóng nhanh nhờ lực đẩy của lò xo inox, giúp ngăn chặn hiện tượng búa nước hiệu quả hơn các dòng van cơ học khác. Lớp sơn Epoxy tĩnh điện đạt chuẩn an toàn nước uống, giúp thiết bị đứng vững trong môi trường ẩm ướt mà không bị oxy hóa bề mặt. Đây là dòng van một chiều cao cấp, khẳng định thương hiệu và dấu ấn kỹ thuật của Malaysia trong Hệ Van Công Nghiệp hiện đại.
- Cơ chế lò xo giúp van đóng ngay lập tức khi dòng chảy ngừng, bảo vệ máy bơm khỏi các xung lực dội ngược.
- Vật liệu gang dẻo chịu được áp suất cao PN16/PN25 và ứng suất va đập cơ học trong điều kiện làm việc liên tục.
- Thiết kế lắp bích chắc chắn, giúp duy trì độ ổn định cho hệ thống và hạn chế rung lắc khi van đóng mở.
Lòng van được gia công trơn láng giúp giảm thiểu ma sát lưu chất, đảm bảo lưu lượng đi qua van đạt mức tối ưu nhất. Đĩa van inox chống mài mòn hóa học giúp duy trì độ kín khít lâu dài, giảm thiểu chi phí bảo trì định kỳ cho đơn vị vận hành. AUT FIG023 mang lại giá trị vận hành an toàn, giúp doanh nghiệp yên tâm về tính ổn định của toàn bộ hạ tầng kỹ thuật.
Lưu ý kỹ thuật
Để Hệ Van Công Nghiệp hoạt động bền bỉ, van một chiều lò xo AUT FIG023 có thể lắp đặt linh hoạt theo phương nằm ngang, dọc hoặc đứng. Trong mọi trường hợp, hướng dòng chảy bắt buộc phải đi từ dưới lên hoặc đúng theo hướng mũi tên đúc nổi trên thân van để lò xo hoạt động chính xác. Việc lắp đặt đúng chiều giúp đĩa van đóng kín dưới tác động của lực đàn hồi, ngăn chặn hoàn toàn tình trạng rò rỉ ngược lưu chất.
Kỹ thuật viên cần đảm bảo mặt bích đường ống song song và đồng tâm để tránh gây ứng suất kéo làm nứt vỡ tai bích gang của van. Sử dụng gioăng cao su EPDM phù hợp và siết bulông đối xứng để đảm bảo độ kín tuyệt đối cho các mối nối mặt bích tiêu chuẩn BS/DIN. Cần sục rửa đường ống sạch sẽ trước khi lắp đặt nhằm tránh rác thải hoặc dị vật làm kẹt đĩa van hoặc rách đệm làm kín.
Định kỳ kiểm tra độ nhạy của lò xo và tình trạng lớp sơn bảo vệ, đặc biệt là tại các hệ thống phòng cháy chữa cháy quan trọng. Sản phẩm xuất xứ Malaysia cần được bảo hành và bảo trì theo đúng khuyến cáo của hãng AUT để duy trì hiệu suất bảo vệ cao nhất. Sự tỉ mỉ trong khâu lắp đặt chính là yếu tố then chốt quyết định tuổi thọ và hiệu quả vận hành bền vững cho Hệ Van Công Nghiệp.
Ứng dụng thực tế
AUT FIG023 là lựa chọn hàng đầu cho các trạm bơm tăng áp tòa nhà, hệ thống điều hòa HVAC và mạng lưới cấp nước khu dân cư. Sản phẩm đóng vai trò ngăn nước dội ngược về bơm khi hệ thống ngắt điện, bảo vệ an toàn cho cánh bơm và các linh kiện cơ khí. Tại các nhà máy sản xuất, van giúp duy trì hướng lưu thông ổn định cho các dây chuyền khí nén, dầu thủy lực và hóa chất nhẹ.
Với chất lượng đạt chuẩn Malaysia và đầy đủ chứng chỉ CO/CQ, dòng FIG023 luôn được các nhà thầu thi công tin tưởng lựa chọn cho dự án. Khả năng vận hành ổn định giúp đơn vị vận hành tiết kiệm chi phí sửa chữa và nâng cao tính an toàn cho hệ thống truyền tải. Minh Hòa cam kết mang lại giải pháp Hệ Van Công Nghiệp chất lượng cao, đồng hành cùng sự vững chắc của mọi công trình hạ tầng.
