Tổng quan Yoshitake SCV-3

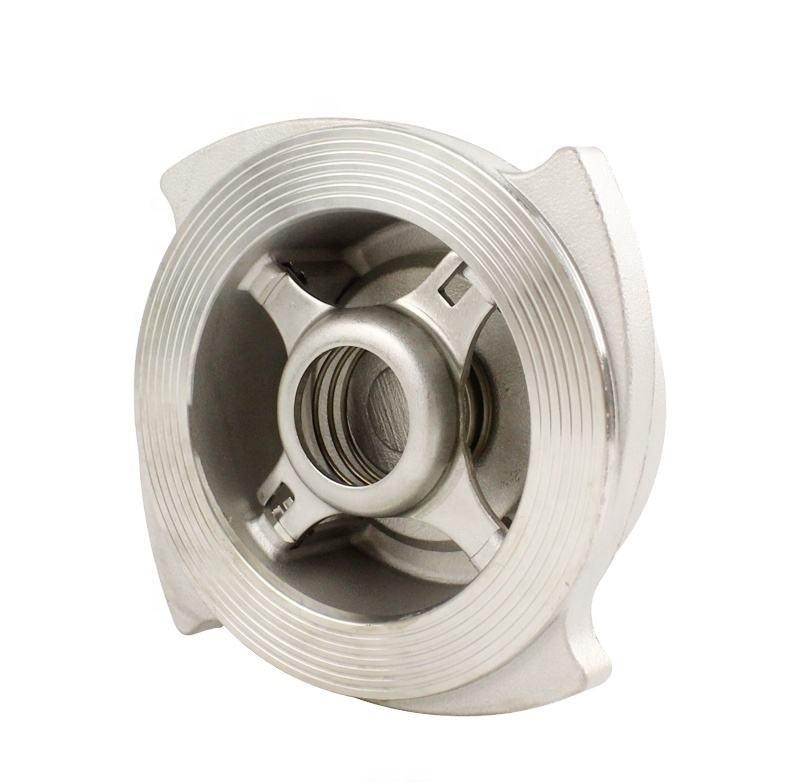

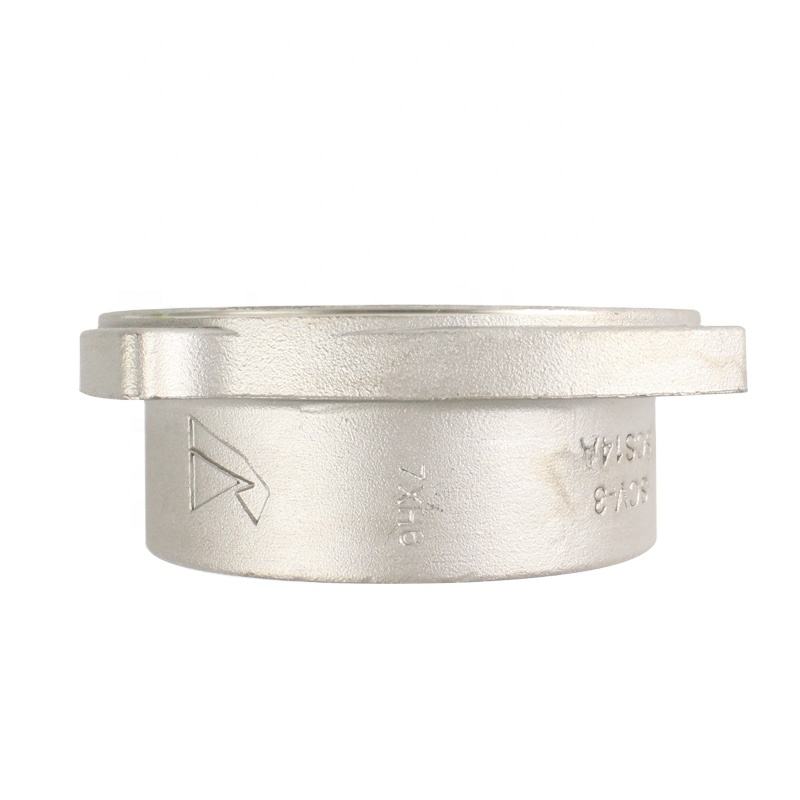

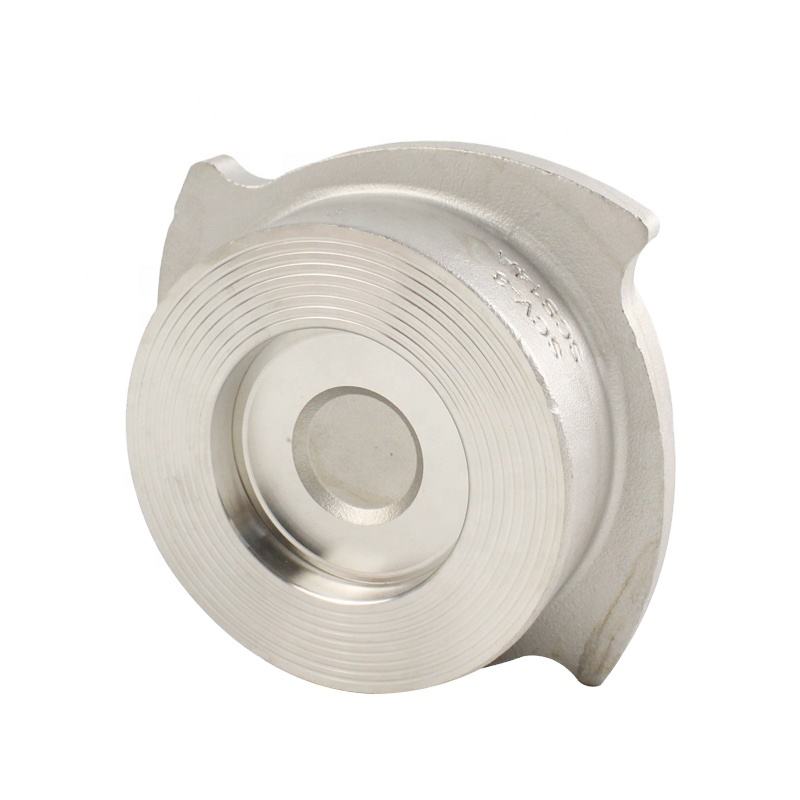

Van 1 chiều inox Yoshitake SCV-3 là dòng van một chiều dạng đĩa (Wafer type check valve) cao cấp có xuất xứ Nhật Bản. Sản phẩm được chế tạo hoàn toàn từ thép không gỉ (Stainless steel), chuyên dụng để kiểm soát hướng dòng chảy và ngăn chặn triệt để tình trạng lưu chất dội ngược cho các hệ thống hơi nóng, nước lạnh và nước nóng. Với thiết kế flangeless wafer, SCV-3 là giải pháp kỹ thuật tối ưu để triệt tiêu hiện tượng búa nước và bảo vệ an toàn cho hệ thống đường ống mà không cần đo đạc phức tạp khi lắp đặt giữa các mặt bích.
Cơ chế vận hành của SCV-3 dựa trên đĩa van piston, giúp thiết bị phản ứng nhạy bén với áp suất mở tối thiểu cực thấp chỉ 0.003 MPa. Thiết kế mỏng gọn giúp việc lắp đặt trở nên linh hoạt, có thể kết nối theo bất kỳ hướng nào (ngang hoặc đứng). Trong Hệ Van Công Nghiệp, thương hiệu Yoshitake từ Nhật Bản khẳng định vị thế dẫn đầu nhờ quy trình gia công cơ khí chính xác, đảm bảo độ bền vượt trội trong các môi trường làm việc khắc nghiệt.
Sản phẩm đạt hiệu suất vận hành ổn định với khả năng chịu áp suất tối đa lên đến 2.0 MPa và dải nhiệt độ làm việc rộng từ 5°C đến 220°C. Đây là lựa chọn hàng đầu cho các dự án yêu cầu tiêu chuẩn kỹ thuật Nhật Bản khắt khe để nâng tầm chất lượng và tính ổn định cho hạ tầng kỹ thuật.
Cấu tạo vật liệu
Hệ thống vật liệu của Yoshitake SCV-3 được tuyển chọn khắt khe để chịu được các tác động ăn mòn hóa lý và ứng suất nhiệt lớn. Cả thân van và đĩa van đều được làm từ thép không gỉ, giúp thiết bị duy trì hiệu suất đóng mở nhạy bén sau hàng nghìn giờ vận hành liên tục. Lưu ý rằng một lượng nhỏ chất lỏng có thể rò rỉ tại ghế van, vì vậy không nên sử dụng sản phẩm cho các ứng dụng yêu cầu đóng kín hoàn toàn tuyệt đối.
| Bộ phận chi tiết | Vật liệu (Material) | Thông số kỹ thuật |
|---|---|---|
| Thân van (Body) | Thép không gỉ (Stainless steel) | Đúc chính xác Nhật Bản |
| Đĩa van (Disc) | Thép không gỉ (Stainless steel) | Gia công kỹ thuật cao |
| Áp suất mở tối thiểu | 0.003 MPa | Độ nhạy cực cao |
| Kết nối (Connection) | Dạng kẹp (Wafer) | Phù hợp nhiều tiêu chuẩn bích |
Dải kích thước và Trọng lượng
Dòng van một chiều Yoshitake SCV-3 cung cấp dải kích cỡ cực kỳ đa dạng từ DN15 đến DN100 (15A – 100A). Mỗi kích cỡ đều được chuẩn hóa về kích thước hình học và trọng lượng, đảm bảo tính đồng bộ tuyệt đối khi lắp đặt vào các hạ tầng máy móc Nhật Bản. Việc lắp đặt được thực hiện đơn giản bằng cách căn chỉnh phần vây (fin-shaped part) của thân van tiếp xúc với bulông mặt bích.

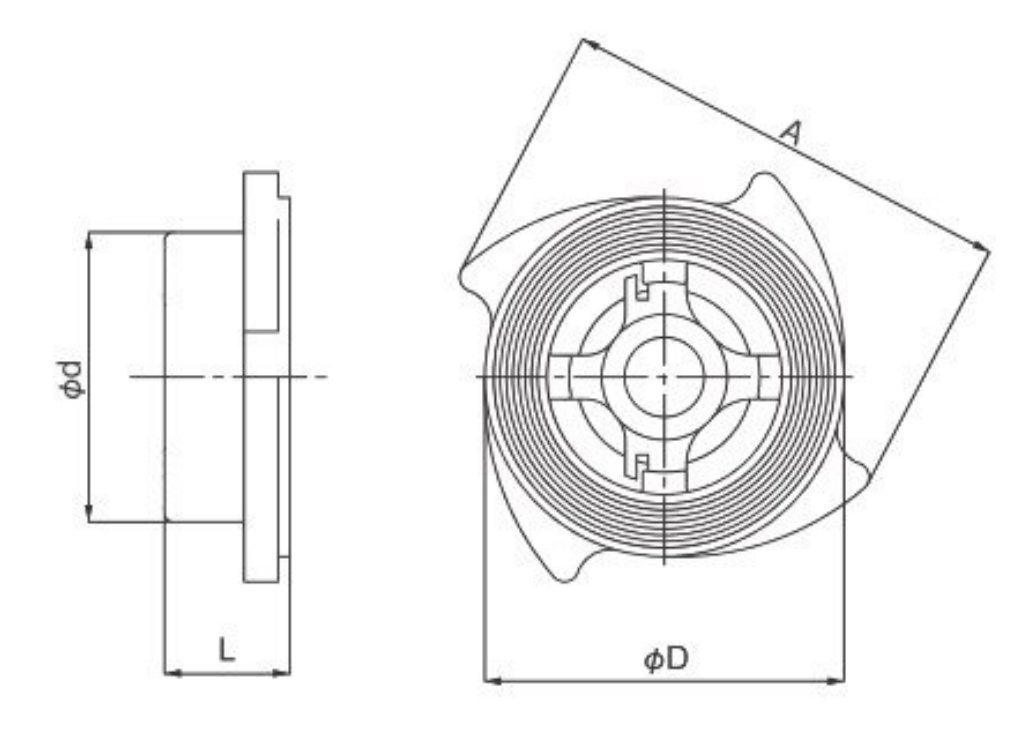

| Ký hiệu (A) | Đường kính φd (mm) | Chiều dài L (mm) | Đường kính φD (mm) | Trọng lượng (kg) |
|---|---|---|---|---|
| 15A | 35.0 | 16.0 | 43.0 | 0.20 |
| 20A | 45.0 | 19.5 | 53.0 | 0.30 |
| 25A | 51.0 | 22.0 | 63.0 | 0.40 |
| 40A | 70.0 | 31.5 | 82.0 | 0.90 |
| 50A | 90.0 | 40.0 | 95.5 | 1.50 |
| 80A | 121.0 | 50.0 | 129.5 | 2.90 |
| 100A | 145.0 | 60.0 | 154.5 | 4.50 |
Ưu điểm vận hành
Yoshitake SCV-3 sở hữu khả năng vận hành bền bỉ nhờ thiết kế flangeless wafer, giúp tiết kiệm không gian và chi phí lắp đặt. Sản phẩm có thể lắp đặt giữa nhiều loại mặt bích và tiêu chuẩn kết nối khác nhau mà không cần thiết bị đo đạc phức tạp. Đây là dòng van một chiều chất lượng cao, mang đậm dấu ấn kỹ thuật khắt khe của Nhật Bản trong Hệ Van Công Nghiệp.
- Dải nhiệt độ chịu đựng rộng từ 5°C đến 220°C, phù hợp cho cả hệ thống hơi nóng và nước lạnh.
- Áp suất vận hành tối đa lên tới 2.0 MPa, đảm bảo an toàn cho các hệ thống áp lực trung bình và cao.
- Vật liệu inox toàn phần giúp chống ăn mòn hiệu quả, kéo dài tuổi thọ thiết bị trong môi trường khắc nghiệt.
Lưu ý kỹ thuật
Để Hệ Van Công Nghiệp hoạt động bền bỉ, van Yoshitake SCV-3 có thể lắp đặt linh hoạt theo cả phương nằm ngang hoặc phương đứng. Khi lắp đặt, cần căn chỉnh tâm của sản phẩm trùng với tâm mặt bích bằng cách để các phần hình vây trên thân van tiếp xúc trực tiếp với bulông mặt bích. Kỹ thuật viên cần đảm bảo môi trường lưu chất không chứa các tạp chất rắn lớn có thể gây kẹt đĩa van hoặc làm hỏng bề mặt làm kín.
Sản phẩm xuất xứ Nhật Bản cần được vận hành đúng dải nhiệt độ và áp suất khuyến cáo (tối đa 220°C và 2.0 MPa) để bảo vệ cấu trúc thép không gỉ. Sự tỉ mỉ trong khâu lắp đặt theo đúng sơ đồ hướng dẫn của hãng chính là yếu tố then chốt quyết định tuổi thọ và hiệu quả bảo vệ bền vững cho toàn bộ hệ thống.
Ứng dụng thực tế
Yoshitake SCV-3 được ứng dụng rộng rãi trong các hệ thống nồi hơi, đường ống dẫn hơi (steam), hệ thống nước nóng và nước lạnh công nghiệp. Sản phẩm đóng vai trò ngăn dòng ngược và triệt tiêu búa nước hiệu quả, bảo vệ các thiết bị đắt tiền trong quy trình sản xuất. Tại các nhà máy dược phẩm hoặc thực phẩm, van đáp ứng các tiêu chuẩn khắt khe về vật liệu sạch và an toàn vận hành.
Với uy tín từ xuất xứ Nhật Bản và chất lượng inox vượt trội, dòng SCV-3 luôn là lựa chọn hàng đầu cho các đơn vị vận hành muốn giảm thiểu thời gian dừng máy và nâng cao tính an toàn. Minh Hòa cam kết mang lại giải pháp Hệ Van Công Nghiệp chất lượng cao, đồng hành cùng sự vững chắc của mọi công trình hạ tầng.
