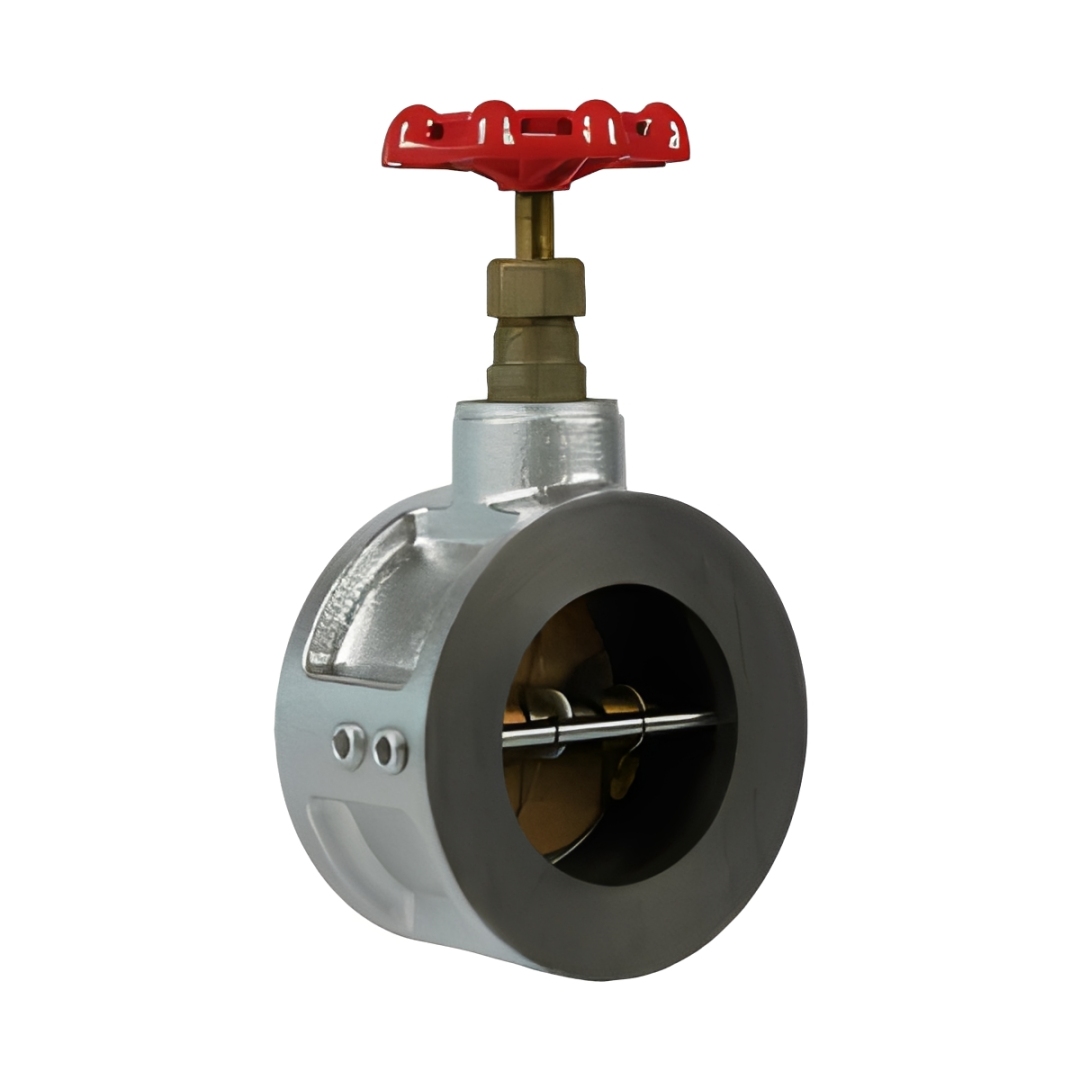

Tổng quan Kitz 10FWZ
Van 1 chiều gang Kitz 10FWZ là dòng van bướm một chiều dạng kẹp (Wafer Check Valve) thuộc Hệ Van Công Nghiệp cao cấp của Nhật Bản. Thiết kế hai cánh lật (Dual Plate) kết hợp với lò xo giúp thiết bị phản ứng tức thì với sự thay đổi của dòng chảy, ngăn chặn hiệu quả hiện tượng dội ngược. Với thân bằng gang đúc bền bỉ và kiểu lắp kẹp wafer, sản phẩm là giải pháp tối ưu cho những không gian lắp đặt chật hẹp mà vẫn đảm bảo hiệu suất vận hành cao.
Cấu tạo của 10FWZ giúp giảm thiểu trọng lượng đáng kể so với các dòng van một chiều mặt bích truyền thống, giúp giảm tải trọng cho hệ thống giá đỡ đường ống. Sản phẩm vận hành êm ái nhờ cơ chế đóng bằng lò xo, triệt tiêu tiếng ồn và hiện tượng va đập thủy lực (búa nước) thường gặp. Trong Hệ Van Công Nghiệp, Kitz 10FWZ được tin dùng rộng rãi nhờ khả năng đóng kín khít tuyệt đối và độ bền cơ khí vượt trội theo tiêu chuẩn Nhật Bản.
Sản phẩm đạt tiêu chuẩn áp lực 10K, phù hợp cho các hệ thống cấp thoát nước tòa nhà, khu công nghiệp và hệ thống điều hòa Chiller. Lớp đệm cao su bọc kín bên trong giúp van đạt độ kín cao ngay cả khi áp suất ngược ở mức thấp, đảm bảo an toàn cho các thiết bị máy bơm phía trước. Đây là dòng van gang kẹp chất lượng, kết hợp giữa sự linh hoạt trong thi công và tính bền bỉ của vật liệu gang đúc tiêu chuẩn.
Cấu tạo vật liệu
Vật liệu của Kitz 10FWZ được chọn lọc để đáp ứng các tiêu chuẩn khắt khe về chống mài mòn và chịu lực trong vận hành lâu dài. Sự kết hợp giữa thân gang đúc và đĩa van bằng đồng hoặc inox (tùy phiên bản) giúp thiết bị duy trì trạng thái làm việc ổn định. Mọi chi tiết cơ khí bên trong như trục pin và lò xo đều được gia công chính xác để đảm bảo hành trình đóng mở luôn nhạy bén.
| Bộ phận chi tiết | Vật liệu (Material) | Tiêu chuẩn JIS |
|---|---|---|
| Thân van (Body) | Gang đúc (Cast Iron) | FC250 |
| Đĩa van (Disc) | Đồng / Inox | C3771 / SUS304 |
| Trục Pin (Pin) | Thép không gỉ | SUS304 |
| Lò xo (Spring) | Thép không gỉ | SUS304 |
| Đệm làm kín (Seat) | Cao su (Rubber) | NBR / EPDM |
Dải kích thước
Dòng van Kitz 10FWZ cung cấp dải kích cỡ cực kỳ đa dạng từ DN40 (1.1/2″) đến các kích thước lớn lên đến DN450 (18″). Sự phong phú về kích thước giúp Hệ Van Công Nghiệp dễ dàng triển khai từ các đường ống nhánh đến các trục truyền dẫn lưu chất chính. Thiết kế kẹp giữa hai mặt bích (Wafer type) giúp thiết bị có chiều dài Face-to-Face siêu mỏng, tối ưu diện tích cho phòng máy công nghiệp.
Kích thước mặt bích tương thích hoàn hảo với tiêu chuẩn JIS 10K, tạo thuận lợi cho việc kết nối đồng bộ với các loại van bướm và van cổng. Trọng lượng nhẹ giúp giảm thiểu công sức vận chuyển và lắp đặt, đặc biệt là ở các vị trí trên cao hoặc không gian ngách. Bảng phân đoạn ứng dụng thực tế theo dải kích thước phổ biến của dòng Kitz 10FWZ:
| Size (DN) | Kích thước (Inch) | Vị trí ứng dụng tiêu biểu |
|---|---|---|
| DN40 – DN100 | 1.1/2″ – 4″ | Trạm bơm tăng áp chung cư, hệ thống HVAC. |
| DN125 – DN250 | 5″ – 10″ | Trục cấp nước chính tòa nhà, khu sản xuất. |
| DN300 – DN450 | 12″ – 18″ | Hệ thống truyền tải nước và hạ tầng thủy lợi lớn. |
Ưu điểm vận hành
Kitz 10FWZ sở hữu khả năng chịu áp suất làm việc tĩnh lên đến 1.4 MPa tại nhiệt độ môi trường bình thường. Thiết bị vận hành ổn định trong dải nhiệt độ lên đến 80°C (đối với đệm NBR), rất phù hợp cho các hệ thống nước lạnh và nước sinh hoạt. Đây là một trong những giải pháp ngăn dòng ngược có hiệu suất thủy lực tốt nhất trong Hệ Van Công Nghiệp hiện nay.
- Cơ chế đóng bằng lò xo giúp hai cánh lật khép kín nhanh chóng trước khi dòng chảy kịp đảo chiều.
- Tổn thất áp suất thấp nhờ thiết kế cánh đôi linh hoạt, mở rộng tối đa khi có dòng chảy đi qua.
- Lớp đệm cao su bọc kín lòng van giúp chống ăn mòn thân van và đảm bảo độ kín tuyệt đối.
Thiết kế dạng wafer không yêu cầu bulông mặt bích dài, giúp giảm thiểu rủi ro rò rỉ tại các vị trí kết nối trên đường ống. Đĩa van và lò xo inox SUS304 đảm bảo độ bền cơ học cao, không bị gỉ sét hay biến dạng sau thời gian dài sử dụng liên tục. Kitz 10FWZ mang lại giá trị vận hành bền vững, bảo vệ máy bơm hiệu quả và giảm thiểu tối đa tiếng ồn cho hệ thống kỹ thuật.
Lưu ý kỹ thuật
Để Hệ Van Công Nghiệp hoạt động bền bỉ, van kẹp 10FWZ có thể được lắp đặt linh hoạt theo phương nằm ngang hoặc thẳng đứng. Trong trường hợp lắp đứng, dòng chảy bắt buộc phải đi từ dưới lên trên để trọng lực không làm ảnh hưởng đến cơ chế đóng mở của lò xo. Cần chú ý hướng mũi tên đúc nổi trên thân van để đảm bảo lắp đặt đúng chiều vận hành của lưu chất.
Kỹ thuật viên cần đảm bảo mặt bích đường ống và đệm van đồng tâm tuyệt đối khi siết bulông kẹp để tránh làm hỏng lớp cao su làm kín. Nên lắp đặt van cách xa các khu vực có dòng xoáy mạnh (như co, tê) ít nhất 5 lần đường kính ống để kéo dài tuổi thọ cho lò xo. Cần sục rửa sạch đường ống trước khi lắp đặt nhằm tránh các dị vật cứng làm rách lớp đệm cao su bên trong lòng van.
Định kỳ kiểm tra trạng thái của các cánh lật và lò xo để đảm bảo van không bị kẹt bởi tạp chất tích tụ lâu ngày. Tuân thủ định mức áp suất JIS 10K của nhà sản xuất Kitz để đảm bảo an toàn tuyệt đối cho người và thiết bị vận hành. Sự tỉ mỉ trong khâu lắp đặt chính là yếu tố quyết định hiệu quả bảo vệ lâu dài cho cả Hệ Van Công Nghiệp.
Ứng dụng thực tế
Kitz 10FWZ là thành phần không thể thiếu trong các trạm bơm nước sạch, hệ thống giải nhiệt Chiller và mạng lưới PCCC tòa nhà. Sản phẩm đóng vai trò ngăn chặn nước dội ngược về bơm khi hệ thống ngắt điện đột ngột, bảo vệ an toàn cho trục và cánh bơm. Tại các nhà máy, van giúp duy trì hướng dòng chảy ổn định cho các hệ thống làm mát và dây chuyền sản xuất hạ tầng.
Với chất lượng Nhật Bản và thiết kế wafer thông minh, dòng 10FWZ luôn là lựa chọn hàng đầu của các đơn vị thầu M&E chuyên nghiệp. Khả năng vận hành êm ái giúp doanh nghiệp tối ưu không gian lắp đặt và nâng cao tính an toàn cho quy trình vận hành đường ống. Minh Hòa cam kết mang lại giải pháp Hệ Van Công Nghiệp chất lượng, đồng hành cùng sự vững bền của mọi công trình.
