Van 1 chiều gang AUT FIG021

Tổng quan AUT FIG021

Van 1 chiều gang AUT FIG021 là dòng van một chiều lá lật có tay đòn và đối trọng (Counterweight Swing Check Valve) xuất xứ Malaysia, thuộc Hệ Van Công Nghiệp. Thiết bị được thiết kế đặc biệt cho các trạm bơm công suất lớn, nơi yêu cầu kiểm soát tốc độ đóng của cánh van để triệt tiêu hiện tượng búa nước. Sự hiện diện của quả cân đối trọng giúp điều chỉnh lực đóng, bảo vệ an toàn tuyệt đối cho hệ thống máy bơm và các thiết bị nhạy cảm trên đường ống.

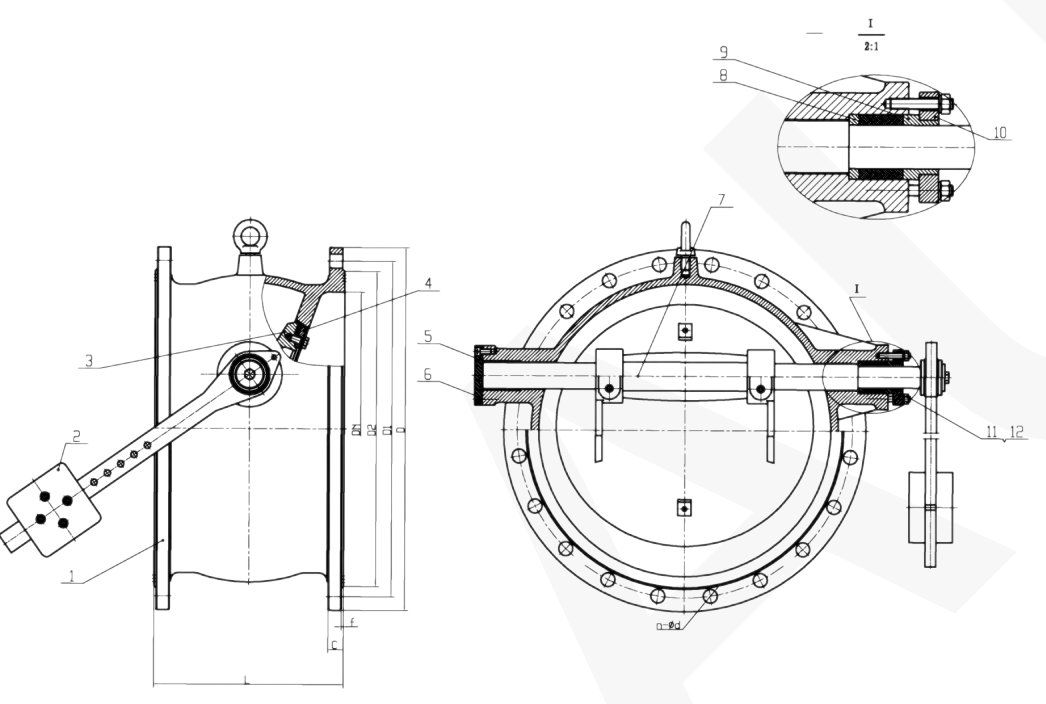

Cơ chế vận hành của FIG021 dựa trên cánh lật kết hợp với tay đòn và quả cân lắp bên ngoài thân van, cho phép kỹ thuật viên tinh chỉnh độ nhạy khi đóng mở. Thân van được đúc từ gang dẻo EN GJS 500-7 dồi dào độ bền, phủ lớp sơn Epoxy tĩnh điện dày tối thiểu 250 µm giúp kháng ăn mòn vượt trội. Trong Hệ Van Công Nghiệp, dòng van đối trọng của AUT Malaysia được đánh giá là giải pháp tối ưu cho các hệ thống cấp nước trục chính và xử lý nước thải.

Sản phẩm sử dụng đệm làm kín bằng đồng hoặc cao su EPDM tùy chọn, đảm bảo độ kín khít cơ khí cao ngay cả trong điều kiện áp suất làm việc PN10/16. Thiết kế tay đòn đối trọng giúp cánh van không bị đóng sập đột ngột khi ngắt bơm, từ đó bảo vệ hạ tầng đường ống khỏi các xung lực phá hoại. Đây là lựa chọn kỹ thuật hàng đầu cho các dự án hạ tầng đô thị và khu công nghiệp yêu cầu sự ổn định vận hành và độ bền vật liệu đạt chuẩn quốc tế.

Cấu tạo vật liệu

Hệ thống vật liệu của AUT FIG021 được chọn lọc kỹ lưỡng tại nhà máy Malaysia để chịu được các ứng suất cơ học lớn và môi trường vận hành khắc nghiệt. Sự kết hợp giữa thân gang dẻo và trục pin bằng thép không gỉ giúp cơ cấu cánh lật và tay đòn hoạt động trơn tru trong thời gian dài. Mọi chi tiết từ quả cân đến các bulông kết nối đều được gia công chống rỉ sét, đảm bảo tính thẩm mỹ và tuổi thọ cho thiết bị.

Dải kích thước

Dòng van một chiều đối trọng AUT FIG021 cung cấp dải kích cỡ mặt bích tiêu chuẩn rộng từ DN50 đến DN600, đáp ứng các hệ thống lưu lượng lớn. Việc chuẩn hóa kích thước theo tiêu chuẩn BS 4504 / EN 1092 giúp Hệ Van Công Nghiệp dễ dàng triển khai tại các trạm bơm cấp nước thô và xử lý nước thải. Sản phẩm xuất xứ Malaysia có thiết kế Face-to-Face tuân thủ tiêu chuẩn BS 5153, đảm bảo tính đồng bộ khi lắp đặt và thay thế thiết bị.

Mỗi model trong dải sản phẩm đều có thông số tay đòn và quả cân được tính toán tương ứng với trọng lượng cánh lật theo từng kích cỡ DN. Việc chuẩn hóa dải kích thước lớn giúp các nhà thầu M&E dễ dàng bóc tách vật tư cho các dự án hạ tầng cấp thoát nước trọng điểm. Dưới đây là bảng thông số kích thước tiêu biểu cho các kích cỡ phổ biến của dòng AUT FIG021:

Ưu điểm vận hành

AUT FIG021 sở hữu khả năng vận hành kiểm soát nhờ hệ thống tay đòn đối trọng bên ngoài, giúp triệt tiêu hiện tượng đóng sập gây sốc áp. Lớp sơn Epoxy tĩnh điện màu xanh đặc trưng đạt chứng chỉ an toàn cho nước sạch, giúp thiết bị đứng vững trong các môi trường ẩm ướt mà không bị rỉ sét. Đây là dòng van chốt chặn chất lượng cao, mang đậm dấu ấn kỹ thuật khắt khe của các nhà máy tại Malaysia trong Hệ Van Công Nghiệp.

• Tay đòn đối trọng cho phép điều chỉnh tốc độ đóng của van, ngăn chặn búa nước phá hoại đường ống hiệu quả.
• Vật liệu gang dẻo GJS 500-7 chịu tải áp lực và va đập cơ học tốt hơn nhiều so với các dòng gang xám thông thường.
• Thiết kế lá lật cho lưu lượng lưu thông lớn, giúp giảm thiểu tổn thất áp suất và tiết kiệm năng lượng cho trạm bơm.

Vị trí quả cân có thể thay đổi dọc theo tay đòn để tối ưu hóa lực đóng tùy theo áp suất thực tế của hệ thống lưu chất. Cơ chế làm kín kim loại hoặc cao su giúp van duy trì độ kín khít bền bỉ ngay cả khi vận hành với tần suất đóng mở liên tục. AUT FIG021 mang lại giá trị vận hành an toàn lâu dài, giúp đơn vị quản lý tối ưu hạ tầng kỹ thuật và nâng cao tính ổn định cho quy trình.

Lưu ý kỹ thuật

Để Hệ Van Công Nghiệp hoạt động bền bỉ, van một chiều đối trọng AUT FIG021 bắt buộc phải được lắp đặt trên các đoạn ống nằm ngang. Cần đảm bảo không gian xung quanh đủ rộng để tay đòn và đối trọng có thể di chuyển tự do, không bị vướng vào các thiết bị khác hoặc thành hộp kỹ thuật. Cần chú ý hướng mũi tên đúc nổi trên thân van để đảm bảo lắp đặt đúng chiều vận hành thực tế của dòng lưu chất.

Kỹ thuật viên cần vệ sinh sạch đường ống và sục rửa tạp chất trước khi lắp đặt nhằm tránh dị vật làm kẹt cánh lật hoặc trầy xước ghế van. Sử dụng gioăng mặt bích phù hợp và siết bulông đối xứng để phân bổ lực đều, tránh gây ứng suất cục bộ lên cổ van gang dẻo. Vị trí quả cân đối trọng cần được cố định chắc chắn sau khi đã tinh chỉnh xong để đảm bảo van đóng đúng tốc độ yêu cầu.

Định kỳ kiểm tra trục pin tay đòn và các khớp nối để đảm bảo cơ chế đối trọng không bị rỉ sét hay kẹt do tác động của môi trường. Sản phẩm xuất xứ Malaysia cần được bảo trì đúng theo khuyến cáo của hãng AUT để duy trì lớp sơn bảo vệ và độ nhạy của cánh lật. Sự tỉ mỉ trong khâu thi công lắp đặt chính là yếu tố then chốt quyết định tuổi thọ và hiệu quả bảo vệ bền vững cho cả Hệ Van Công Nghiệp.

Ứng dụng thực tế

AUT FIG021 là lựa chọn ưu tiên cho các trạm bơm nước thô, trạm xử lý nước thải và mạng lưới truyền tải nước sạch liên vùng. Sản phẩm đóng vai trò ngăn lưu chất dội ngược về bơm khi ngắt điện đột ngột, bảo vệ an toàn tuyệt đối cho trục máy bơm công suất lớn. Tại các nhà máy thủy điện hoặc khu công nghiệp nặng, van giúp duy trì hướng dòng chảy ổn định và triệt tiêu các rủi ro về áp suất đường ống.

Với uy tín từ xuất xứ Malaysia và thiết kế đối trọng chuyên dụng, dòng FIG021 luôn được các chủ đầu tư hạ tầng lớn tin dùng. Khả năng vận hành kiểm soát giúp đơn vị vận hành tiết kiệm chi phí sửa chữa sự cố và nâng cao tính an toàn cho hạ tầng kỹ thuật đường ống. Minh Hòa cam kết mang lại giải pháp Hệ Van Công Nghiệp chất lượng cao, đồng hành cùng sự vững chắc của mọi công trình hạ tầng.
