Tổng quan

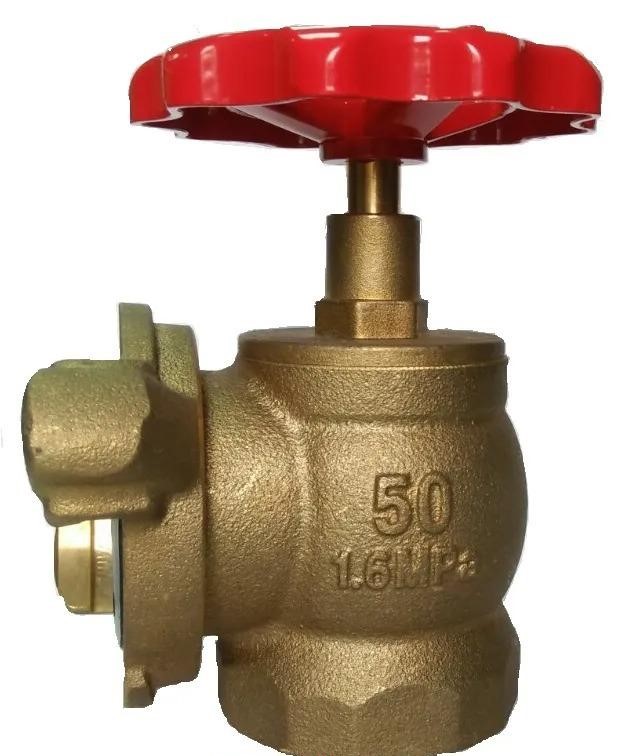

Van góc đồng Tomoken VN-5090A và VN-6590A là dòng sản phẩm cao cấp được sản xuất theo công nghệ Nhật Bản hiện đại. Thiết bị đóng vai trò quan trọng trong việc kiểm soát nguồn nước chữa cháy tại các họng nước vách tường và tủ cứu hỏa công nghiệp.
Sản phẩm nổi bật với lớp sơn tĩnh điện màu đỏ đặc trưng, không chỉ giúp nhận diện nhanh chóng mà còn bảo vệ thân van khỏi các tác động oxy hóa từ môi trường. Tomoken đã khẳng định uy tín tại thị trường Việt Nam nhờ sự bền bỉ và độ chính xác cơ khí vượt trội.
Việc sử dụng van Tomoken giúp hệ thống PCCC đáp ứng các tiêu chuẩn kiểm định khắt khe của cơ quan chức năng. Đây là giải pháp an toàn tối ưu cho các chủ đầu tư yêu cầu thiết bị có tuổi thọ cao và khả năng vận hành ổn định trong mọi tình huống khẩn cấp.
Cấu tạo kỹ thuật
Thân van được đúc từ hợp kim đồng chất lượng cao, giúp chịu được áp lực dòng chảy lớn mà không gây hiện tượng nứt vỡ hay rò rỉ. Bề mặt bên trong được xử lý nhẵn mịn, tối ưu hóa lưu lượng nước và giảm thiểu ma sát khi dòng nước đi qua ở tốc độ cao.
Tay vặn được làm từ nhôm hợp kim cường độ cao, đảm bảo trọng lượng nhẹ nhưng cực kỳ chắc chắn khi thao tác. Trục van bằng đồng kết hợp với hệ thống gioăng làm kín cao cấp giúp việc đóng mở trở nên nhẹ nhàng, không bị kẹt dù không sử dụng trong thời gian dài.
- Thân van: Hợp kim đồng (Copper Alloy) đúc nguyên khối bền bỉ.
- Tay vặn: Hợp kim nhôm sơn tĩnh điện đỏ chống ăn mòn.
- Ngàm kết nối: Nhôm hợp kim tiêu chuẩn giúp kết nối nhanh với vòi chữa cháy.
- Trục và đĩa van: Đồng nguyên chất kết hợp cao su chịu áp lực.
Dải kích thước
Dòng van góc Tomoken này cung cấp hai lựa chọn kích thước phổ biến nhất trong hệ thống PCCC vách tường hiện nay. Việc nắm rõ thông số Phi (mm) và DN giúp các đơn vị thi công lắp đặt chính xác vào hệ thống đường ống chờ sẵn tại công trình.
Model VN-5090A có kích thước 2″ tương ứng với DN50 hay Phi 60mm, thường lắp đặt cho các tủ chữa cháy trong nhà. Model VN-6590A có kích thước 2.1/2″ tương ứng với DN65 hay Phi 75/76mm, dành cho các họng tiếp nước có lưu lượng lớn hơn ở khu vực sảnh hoặc ngoài trời.
| Mã sản phẩm | Kích thước DN | Phi tương ứng | Áp suất thử (MPa) | Khối lượng (Kg) |
|---|---|---|---|---|
| VN-5090A | DN50 | Ø60 mm | 2.0 MPa | 0.95 |
| VN-6590A | DN65 | Ø75 – 76 mm | 2.0 MPa | 1.55 |
Hiệu suất thực tế
Van góc Tomoken sở hữu hiệu suất vận hành ấn tượng với áp suất làm việc định mức lên tới 1.6 MPa (16 Bar) và áp suất thử đạt 2.0 MPa. Điều này cho phép van hoạt động ổn định ngay cả trong những hệ thống bơm tăng áp công suất lớn của các nhà máy cao tầng.
Khả năng chịu nhiệt và chống va đập của sản phẩm đã được kiểm chứng qua các quy trình test nghiêm ngặt của Tomoken Việt Nam. Thiết kế ngàm nối nhanh giúp nhân viên cứu hỏa tiết kiệm thời gian quý báu khi kết nối vòi rồng, đảm bảo dòng nước được phun ra tức thì.
Lưu lượng nước qua van ổn định, không bị sụt áp đột ngột nhờ thiết kế lòng van tối ưu theo tiêu chuẩn thủy lực học Nhật Bản. Đây là yếu tố then chốt giúp các vòi phun đạt được tầm xa và áp lực cần thiết để khống chế đám cháy hiệu quả từ khoảng cách an toàn.
Kỹ thuật lắp đặt
Việc lắp đặt van VN-5090A và VN-6590A khá đơn giản nhờ hệ thống ren tiêu chuẩn kết nối trực tiếp với đường ống cấp nước. Kỹ thuật viên cần sử dụng băng tan hoặc keo chuyên dụng để đảm bảo độ kín khít tuyệt đối tại mối nối ren, tránh tình trạng rò rỉ áp suất hệ thống.
Khi lắp đặt vào tủ PCCC, cần chú ý hướng của ngàm nối nhanh phải thuận tiện cho việc kéo vòi ra ngoài mà không bị gập ống. Tay vặn cần có không gian trống đủ để xoay hết hành trình đóng mở, giúp việc điều tiết nước được linh hoạt và nhanh chóng nhất.
Sau khi lắp đặt, cần tiến hành xả thử nước để làm sạch các cặn bẩn còn sót lại trong đường ống, tránh gây hư hỏng gioăng làm kín của van. Định kỳ 3-6 tháng nên thực hiện thao tác đóng mở kiểm tra để đảm bảo trục van luôn trơn tru và sẵn sàng cho các tình huống khẩn cấp.
Phạm vi ứng dụng
Van góc đồng Tomoken được ứng dụng rộng rãi trong các hệ thống PCCC của chung cư cao cấp, trung tâm thương mại và các khu văn phòng hạng A. Với thiết kế tinh tế và độ bền cao, sản phẩm không chỉ đáp ứng công năng mà còn nâng cao giá trị thẩm mỹ cho công trình.
Trong môi trường công nghiệp, sản phẩm là lựa chọn ưu tiên cho các nhà máy điện tử, kho bãi logistic và các xưởng sản xuất đòi hỏi tính an toàn cháy nổ cao. Khả năng chống chịu tốt với điều kiện thời tiết khắc nghiệt giúp van cũng thường xuyên được lắp đặt tại các trụ cứu hỏa ngoài trời.
- Hệ thống chữa cháy vách tường cho các tòa nhà hỗn hợp cao tầng.
- Họng tiếp nước cho xe chữa cháy tại các khu công nghiệp tập trung.
- Hệ thống kiểm soát dòng chảy trong các trạm bơm nước sạch quy mô vừa.
- Ứng dụng tại các khu vực cảng biển và kho xăng dầu nhờ khả năng chống ăn mòn tốt.
