Mô tả
Tổng quan

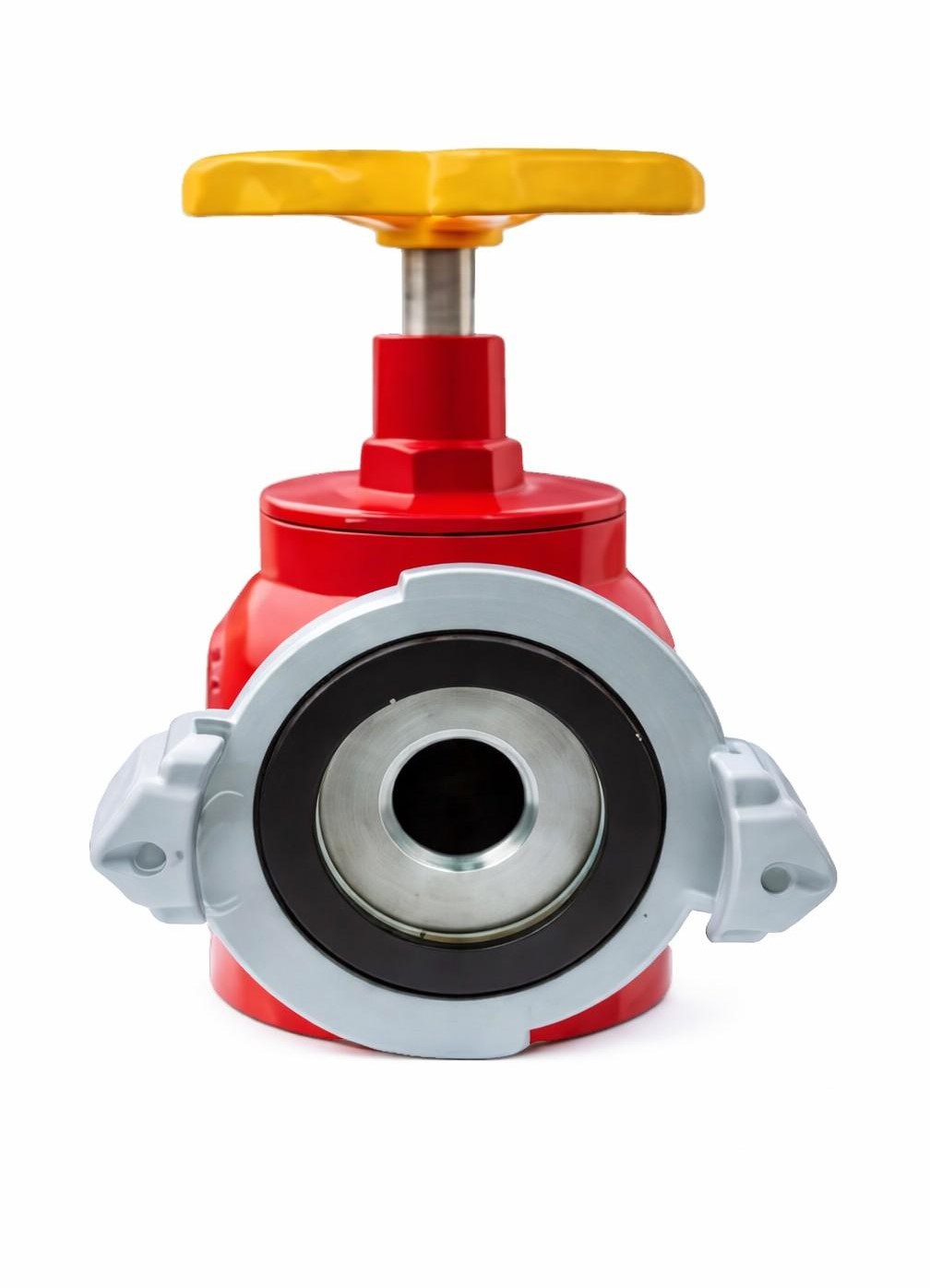

Van góc kèm giảm áp bằng đồng Tomoken VGA-50BR và VGA-65BR là dòng thiết bị phòng cháy chữa cháy (PCCC) thuộc phân khúc cao cấp nhất hiện nay. Sản phẩm được thiết kế để giải quyết bài toán quá áp tại các tầng thấp của tòa nhà cao tầng, nơi áp lực nước tĩnh thường vượt ngưỡng an toàn cho phép.
Sự khác biệt lớn nhất của dòng BR chính là vật liệu đồng nguyên khối, mang lại khả năng chống ăn mòn tuyệt đối và độ bền cơ học vượt trội so với các dòng gang. Sản phẩm được sản xuất tại nhà máy Tomoken Việt Nam dưới sự giám sát chặt chẽ của các chuyên gia Nhật Bản, đảm bảo mọi chi tiết đều đạt độ chính xác tối đa.
Lớp vỏ ngoài được hoàn thiện tỉ mỉ, giúp van không chỉ là một thiết bị kỹ thuật mà còn đảm bảo tính thẩm mỹ cho các công trình hạng sang. Việc tích hợp cơ chế giảm áp trực tiếp trên van góc giúp hệ thống PCCC trở nên gọn gàng hơn, loại bỏ nhu cầu lắp đặt thêm các cụm van giảm áp cồng kềnh tại mỗi tầng.
Cấu tạo kỹ thuật
Thân van được đúc từ hợp kim đồng (Copper Alloy) cao cấp, có khả năng chịu được áp suất cao và sự mài mòn của dòng nước chảy xiết. Bên trong thân van là bộ phận piston giảm áp tự động, được chế tác từ đồng thanh gia công CNC, đảm bảo sự di chuyển mượt mà và phản ứng tức thì khi có dòng nước đi qua.
Trục van bằng đồng kết hợp với hệ thống gioăng làm kín cao cấp bằng cao su EPDM hoặc PTFE, giúp ngăn chặn triệt để tình trạng rò rỉ nước. Tay vặn bằng hợp kim nhôm nhẹ nhưng cực kỳ chắc chắn, được sơn tĩnh điện đỏ giúp người vận hành dễ dàng nhận biết và thao tác trong điều kiện khẩn cấp hoặc thiếu sáng.
- Thân van: Hợp kim đồng đúc nguyên khối, chống rỉ sét và chịu áp lực cực tốt.
- Cơ chế giảm áp: Hệ thống lò xo và piston đồng điều tiết áp suất đầu ra ổn định.
- Tay vặn: Hợp kim nhôm vô lăng, thiết kế trợ lực giúp đóng mở nhẹ nhàng.
- Ngàm nối nhanh: Bằng đồng hoặc nhôm tiêu chuẩn, tương thích với mọi loại cuộn vòi hiện nay.
Dải kích thước
Dòng van giảm áp đồng Tomoken mã BR cung cấp hai kích thước phổ biến nhất trong các tủ PCCC là DN50 và DN65. Việc quy đổi sang kích thước Phi (mm) giúp các kỹ sư thiết kế và đội ngũ thi công dễ dàng khớp nối với hệ thống đường ống chờ dẫn nước chính trong tòa nhà.
Model VGA-50BR có kích thước 2″ tương đương với DN50 hay Phi 60mm, là lựa chọn chuẩn cho các họng nước vách tường hành lang. Model VGA-65BR có kích thước 2.1/2″ tương ứng với DN65 hay Phi 75/76mm, thường được lắp đặt tại các sảnh lớn hoặc họng tiếp nước yêu cầu lưu lượng dập lửa mạnh.
| Mã sản phẩm | Kích thước DN | Phi tương ứng | Áp suất định mức | Áp suất thử (MPa) |
|---|---|---|---|---|
| VGA-50BR | DN50 | Ø60 mm | 1.6 MPa | 2.0 MPa |
| VGA-65BR | DN65 | Ø75 – 76 mm | 1.6 MPa | 2.0 MPa |
Hiệu suất thực tế
Hiệu suất của VGA-50BR/65BR được đánh giá rất cao nhờ khả năng kiểm soát áp suất đầu ra ở mức an toàn cố định, ngay cả khi áp suất đầu vào biến động mạnh. Với áp suất làm việc 1.6 MPa và áp suất thử đạt 2.0 MPa (20 Bar), van đảm bảo an toàn tuyệt đối cho hệ thống PCCC trong các tình huống máy bơm hoạt động hết công suất.
Cơ chế giảm áp bằng đồng giúp van hoạt động ổn định hơn trong môi trường nước có nhiều tạp chất hoặc khoáng chất gây đóng cặn. Khả năng chịu nhiệt độ lên đến 120°C cho phép van duy trì độ kín khít và tính năng giảm áp ngay cả khi tiếp xúc gần với nguồn nhiệt lớn trong thời gian xảy ra hỏa hoạn.
Đặc biệt, lưu lượng nước qua van đồng Tomoken luôn đạt mức tối ưu nhờ lòng van được đánh bóng siêu mịn. Điều này giúp vòi phun đạt được tầm xa lý tưởng, hỗ trợ đắc lực cho lực lượng PCCC trong việc khống chế đám cháy từ khoảng cách an toàn mà không lo ngại về vấn đề sụt áp cục bộ.
Kỹ thuật lắp đặt
Khi lắp đặt van góc giảm áp đồng, cần chú trọng đến việc làm sạch đầu ren của đường ống để tránh các mạt sắt rơi vào bên trong làm kẹt bộ phận piston giảm áp. Sử dụng băng tan (cao su non) quấn đều theo chiều ren để đảm bảo mối nối giữa van và đường ống chính không bị rò rỉ dưới áp suất 16 Bar.
Vị trí lắp đặt van cần đảm bảo miệng ngàm nối nhanh hướng xuống hoặc hướng ra ngoài một góc 45 độ để cuộn vòi không bị gập khi triển khai. Khoảng cách xung quanh tay vặn phải thông thoáng, cho phép nhân viên cứu hỏa có thể xoay vô lăng nhanh chóng mà không bị vướng vào thành tủ hoặc các thiết bị khác.
Sau khi hệ thống đi vào hoạt động, cần tiến hành xả nước định kỳ để kiểm tra chức năng giảm áp và độ nhạy của piston. Việc bảo trì van đồng khá đơn giản, chủ yếu là kiểm tra độ trơn tru của trục van và vệ sinh ngàm kết nối nhanh để đảm bảo khả năng lắp vòi chữa cháy luôn ở trạng thái sẵn sàng nhất.
Phạm vi ứng dụng
Van giảm áp đồng Tomoken VGA-50BR/65BR là sự lựa chọn không thể thay thế cho các dự án khách sạn 5 sao, resort cao cấp và các tòa nhà văn phòng hạng A. Với ưu điểm không bị gỉ sét và vẻ ngoài sang trọng, sản phẩm đáp ứng hoàn hảo cả hai tiêu chí: an toàn kỹ thuật và thẩm mỹ công trình.
Trong công nghiệp, sản phẩm được ứng dụng tại các nhà máy thực phẩm, dược phẩm hoặc các khu vực yêu cầu vệ sinh nguồn nước sạch cao. Khả năng chống ăn mòn của đồng giúp van hoạt động bền bỉ tại các khu vực ven biển hoặc những nơi có độ ẩm không khí cao, nơi mà các dòng van gang thường bị xuống cấp nhanh chóng.
- Hệ thống họng tiếp nước vách tường tại các khu chung cư cao cấp và trung tâm thương mại.
- Hệ thống chữa cháy cho các khu công nghiệp điện tử đòi hỏi độ chính xác áp lực nước cao.
- Lắp đặt tại các tầng thấp của tòa nhà siêu cao tầng để bảo vệ vòi cứu hỏa hạ nguồn.
- Sử dụng trong các trạm bơm tăng áp yêu cầu thiết bị điều tiết áp suất bằng vật liệu đồng bền bỉ.
