Tổng quan

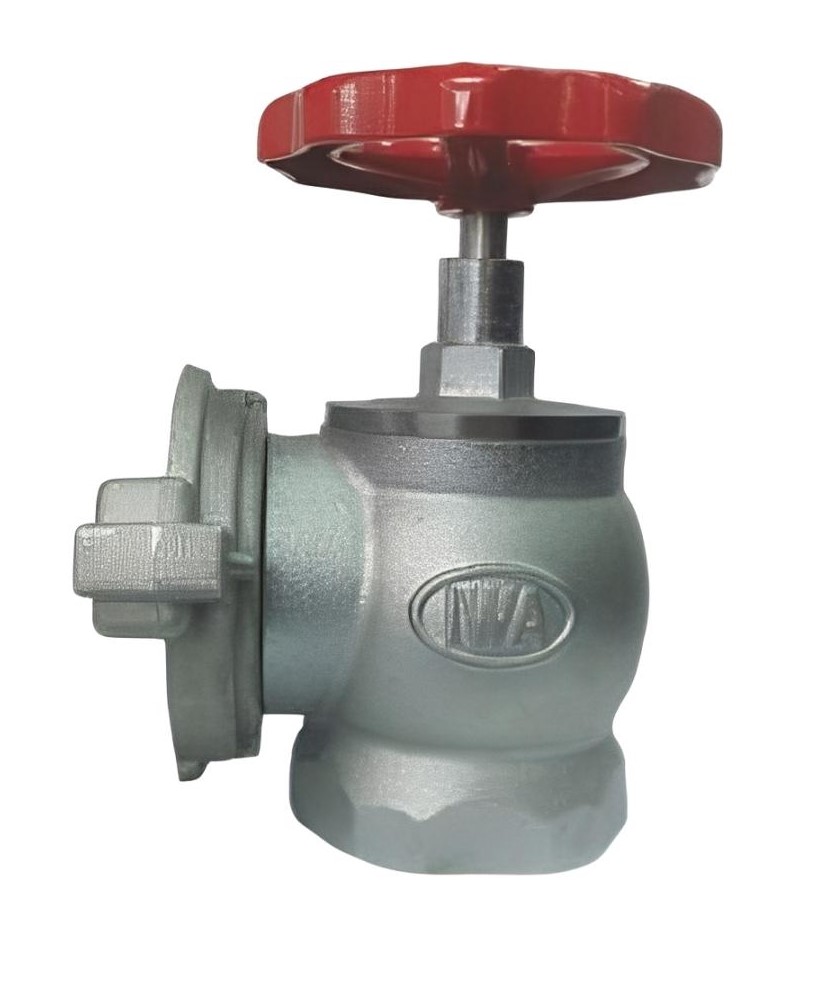

Van góc đồng Tomoken mã VN-5090D và VN-6590D là dòng thiết bị kiểm soát dòng chảy chuyên dụng trong hệ thống phòng cháy chữa cháy (PCCC) công nghiệp. Được thiết kế để chịu tải cực cao, sản phẩm này đóng vai trò là điểm kết nối cuối cùng giữa hệ thống đường ống cung cấp nước và vòi chữa cháy. Với cấu tạo bằng đồng cao cấp, dòng van VN Series đảm bảo khả năng vận hành trơn tru ngay cả sau thời gian dài không sử dụng.
Trong môi trường công nghiệp nặng như nhà máy sản xuất thép, kho bãi hóa chất hay các khu chế xuất, sự ăn mòn là kẻ thù lớn nhất của thiết bị PCCC. Tomoken đã khắc phục triệt để vấn đề này bằng việc sử dụng hợp kim đồng tinh luyện, giúp van VN-5090D/6590D kháng lại sự oxy hóa từ độ ẩm và các tác nhân hóa học. Đây không chỉ là một chiếc van thông thường, mà là một lá chắn an toàn giúp bảo vệ tài sản doanh nghiệp trước các rủi ro hỏa hoạn.
Điểm khác biệt lớn nhất của dòng van này là sự chuẩn xác trong từng chi tiết cơ khí, giúp giảm thiểu tối đa hiện tượng rò rỉ áp suất. Thiết bị đạt chứng nhận kiểm định nghiêm ngặt, phù hợp để lắp đặt tại các vị trí trọng yếu trong tòa nhà cao tầng và các tổ hợp công nghiệp lớn. Việc đầu tư vào mã sản phẩm VN-5090D hoặc VN-6590D chính là giải pháp nâng cấp tính an toàn và độ tin cậy cho toàn bộ hệ thống hạ tầng kỹ thuật.
Cấu tạo kỹ thuật
Thân van được đúc nguyên khối từ đồng (Brass), mang lại cấu trúc vững chắc và khả năng chịu va đập cơ học cực tốt trong quá trình thi công. Bề mặt van được xử lý mạ Crom bạc hoặc giữ màu đồng Gold tự nhiên, không chỉ tăng tính thẩm mỹ mà còn tạo thêm một lớp bảo vệ chống trầy xước. Các góc cạnh được bo tròn kỹ lưỡng, đảm bảo an toàn cho nhân viên vận hành khi thao tác trong điều kiện khẩn cấp và áp lực cao.
Trục van và đĩa van là bộ phận quan trọng nhất, được thiết kế để chịu được áp suất thử nghiệm lên đến 2.0 Mpa mà không biến dạng. Đĩa van được bọc cao su tổng hợp chịu nhiệt cao, tạo độ kín khít tuyệt đối khi đóng van, ngăn chặn hoàn toàn tình trạng thất thoát nước trong đường ống. Tay quay vô lăng được sơn tĩnh điện màu đỏ đặc trưng của ngành PCCC, giúp người dùng dễ dàng nhận diện và thao tác đóng mở một cách nhanh chóng.
| Thành phần cấu tạo | Đặc tính vật liệu |
|---|---|
| Thân van chủ đạo | Đồng đỏ/Đồng thau (Brass) chịu lực cao. |
| Trục điều khiển | Hợp kim thép không gỉ hoặc đồng cường lực. |
| Gioăng và đệm | Cao su EPDM chống lão hóa và chịu nhiệt. |
| Lớp phủ bề mặt | Mạ Silver/Gold chống ăn mòn hóa học. |
Dải kích thước
Dòng van Tomoken mã VN được tối ưu hóa cho hai tiêu chuẩn đường ống phổ biến nhất trong công nghiệp là DN50 và DN65. Việc quy đổi kích thước chính xác giúp các nhà thầu dễ dàng lựa chọn phụ kiện kết nối phù hợp, tránh sai sót trong quá trình bóc tách khối lượng vật tư. Sự đa dạng về kích cỡ giúp sản phẩm thích nghi được với nhiều quy mô công trình từ dân dụng đến sản xuất quy mô lớn.
- Model VN-5090D (DN50 – Phi 60mm): Phù hợp cho các tủ chữa cháy vách tường trong nhà, hành lang văn phòng hoặc các xưởng sản xuất nhỏ. Kích thước Phi 60mm giúp giảm trọng lượng thiết bị, hỗ trợ việc triển khai vòi chữa cháy nhanh gọn và linh hoạt hơn cho đội ngũ cứu hỏa tại chỗ.
- Model VN-6590D (DN65 – Phi 76mm): Đây là dòng van công suất lớn, thường lắp đặt tại các họng chờ ngoài trời hoặc các trục đường ống chính. Với đường kính Phi 76mm, thiết bị cho phép truyền tải lưu lượng nước cực lớn, đáp ứng tiêu chuẩn cho các khu vực có nguy cơ cháy nổ cao như kho xăng dầu hoặc xưởng gỗ.
- Góc nghiêng tiêu chuẩn 90 độ: Thiết kế hướng dòng chảy vuông góc giúp tối ưu không gian trong hộp kỹ thuật, đồng thời giảm độ gập của vòi khi kết nối, đảm bảo áp lực nước luôn ở mức cao nhất khi phun.
Hiệu suất thực tế
Hiệu suất vận hành của van VN-5090D và VN-6590D được đánh giá qua khả năng duy trì lưu lượng ổn định dưới áp suất cao. Tại mức áp suất vận hành chuẩn 8bar, mã VN-5090D cho phép dòng chảy đạt 3776 lít/phút, đủ sức khống chế các đám cháy vừa và nhỏ ngay lập tức. Đối với mã VN-6590D, lưu lượng nước được đẩy lên tới 6058 lít/phút, tạo ra sức mạnh dập lửa vượt trội cho các khu vực diện tích lớn.
Khả năng chịu áp suất làm việc (Working Pressure) 2.0 Mpa là một chỉ số ấn tượng, cho thấy độ an toàn dự phòng rất lớn của sản phẩm Tomoken. Trong các hệ thống bơm công nghiệp cao áp, van vẫn giữ được sự ổn định, không xảy ra hiện tượng rung lắc hay nứt vỡ thân van. Điều này cực kỳ quan trọng đối với các tòa nhà siêu cao tầng, nơi áp suất tĩnh của cột nước có thể gây hư hỏng cho các loại van thông thường kém chất lượng.
| Thông số vận hành | Giá trị thực tế |
|---|---|
| Áp suất làm việc (WP) | 2.0 Mpa (20 bar) |
| Lưu lượng VN-5090D | 3776 L/min (at 8bar) |
| Lưu lượng VN-6590D | 6058 L/min (at 8bar) |
| Nhiệt độ làm việc | -5 độ C đến 80 độ C |
Kỹ thuật lắp đặt
Để đảm bảo van góc Tomoken hoạt động tối ưu, quy trình lắp đặt cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật về ren và hướng dòng chảy. Trước khi lắp van vào đường ống, cần tiến hành súc rửa hệ thống để loại bỏ tạp chất, vụn kim loại có thể làm trầy xước lớp đệm cao su bên trong. Một hạt cát nhỏ cũng có thể là nguyên nhân gây ra tình trạng rò rỉ nước nhỏ giọt, làm giảm hiệu suất của toàn hệ thống PCCC công nghiệp.
Kỹ thuật viên nên sử dụng băng keo lụa chuyên dụng hoặc keo khóa ren cao cấp để đảm bảo mối nối kín khít tuyệt đối dưới áp lực 2.0 Mpa. Khi siết van, cần sử dụng dụng cụ phù hợp để tránh làm biến dạng tay quay hoặc làm trầy xước lớp mạ bảo vệ bề mặt. Vị trí lắp đặt phải thuận tiện cho việc tiếp cận, chiều cao lắp đặt thông thường từ 1.2m đến 1.5m so với mặt sàn để người vận hành có tư thế thao tác tốt nhất khi xảy ra sự cố.
Sau khi lắp đặt hoàn tất, việc thử áp toàn bộ hệ thống là bước bắt buộc để xác nhận độ an toàn của các điểm kết nối. Van cần được đóng mở thử nghiệm vài lần để đảm bảo trục vận hành êm ái, không bị kẹt hay có tiếng động lạ. Việc bảo dưỡng định kỳ mỗi 6 tháng bằng cách kiểm tra độ kín và vệ sinh bụi bẩn bám trên tay quay sẽ giúp kéo dài tuổi thọ thiết bị, đảm bảo van luôn trong trạng thái sẵn sàng chiến đấu cao nhất.
Phạm vi ứng dụng
Van góc đồng Tomoken VN-5090D/6590D được ứng dụng rộng rãi trong các hệ thống PCCC vách tường tại các khu công nghiệp, nhà máy dệt may và lắp ráp linh kiện điện tử. Nhờ cấu tạo bằng đồng chống ăn mòn, sản phẩm cũng là lựa chọn hàng đầu cho các kho bãi chứa hóa chất hoặc các công trình gần biển có độ mặn cao. Khả năng chịu áp lực lớn giúp van hoạt động bền bỉ trong các hệ thống cấp nước cứu hỏa của tòa nhà cao tầng và trung tâm thương mại.
Bên cạnh mục đích chữa cháy, thiết bị còn được sử dụng trong một số hệ thống cấp nước công nghiệp yêu cầu tính kiểm soát áp suất và lưu lượng nước lớn. Sự tin dùng của các nhà thầu lớn đối với mã VN-5090D/6590D là minh chứng cho chất lượng và uy tín của thương hiệu Tomoken. Sản phẩm không chỉ đáp ứng các tiêu chuẩn an toàn trong nước mà còn đạt được các tiêu chuẩn quốc tế về thiết bị phòng cháy chữa cháy chuyên dụng.
- Hệ thống họng tiếp nước chữa cháy trong nhà cho chung cư, khách sạn và cao ốc văn phòng.
- Lắp đặt tại các trạm bơm, hầm máy trong các khu chế xuất và khu công nghiệp tập trung.
- Ứng dụng cho hệ thống chữa cháy ngoài trời tại các bãi đỗ xe, kho vận logistics.
- Sử dụng trong môi trường hàng hải, giàn khoan nhờ đặc tính chống ăn mòn muối biển.
