Van góc kèm giảm áp Shinyi FHPA cho hệ thống PCCC
Van góc kèm giảm áp Shinyi FHPA là thiết bị chuyên dụng trong hệ thống phòng cháy chữa cháy vách tường, được thiết kế để vừa cấp nước chữa cháy vừa điều chỉnh áp suất đầu ra ổn định. Sản phẩm thường được lắp đặt trên các trục ống đứng ướt của tòa nhà nhằm đảm bảo áp lực nước phù hợp khi sử dụng vòi chữa cháy.
Van được thiết kế với áp suất đầu ra cài đặt khoảng 4.5 bar, cho phép duy trì dải áp suất ổn định từ 3 bar đến 8 bar. Nhờ đó, thiết bị giúp hạn chế tình trạng áp lực nước quá lớn gây khó khăn khi vận hành vòi chữa cháy.
Van góc giảm áp FHPA được sản xuất theo tiêu chuẩn kỹ thuật PCCC, phù hợp cho các hệ thống có áp suất đầu vào cao lên tới 20 bar và nhiệt độ làm việc ổn định trong nhiều điều kiện môi trường khác nhau.

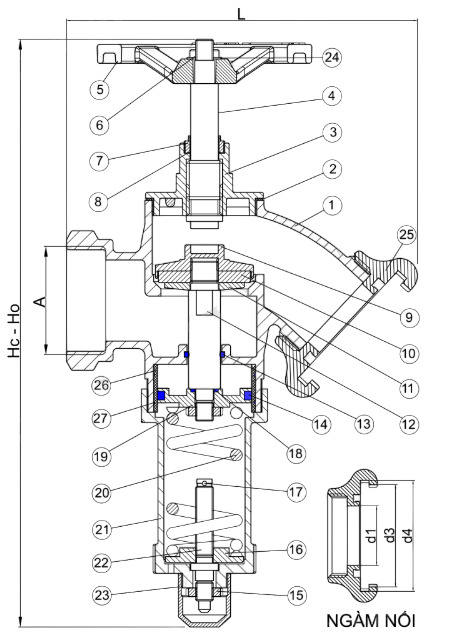

Cấu tạo van góc kèm giảm áp Shinyi FHPA
Van FHPA được thiết kế với nhiều bộ phận giúp đảm bảo khả năng giảm áp và vận hành ổn định trong hệ thống chữa cháy. Các chi tiết được gia công chính xác nhằm đảm bảo độ kín và độ bền lâu dài.
| Bộ phận | Vật liệu | Tiêu chuẩn |
|---|---|---|
| Thân van (Body) | Gang cầu | ASTM A536 |
| Trục van (Stem) | Thép không gỉ | AISI 304 |
| Đĩa van | Đồng thau | ASTM B824 |
| Màng giảm áp (Diaphragm) | Cao su EPDM | EPDM |
| Lò xo giảm áp | Thép carbon | AISI 1045 |
| Tay quay | Gang cầu | ASTM A536 |
| Đầu nối vòi | Nhôm | TCVN 5739 |
Các gioăng làm kín sử dụng cao su EPDM giúp tăng độ kín và chống rò rỉ nước trong quá trình vận hành lâu dài.
Nguyên lý hoạt động của van giảm áp FHPA
Van góc FHPA hoạt động dựa trên cơ chế kết hợp giữa van khóa cơ học và hệ thống giảm áp bằng lò xo – màng đàn hồi. Khi mở tay quay, nước từ đường ống cấp sẽ đi qua buồng giảm áp trước khi ra đầu nối vòi chữa cháy.
Bộ phận lò xo và màng cao su sẽ tự động điều chỉnh áp suất đầu ra theo mức đã cài đặt, giúp giữ áp lực ổn định dù áp suất đầu vào thay đổi.
Nhờ cơ chế này, người sử dụng vòi chữa cháy có thể thao tác dễ dàng hơn và đảm bảo an toàn khi chữa cháy.
Ưu điểm nổi bật của van góc giảm áp Shinyi FHPA
Tích hợp chức năng giảm áp giúp duy trì áp lực nước ổn định khi sử dụng vòi chữa cháy.
Khả năng chịu áp suất cao với áp lực đầu vào lên đến 20 bar.
Thiết kế chắc chắn với thân van gang cầu giúp tăng độ bền cơ học.
Lớp sơn epoxy chống ăn mòn giúp thiết bị hoạt động tốt trong môi trường ẩm của tủ chữa cháy.
Vận hành đơn giản với tay quay lớn giúp dễ thao tác trong tình huống khẩn cấp.
Tương thích tiêu chuẩn PCCC theo TCVN 5739 và BS 5041.
Ứng dụng của van góc giảm áp FHPA
Van góc kèm giảm áp Shinyi FHPA được sử dụng rộng rãi trong các hệ thống chữa cháy vách tường của nhiều công trình khác nhau.
- Tòa nhà chung cư cao tầng
- Khách sạn và trung tâm thương mại
- Nhà máy sản xuất và khu công nghiệp
- Kho hàng và trung tâm logistics
- Bệnh viện và trường học
Thiết bị thường được lắp đặt trong tủ chữa cháy tại các tầng của tòa nhà để đảm bảo áp lực nước phù hợp khi xảy ra sự cố cháy.
Dải kích thước van góc giảm áp Shinyi FHPA
Van FHPA được sản xuất với hai kích thước phổ biến DN50 và DN65, phù hợp với các hệ thống chữa cháy vách tường hiện nay.
| Kích thước | Model | Kết nối | Áp suất làm việc | Ứng dụng |
|---|---|---|---|---|
| DN50 | FHPA-0050 | Rc 2 | PN16-PN20 | Tủ chữa cháy trong tòa nhà dân dụng |
| DN65 | FHPA-0065 | Rc 2-1/2 | PN16-PN20 | Hệ thống chữa cháy nhà xưởng và công nghiệp |
Van DN50 thường sử dụng cho đường ống DN50 tương đương ống thép Φ60 mm trong hệ thống chữa cháy của chung cư và văn phòng.
Van DN65 phù hợp với đường ống DN65 tương đương ống thép Φ76 mm, thường dùng cho các công trình cần lưu lượng nước lớn hơn.
Hướng dẫn lắp đặt và bảo trì
Bước 1: Kiểm tra hướng lắp đặt van theo chiều dòng chảy trong hệ thống.
Bước 2: Kết nối van với đường ống bằng ren tiêu chuẩn, sử dụng băng tan để đảm bảo độ kín.
Bước 3: Kiểm tra hoạt động của tay quay và áp suất đầu ra sau khi lắp đặt.
Bước 4: Thực hiện bảo trì định kỳ để đảm bảo hệ thống PCCC luôn sẵn sàng hoạt động.
