Tổng quan

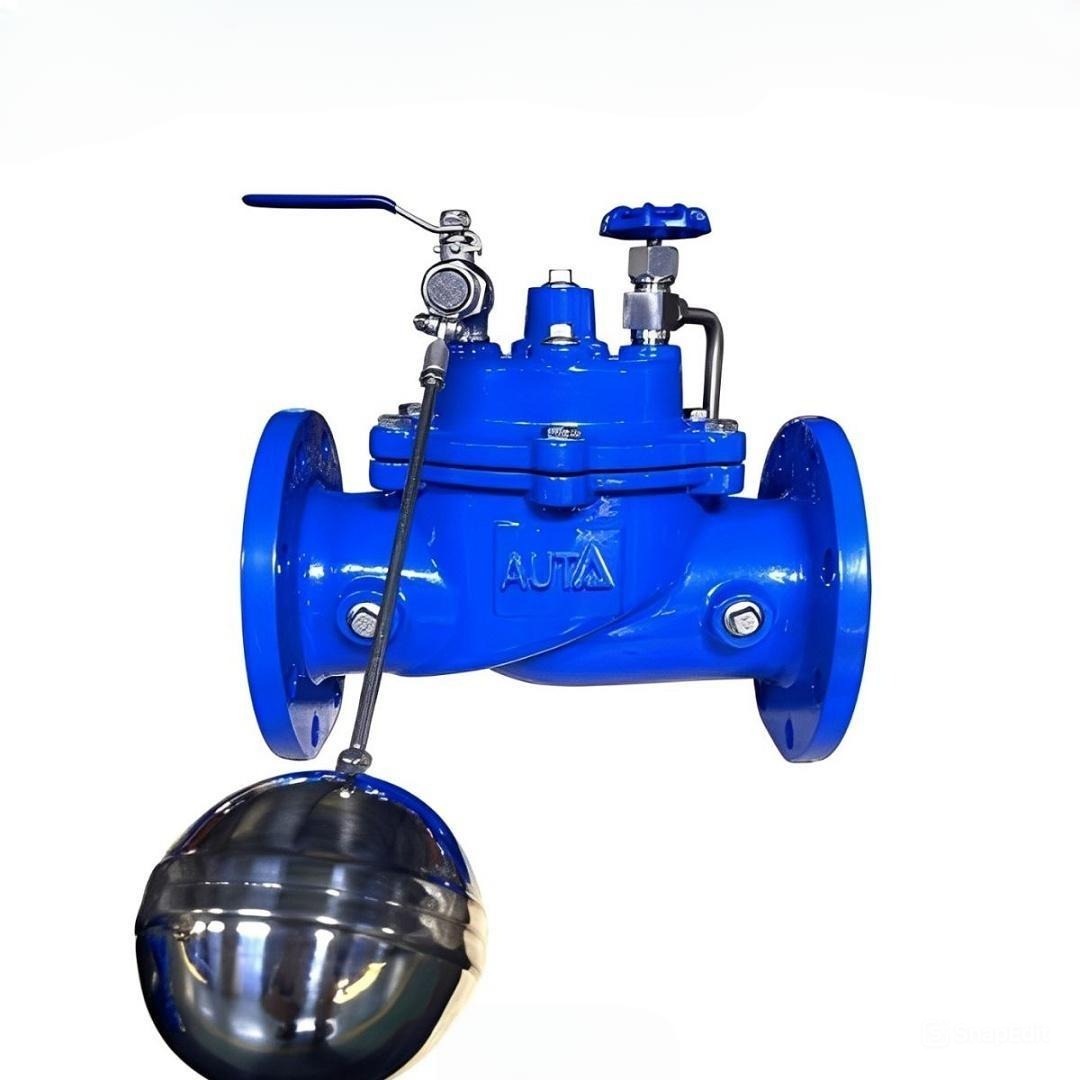

Van phao AUTA Model 050FH là dòng van điều khiển mực nước thủy lực (Float Level Control Valve) cao cấp, được nhập khẩu trực tiếp từ Malaysia. Thiết bị này đóng vai trò duy trì mực nước cố định trong các bể chứa hoặc hồ chứa có diện tích bề mặt lớn bằng cách tự động hóa quy trình đóng mở dựa trên sự thay đổi của phao ngang.
Sản phẩm hoạt động hoàn toàn tự động, giúp bể chứa luôn ở trạng thái đầy nước mà không cần sự can thiệp của con người. Với thiết kế thông minh, van AUTA 050FH đảm bảo khả năng đóng kín tuyệt đối (Drip-proof positive closing), ngăn chặn hoàn toàn tình trạng rò rỉ và hiện tượng sốc nước khi mực nước đạt ngưỡng tối đa.
Điểm mạnh của van phao AUTA chính là khả năng điều chỉnh mức nước một cách dễ dàng và linh hoạt. Toàn bộ thân van được sơn phủ lớp Epoxy bằng công nghệ tĩnh điện (Fusion Bonded Epoxy) với độ dày 250 micron cả mặt trong và mặt ngoài, giúp bảo vệ van tối đa trước các tác động ăn mòn từ môi trường.
Cấu tạo kỹ thuật
Van phao AUTA 050FH thuộc nhóm van điều khiển thủy lực với cấu trúc bền bỉ, chịu được áp suất làm việc lên đến PN16. Thân van được đúc từ gang chất lượng cao, kết nối hệ thống mặt bích theo tiêu chuẩn quốc tế EN 1092-2 và BS5163, đảm bảo độ kín khít và dễ dàng thay thế, lắp đặt vào mạng lưới đường ống có sẵn.
Hệ thống điều khiển bao gồm phao cơ kết nối với van điều tiết chính thông qua các đường ống dẫn lực. Khi mực nước giảm xuống dưới vị trí phao, van chính sẽ tự động mở hoàn toàn để cấp nước vào bể. Khi mực nước dâng lên chạm phao, áp lực thủy lực sẽ được điều hướng để đóng màng van một cách từ từ, tránh hiện tượng va đập thủy lực gây hại cho đường ống.
| Thông số | Chi tiết kỹ thuật |
|---|---|
| Model | 050FH |
| Áp suất làm việc | PN16 |
| Nhiệt độ làm việc | 0°C – 80°C |
| Lớp sơn phủ | Epoxy Powder 250 micron |
| Kiểu kết nối | Mặt bích (Flanged) EN 1092-2, BS5163 |
Quy cách đường ống
Van phao AUTA 050FH cung cấp dải kích thước rộng từ DN50 đến DN300, phù hợp cho nhiều quy mô hạ tầng khác nhau. Việc lựa chọn DN cần đối chiếu chính xác với kích thước phi ống thực tế để đảm bảo kết nối mặt bích đồng bộ và lưu lượng cấp nước tối ưu cho hệ thống.
| Kích thước (DN) | Kích thước (Inch) | Tương thích phi ống (mm) | Số lỗ bu lông (n-Ø) |
|---|---|---|---|
| DN50 | 2″ | Ø60 mm | 4 – Ø19 |
| DN80 | 3″ | Ø90 mm | 8 – Ø19 |
| DN100 | 4″ | Ø114 mm | 8 – Ø19 |
| DN150 | 6″ | Ø168 mm | 8 – Ø23 |
| DN200 | 8″ | Ø219 mm | 12 – Ø23 |
| DN300 | 12″ | Ø325 mm | 12 – Ø28 |
Hiệu suất thực tế
Về hiệu năng, van phao AUTA đạt các hệ số lưu lượng (Kv và Cv) rất ấn tượng, giúp duy trì lưu lượng nạp nước lớn mà không làm sụt áp đáng kể. Ví dụ, model DN100 có chỉ số Cv đạt 231, trong khi model lớn nhất DN300 đạt chỉ số Cv lên tới 2079. Điều này cho phép các nhà máy nước sạch nạp đầy các bể chứa khổng lồ trong thời gian ngắn nhất.
Khả năng chịu nhiệt ổn định từ 0°C đến 80°C giúp van hoạt động bền bỉ trong nhiều điều kiện thời tiết khác nhau tại Việt Nam. Nhờ lớp phủ sơn dày, van không bị bám cặn hay gỉ sét bên trong buồng van, giúp giảm thiểu ma sát dòng chảy và kéo dài chu kỳ bảo trì định kỳ cho đơn vị vận hành.
Kỹ thuật lắp đặt
Van phao AUTA 050FH linh hoạt trong phương thức lắp đặt, có thể lắp theo phương ngang hoặc phương dọc tùy thuộc vào thiết kế của lối vào bể chứa. Tuy nhiên, để tối ưu hóa hoạt động của phao, nhà sản xuất khuyến cáo nên lắp van ở vị trí dễ tiếp cận để thuận tiện cho việc điều chỉnh mức nước sau này.
Trong quá trình lắp đặt mặt bích, cần đảm bảo sử dụng đúng số lượng bu lông và đường kính lỗ theo bảng thông số (ví dụ DN150 dùng 8 bu lông Ø23) để tránh tình trạng rò rỉ áp suất. Trước khi đưa vào vận hành, kỹ thuật viên cần kiểm tra kỹ màng van và hệ thống ống dẫn điều khiển để đảm bảo không có vật thể lạ làm tắc nghẽn van điều tiết phụ.
Phạm vi ứng dụng
Với các chứng chỉ an toàn và vật liệu cao cấp, van phao AUTA 050FH được ứng dụng rộng rãi trong các hệ thống nước trung tính (Neutral water) và đặc biệt là hệ thống nước uống sạch (Drinking water). Sản phẩm đáp ứng tiêu chuẩn vệ sinh nghiêm ngặt cho các khu chung cư, bệnh viện và trường học.
Ngoài ra, nhờ khả năng vận hành tự động hiệu quả, van còn được dùng trong hệ thống xử lý nước thải (Sewage), hệ thống tưới tiêu (Irrigation) và các trạm cấp nước công nghiệp. Tại Malaysia và Việt Nam, AUTA luôn là lựa chọn ưu tiên cho các dự án hạ tầng đô thị nhờ sự cân bằng giữa hiệu suất làm việc và chi phí đầu tư dài hạn.
