Tổng quan

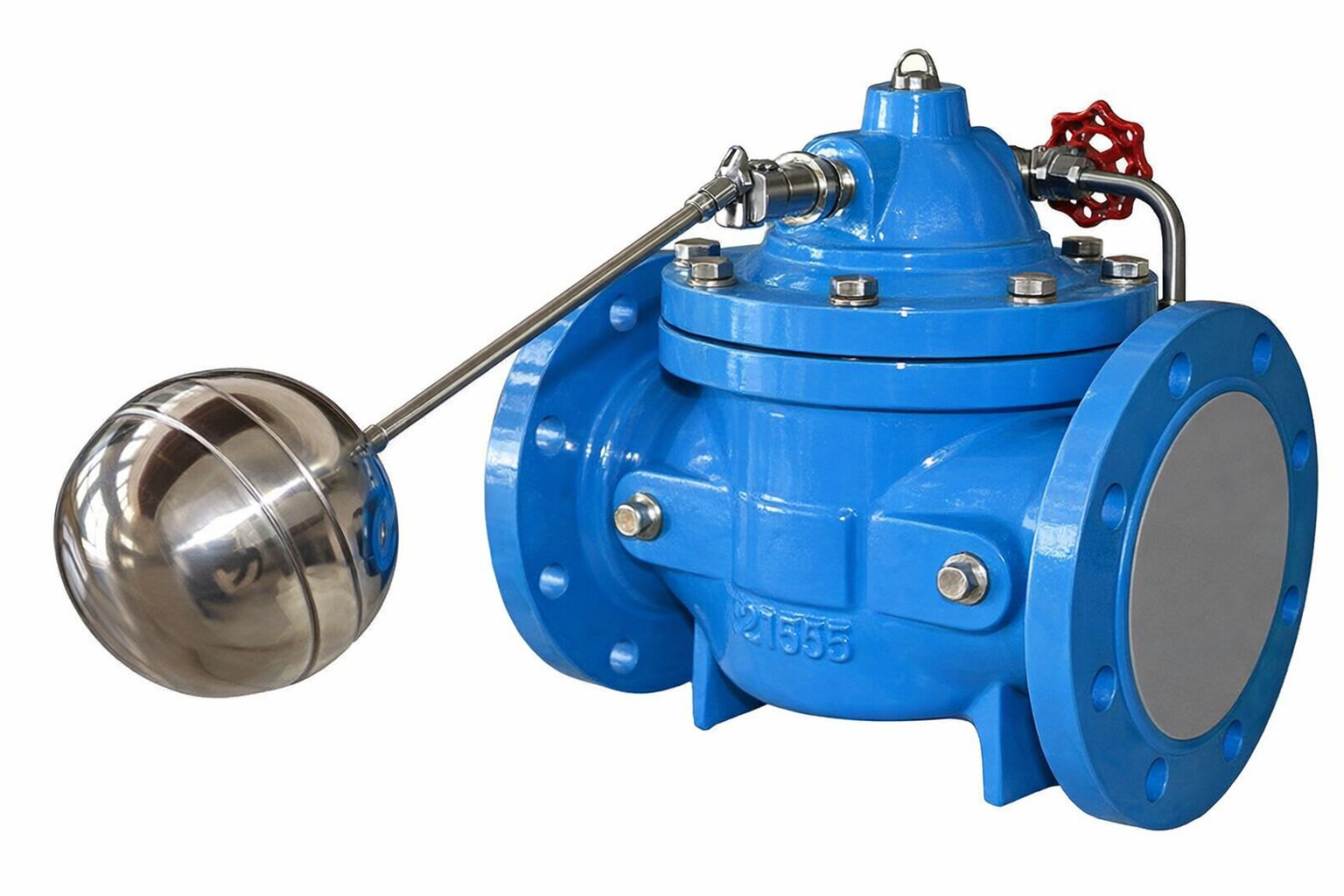

Dòng sản phẩm Rinco FIG FLV nổi bật với cơ chế đóng ngắt linh hoạt, dựa trên nguyên lý thủy lực để hỗ trợ lực đóng, giúp van kín khít tuyệt đối ngay cả khi áp suất đường ống cao. Thiết kế này giảm thiểu tối đa hiện tượng rò rỉ, đồng thời bảo vệ hệ thống khỏi các tác động tiêu cực của búa nước khi đóng mở đột ngột.
Sản phẩm tuân thủ các tiêu chuẩn kỹ thuật quốc tế nghiêm ngặt, với hai tùy chọn áp lực làm việc phổ biến là PN16 và PN25. Lớp sơn phủ Epoxy màu xanh đặc trưng không chỉ tăng tính thẩm mỹ mà còn tạo lớp màng bảo vệ ngăn chặn sự ăn mòn điện hóa, phù hợp cho các điều kiện lắp đặt ngoài trời hoặc trong môi trường độ ẩm cao.
- Vật liệu chế tạo chính từ gang cầu (Ductile Iron) có khả năng chịu lực va đập tốt hơn gang xám thông thường.
- Cơ chế vận hành hoàn toàn tự động dựa vào mực nước, không cần nguồn điện hay tác động ngoại lực thủ công.
- Hệ thống trục và đĩa van bằng thép không gỉ 420 đảm bảo độ bền cơ học và khả năng chống mài mòn theo thời gian.
Cấu tạo kỹ thuật

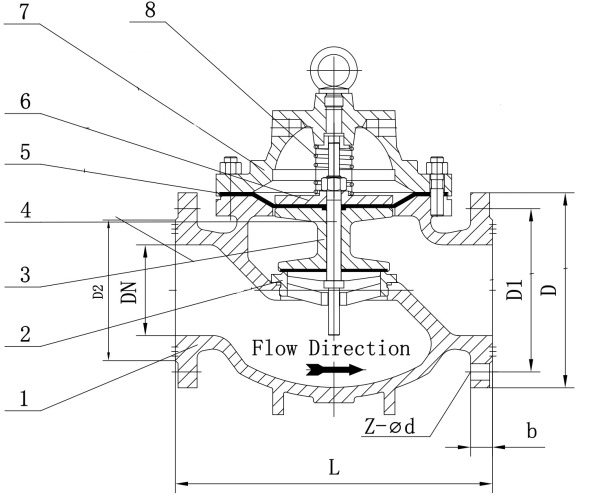

Cấu tạo của Rinco FIG FLV là sự kết hợp tinh tế giữa các vật liệu chống ăn mòn theo tiêu chuẩn công nghiệp. Thân van, nắp van và ghế van đều được làm từ gang cầu bền bỉ, chịu được áp lực dòng chảy lớn. Điểm mấu chốt nằm ở cụm đĩa van bằng thép không gỉ kết hợp với màng ngăn cao su đàn hồi, giúp tạo ra độ kín khít 100% khi phao nâng lên đến vị trí ngắt.
| Bộ phận | Vật liệu chi tiết | Bộ phận | Vật liệu chi tiết |
|---|---|---|---|
| Thân van / Nắp van | Gang cầu | Trục van | Thép không gỉ 420 |
| Màng ngăn | Cao su chịu lực | Quả phao | Thép mạ Chrome |
| Đĩa van | Thép không gỉ + Cao su | Lò xo | Thép chịu đàn hồi |
| Ghế van | Gang cầu | Nắp chặn | Gang cầu |
Việc sử dụng quả phao bằng thép mạ Chrome giúp bề mặt luôn nhẵn mịn, hạn chế bám cặn vôi hoặc tạp chất trong nước. Điều này cực kỳ quan trọng vì nó duy trì trọng lượng chuẩn của phao, đảm bảo van luôn đóng mở đúng mực nước đã cài đặt mà không bị kẹt hay mất nhạy sau thời gian dài sử dụng trong môi trường nước có nhiều khoáng chất.
Quy cách đường ống
Để lựa chọn van phao Rinco phù hợp, kỹ sư cần nắm rõ sự tương quan giữa kích thước định danh (DN) và đường kính ngoài của ống (phi). Dòng FIG FLV hỗ trợ dải kích thước rộng từ DN50 đến DN300, tương ứng với các loại ống nhựa PVC, HDPE hoặc ống thép phổ biến trên thị trường Việt Nam hiện nay, đảm bảo tính đồng bộ khi thi công.
Dưới đây là bảng tra cứu kích thước ống lắp đặt tương ứng cho từng model van phao cơ Rinco:
- DN50: Lắp cho ống phi 60mm (tương đương 2 inch).
- DN65: Lắp cho ống phi 75mm hoặc 76mm (tương đương 2-1/2 inch).
- DN80: Lắp cho ống phi 90mm (tương đương 3 inch).
- DN100: Lắp cho ống phi 110mm hoặc 114mm (tương đương 4 inch).
- DN125: Lắp cho ống phi 140mm (tương đương 5 inch).
- DN150: Lắp cho ống phi 160mm hoặc 168mm (tương đương 6 inch).
- DN200: Lắp cho ống phi 200mm hoặc 219mm (tương đương 8 inch).
- DN250: Lắp cho ống phi 250mm hoặc 273mm (tương đương 10 inch).
- DN300: Lắp cho ống phi 315mm hoặc 323mm (tương đương 12 inch).
Lưu ý về tiêu chuẩn mặt bích: Đối với các dòng từ DN100 trở lên, kích thước đường kính mặt bích (D) và số lỗ bu lông (n-d) giữa tiêu chuẩn PN16 và PN25 có sự khác biệt rõ rệt. Ví dụ, hệ PN16 kích thước DN100 dùng 8 lỗ phi 18mm, trong khi hệ PN25 dùng 8 lỗ phi 22mm để đảm bảo khả năng chịu áp lực vận hành cao hơn tại các điểm đấu nối.
Hiệu suất thực tế
Hiệu suất của van phao Rinco FIG FLV được đánh giá cao nhờ khả năng lưu thông dòng chảy lớn với tổn thất áp suất cực thấp. Nhờ thiết kế lòng van tối ưu, lưu chất đi qua van một cách mượt mà, không gây ra các tiếng ồn khó chịu hay rung lắc đường ống, điều thường thấy ở các dòng van phao rẻ tiền kém chất lượng trên thị trường.
Trong điều kiện vận hành thực tế tại các tòa nhà cao tầng, van thể hiện khả năng phản ứng nhanh nhạy với sự thay đổi của mực nước. Khi mực nước hạ thấp, áp lực nước trong khoang chính của van được giải phóng thông qua van pilot, giúp đĩa van mở ra nhanh chóng để cấp nước và ngược lại, tạo ra quy trình khép kín an toàn cho bồn chứa.
Kỹ thuật lắp đặt
Quy trình lắp đặt van phao Rinco FIG FLV cần đặc biệt chú ý đến chiều của dòng chảy được ký hiệu bằng mũi tên trên thân van. Việc lắp đặt ngược chiều sẽ khiến van không thể đóng lại, gây tràn bể nghiêm trọng. Ngoài ra, cần đảm bảo không gian xung quanh quả phao đủ rộng để cần trục có thể di chuyển tự do mà không bị vướng thành bể.
Một lưu ý kỹ thuật quan trọng là nên lắp đặt thêm một van cổng (Gate Valve) và một lọc chữ Y (Y-Strainer) phía trước van phao. Lọc chữ Y sẽ giúp loại bỏ các rác thải, sỏi đá có thể làm rách màng ngăn cao su hoặc kẹt đĩa van, từ đó giúp duy trì hiệu suất vận hành lâu dài và giảm thiểu tối đa các sự cố rò rỉ nước không đáng có.
Phạm vi ứng dụng
Với chất lượng hoàn thiện từ Đài Loan và dải kích thước rộng, van phao cơ Rinco FIG FLV được ứng dụng rộng rãi trong nhiều công trình trọng điểm. Từ hệ thống cấp nước sinh hoạt tại các chung cư cao tầng, trung tâm thương mại cho đến các bể chứa điều tiết trong nhà máy nước sạch đô thị đều tin dùng dòng van này vì sự ổn định cao.
Ngoài ra, sản phẩm còn là lựa chọn tối ưu cho các hệ thống phòng cháy chữa cháy (PCCC) để duy trì mực nước dự phòng luôn đầy trong các bể chứa cứu hỏa. Khả năng chịu áp lực lên tới 25 bar (phiên bản PN25) giúp van hoạt động ổn định ngay cả trong các hệ thống bơm tăng áp có công suất lớn mà không lo bị biến dạng hay hư hỏng cấu trúc màng.
