Tổng quan
Van xả khí đơn ARV Model SOA là một thành phần không thể thiếu trong hệ thống cơ điện công nghiệp, đóng vai trò bảo vệ an toàn cho toàn bộ mạng lưới đường ống dẫn chất lỏng. Thiết kế thông minh của model SOA cho phép tự động giải phóng các túi khí tích tụ trong quá trình vận hành, ngăn ngừa tình trạng túi khí làm cản trở dòng chảy hoặc gây ra các cú sốc áp suất nguy hiểm.
Trong các hệ thống đường ống dài, sự tích tụ khí thường xuyên xảy ra tại các điểm cao hoặc các đoạn chuyển hướng, dẫn đến giảm hiệu suất bơm và tiêu tốn điện năng đáng kể. Việc trang bị van xả khí đơn SOA giúp duy trì lưu lượng ổn định, bảo vệ máy bơm khỏi hiện tượng xâm thực và đảm bảo hệ thống vận hành trơn tru nhất có thể.
Với xuất xứ uy tín và thiết kế đạt chuẩn, dòng van này được các kỹ sư tin dùng trong các dự án hạ tầng lớn tại Việt Nam. Sản phẩm không chỉ đơn thuần là một phụ kiện lắp đặt mà còn là giải pháp kỹ thuật tối ưu để giảm thiểu chi phí bảo trì đường ống và ngăn chặn các sự cố nứt vỡ do áp suất khí gây ra.
Cấu tạo kỹ thuật

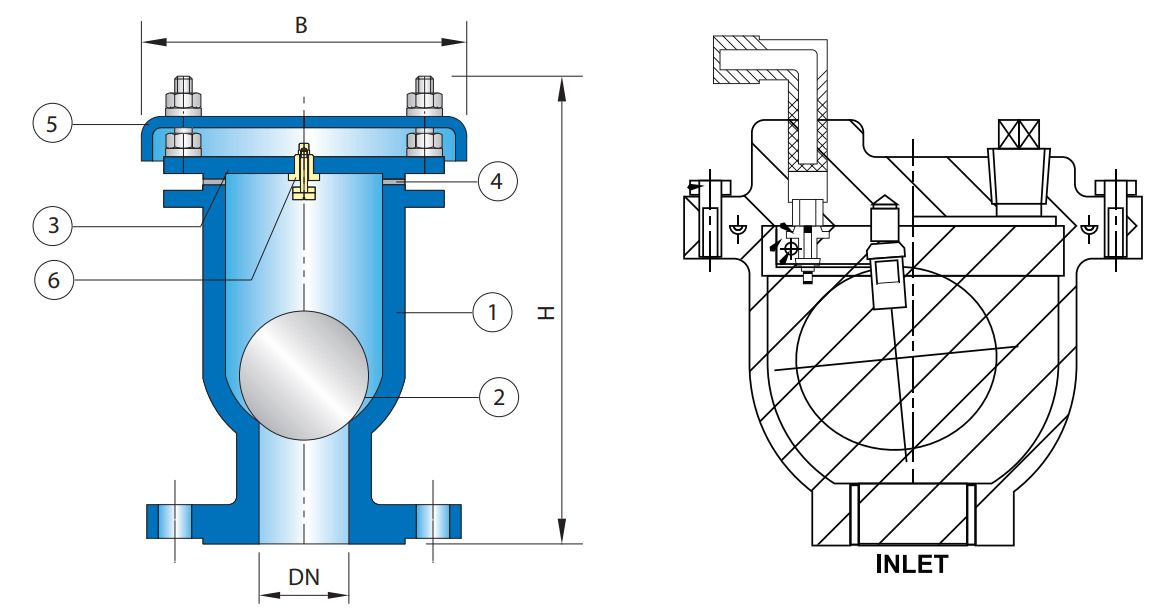

Cấu tạo của Model SOA tập trung vào sự bền bỉ với các vật liệu chịu lực cao để đáp ứng môi trường công nghiệp khắc nghiệt. Thân van và nắp được đúc từ Gang cầu (GGG50), một loại vật liệu có độ bền kéo và khả năng chịu va đập vượt trội so với gang xám thông thường, giúp van chịu được áp lực làm việc liên tục.
Bên trong thân van là quả bóng phao bằng thép được bọc lớp cao su EPDM chất lượng cao, giúp bóng có độ nổi chính xác và khả năng kín khít tuyệt đối khi mực nước dâng cao. Sự kết hợp giữa thép và cao su giúp bóng không bị biến dạng dưới áp lực nước lớn, đảm bảo chu kỳ đóng mở diễn ra nhịp nhàng và ổn định.

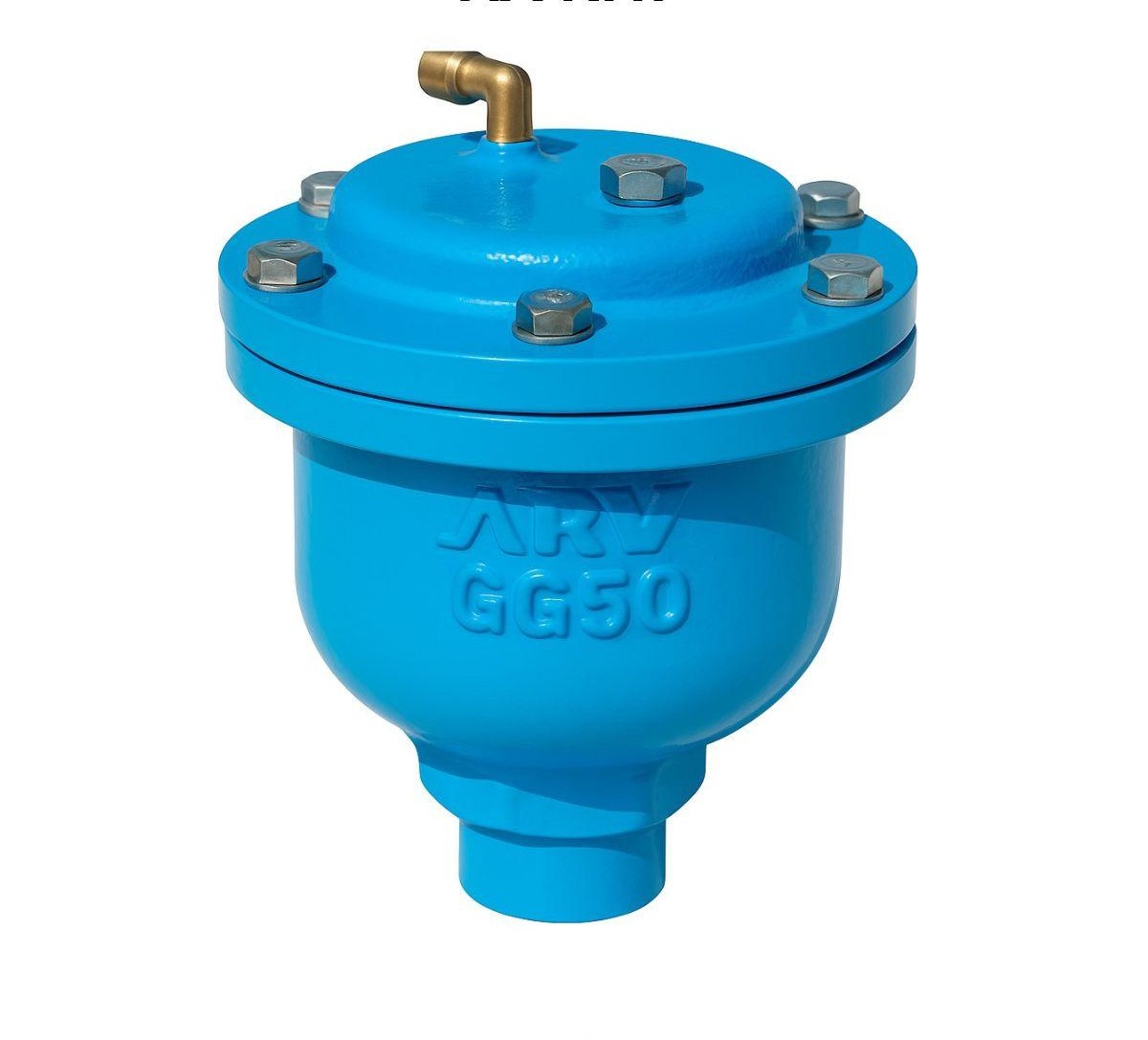

Các chi tiết phụ trợ như van một chiều bằng đồng và hệ thống gioăng làm kín từ cao su tự nhiên giúp ngăn chặn tình trạng rò rỉ nước ra ngoài. Bề mặt sản phẩm được phủ lớp sơn Epoxy tĩnh điện màu xanh đặc trưng, cung cấp khả năng chống ăn mòn hóa học và bảo vệ thân gang trước các tác động của môi trường bên ngoài.
Dải kích thước và ứng dụng ống
Sản phẩm có dải kích thước đa dạng từ 1 inch đến 4 inch, phù hợp với nhiều loại đường kính ống nhựa, ống thép hoặc ống HDPE phổ biến hiện nay. Việc lựa chọn kích cỡ van phù hợp với tiết diện ống dẫn là yếu tố then chốt để đảm bảo khả năng thoát khí nhanh chóng và hiệu quả nhất.
| Kích thước (DN) | Thông số (H x B) | Phù hợp cho ống Phi (mm) | Ứng dụng thực tế |
|---|---|---|---|
| DN25 (1″) | 120 x 130 | Phi 34 | Sử dụng cho các nhánh ống phụ, hệ thống tưới nhỏ giọt hoặc dân dụng. |
| DN50 (2″) | 225 x 165 | Phi 60 – Phi 63 | Lắp đặt cho các trục đứng cấp nước nhà cao tầng hoặc ống nhánh trạm bơm. |
| DN65 (2½”) | 225 x 185 | Phi 75 – Phi 76 | Sử dụng phổ biến trong các mạng lưới PCCC của nhà xưởng quy mô trung bình. |
| DN80 (3″) | 245 x 200 | Phi 90 | Ứng dụng cho đường ống chính trong các khu công nghiệp và hệ thống xử lý nước. |
| DN100 (4″) | 245 x 220 | Phi 110 – Phi 114 | Dành cho các đường ống truyền tải nước thô, trục chính nhà máy cấp nước đô thị. |
Hiệu suất thực tế
Van xả khí ARV SOA đạt hiệu suất vận hành ổn định trong dải áp suất lên đến 16 bar, tương đương với 230 psi, mức áp suất tiêu chuẩn cho hầu hết các công trình dân dụng và công nghiệp hiện nay. Khả năng chịu nhiệt lên đến 50 độ C cho phép thiết bị hoạt động tốt trong cả điều kiện thời tiết nắng nóng ngoài trời.
Tốc độ thoát khí của van được thiết kế để tương ứng với lưu lượng nước nạp vào, giúp loại bỏ hoàn toàn các túi khí lớn một cách nhanh chóng mà không gây hiện tượng đóng sập đột ngột. Điều này bảo vệ hệ thống khỏi hiện tượng va đập thủy lực thường xảy ra khi khí bị kẹt đột ngột trong đường ống.
Kỹ thuật lắp đặt
Để van phát huy tối đa công dụng, kỹ thuật viên cần lắp đặt van theo phương thẳng đứng tại những vị trí cao nhất trên tuyến ống hoặc ngay sau các cụm máy bơm công nghiệp. Đối với các đường ống dài và phẳng, nên lắp đặt van xả khí định kỳ theo khoảng cách để đảm bảo khí không bị tích tụ thành các túi khí kéo dài.
Tùy theo kích thước DN, người dùng có thể lựa chọn kiểu kết nối ren linh hoạt cho các size nhỏ hoặc kết nối mặt bích chắc chắn cho các size lớn từ DN50 trở lên. Lưu ý cần làm sạch đường ống trước khi lắp đặt để tránh rác thải, cặn bẩn mắc vào bóng phao gây hở van hoặc rò rỉ nước.
Phạm vi ứng dụng
Model SOA được ứng dụng rộng rãi trong các hệ thống tưới tiêu tự động, nơi yêu cầu kiểm soát khí để bảo vệ các béc phun và bộ điều khiển trung tâm. Trong công nghiệp, van là thiết bị bắt buộc tại các trạm bơm nước sạch, nước thô và các hệ thống làm mát tuần hoàn của nhà máy sản xuất.
Ngoài ra, sản phẩm còn được sử dụng trong các hệ thống thoát nước đô thị và mạng lưới cung cấp nước cho các khu dân cư để duy trì áp lực dòng chảy đồng đều. Với thiết kế chắc chắn và vật liệu gang cầu bền bỉ, van xả khí ARV là lựa chọn đáng tin cậy cho các công trình hạ tầng kỹ thuật yêu cầu tiêu chuẩn vận hành cao.
