Tổng quan

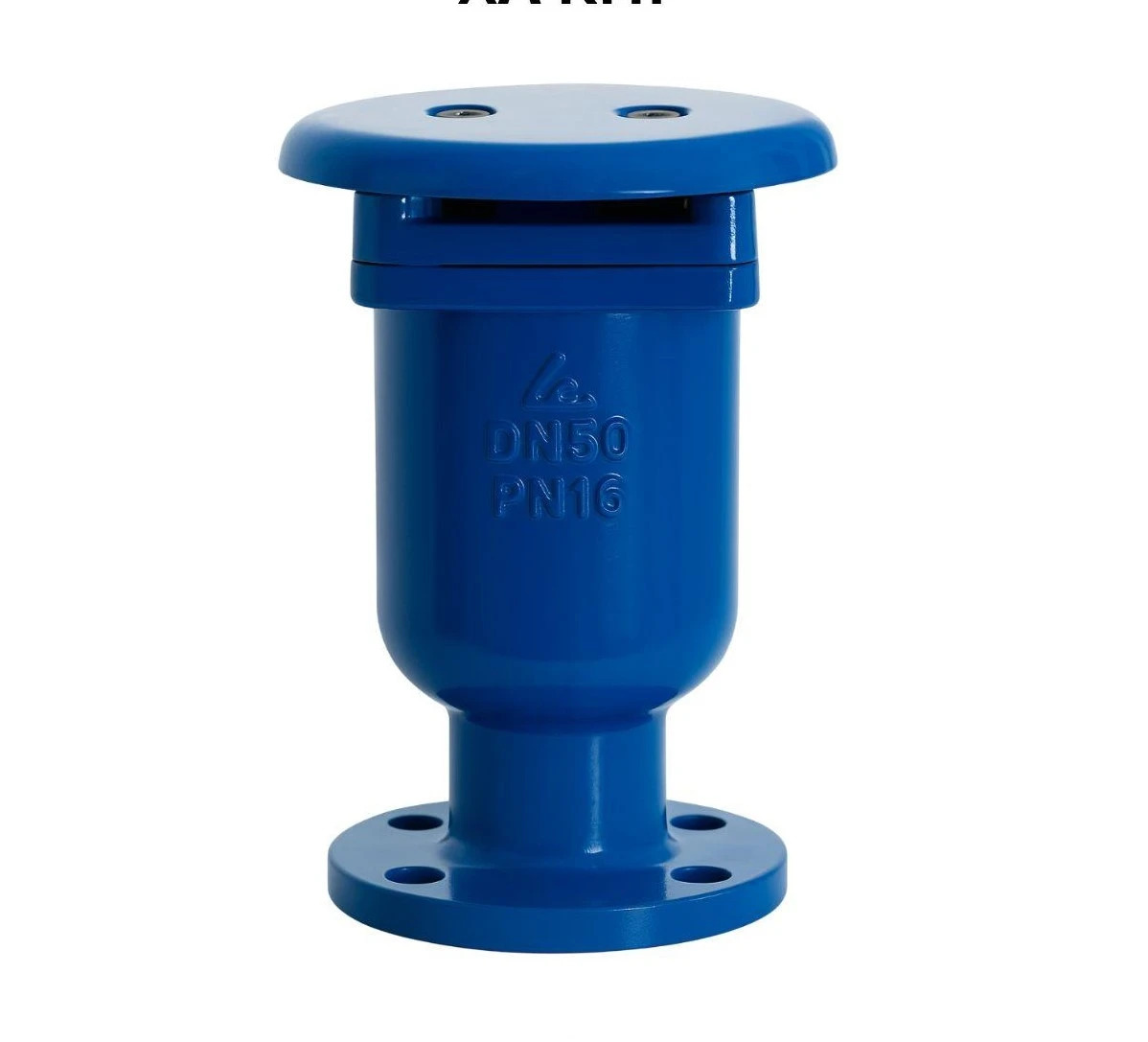

Van xả khí Shinyi ARCX là thiết bị bảo vệ đường ống phân khúc cao cấp, được nghiên cứu và sản xuất trực tiếp tại nhà máy Shinyi Việt Nam. Sản phẩm sở hữu thiết kế xả khí kép (Double Orifice) chuyên dụng, cho phép giải phóng lượng khí khổng lồ trong quá trình nạp nước và thoát khí nhỏ liên tục khi hệ thống đang vận hành có áp.
Với lợi thế xuất xứ nội địa nhưng tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế, dòng ARCX là lựa chọn hàng đầu cho các dự án hạ tầng nước sạch và thoát nước quy mô lớn. Thiết bị đóng vai trò như một van an toàn đa năng, giúp triệt tiêu hoàn toàn rủi ro từ túi khí tích tụ, ngăn ngừa hiện tượng búa nước và bảo vệ toàn diện kết cấu đường ống trục chính.
Việc sử dụng van xả khí Shinyi ARCX không chỉ đảm bảo sự ổn định cho dòng chảy mà còn tối ưu hóa hiệu suất làm việc của hệ thống máy bơm công nghiệp. Đây là giải pháp kỹ thuật tối ưu giúp giảm thiểu tổn thất áp suất, ngăn chặn tình trạng xâm thực và kéo dài tuổi thọ vận hành cho các thiết bị đo lường nhạy cảm trên toàn bộ mạng lưới dẫn lưu chất.
Cấu tạo kỹ thuật

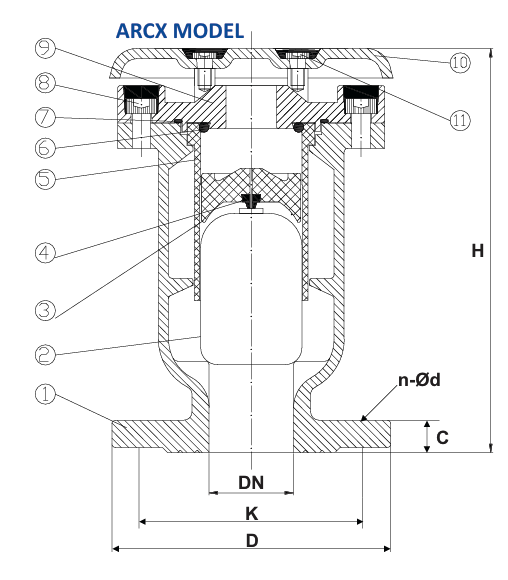

Van xả khí Shinyi ARCX được chế tạo từ gang cầu (Ductile Iron) chất lượng cao, mang lại khả năng chịu lực nén và độ bền cơ học vượt trội trong môi trường công nghiệp. Thân van được thiết kế dạng hình trụ đứng vững chãi, tối ưu hóa không gian bên trong để các quả bóng phao có thể di chuyển tự do mà không bị kẹt hay ma sát với thành van.
Hệ thống phao bên trong được làm từ nhựa kỹ thuật cao cấp hoặc thép không gỉ, có trọng lượng siêu nhẹ và khả năng chống ăn mòn tuyệt đối trong môi trường nước. Các vòng đệm làm kín (Seat) sử dụng cao su EPDM đàn hồi tốt, đảm bảo van đóng kín khít 100% ngay khi nước dâng đầy khoang, ngăn chặn triệt để tình trạng rò rỉ nước ra ngoài đầu thoát khí.
| Bộ phận cấu tạo | Vật liệu chi tiết | Tiêu chuẩn kỹ thuật |
|---|---|---|
| Thân và Nắp van | Gang cầu (Ductile Iron) | ASTM A536 / EN GJS 500-7 |
| Bóng phao (Float) | Nhựa ABS / Inox 304 | Chống ăn mòn, siêu nhẹ |
| Gioăng làm kín | Cao su EPDM / NBR | Độ bền cao, chịu nhiệt tốt |
| Lớp phủ bề mặt | Sơn Epoxy tĩnh điện | Độ dày ≥ 250 micron |
| Bulông / Ốc vít | Inox 304 / Thép mạ | Chống rỉ sét công nghiệp |
Toàn bộ bề mặt van được phủ lớp sơn Epoxy tĩnh điện màu xanh đặc trưng với độ dày tối thiểu 250 micron, đạt tiêu chuẩn an toàn cho nước sạch sinh hoạt. Lớp bảo vệ này đóng vai trò quan trọng trong việc chống lại sự oxy hóa từ môi trường bên ngoài và ngăn ngừa sự bám dính của tạp chất bên trong lòng van, giúp duy trì hiệu suất thoát khí lâu dài.
Dải kích thước
Dòng van ARCX của Shinyi cung cấp dải kích thước mặt bích đa dạng từ DN50 đến DN300, tương ứng lắp đặt cho các đường ống có đường kính ngoài từ Phi 60mm đến Phi 315mm. Kích thước DN50 (Phi 60mm) và DN80 (Phi 90mm) thường được ứng dụng tại các điểm cao cục bộ, trong khi DN100 (Phi 110mm – 114mm) là tiêu chuẩn cho các trục cấp nước tòa nhà.
Đối với các tuyến ống truyền tải nước thô hoặc hệ thống thoát nước đô thị, các kích cỡ lớn như DN150 (Phi 160mm – 168mm), DN200 (Phi 219mm) và DN300 (Phi 315mm) mang lại công suất xả khí cực đại. Việc quy đổi chính xác DN sang Phi giúp các nhà thầu cơ điện lựa chọn đúng loại mặt bích kết nối, đảm bảo tính đồng bộ kỹ thuật cho toàn dự án hạ tầng.
| Kích thước (DN) | Ứng dụng ống (Phi) | Tiêu chuẩn mặt bích | Áp suất làm việc (PN) |
|---|---|---|---|
| DN50 – DN80 | Ø60 – Ø90 mm | ISO 7005-2 / BS 4504 | 10 / 16 / 25 |
| DN100 – DN150 | Ø114 – Ø168 mm | ISO 7005-2 / BS 4504 | 10 / 16 / 25 |
| DN200 – DN300 | Ø219 – Ø315 mm | ISO 7005-2 / BS 4504 | 10 / 16 / 25 |
Kết nối mặt bích của van ARCX tuân thủ các tiêu chuẩn phổ biến như ISO 7005-2, BS 4504 hoặc DIN, cho phép tích hợp linh hoạt vào mọi loại đường ống từ thép, nhựa HDPE đến ống gang. Sự chuẩn hóa này giúp tối ưu hóa thời gian thi công trên công trường và tạo điều kiện thuận lợi cho công tác thay thế, bảo trì thiết bị trong tương lai mà không cần thay đổi kết cấu ống.
Hiệu suất thực tế
Van xả khí Shinyi ARCX vận hành hiệu quả dưới dải áp suất làm việc đa dạng từ PN10 đến PN25, đáp ứng tốt các yêu cầu khắc nghiệt của hệ thống thủy lực đô thị. Sản phẩm có khả năng tự động xả khí ngay khi có sự chênh lệch áp suất nhỏ nhất, đảm bảo túi khí không có cơ hội tích tụ gây cản trở dòng chảy lưu chất bên trong hệ thống dẫn nước.
Cơ chế xả khí kép giúp van thực hiện đồng thời hai chức năng: lỗ xả lớn (Large Orifice) thoát khí nhanh khi nạp nước và lỗ xả nhỏ (Small Orifice) thoát bọt khí li ti khi hệ thống đang vận hành ổn định. Hiệu suất này giúp duy trì áp lực nước đầu ra luôn ổn định, ngăn ngừa tình trạng hụt áp hoặc rung lắc đường ống do bọt khí gây ra trong suốt quá trình vận hành.
Với dải nhiệt độ làm việc từ -10°C đến 80°C, van ARCX hoạt động bền bỉ trong nhiều môi trường khí hậu khác nhau mà không làm suy giảm tính chất của phao nhựa hay gioăng cao su. Lớp sơn phủ Epoxy chất lượng cao giúp van chống lại sự ăn mòn điện hóa và các tác động hóa học từ nước thải, đảm bảo thiết bị giữ được độ nhạy bén và hiệu suất 100% sau nhiều năm sử dụng.
Kỹ thuật lắp đặt
Lắp đặt van xả khí Shinyi ARCX cần tuân thủ nghiêm ngặt phương thẳng đứng (nắp xả hướng lên trên) tại các điểm cao nhất của tuyến ống hoặc tại các vị trí sau cụm máy bơm. Do đây là dòng van đôi có trọng lượng gang cầu khá nặng, cần đảm bảo vị trí lắp đặt có giá đỡ hoặc bệ đỡ vững chắc để tránh hiện tượng võng ống, gây ứng suất tại mối nối mặt bích.
Trước khi lắp đặt, kỹ thuật viên phải vệ sinh sạch sẽ mặt bích và lòng ống, đảm bảo không có xỉ hàn hoặc rác thải xây dựng lọt vào khoang phao gây kẹt cơ chế đóng mở. Việc siết bulông inox nên được thực hiện theo nguyên tắc đối xứng hình sao, kết hợp với gioăng đệm phù hợp để tạo độ kín tuyệt đối, ngăn ngừa tình trạng rò rỉ khí hoặc nước tại vị trí kết nối mặt bích.
Khuyến cáo lắp đặt thêm một van cổng hoặc van bi cùng kích cỡ ngay bên dưới van xả khí ARCX để tạo điều kiện thuận lợi cho công tác bảo trì, vệ sinh bóng phao định kỳ. Việc kiểm tra định kỳ giúp loại bỏ cặn bẩn bám trên lỗ xả khí nhỏ, đảm bảo van luôn phản ứng nhanh nhạy với sự thay đổi của túi khí, bảo vệ hệ thống khỏi những rủi ro vỡ ống đột ngột.
Phạm vi ứng dụng
Van xả khí đôi mặt bích Shinyi ARCX được ứng dụng rộng rãi trong các dự án cấp nước đô thị, mạng lưới truyền tải nước sạch liên tỉnh và các hệ thống thoát nước mưa công nghiệp. Với khả năng thoát khí lưu lượng lớn, sản phẩm là lựa chọn ưu tiên cho các trạm bơm tăng áp, bể chứa nước trung gian và các tuyến ống dài đi qua địa hình đồi núi nhấp nhô.
Trong lĩnh vực phòng cháy chữa cháy (PCCC), Model ARCX đóng vai trò then chốt giúp loại bỏ khí nhanh chóng, đảm bảo áp lực nước luôn sẵn sàng tại các họng chờ và đầu phun chữa cháy. Sản phẩm thường xuất hiện tại các trục đứng của tòa nhà cao tầng, trung tâm thương mại và các khu công nghiệp trọng điểm nhờ độ tin cậy cao và khả năng chịu áp lực lớn của gang cầu.
Ngoài ra, van còn được tin dùng trong hệ thống làm mát trung tâm (Chiller), mạng lưới tưới tiêu nông nghiệp quy mô lớn và các nhà máy xử lý nước thải tập trung. Với lợi thế sản xuất tại Việt Nam, Shinyi ARCX không chỉ đảm bảo chất lượng kỹ thuật vượt trội mà còn giúp chủ đầu tư tối ưu hóa chi phí dự án và chủ động trong việc cung ứng thiết bị, bảo hành lâu dài.
