Tổng quan

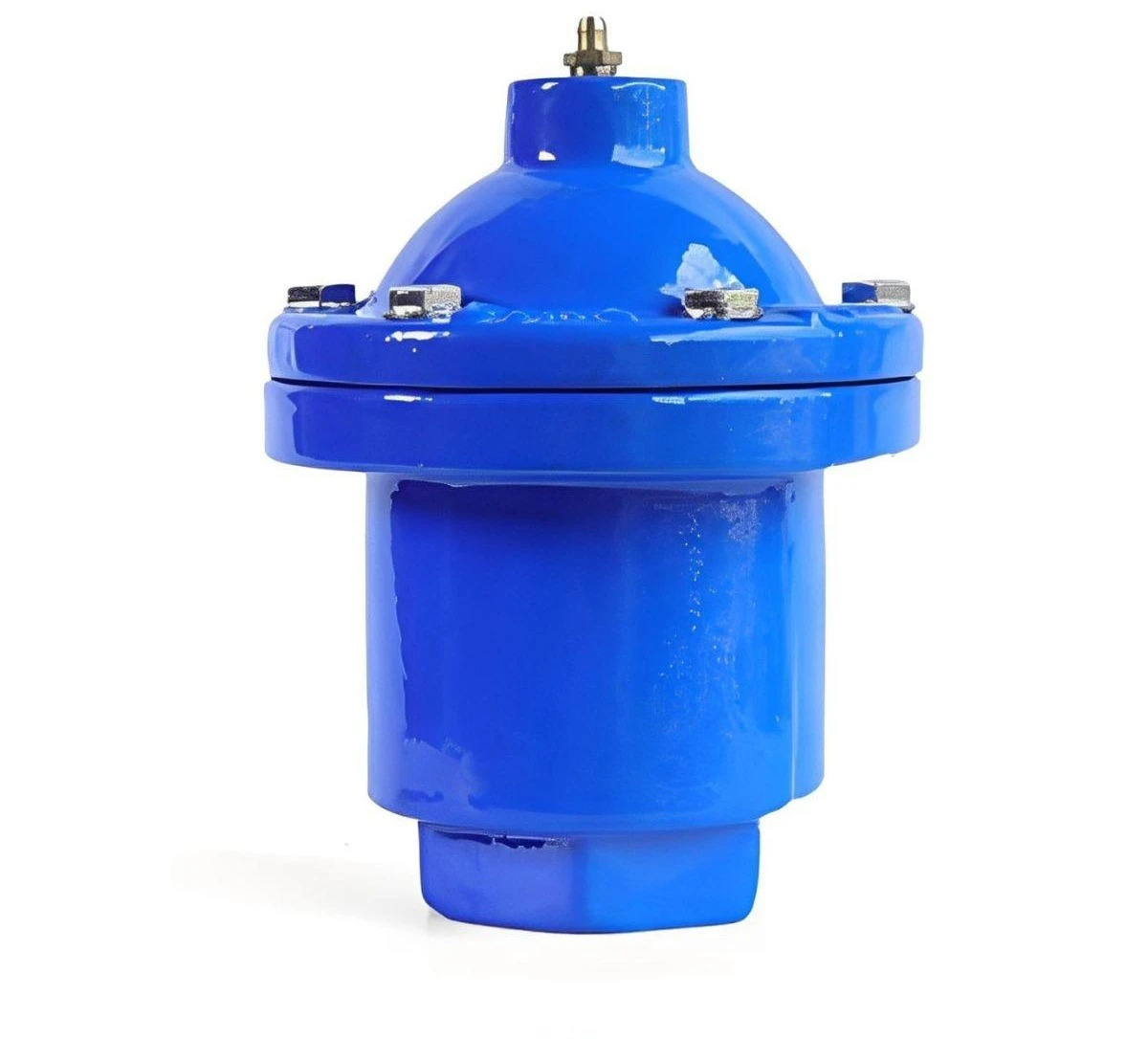

Van xả khí đơn nối ren AUT Model FIG071 là thiết bị kỹ thuật quan trọng, được thiết kế để tự động giải phóng các túi khí tích tụ trong hệ thống đường ống dẫn chất lỏng. Với xuất xứ từ Malaysia, sản phẩm này đóng vai trò như một giải pháp bảo vệ tối ưu, giúp ngăn ngừa tình trạng tắc nghẽn dòng chảy và hiện tượng búa nước nguy hiểm.
Thiết bị hoạt động dựa trên nguyên lý cơ học thông minh, cho phép khí thoát ra ngoài khi hệ thống nạp nước và tự động đóng kín khi nước dâng đầy thân van. Model FIG071 của AUT đặc biệt nổi bật với thiết kế nối ren tinh gọn, giúp tiết kiệm không gian lắp đặt đáng kể mà vẫn đảm bảo lưu lượng xả khí lớn cho các hệ thống công nghiệp.
Việc trang bị van xả khí AUT FIG071 không chỉ giúp bảo vệ máy bơm và các thiết bị đo lường khỏi hư hỏng do áp suất khí ảo mà còn tối ưu hóa hiệu suất vận hành toàn hệ thống. Đây là sự lựa chọn hàng đầu cho các nhà thầu cơ điện khi tìm kiếm một sản phẩm vừa bền bỉ, vừa dễ dàng lắp đặt và bảo trì trong các điều kiện làm việc khắc nghiệt.
Cấu tạo kỹ thuật
Van xả khí AUT FIG071 được chế tạo từ vật liệu gang cầu GGG50 cao cấp cho các bộ phận chính như Thân van (Body), Nắp van (Cover) và Nắp chắn bụi (Dust Cover). Gang cầu GGG50 mang lại khả năng chịu lực nén và lực va đập vượt trội, giúp van vận hành ổn định dưới áp suất cao mà không xảy ra tình trạng nứt vỡ hay biến dạng cấu trúc.
Bên trong thân van, quả bóng phao (Floating Ball) được làm từ nhựa ABS hoặc cao su EPDM siêu nhẹ, đảm bảo độ nhạy bén cực cao khi phản ứng với sự thay đổi của mực nước. Hệ thống làm kín sử dụng vòng đệm (Seal Ring) bằng cao su EPDM chịu nhiệt, giúp van đóng khít tuyệt đối ngay cả khi áp suất hệ thống xuống thấp, ngăn chặn rò rỉ lưu chất.

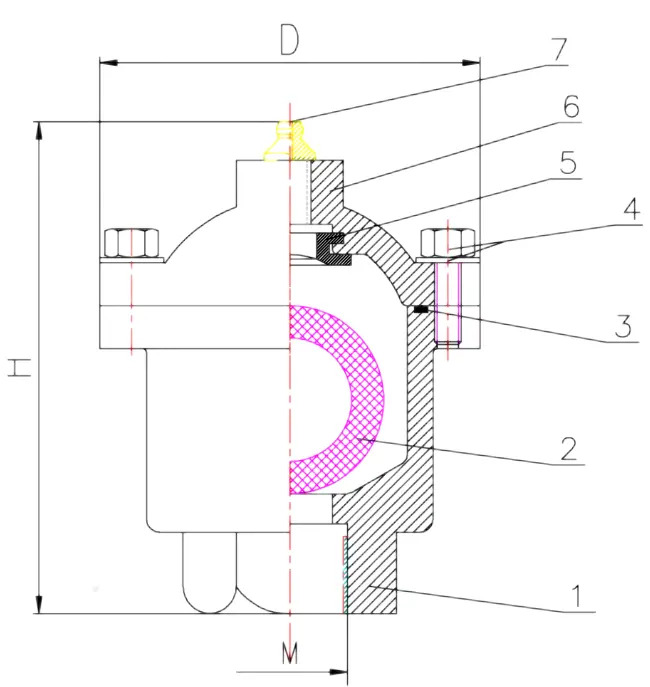

| STT | Tên bộ phận | Vật liệu chế tạo | Số lượng |
|---|---|---|---|
| 1 | Thân van (Body) | Gang cầu GGG50 | 01 |
| 3 | Quả bóng phao (Floating Ball) | Nhựa ABS / Cao su EPDM | 01 |
| 4 | Vòng đệm (Seal Ring) | Cao su EPDM | 01 |
| 5 | Nắp van (Cover) | Gang cầu GGG50 | 01 |
| 6 | Nắp chắn bụi (Dust Cover) | Gang cầu GGG50 | 01 |
| 7 | Bulông (Bolt) | Thép A2-70 | 03 |
Toàn bộ các bulông kết nối đều được làm từ thép không gỉ A2-70, giúp chống lại sự ăn mòn và rỉ sét trong môi trường ẩm ướt thường xuyên của hệ thống cấp nước. Sự kết hợp giữa gang cầu và các chi tiết inox không chỉ nâng cao tính thẩm mỹ công nghiệp mà còn đảm bảo van có thể tháo rời bảo trì dễ dàng sau nhiều năm sử dụng liên tục.
Dải kích thước
Sản phẩm FIG071 được cung cấp với dải kích thước nối ren phổ biến từ DN15 đến DN50, phù hợp hoàn hảo cho các đường ống nhánh và trục đứng tòa nhà. Cụ thể, kích thước DN15 và DN20 tương ứng với ống Phi 21mm và Phi 27mm, vốn là tiêu chuẩn vàng trong các hệ thống cấp nước sinh hoạt và PCCC quy mô vừa và nhỏ hiện nay.
Đối với các hệ thống yêu cầu tốc độ thoát khí cao hơn, các tùy chọn DN25 (Phi 34mm), DN32 (Phi 42mm) và DN40 (Phi 49mm) cho đến DN50 (Phi 60mm) luôn sẵn sàng đáp ứng. Việc đa dạng về kích thước giúp kỹ sư linh hoạt hơn trong khâu thiết kế, đảm bảo van xả khí có công suất phù hợp với lưu lượng chất lỏng và kích cỡ đường ống thực tế.
| Kích thước (DN) | Kích thước ống (Phi) | Kiểu kết nối | Tiêu chuẩn ren |
|---|---|---|---|
| DN15 – DN20 | Ø21 – Ø27 mm | Nối ren (Threaded) | BS21 / BSPT / NPT |
| DN25 – DN32 | Ø34 – Ø42 mm | Nối ren (Threaded) | BS21 / BSPT / NPT |
| DN40 – DN50 | Ø49 – Ø60 mm | Nối ren (Threaded) | BS21 / BSPT / NPT |
Kết nối ren tiêu chuẩn BS21 hoặc NPT giúp việc lắp đặt trở nên đơn giản, không cần các thiết bị hàn hay mặt bích cồng kềnh, giảm thiểu đáng kể thời gian thi công. Thiết kế ren chính xác và sắc nét của AUT FIG071 đảm bảo độ bám dính tốt với các loại băng tan hoặc keo niêm phong, triệt tiêu nguy cơ rò rỉ tại vị trí mối nối đường ống.
Hiệu suất thực tế
Van xả khí AUT FIG071 sở hữu hiệu suất vận hành mạnh mẽ với áp suất làm việc định danh (Nominal Pressure) đạt 1.6MPa (PN16) hoặc tùy chọn lên đến 2.5MPa (PN25). Khả năng chịu áp lực thử thân lên đến 24 Bar và thử kín 17.6 Bar đảm bảo van không bị rò rỉ hay biến dạng ngay cả khi hệ thống vận hành vượt công suất thiết kế tạm thời.
Sản phẩm hoạt động ổn định trong môi trường nhiệt độ lên tới 80°C, lý tưởng cho các hệ thống nước sạch, nước thải và các mạng lưới điều hòa trung tâm. Cơ chế Single Sphere (Cầu đơn) giúp tối ưu hóa không gian thoát khí bên trong, đảm bảo khí được đẩy ra ngoài nhanh chóng mà không gây ra tiếng ồn hay rung lắc mạnh cho hệ thống đường ống.
Đặc biệt, lớp sơn phủ tĩnh điện của AUT theo tiêu chuẩn Malaysia có độ bền cực cao, giúp bảo vệ lớp gang cầu khỏi các tác động oxy hóa và ăn mòn hóa học. Hiệu suất xả khí ổn định theo thời gian giúp duy trì áp lực nước luôn ở mức lý tưởng, ngăn ngừa hiện tượng “Air lock” gây yếu nước tại các đầu vòi hoặc thiết bị đầu cuối của hệ thống.
Kỹ thuật lắp đặt
Để đạt hiệu quả xả khí cao nhất, van AUT FIG071 phải được lắp đặt theo phương thẳng đứng (nắp van hướng lên trên) tại các điểm cao nhất của tuyến ống dẫn. Đây là vị trí mà không khí thường xuyên tích tụ lại, nếu lắp đặt sai vị trí hoặc sai phương hướng, bóng phao sẽ không thể tự do di chuyển và mất đi công năng thoát khí tự động.
Trước khi lắp đặt, cần vệ sinh sạch các đầu ren của ống dẫn để loại bỏ tạp chất, phôi thép hoặc rác thải xây dựng có thể làm kẹt quả bóng phao bên trong thân van. Sử dụng một lượng vừa đủ băng tan hoặc keo chuyên dụng để quấn quanh ren ống, sau đó siết van bằng cờ lê với lực vừa đủ để tránh làm cháy ren hoặc nứt cổ ren do siết quá tay.
Khuyến cáo kỹ thuật là nên lắp một van bi nhỏ (Ball Valve) phía dưới van xả khí để thuận tiện cho việc cô lập và tháo rời van khi cần kiểm tra định kỳ. Việc kiểm tra định kỳ quả bóng phao ABS và vệ sinh lưới lọc khí giúp đảm bảo van luôn trong tình trạng sẵn sàng vận hành, tránh tình trạng bụi bẩn bám lâu ngày làm hạn chế tốc độ xả khí của thiết bị.
Phạm vi ứng dụng
Van xả khí đơn nối ren AUT FIG071 được ứng dụng rộng rãi trong các hệ thống cấp nước sinh hoạt tòa nhà, khách sạn và các khu chung cư cao tầng quy mô vừa. Với kích thước nhỏ gọn, sản phẩm là lựa chọn ưu tiên cho các khu vực hộp kỹ thuật chật hẹp, các đường ống nhánh cấp nước cho từng tầng hoặc các cụm bơm tăng áp dân dụng.
Trong công nghiệp, thiết bị hiện diện trong các hệ thống làm mát máy móc, các dây chuyền sản xuất yêu cầu duy trì áp lực nước ổn định và các mạng lưới tưới tiêu nông nghiệp. Khả năng loại bỏ khí nhanh giúp bảo vệ các thiết bị nhạy cảm như đồng hồ đo lưu lượng và van giảm áp khỏi các lỗi đo lường hoặc hư hỏng do áp suất khí đột ngột tăng cao.
Ngoài ra, sản phẩm còn là một phần không thể thiếu trong các hệ thống phòng cháy chữa cháy (PCCC) cho nhà xưởng và kho bãi, nơi áp lực nước đầu ra là yếu tố tiên quyết. Với tiêu chuẩn chất lượng Malaysia bền bỉ và giá thành hợp lý, AUT FIG071 cung cấp một giải pháp bảo vệ hệ thống đường ống toàn diện, an toàn và cực kỳ dễ dàng trong việc vận hành.
