Tổng quan

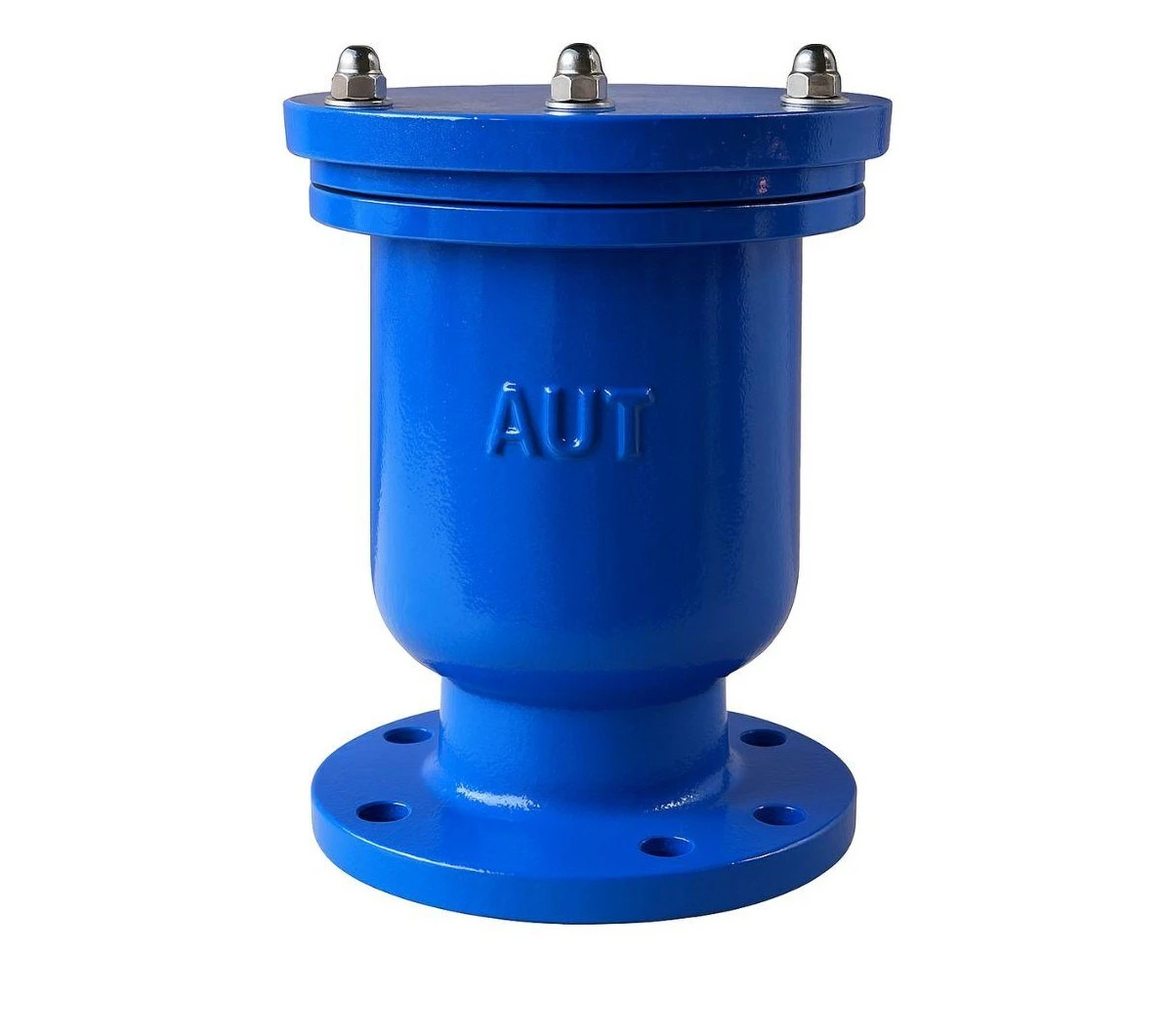

Van xả khí đơn mặt bích AUT Model FIG072 là giải pháp kỹ thuật hàng đầu trong việc kiểm soát khí dư cho các hệ thống đường ống dẫn nước công nghiệp. Với xuất xứ từ Malaysia, sản phẩm được thiết kế để tự động loại bỏ các túi khí hình thành trong quá trình vận hành, giúp duy trì áp suất ổn định và ngăn ngừa hiện tượng xâm thực nguy hiểm.
Thiết bị đóng vai trò như một “lá phổi” cho hệ thống, đảm bảo dòng chảy luôn thông suốt và đạt hiệu suất tối đa bằng cách triệt tiêu các lực cản không khí không mong muốn. Model FIG072 đặc biệt được tin dùng trong các dự án hạ tầng lớn nhờ khả năng phản ứng nhanh nhạy và độ tin cậy cao trong môi trường vận hành liên tục áp lực lớn.
Việc tích hợp van xả khí AUT vào mạng lưới đường ống không chỉ giúp bảo vệ các thiết bị đo lường và máy bơm khỏi hư hỏng do búa nước mà còn giảm thiểu đáng kể chi phí điện năng vận hành. Đây là sự đầu tư bền vững cho các công trình cấp thoát nước đô thị, hệ thống phòng cháy chữa cháy và các nhà máy sản xuất công nghiệp hiện đại.
Cấu tạo kỹ thuật

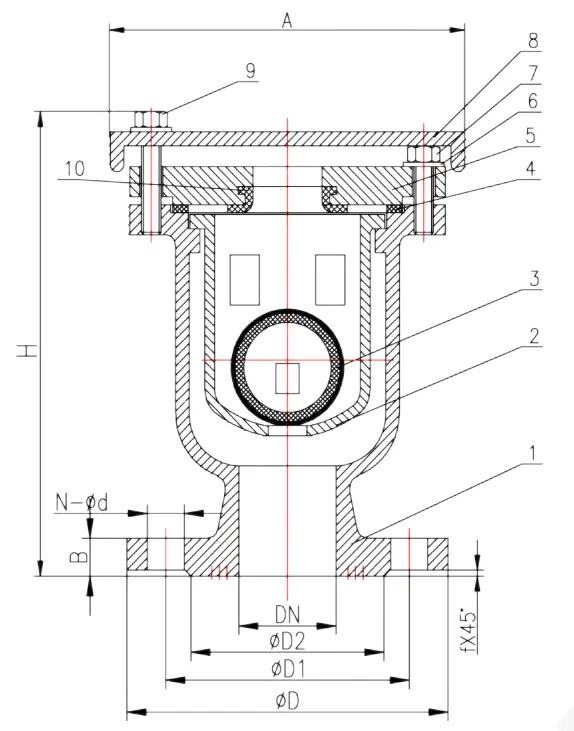

Van xả khí AUT FIG072 được chế tạo dựa trên sự kết hợp hoàn hảo giữa các vật liệu có độ bền cơ học cao và khả năng kháng mài mòn tuyệt vời. Thân van (Body), nắp van (Cover), nắp chắn bụi (Dust Cover) và chén chặn (Cup) đều được đúc từ gang cầu GGG50, đảm bảo khung xương chắc chắn giúp van chịu được va đập và áp suất lớn mà không bị biến dạng.
Hệ thống làm kín của van sử dụng Gioăng (Gasket) và vòng đệm (Seal/Seal Ring) bằng cao su EPDM chất lượng cao, mang lại độ kín khít tuyệt đối trong mọi điều kiện đóng mở. Quả bóng phao (Floating Ball) – linh hồn của thiết bị – được tùy chọn làm từ nhựa ABS hoặc cao su EPDM siêu bền, đảm bảo sự linh hoạt tối đa khi phản ứng với mực nước thay đổi.
| Số thứ tự | Tên bộ phận | Vật liệu chế tạo | Số lượng |
|---|---|---|---|
| 1 | Thân van (Body) | Gang cầu GGG50 | 01 |
| 3 | Quả bóng phao (Floating Ball) | ABS hoặc EPDM | 01 |
| 4 / 10 | Vòng đệm (Seal / Seal Ring) | Cao su EPDM | 01 |
| 5 | Nắp van (Cover) | Gang cầu GGG50 | 01 |
| 7 / 9 | Bulông (Bolt) | Thép A2-70 | 03 |
Bên cạnh đó, các chi tiết kết nối như Bulông (Bolt) được làm từ thép A2-70, giúp chống lại sự ăn mòn điện hóa và rỉ sét trong môi trường ẩm ướt. Sự tinh tế trong lựa chọn vật liệu giúp van AUT FIG072 đạt được tuổi thọ vận hành hàng chục năm, giảm thiểu tối đa các sự cố rò rỉ hoặc kẹt phao thường gặp ở các dòng van kém chất lượng.
Dải kích thước
Sản phẩm cung cấp dải kích thước định danh từ DN50 đến DN150, phù hợp để lắp đặt cho các đường ống có kích cỡ từ Phi 60mm đến Phi 168mm phổ biến trong công nghiệp. Cụ thể, model DN50 dùng cho ống Phi 60mm, DN65 tương ứng ống Phi 75mm – 76mm, và DN80 là giải pháp hoàn hảo cho hệ thống ống Phi 90mm thường thấy trong các trục đứng tòa nhà.
Đối với các đường ống chính có lưu lượng lớn, AUT FIG072 đáp ứng bằng các kích cỡ DN100 (Phi 110 – 114mm), DN125 (Phi 140 – 141mm) và DN150 (Phi 160 – 168mm). Việc hiểu rõ sự tương thích giữa DN và Phi giúp các đơn vị thi công dễ dàng lựa chọn mặt bích kết nối phù hợp, đảm bảo tính đồng bộ kỹ thuật và độ an toàn cho toàn bộ hệ thống.
| Kích thước (DN) | Ứng dụng ống (Phi) | Tiêu chuẩn mặt bích | Tâm lỗ Bulông D1 (PN16) | Số lỗ Bulông (N-ød) |
|---|---|---|---|---|
| DN50 | Ø60 mm | ANSI B16.5/BS 4504 | 125 mm | 4 – ø19 |
| DN80 | Ø90 mm | ANSI B16.5/BS 4504 | 160 mm | 8 – ø19 |
| DN100 | Ø110 – Ø114 mm | ANSI B16.5/BS 4504 | 180 mm | 8 – ø19 |
| DN125 | Ø140 – Ø141 mm | ANSI B16.5/BS 4504 | 210 mm | 8 – ø19 |
| DN150 | Ø160 – Ø168 mm | ANSI B16.5/BS 4504 | 240 mm | 8 – ø23 |
Tất cả các sản phẩm đều tuân thủ các tiêu chuẩn sản xuất nghiêm ngặt như ISO Standard cho thiết kế, mặt bích chuẩn ANSI B16.5 hoặc EN 1092-2 và chiều dài Face to Face chuẩn API 609 hoặc DIN3202. Sự chuẩn hóa này cho phép van AUT FIG072 có thể thay thế linh hoạt cho nhiều dòng van khác trên thế giới mà không cần chỉnh sửa kết cấu đường ống.
Hiệu suất thực tế
Van xả khí AUT FIG072 thể hiện hiệu suất làm việc ấn tượng với hai tùy chọn áp suất Nominal Pressure là 1.6MPa (PN16) và 2.5MPa (PN25). Khả năng chịu áp lực thử thân (Shell Test) lên đến 37.5 Bar và thử kín (Seat Test) tới 27.5 Bar chứng minh độ an toàn tuyệt đối ngay cả khi hệ thống xảy ra các biến động áp suất đột ngột ngoài dự kiến.
Thiết bị vận hành hiệu quả trong dải nhiệt độ làm việc lên tới 80°C, phù hợp cho đa dạng môi trường lưu chất là nước sạch, nước thải đã qua xử lý hoặc nước sản xuất công nghiệp. Cơ chế xả khí tự động dựa trên trọng lực và lực nổi của bóng phao ABS/EPDM giúp van phản ứng tức thì với các túi khí, ngăn ngừa triệt để tình trạng tụt áp hoặc quá tải máy bơm.
Với cấu trúc Single Sphere (Dạng cầu đơn), van tối ưu hóa được diện tích xả khí trong khi vẫn giữ được kích thước nhỏ gọn, dễ dàng bố trí trong các hộp kỹ thuật hẹp. Lớp sơn phủ bề mặt theo tiêu chuẩn Malaysia giúp van chống lại sự khắc nghiệt của thời tiết và hóa chất ăn mòn, đảm bảo hiệu suất xả khí không bị suy giảm theo thời gian sử dụng.
Kỹ thuật lắp đặt

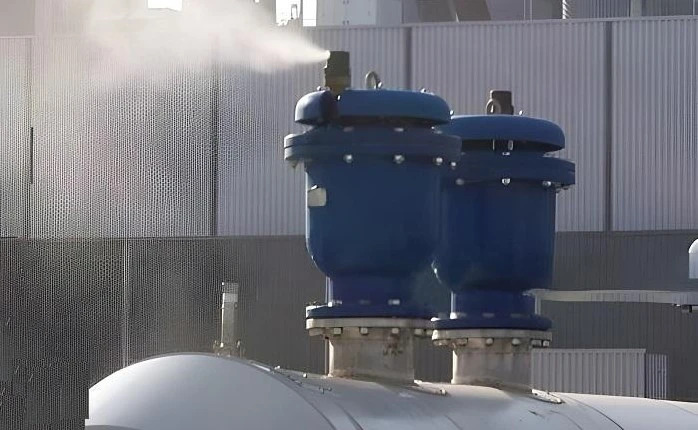

Quy trình lắp đặt van xả khí AUT FIG072 cần được thực hiện đúng kỹ thuật để đảm bảo thiết bị phát huy tối đa công năng. Van nên được lắp đặt theo phương thẳng đứng tại các điểm cao nhất trên tuyến ống hoặc tại vị trí sau các van giảm áp, nơi không khí có xu hướng tập tụ lại tạo thành các túi khí gây cản trở dòng chảy lưu chất.
Trước khi kết nối mặt bích, cần kiểm tra và làm sạch bề mặt tiếp xúc, đảm bảo không có rác thải hoặc vật cứng lọt vào lòng van gây kẹt bóng phao. Việc siết Bulông thép A2-70 cần được thực hiện đều tay và đối xứng để lực ép lên Gioăng EPDM đạt trạng thái cân bằng nhất, từ đó triệt tiêu mọi nguy cơ rò rỉ lưu chất tại các mối nối mặt bích.
Trong các hệ thống công nghiệp quan trọng, kỹ sư nên bố trí một van cổng (Gate Valve) hoặc van bi nhỏ phía dưới van xả khí để thuận tiện cho việc cô lập thiết bị khi bảo trì. Điều này giúp quá trình kiểm tra định kỳ quả bóng phao và vệ sinh lưới chắn bụi diễn ra nhanh chóng mà không làm gián đoạn việc cung cấp nước của toàn bộ hệ thống đường ống chính.
Phạm vi ứng dụng
Van xả khí đơn mặt bích AUT FIG072 được ứng dụng rộng rãi trong các hệ thống mạng lưới cấp nước đô thị, giúp giải quyết triệt để vấn đề khí tồn đọng trong các tuyến ống truyền tải dài. Trong các tòa nhà cao tầng, thiết bị là thành phần chủ chốt trong hệ thống trục đứng cấp nước sinh hoạt, đảm bảo nước luôn được cung cấp đều tới các tầng cao nhất.
Lĩnh vực phòng cháy chữa cháy (PCCC) cũng là một thị trường quan trọng của Model FIG072, nơi sự ổn định của áp suất nước là yếu tố sống còn khi xảy ra sự cố hỏa hoạn. Khả năng loại bỏ khí nhanh chóng giúp hệ thống vòi phun đạt được áp lực phun thiết kế ngay lập tức, hỗ trợ đắc lực cho công tác cứu hỏa tại các khu công nghiệp và kho bãi.
Ngoài ra, sản phẩm còn hiện diện phổ biến trong các nhà máy xử lý nước thải, hệ thống tưới tiêu nông nghiệp quy mô lớn và các dây chuyền sản xuất thực phẩm, đồ uống. Với tiêu chuẩn chất lượng Malaysia và mức chi phí đầu tư hợp lý, AUT FIG072 là sự lựa chọn tối ưu cho các dự án hạ tầng kỹ thuật đòi hỏi sự khắt khe về thông số và độ bền bỉ lâu dài.
