Tổng quan

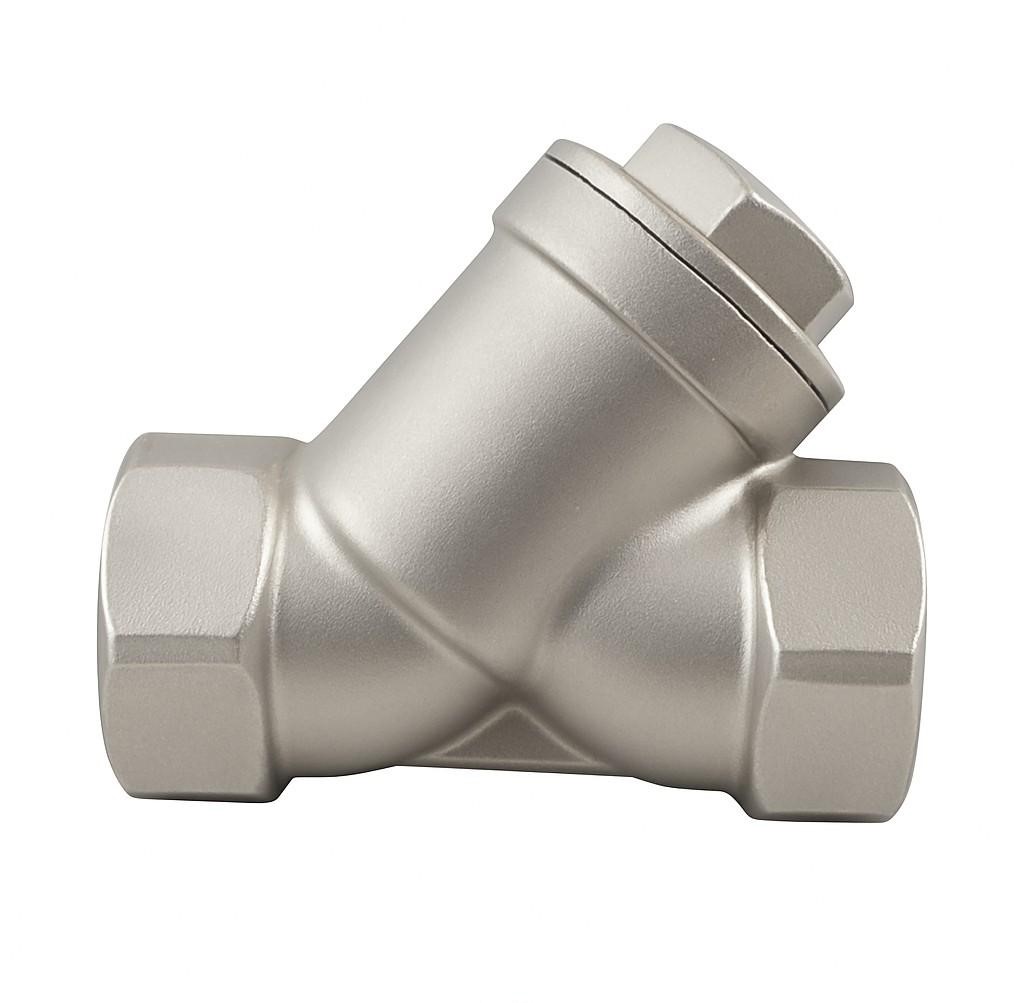

Y lọc Inox Arita Model SYS-S-PN40 là thiết bị lọc rác chuyên dụng trong hệ thống đường ống công nghiệp, giúp loại bỏ tạp chất rắn nhằm bảo vệ các thiết bị hạ nguồn như van điều khiển và máy bơm.
Sản phẩm được chế tạo từ vật liệu thép không gỉ cao cấp, cho phép hoạt động bền bỉ trong các môi trường có tính ăn mòn cao hoặc yêu cầu khắt khe về vệ sinh an toàn thực phẩm trong các nhà máy.
Với nguồn gốc xuất xứ từ Malaysia, dòng Y lọc này đại diện cho tiêu chuẩn chất lượng khu vực, kết hợp giữa thiết kế tối ưu hóa dòng chảy và khả năng chịu áp lực vượt trội trong các hệ thống thủy lực.
Thiết bị đóng vai trò là “người gác cổng” đáng tin cậy, ngăn chặn các mảnh vụn, xỉ hàn hoặc cặn bẩn xâm nhập làm hư hại bề mặt làm kín của các loại van quan trọng, từ đó giảm thiểu rủi ro dừng máy đột ngột.
Cấu tạo kỹ thuật
Y lọc Arita sở hữu cấu trúc vững chắc với các thành phần được đúc chính xác từ vật liệu CF8 hoặc CF8M (tùy chọn theo phiên bản), đảm bảo tính đồng nhất về vật lý và khả năng chịu tải cơ học cao.
Hệ thống làm kín sử dụng gioăng PTFE cao cấp, có khả năng chống chịu hóa chất tuyệt vời và ngăn ngừa hiện tượng rò rỉ môi chất tại vị trí kết nối giữa thân van và nắp van trong suốt quá trình vận hành.
| STT | Thành phần | Vật liệu chi tiết | Số lượng |
|---|---|---|---|
| 1 | Thân van (Body) | Thép không gỉ CF8M / CF8 | 01 |
| 2 | Nắp van (Bonnet) | Thép không gỉ CF8M / CF8 | 01 |
| 3 | Lưới lọc (Screen/Mesh) | Stainless Steel (SS304) | 01 |
| 4 | Gioăng (Gasket) | PTFE / RPTFE | 01 |
Phần lưới lọc được thiết kế thông minh với các lỗ lọc ds từ 1mm đến 1.5mm, giúp giữ lại tạp chất nhưng không gây sụt áp quá lớn, duy trì lưu lượng ổn định cho hệ thống sản xuất công nghiệp.
Thân van được thiết kế dày dặn với công nghệ đúc hiện đại, giúp sản phẩm chịu được các cú sốc áp suất (vung búa nước) và các tác động ngoại lực mà không bị biến dạng hay nứt vỡ.
Dải kích thước
Sản phẩm đáp ứng linh hoạt các yêu cầu lắp đặt khác nhau với dải kích thước từ DN15 đến DN50, tương ứng với các tiêu chuẩn đường ống dân dụng và công nghiệp phổ biến nhất hiện nay.
Kích thước chiều dài (L) và chiều cao (H) được chuẩn hóa theo từng model cụ thể, giúp các kỹ sư dễ dàng tính toán không gian lắp đặt và bố trí hệ thống giá đỡ cho đường ống một cách khoa học.
- Kích thước DN15 (1/2″): Chiều dài L từ 60mm – 64mm, Trọng lượng khoảng 0.20kg.
- Kích thước DN25 (1″): Chiều dài L từ 86mm – 89mm, Trọng lượng khoảng 0.46kg.
- Kích thước DN50 (2″): Chiều dài L từ 139mm – 140mm, Trọng lượng khoảng 1.72kg.
- Đường ren kết nối tuân thủ tiêu chuẩn BSPT, đảm bảo sự đồng bộ và kín khít tuyệt đối khi lắp ráp vào hệ thống ống thép hoặc ống inox.
Trọng lượng thiết bị dao động nhẹ từ 0.20kg đến 1.72kg tùy theo model, cho thấy sự tối ưu trong việc sử dụng vật liệu nhưng vẫn đảm bảo độ dày thành van cần thiết để chịu áp suất cao.
Hiệu suất thực tế
Y lọc Arita PN40 đạt hiệu suất vận hành ấn tượng với áp suất danh định (Nominal Pressure) lên đến 40 kgf/cm², vượt xa các dòng van thông thường dùng trong dân dụng.
Để đảm bảo an toàn tuyệt đối, mỗi sản phẩm đều trải qua bài kiểm tra áp suất vỏ (Shell Test Pressure) ở mức 60 kgf/cm², giúp khẳng định chất lượng xuất xưởng và độ tin cậy của thiết bị.
Khả năng chịu nhiệt linh hoạt từ -20°C đến 120°C với gioăng PTFE tiêu chuẩn, và có thể mở rộng lên tới 180°C nếu khách hàng lựa chọn cấu hình sử dụng gioăng RPTFE chuyên dụng.
Lưới lọc có độ dày Ts = 0.5mm giúp sản phẩm không bị rách lưới dưới áp lực lớn, đảm bảo hiệu quả lọc rác xuyên suốt trong thời gian dài mà không cần thay thế phụ kiện thường xuyên.
Kỹ thuật lắp đặt
Khi lắp đặt Y lọc Inox Arita, cần chú ý hướng mũi tên đúc nổi trên thân van phải trùng với hướng di chuyển của dòng môi chất để lưới lọc có thể thu gom rác đúng thiết kế.
Vị trí lắp đặt nên được bố trí ở những nơi có không gian đủ rộng để thuận tiện cho việc tháo nắp (Bonnet) và lấy lưới lọc ra vệ sinh định kỳ khi hệ thống bị tích tụ quá nhiều cặn.
Sử dụng băng tan hoặc keo chuyên dụng cho các mối nối ren BSPT để đảm bảo độ kín, tránh tình trạng rò rỉ do lắp đặt sai kỹ thuật hoặc siết ren quá lực gây hỏng đầu nối.
Khuyến cáo nên lắp đặt thêm các van chặn ở cả phía trước và phía sau Y lọc để có thể cô lập thiết bị, thực hiện công tác bảo trì mà không cần xả toàn bộ lưu chất trong hệ thống.
Phạm vi ứng dụng
Y lọc Arita PN40 được thiết kế đặc dụng cho các hệ môi chất đa dạng bao gồm W.O.G (Nước, Dầu, Khí) và đặc biệt là hệ thống Steam (Hơi nóng) công nghiệp.
Thiết bị xuất hiện phổ biến trong các nhà máy dệt nhuộm, thực phẩm, dược phẩm và các hệ thống lò hơi nhờ khả năng chịu nhiệt và chống ăn mòn hóa học tuyệt vời của inox 304/316.
Sản phẩm cũng là lựa chọn hàng đầu cho hệ thống phòng cháy chữa cháy (PCCC) và các trạm bơm nước sạch, nơi yêu cầu độ tinh khiết của dòng chảy cao để bảo vệ thiết bị đo lường.
Trong hệ thống điều hòa trung tâm Chiller, Y lọc đóng vai trò loại bỏ các cặn bám phát sinh trong đường ống nước lạnh, giúp bảo vệ dàn trao đổi nhiệt không bị tắc nghẽn và giảm hiệu suất.
Với chất lượng đạt chuẩn Malaysia, Y lọc Arita không chỉ đáp ứng tốt các yêu cầu kỹ thuật khắt khe mà còn mang lại giá trị kinh tế bền vững cho các chủ đầu tư và đơn vị thi công.
