Tổng quan

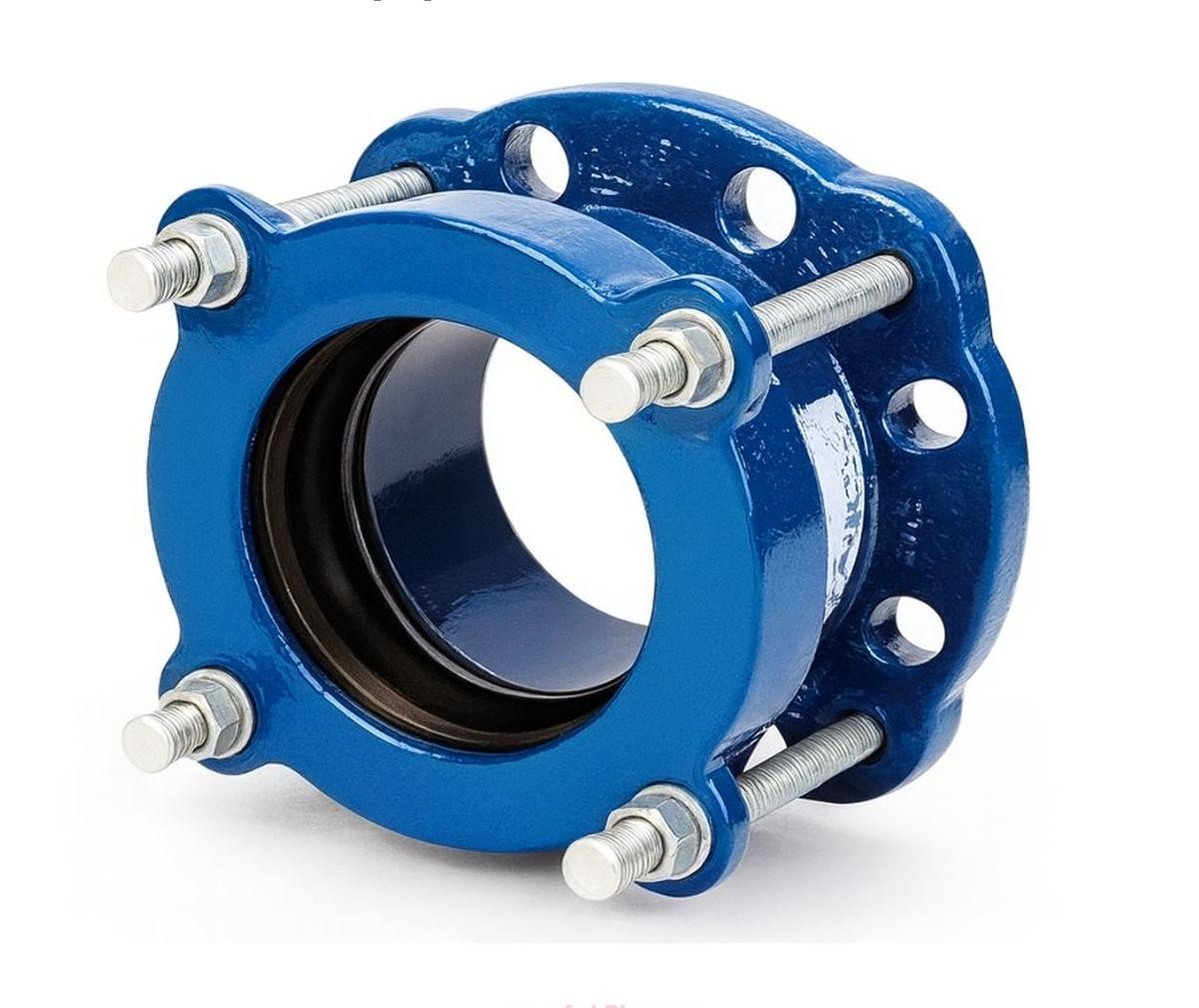

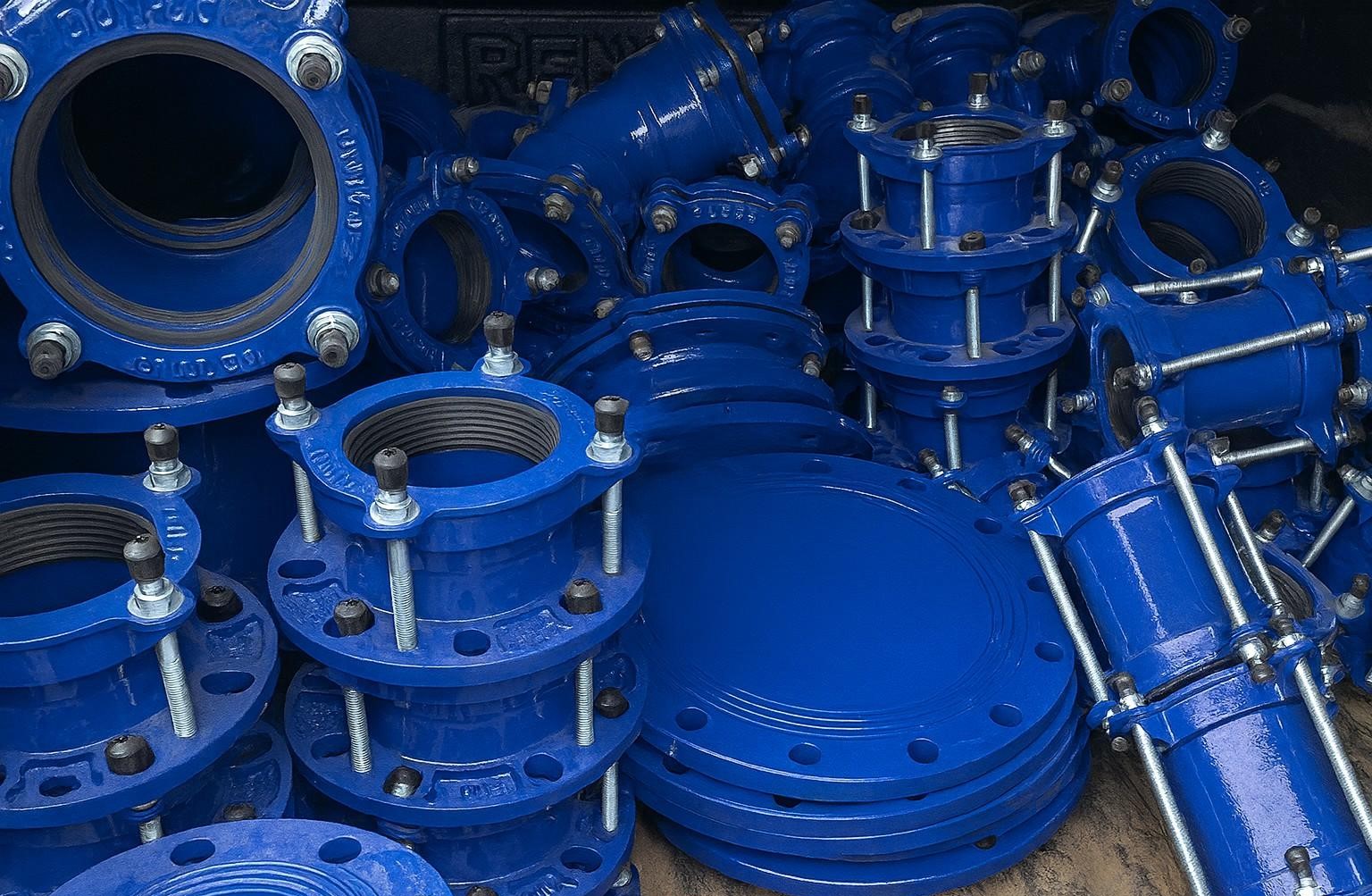

Khớp nối mềm gang BE HADA là dòng phụ kiện chuyên dụng được sản xuất tại Việt Nam, đóng vai trò quan trọng trong việc chuyển đổi từ kết nối mặt bích sang kết nối ống trơn. Với cấu tạo một đầu là mặt bích tiêu chuẩn và một đầu là hệ thống gioăng ngàm (Bell End), sản phẩm giúp việc lắp đặt thiết bị trở nên linh hoạt hơn.
Thiết bị này được thiết kế để bù trừ sai lệch khoảng cách và hấp thụ các rung động phát sinh trong quá trình vận hành hệ thống máy bơm hoặc van công nghiệp. Khớp nối BE HADA là giải pháp tối ưu giúp bảo vệ đường ống khỏi các tác động của hiện tượng co giãn nhiệt và sự lún sụt không đồng đều của nền móng công trình.
Sản phẩm tuân thủ các tiêu chuẩn chất lượng ISO 2531, đảm bảo tính đồng nhất và khả năng thay thế dễ dàng trong các dự án hạ tầng kỹ thuật. Hiện nay, khớp nối BE hiệu HADA được các nhà thầu tin dùng rộng rãi nhờ khả năng tương thích đa dạng với nhiều loại ống như HDPE, PVC, ống thép và ống gang.
Cấu tạo kỹ thuật
Thân khớp nối được đúc nguyên khối từ gang cầu GJS500-7 hoặc FCD450, loại vật liệu có độ bền kéo cao và khả năng chống nứt vỡ dưới áp lực lớn. Bề mặt chi tiết gang được xử lý bằng công nghệ phun bi sạch và phủ lớp sơn Epoxy tĩnh điện màu xanh, tạo màng bảo vệ ngăn chặn sự ăn mòn điện hóa và tác động từ độ ẩm đất.
Đầu ngàm của khớp nối BE HADA sử dụng gioăng cao su EPDM đạt tiêu chuẩn ISO 4633, có khả năng đàn hồi vượt trội và chịu được nhiệt độ lên đến 80°C. Gioăng được thiết kế dạng hình thang vát, khi siết bulong nắp gang, gioăng sẽ bị nén chặt và ôm khít lấy chu vi ngoài của ống trơn, tạo nên môi trường làm kín tuyệt đối.
Mặt bích của sản phẩm được khoan lỗ theo các tiêu chuẩn phổ biến như BS EN 1092-2 hoặc ISO 7005-2, giúp kết nối trực tiếp với van cổng, van một chiều hoặc đồng hồ đo nước. Hệ thống bulong và đai ốc đi kèm thường được làm từ thép mạ kẽm cường độ cao, đảm bảo lực siết mạnh mẽ và không bị han gỉ trong thời gian dài.
Dải kích thước
Dải kích thước của khớp nối BE HADA rất rộng, trải dài từ DN50 đến DN600, đáp ứng mọi quy mô từ hệ thống dân dụng đến mạng lưới công nghiệp nặng. Với dải DN50 đến DN100, khớp nối thường dùng để nối các thiết bị mặt bích vào ống Phi 60, Phi 90 hay Phi 110 trong các hệ thống cấp nước sạch tòa nhà.

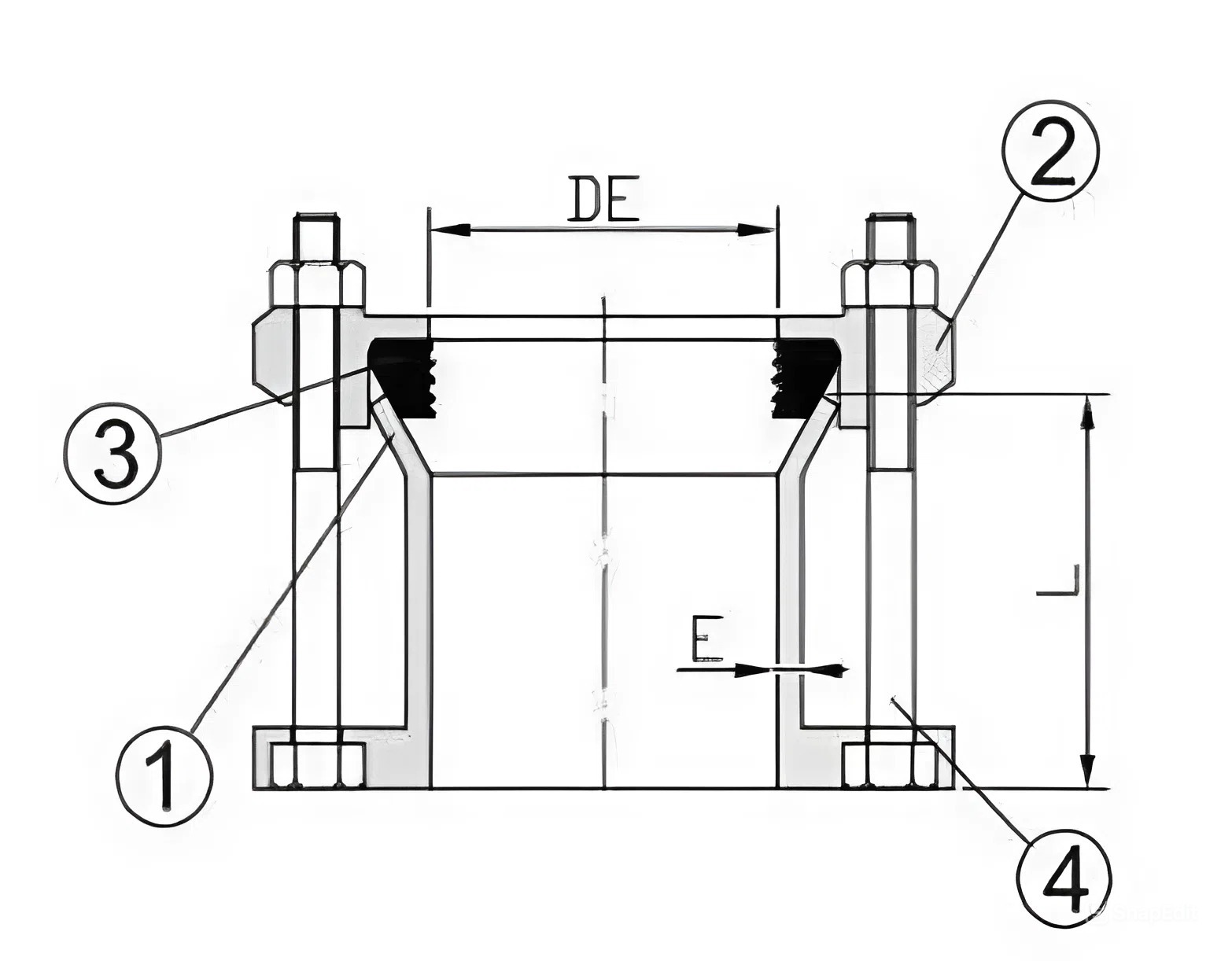

Ở phân khúc trung bình từ DN125 đến DN300, sản phẩm tương thích với các loại ống Phi 125, Phi 160, Phi 200, Phi 250 và Phi 315. Tại đây, thiết kế chiều dài L và độ dày thân gang (E) được tối ưu hóa để chịu được áp suất PN10/16, phù hợp cho các trạm bơm xử lý nước thải hoặc hệ thống dẫn nước thô.
| Kích thước DN | Dải DE ống trơn (mm) | Tiêu chuẩn mặt bích |
|---|---|---|
| DN50 | 56 – 72 | BS/ISO PN10-16 |
| DN100 | 108 – 120 | BS/ISO PN10-16 |
| DN200 | 195 – 205 | BS/ISO PN10-16 |
| DN300 | 315 – 330 | BS/ISO PN10-16 |
| DN450 | 450 – 482 | BS/ISO PN10-16 |
| DN600 | 610 – 632 | BS/ISO PN10-16 |
Hiệu suất thực tế
Khớp nối BE HADA đạt hiệu suất vận hành ấn tượng nhờ khả năng chịu áp suất tĩnh và áp suất động ổn định trong dải PN10 đến PN16. Đặc tính gang cầu giúp sản phẩm chịu được các va đập cơ học từ bên ngoài và áp lực nước bên trong mà không xảy ra hiện tượng biến dạng hay nứt vỡ thân khớp.
Lớp sơn Epoxy độ dày tối thiểu 250 micron đóng vai trò như một lớp cách điện, ngăn chặn các dòng điện rò rỉ trong lòng đất gây ăn mòn kim loại, từ đó kéo dài tuổi thọ sản phẩm trên 20 năm. Gioăng EPDM không bị lão hóa bởi tia UV hoặc hóa chất nhẹ, đảm bảo mối nối không bị rò rỉ dù hệ thống thường xuyên rung động.
Việc sử dụng khớp nối BE giúp rút ngắn thời gian lắp đặt xuống 50% so với phương pháp hàn hoặc đúc mặt bích trực tiếp tại công trường. Điều này mang lại hiệu quả kinh tế cực lớn cho các đơn vị thi công, đồng thời cho phép tháo lắp và bảo trì hệ thống một cách nhanh chóng mà không cần cắt bỏ đường ống.
Kỹ thuật lắp đặt
Đầu tiên, thực hiện kết nối đầu mặt bích của khớp nối BE với mặt bích của thiết bị (van hoặc máy bơm), sử dụng gioăng đệm bích và siết bulong đều tay để đảm bảo độ kín. Sau đó, nới lỏng các đai ốc ở đầu ngàm gang và luồn đầu ống trơn vào sâu bên trong thân khớp nối theo đúng chỉ dẫn kỹ thuật.
Bề mặt ống trơn tại vị trí tiếp xúc với gioăng cao su cần được làm sạch hoàn toàn khỏi rỉ sét, dầu mỡ và các vật sắc nhọn. Nên để lại một khoảng cách từ 10mm đến 20mm giữa đầu ống và đáy khớp nối để dự phòng cho sự giãn nở của vật liệu khi nhiệt độ lưu chất thay đổi đột ngột.
Cuối cùng, siết các bulong trên nắp gang theo thứ tự đối xứng (kiểu hình sao) để tạo lực nén đều lên gioăng cao su. Không nên siết quá chặt một bulong ngay từ đầu vì có thể gây lệch nắp hoặc làm hỏng gioăng, hãy siết từ từ cho đến khi cảm thấy chắc tay và gioăng đã ôm sát hoàn toàn vào bề mặt ống.
Phạm vi ứng dụng
- Kết nối van cổng, van bướm mặt bích vào các tuyến ống nhựa HDPE hoặc PVC trong hệ thống nước sạch đô thị.
- Lắp đặt đồng hồ đo lưu lượng mặt bích vào các đường ống trơn tại các trạm quản lý nước vùng.
- Sử dụng trong hệ thống phòng cháy chữa cháy để kết nối nhanh các thiết bị điều khiển với mạng lưới đường ống chính.
- Ứng dụng làm mối nối mềm tại các bể chứa nước, giúp triệt tiêu ứng suất dư khi nền bể có hiện tượng lún nhẹ.
- Sử dụng trong các nhà máy sản xuất thực phẩm, đồ uống nhờ lớp phủ Epoxy an toàn vệ sinh và gioăng cao su chuẩn thực phẩm.
- Phù hợp cho các dự án cải tạo hệ thống ống cũ (gang xám, thép) khi cần thay thế bằng các loại van mặt bích hiện đại.
