Tổng quan

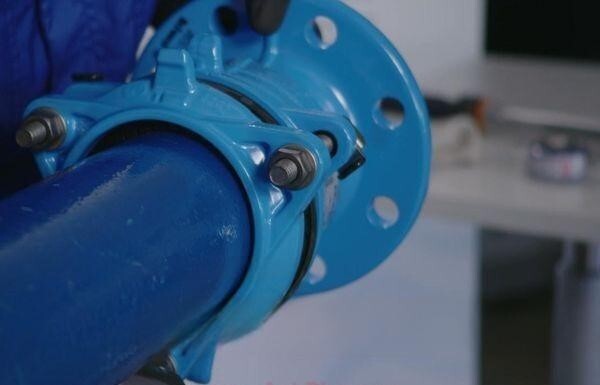

Khớp nối mềm gang BF T-BLUE là thiết bị kết nối hai đầu mặt bích chuyên dụng, được sản xuất tại Việt Nam theo tiêu chuẩn quốc tế ISO 2531. Sản phẩm đóng vai trò như một mắt xích đàn hồi, giúp hệ thống đường ống công nghiệp vận hành ổn định trước các tác động của ngoại lực và sự biến đổi nhiệt độ.
Khác với dòng BE, khớp nối BF cho phép kết nối trực tiếp giữa hai đầu bích của van, máy bơm hoặc thiết bị đo lường với đường ống. Với cấu trúc linh hoạt, sản phẩm giúp triệt tiêu các rung động mạnh và bù đắp các sai lệch về khoảng cách lắp đặt một cách chính xác nhất.
Sản phẩm được đúc từ gang cầu chất lượng cao và bao phủ bởi lớp sơn Epoxy tĩnh điện màu xanh chống ăn mòn. Đây là giải pháp kỹ thuật tối ưu giúp bảo vệ các thiết bị đắt tiền trên đường ống, đồng thời rút ngắn thời gian thi công và bảo trì cho các công trình hạ tầng nước.

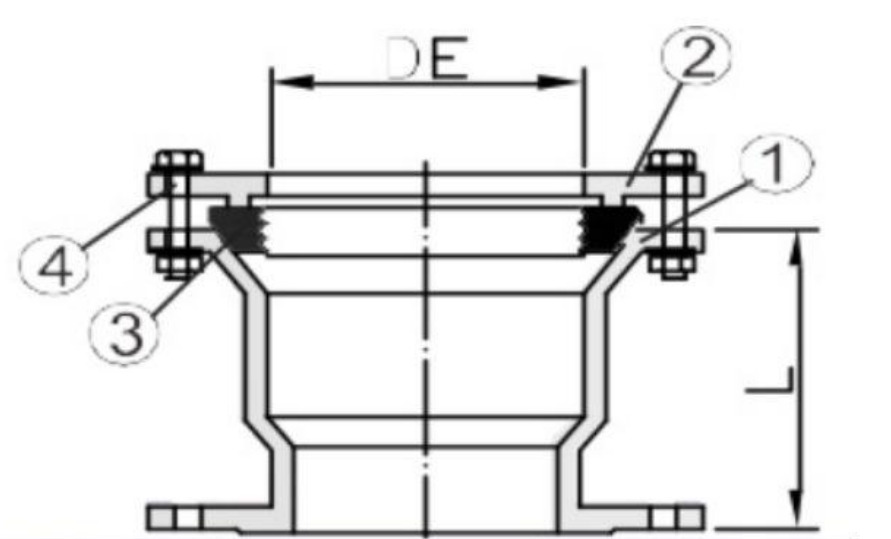

Cấu tạo kỹ thuật
Khớp nối mềm BF T-BLUE được thiết kế với cấu trúc đa thành phần, đảm bảo tính kín khít và khả năng chịu áp lực cao. Vật liệu gang cầu giúp sản phẩm có trọng lượng nhẹ nhưng sở hữu độ bền cơ học và khả năng chịu va đập tốt hơn hẳn so với các dòng gang xám truyền thống.
| Bộ phận | Vật liệu chi tiết | Tiêu chuẩn kỹ thuật |
|---|---|---|
| Thân và nắp siết | Gang cầu GJS500-7 / FCD450 | ISO 2531 / TCVN 10177 |
| Gioăng làm kín | Cao su EPDM / NBR | ISO 4633 (An toàn nước sạch) |
| Bulong liên kết | Thép mạ kẽm / Inox 304 | Chịu lực kéo cao, chống gỉ |
| Lớp phủ bề mặt | Sơn Epoxy tĩnh điện | Độ dày > 250 µm |
Hệ thống gioăng cao su EPDM đóng vai trò then chốt trong việc tạo ra sự linh hoạt cho khớp nối. Khi siết bulong, nắp siết sẽ ép chặt gioăng vào phần thân di động, cho phép khớp nối có thể co giãn theo chiều dọc ống mà vẫn duy trì độ kín khít tuyệt đối dưới áp lực PN10 hoặc PN16.
Dải kích thước và ứng dụng ống
Dòng khớp nối BF T-BLUE cung cấp dải kích thước cực kỳ đa dạng, phù hợp với hầu hết các tiêu chuẩn đường ống tại Việt Nam. Dưới đây là bảng thông số kích thước danh nghĩa (DN) và các loại ống phi tương ứng thường dùng trong thực tế thi công:
| Kích thước danh nghĩa | Tương ứng ống Phi (mm) |
|---|---|
| DN50 – DN80 | Phi 63 – Phi 90 |
| DN100 – DN150 | Phi 110 – Phi 160 |
| DN200 – DN300 | Phi 225 – Phi 315 |
| DN400 – DN600 | Phi 400 – Phi 630 |
Các size nhỏ từ DN50 đến DN150 (Phi 63 đến Phi 160) thường được ứng dụng trong các trạm bơm tăng áp tòa nhà. Trong khi đó, các kích thước lớn từ DN400 trở lên là lựa chọn không thể thiếu cho các đường ống truyền tải nước thô liên tỉnh hoặc các họng xả tại nhà máy xử lý nước thải lớn.
Hiệu suất thực tế
Hiệu suất của khớp nối BF T-BLUE được thể hiện rõ nét qua khả năng vận hành ổn định trong môi trường nước có nhiệt độ lên đến 70°C. Lớp sơn Epoxy chất lượng cao giúp sản phẩm miễn nhiễm với tình trạng rỉ sét bề mặt, ngay cả khi lắp đặt tại các khu vực có độ ẩm cao hoặc tiếp xúc với hóa chất nhẹ.
Khả năng chịu áp lực làm việc PN10/16 cho phép sản phẩm chịu được các cú sốc thủy lực (búa nước) phát sinh khi hệ thống máy bơm khởi động đột ngột. Sự linh hoạt của khớp giúp phân tán ứng suất, ngăn chặn tình trạng nứt gãy tại các điểm nối cứng giữa van và ống bích.
Đặc biệt, dòng BF T-BLUE có độ bền mỏi rất cao. Sau hàng ngàn chu kỳ giãn nở và rung động, hệ thống gioăng cao su EPDM vẫn giữ được độ đàn hồi ban đầu, đảm bảo hệ thống không bị rò rỉ hay thất thoát lưu chất, giúp tối ưu hóa hiệu suất kinh tế cho đơn vị vận hành.
Kỹ thuật lắp đặt
Khi lắp đặt khớp nối BF, cần lưu ý làm sạch bề mặt hai mặt bích kết nối để đảm bảo gioăng đệm bích tiếp xúc hoàn hảo. Đưa khớp nối vào vị trí giữa hai thiết bị, căn chỉnh sao cho các lỗ bulong khớp với nhau để tránh tình trạng xiên lệch mặt bích.
Tiến hành siết các bulong nắp siết trước để cố định phần thân di động ôm chặt lấy ống, sau đó mới tiến hành siết bulong mặt bích kết nối. Việc siết bulong phải thực hiện đều tay theo hình đối xứng (cross-tightening) để lực ép được phân bổ đều lên toàn bộ bề mặt gioăng làm kín.
Trong các trường hợp lắp đặt tại vị trí có độ rung động cực lớn, nên bổ sung thêm các giá đỡ ống ở hai đầu khớp nối. Điều này giúp giảm tải trọng tĩnh lên khớp nối BF, cho phép nó tập trung hoàn toàn vào chức năng triệt tiêu rung động và co giãn nhiệt, từ đó kéo dài tuổi thọ sử dụng.
Phạm vi ứng dụng
Khớp nối mềm gang BF T-BLUE là thành phần xung yếu trong các hệ thống hạ tầng và công nghiệp hiện đại, bao gồm các lĩnh vực trọng điểm sau:
- Nhà máy nước sạch: Kết nối các cụm van cổng bích lớn với máy bơm cao áp tại các trạm bơm cấp một và cấp hai.
- Hệ thống xử lý nước thải: Sử dụng tại các vị trí cần tháo lắp thường xuyên để bảo trì van bướm và thiết bị cảm biến dòng chảy.
- Hệ thống HVAC: Kết nối các chiller, tháp giải nhiệt cỡ lớn trong các trung tâm thương mại và khách sạn cao cấp.
- Ngành PCCC: Lắp đặt tại họng đẩy của bơm chữa cháy, giúp hệ thống chịu được áp lực nước cực lớn khi có sự cố xảy ra.
- Thủy lợi: Kết nối các đoạn ống thép bích hoặc ống gang bích trong các trạm bơm tưới tiêu phục vụ sản xuất nông nghiệp.
Sự kết hợp giữa công nghệ đúc gang cầu hiện đại và lớp phủ bảo vệ tiêu chuẩn giúp khớp nối BF T-BLUE trở thành giải pháp kết nối tin cậy, bền bỉ và kinh tế cho mọi dự án hạ tầng kỹ thuật tại Việt Nam.
