Tổng quan

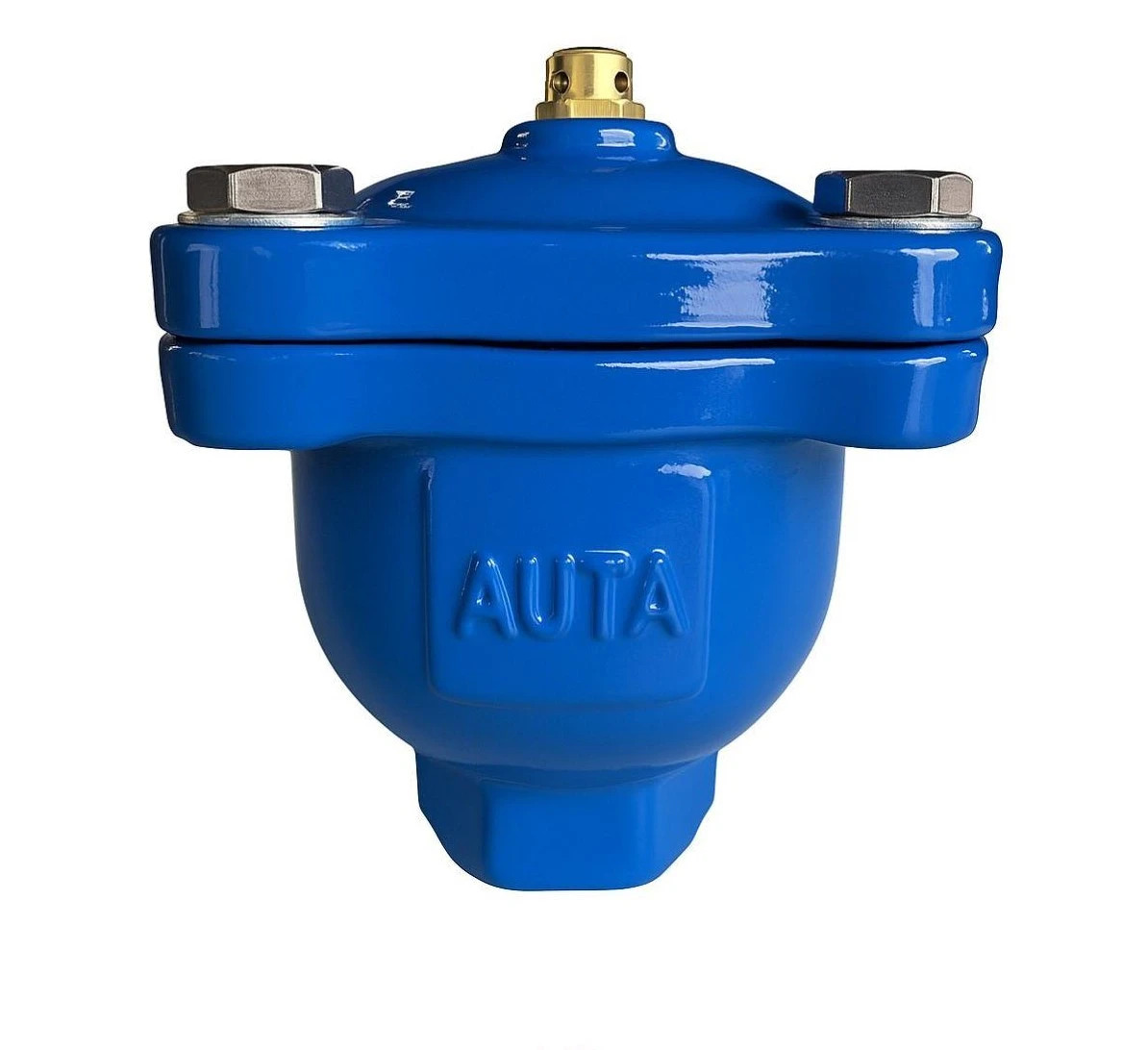

Van xả khí đơn nối ren AUTA Model 6110H là thiết bị bảo vệ đường ống quan trọng, được thiết kế chuyên biệt để loại bỏ khí dư thừa trong các hệ thống chất lỏng. Với xuất xứ từ Malaysia, sản phẩm này nổi tiếng với khả năng vận hành tự động, giúp duy trì áp suất ổn định và ngăn ngừa các túi khí gây cản trở dòng chảy hiệu quả.
Thiết bị đóng vai trò chủ chốt trong việc bảo vệ hệ thống khỏi hiện tượng búa nước và xâm thực, những tác nhân hàng đầu gây hư hỏng máy bơm và thiết bị đo lường. Model 6110H của AUTA đặc biệt phù hợp cho các không gian lắp đặt hạn chế nhờ thiết kế nhỏ gọn nhưng vẫn đảm bảo hiệu suất xả khí tối ưu trong mọi điều kiện vận hành.
Sản phẩm không chỉ giúp hệ thống hoạt động êm ái hơn mà còn góp phần giảm thiểu chi phí bảo trì và kéo dài tuổi thọ cho toàn bộ mạng lưới đường ống công nghiệp. Việc lựa chọn van xả khí AUTA là một giải pháp kinh tế và kỹ thuật thông minh, đáp ứng đầy đủ các tiêu chuẩn khắt khe nhất của các dự án hạ tầng hiện nay.
Cấu tạo kỹ thuật
Van xả khí AUTA 6110H được chế tạo từ các vật liệu chịu lực cao, đảm bảo tính bền bỉ và khả năng chống ăn mòn trong môi trường làm việc khắc nghiệt. Thân van (Body) và nắp van (Bonet) đều được làm từ gang cầu GGG50, một loại vật liệu vượt trội về độ bền và khả năng chịu áp suất cao so với các dòng gang thông thường.
Cơ chế vận hành của van dựa trên quả bóng phao (Ball Float) bằng nhựa ABS siêu nhẹ và bền bỉ, giúp phản ứng nhanh nhạy với mức chất lỏng bên trong thân van. Hệ thống làm kín sử dụng Gioăng (Gasket) bằng cao su NBR, mang lại độ kín khít tuyệt đối, ngăn ngừa tình trạng rò rỉ lưu chất ra bên ngoài trong quá trình van đóng mở tự động.

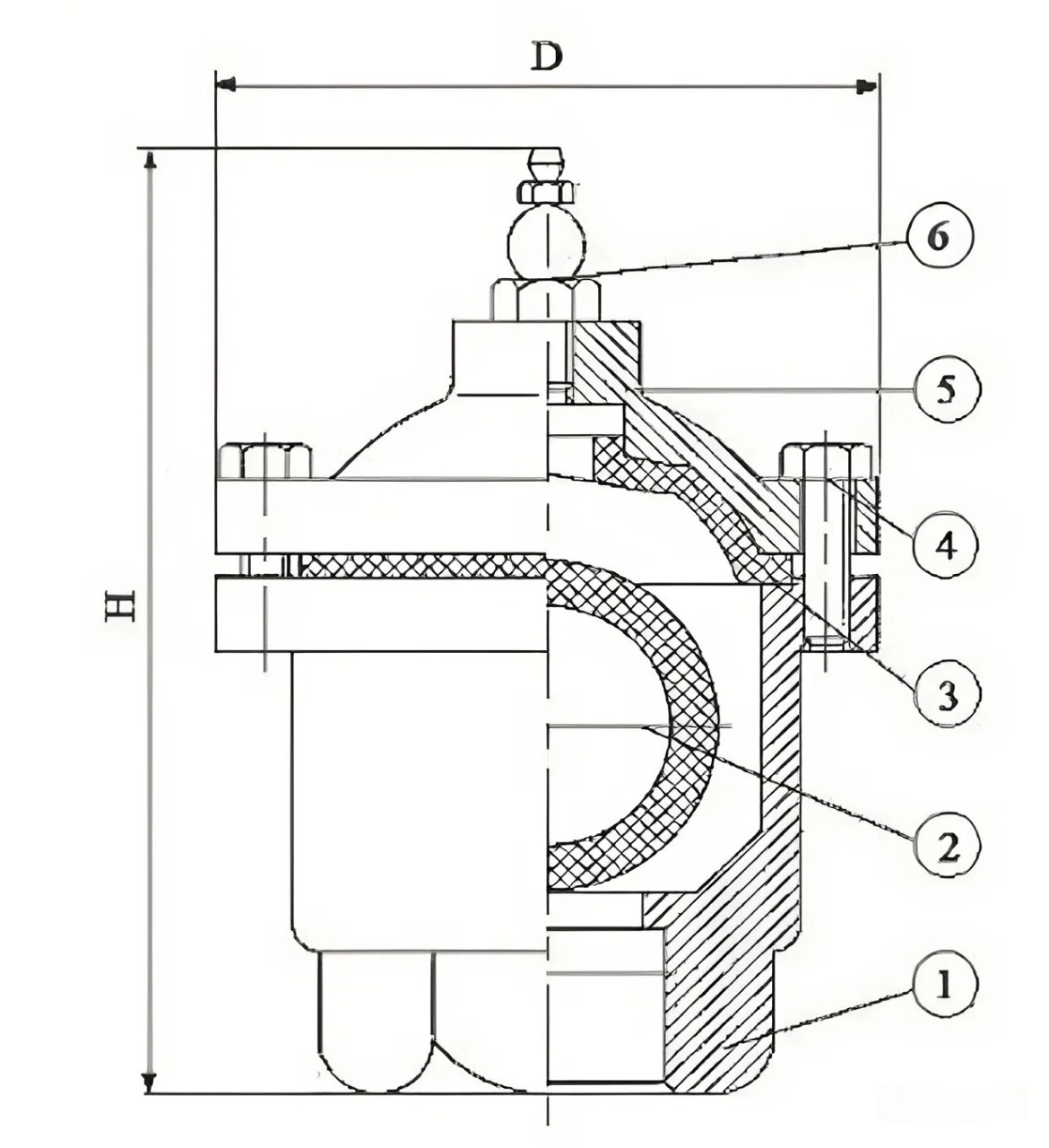

| STT | Tên bộ phận | Vật liệu chế tạo |
|---|---|---|
| 1 | Thân van (Body) | Gang cầu GGG50 |
| 2 | Quả bóng phao (Ball Float) | Nhựa ABS |
| 3 | Gioăng làm kín (Gasket) | Cao su NBR |
| 4 | Bulông (Bolt) | Thép không gỉ SS304 |
| 5 | Nắp van (Bonet) | Gang cầu GGG50 |
| 6 | Đầu thoát khí (Glib Tongued) | Đồng (Brass) |
Toàn bộ bề mặt của van được bảo vệ bởi lớp sơn phủ Epoxy tĩnh điện dày 250 micron cho cả mặt trong và mặt ngoài, giúp kháng lại sự oxy hóa từ môi trường. Các chi tiết kết nối như bulông được làm từ thép không gỉ SS304 và đầu thoát khí bằng đồng (Brass), đảm bảo thiết bị không bị rỉ sét hay kẹt cứng sau thời gian dài sử dụng.
Dải kích thước
Model 6110H tập trung vào các dải kích thước vừa và nhỏ từ DN15 đến DN50, cực kỳ linh hoạt cho các hệ thống đường ống nhánh hoặc các khu vực có diện tích hẹp. Cụ thể, dải DN15 – DN20 tương ứng với các ống Phi 21mm và Phi 27mm, vốn là các kích thước ống phổ biến nhất trong các hệ thống cấp nước dân dụng và công nghiệp nhẹ.
Đối với các nhu cầu lưu lượng lớn hơn, AUTA cung cấp tùy chọn DN25 – DN32 phù hợp cho ống Phi 34mm và Phi 42mm, cùng với dải DN40 – DN50 tương ứng cho ống Phi 49mm và Phi 60mm. Việc quy đổi chính xác từ DN sang Phi giúp các đơn vị thiết kế dễ dàng tích hợp van vào bản vẽ kỹ thuật và lựa chọn các phụ kiện nối ren đi kèm đồng bộ.
| Kích thước (DN) | Ứng dụng cho ống (Phi) | Đường kính thân D (mm) | Tổng chiều cao H (mm) |
|---|---|---|---|
| DN15 – DN20 | Ø21 – Ø27 mm | 88 | 120 |
| DN25 – DN32 | Ø34 – Ø42 mm | 105 | 145 |
| DN40 – DN50 | Ø49 – Ø60 mm | 128 | 172 |
Kiểu kết nối ren theo tiêu chuẩn BSTP/NPT Threaded giúp việc lắp đặt trở nên vô cùng nhanh chóng mà không cần đến các thiết bị hàn hay mặt bích phức tạp. Sự nhỏ gọn về kích thước (chiều cao tối đa chỉ 172mm cho bản DN50) cho phép van AUTA 6110H dễ dàng lắp đặt bên trong các tủ kỹ thuật hoặc các góc hẹp của tòa nhà.
Hiệu suất thực tế
Van xả khí AUTA 6110H được thiết kế để chịu được áp suất làm việc tiêu chuẩn PN16 (16 bar), đảm bảo an toàn tuyệt đối cho các hệ thống tăng áp công nghiệp. Sản phẩm vận hành ổn định trong dải nhiệt độ từ 0°C đến 80°C, lý tưởng cho các ứng dụng truyền dẫn nước sạch, nước làm mát và các hệ thống HVAC trong các tòa nhà cao tầng.
Hiệu suất xả khí của van được đánh giá rất cao nhờ cơ chế đóng mở chính xác của bóng phao ABS, giúp thoát khí nhanh chóng ngay khi áp suất khí tăng lên và đóng lại tức thì khi nước tràn đầy. Điều này giúp loại bỏ triệt để hiện tượng “e nước” thường gặp, đảm bảo máy bơm luôn hoạt động đúng công suất thiết kế và tránh hao phí điện năng.
Lớp sơn phủ Epoxy 250 micron đạt tiêu chuẩn fusion bonded giúp bảo vệ bề mặt gang cầu khỏi sự mài mòn của lưu chất và sự tấn công của độ ẩm môi trường bên ngoài. Độ bền vật liệu và tính chính xác cơ khí giúp van vận hành hàng nghìn chu kỳ đóng mở mà không cần can thiệp kỹ thuật, mang lại sự tin tưởng tuyệt đối cho đội ngũ vận hành hệ thống.
Kỹ thuật lắp đặt
Quy trình lắp đặt van AUTA 6110H yêu cầu sự chuẩn xác để thiết bị có thể tự động xả khí hiệu quả nhất. Van phải luôn được lắp đặt theo phương thẳng đứng, với đầu thoát khí hướng lên trên, tại các vị trí cao nhất của tuyến ống hoặc tại các điểm uốn khúc nơi túi khí thường xuyên tích tụ gây tắc nghẽn dòng chảy.
Trước khi thực hiện nối ren, cần làm sạch đầu ren của ống và sử dụng băng tan hoặc keo chuyên dụng để đảm bảo độ kín khít tuyệt đối tại mối nối. Kết nối ren tiêu chuẩn BSTP/NPT của van giúp việc tháo lắp trở nên đơn giản, tuy nhiên cần lưu ý siết vừa đủ lực để tránh làm nứt vỡ các mối nối nếu sử dụng các loại ống nhựa có độ bền thấp.
Một lưu ý kỹ thuật quan trọng là nên lắp một van bi nhỏ phía dưới van xả khí để phục vụ công tác kiểm tra và bảo trì định kỳ mà không cần ngắt nước toàn hệ thống. Việc vệ sinh đầu thoát khí bằng đồng định kỳ sẽ giúp đảm bảo đường thoát khí luôn thông thoáng, tránh bụi bẩn tích tụ làm ảnh hưởng đến tốc độ xả khí tự động của thiết bị.
Phạm vi ứng dụng
Van xả khí nối ren AUTA 6110H được ứng dụng rộng rãi trong hệ thống cấp nước sinh hoạt của các tòa nhà chung cư, văn phòng và các hộ gia đình. Nhờ thiết kế nối ren tiện lợi, sản phẩm là lựa chọn ưu tiên cho các hệ thống đường ống nhánh, các cụm bơm tăng áp quy mô nhỏ và trung bình, nơi không gian lắp đặt thường bị hạn chế đáng kể.
Trong công nghiệp, thiết bị hiện diện phổ biến trong các dây chuyền sản xuất thực phẩm, hệ thống làm mát máy móc và các mạng lưới tưới tiêu tự động. Khả năng loại bỏ khí nhanh giúp bảo vệ các van giảm áp và đồng hồ đo lưu lượng khỏi các sai số đo lường do bọt khí gây ra, đồng thời đảm bảo an toàn cho các đường ống dẫn nước nóng nhiệt độ thấp.
Ngoài ra, sản phẩm còn là thành phần không thể thiếu trong các hệ thống phòng cháy chữa cháy quy mô nhỏ hoặc các trạm bơm bù áp. Với chất lượng tiêu chuẩn Malaysia và thiết kế gang cầu bền bỉ, van AUTA 6110H cung cấp một giải pháp bảo vệ hệ thống toàn diện, hiệu quả và cực kỳ dễ dàng trong việc bảo trì, thay thế định kỳ.
