Mô tả
Tổng quan

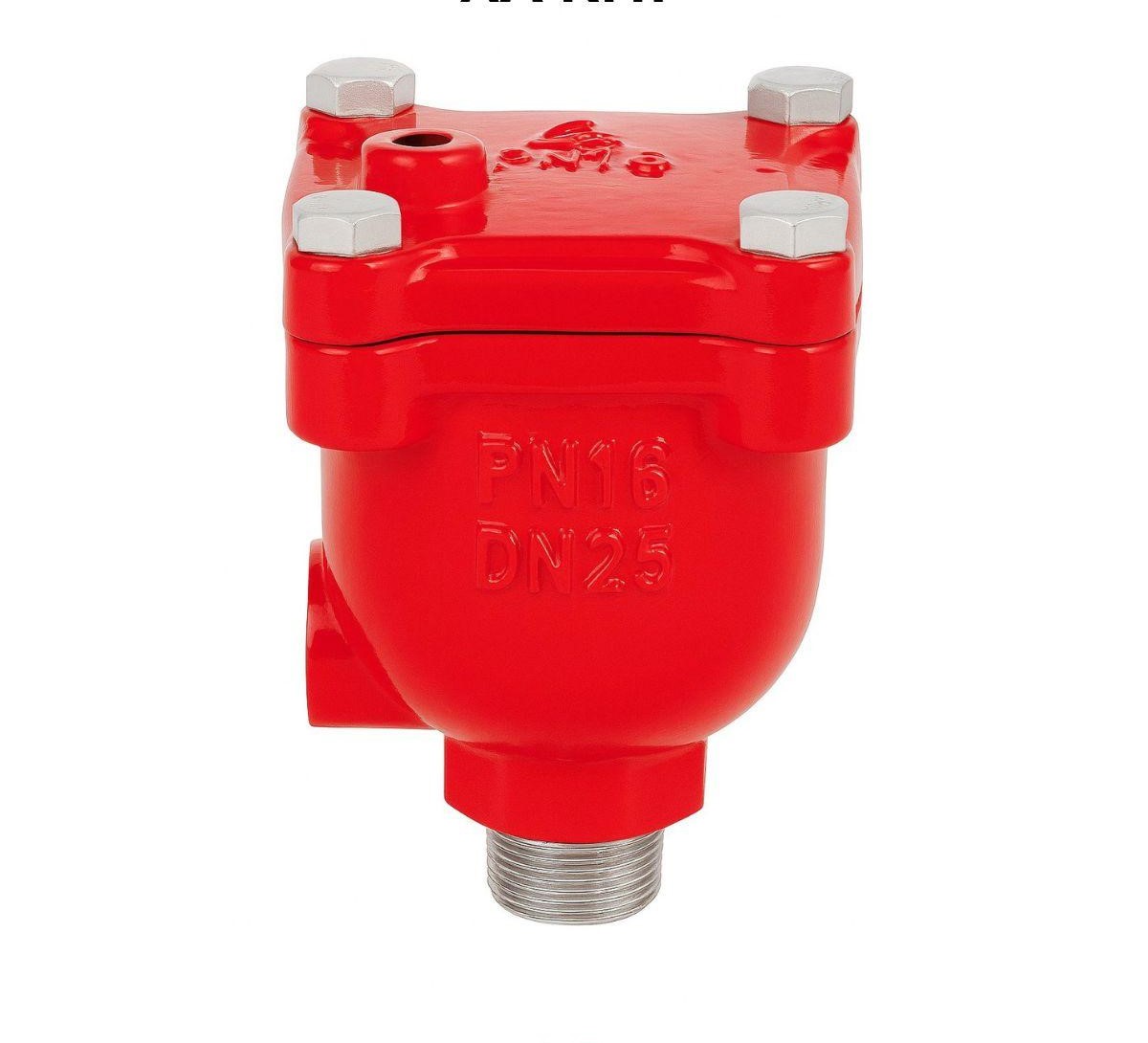

Van xả khí đơn Shinyi ARVT là dòng thiết bị chuyên dụng được thiết kế để tự động loại bỏ các túi khí tích tụ trong hệ thống đường ống công nghiệp. Trong quá trình vận chuyển chất lỏng, các bọt khí thường hình thành và tích tụ tại những điểm cao, gây cản trở dòng chảy và làm giảm hiệu suất vận hành của toàn bộ mạng lưới.
Việc trang bị model ARVT giúp ngăn ngừa hiện tượng va đập thủy lực và tình trạng túi khí làm tắc nghẽn lưu thông, từ đó bảo vệ toàn vẹn cấu trúc đường ống. Với xuất xứ từ Việt Nam và tiêu chuẩn sản xuất khắt khe, dòng van này là lựa chọn tin cậy cho các kỹ sư cơ điện khi thiết kế hệ thống cấp thoát nước hiện đại.
Sản phẩm không chỉ tối ưu hóa lưu lượng mà còn đóng vai trò quan trọng trong việc giảm thiểu tiếng ồn và rung lắc trên đường ống do khí gây ra. Đây là giải pháp kỹ thuật có chi phí đầu tư hợp lý nhưng mang lại giá trị vận hành lâu dài, giúp hệ thống hoạt động ổn định và tiết kiệm năng lượng bơm đáng kể.
Cấu tạo kỹ thuật
Cấu tạo của van xả khí ARVT dựa trên nguyên lý phao nổi với các thành phần vật liệu cao cấp, đáp ứng tốt các tiêu chuẩn công nghiệp nặng. Phần thân van và nắp được đúc từ gang cầu (Ductile Iron) theo tiêu chuẩn ASTM A536, mang lại khả năng chịu áp lực và độ bền cơ học cao hơn hẳn các dòng gang xám thông thường.
Bên trong van, các chi tiết truyền động như phao, trục và đĩa đệm đều sử dụng thép không gỉ (Stainless Steel) tiêu chuẩn ASTM A183 F304. Việc sử dụng inox cho các bộ phận tiếp xúc trực tiếp với nước giúp ngăn ngừa tình trạng rỉ sét, kẹt phao, đảm bảo van luôn nhạy bén trong suốt vòng đời sử dụng.
Hệ thống làm kín được hoàn thiện bằng vòng đệm ghế cao su EPDM và vòng O-ring NBR có độ đàn hồi cực tốt, đảm bảo van đóng khít tuyệt đối khi nước dâng đầy. Toàn bộ mặt trong và mặt ngoài của thân van đều được phủ lớp sơn Epoxy tĩnh điện có độ dày trên 250 micron, giúp bảo vệ cốt gang khỏi sự ăn mòn của môi trường.
Dải kích thước và ứng dụng ống

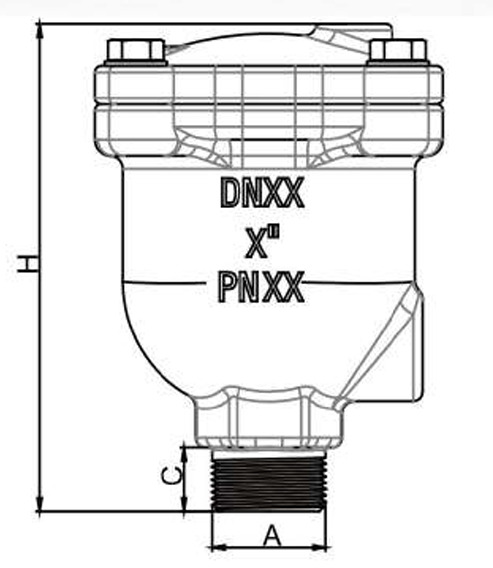

Dòng ARVT được thiết kế với các kích cỡ nhỏ gọn, sử dụng kiểu kết nối ren chuẩn BSPT hoặc NPT để dễ dàng lắp đặt vào các vị trí hẹp trên hệ thống. Dưới đây là bảng phân tích chi tiết kích thước DN tương ứng với đường kính ống phi thực tế để bạn dễ dàng lựa chọn thiết bị phù hợp:
| Kích thước (DN) | Mã sản phẩm | Kích thước A (mm) | Phù hợp cho ống Phi (mm) |
|---|---|---|---|
| DN15 (1/2″) | ARVT-0015 | 21 mm | Phi 21 (Ống nhựa/thép) |
| DN20 (3/4″) | ARVT-0020 | 27 mm | Phi 27 (Ống nhựa/thép) |
| DN25 (1″) | ARVT-0025 | 34 mm | Phi 34 (Ống nhựa/thép) |
Hiệu suất thực tế
Về hiệu suất vận hành, van xả khí Shinyi ARVT có khả năng làm việc ổn định ở các mức áp suất PN10 và PN16, thậm chí chịu được áp suất thử nghiệm lên đến 24 bar. Thiết kế vòi phun nhỏ 1.6mm cho phép van giải phóng khí với lưu lượng đạt tới 0.6 m³/phút dưới áp suất vận hành tiêu chuẩn.
Khả năng đáp ứng nhanh của phao giúp van có thể xả khí liên tục ngay cả khi hệ thống đang đầy nước và có áp suất lớn bên trong. Điều này cực kỳ quan trọng đối với các hệ thống đường ống dài, nơi khí liên tục sinh ra từ sự thay đổi nhiệt độ chất lỏng hoặc do các van giảm áp lắp đặt phía trước.
Thiết bị hoạt động hoàn toàn tự động dựa trên nguyên lý trọng lực và sức nổi, không cần nguồn điện hay sự can thiệp của con người. Hiệu suất thoát khí cao giúp duy trì áp suất ổn định trên toàn tuyến, ngăn chặn các hiện tượng “e” khí gây mất nước cục bộ hoặc làm hỏng các thiết bị đo lường nhạy cảm.
Kỹ thuật lắp đặt
Lắp đặt van ARVT đúng kỹ thuật là điều kiện tiên quyết để thiết bị phát huy tối đa công năng, người dùng nên lắp van theo hướng thẳng đứng 90 độ so với mặt đất. Vị trí lắp đặt lý tưởng nhất là các điểm cao nhất của tuyến ống, các vị trí sau van giảm áp hoặc đầu ra của các cụm máy bơm công nghiệp.
Đối với các đường ống có kích thước lớn, kỹ thuật viên có thể sử dụng đai khởi thủy hoặc hàn thêm cổ ống ren để kết nối với van một cách chắc chắn. Trước khi vặn ren, cần kiểm tra sạch sẽ phần ren ngoài của ống và sử dụng băng tan cao cấp để đảm bảo mối nối không bị rò rỉ dưới áp suất lớn.
Một lưu ý quan trọng là không nên lắp van tại các vị trí quá thấp hoặc các đoạn ống có dòng chảy quá xiết vì có thể gây nhiễu loạn cho phao nổi bên trong. Định kỳ mỗi 6-12 tháng, nên tháo nắp van để vệ sinh cặn bẩn bám vào phao và miệng xả khí để duy trì độ nhạy tối ưu cho thiết bị.
Phạm vi ứng dụng
Van xả khí Shinyi ARVT được ứng dụng rộng rãi trong các hệ thống HVAC, điều hòa trung tâm (Chiller) của các tòa nhà văn phòng và chung cư cao tầng. Do kích thước nhỏ gọn từ DN15 đến DN25, van thường được bố trí tại các đầu trục đứng cấp nước để đảm bảo dòng chảy luôn thông suốt đến các tầng cao.
Trong lĩnh vực công nghiệp, sản phẩm là thiết bị phụ trợ không thể thiếu cho các bồn chứa nước sạch, hệ thống lọc nước và mạng lưới tưới tiêu nông nghiệp. Khả năng chống ăn mòn tốt của gang cầu và inox giúp van vận hành bền bỉ trong cả môi trường nước thô hoặc nước có chứa tạp chất nhẹ.
Ngoài ra, với lớp sơn phủ đặc trưng theo chuẩn PCCC, model ARVT cũng được sử dụng rất nhiều trong các hệ thống chữa cháy vách tường của nhà xưởng. Sự hiện diện của van giúp loại bỏ khí kẹt trong đường ống cứu hỏa, đảm bảo nước phun ra ngay lập tức với áp lực mạnh nhất khi có sự cố xảy ra.
